Taille: 6.95 pouce
Résolution: 600*1024
Zone active: 89.28*152.37mm
Interface: MIPI
Angle de vue: IPS
Luminosité: 400 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

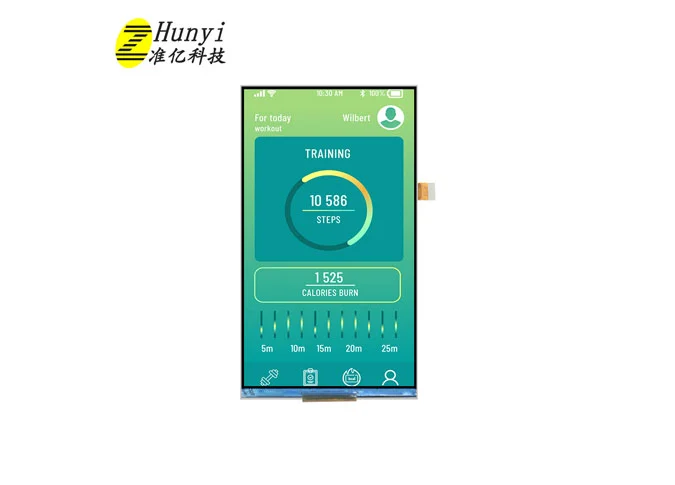

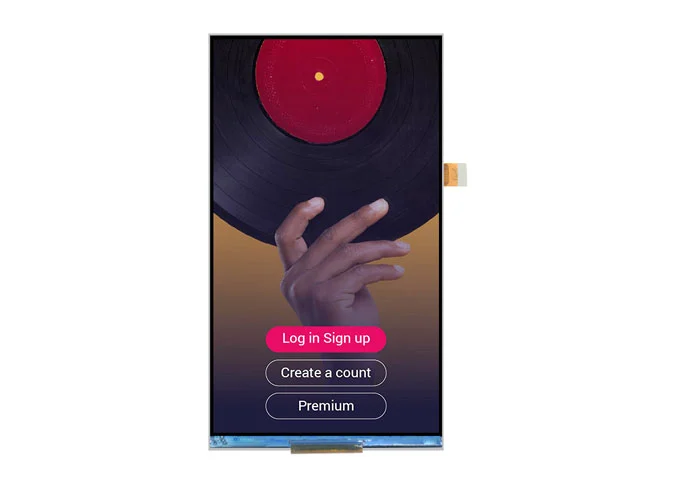

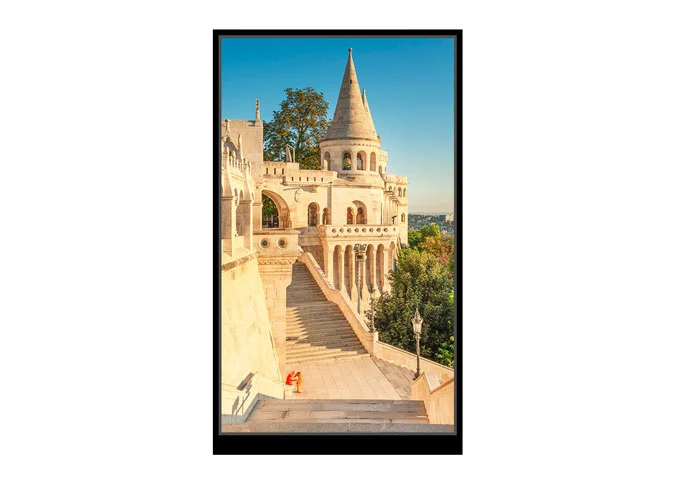

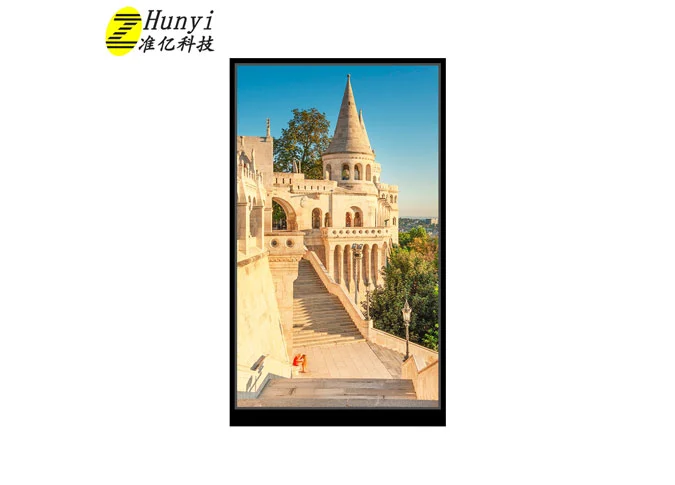

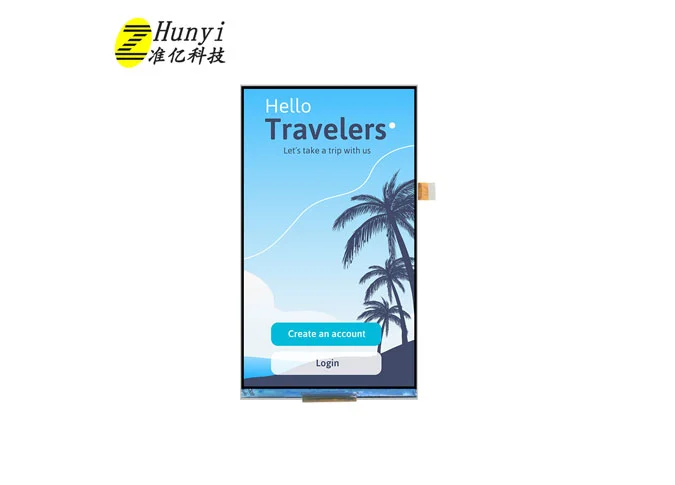

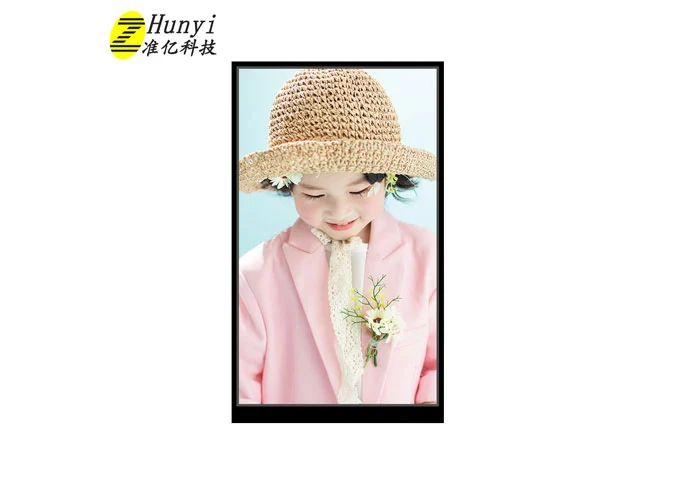

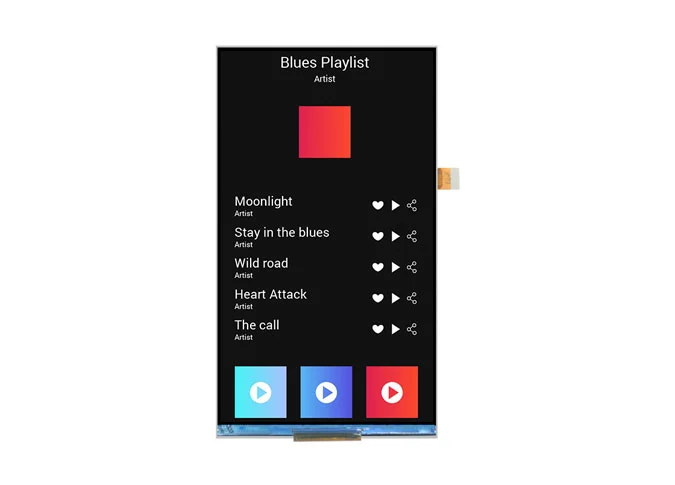

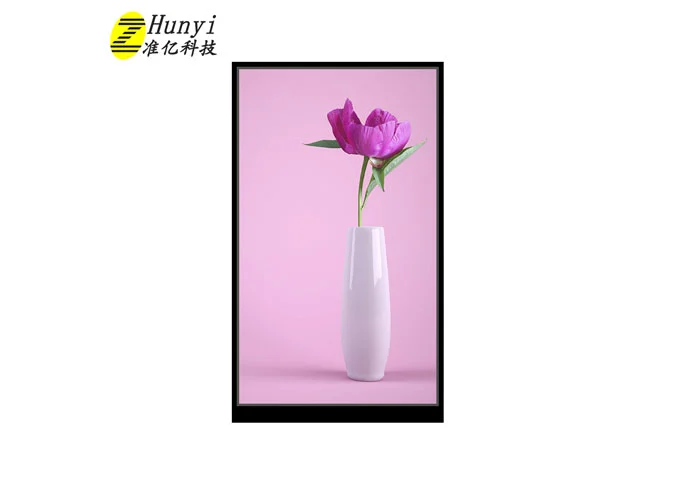

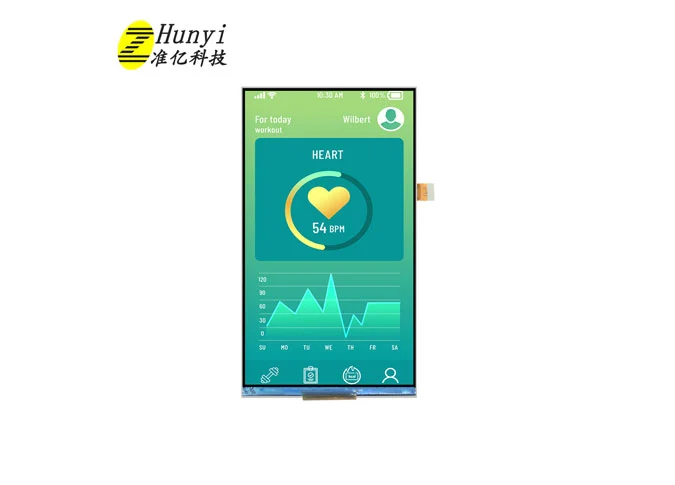

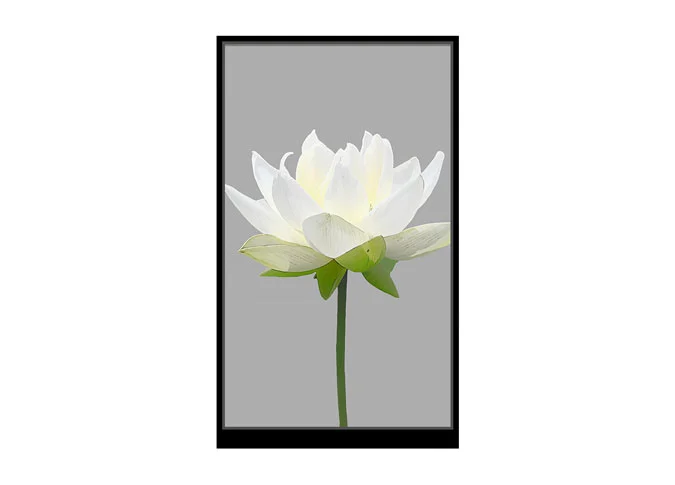

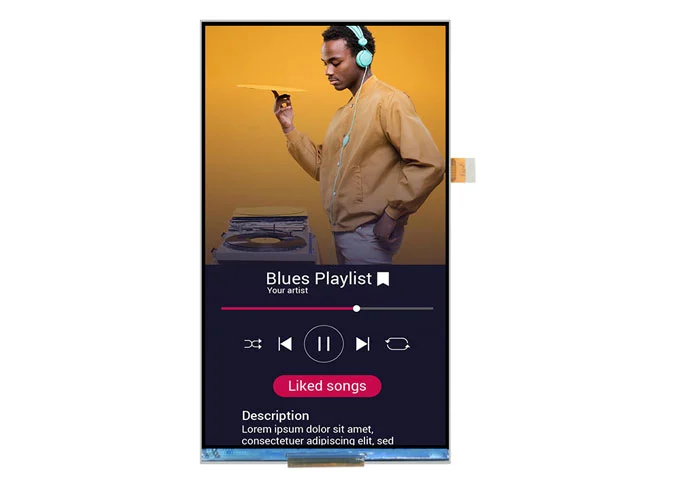

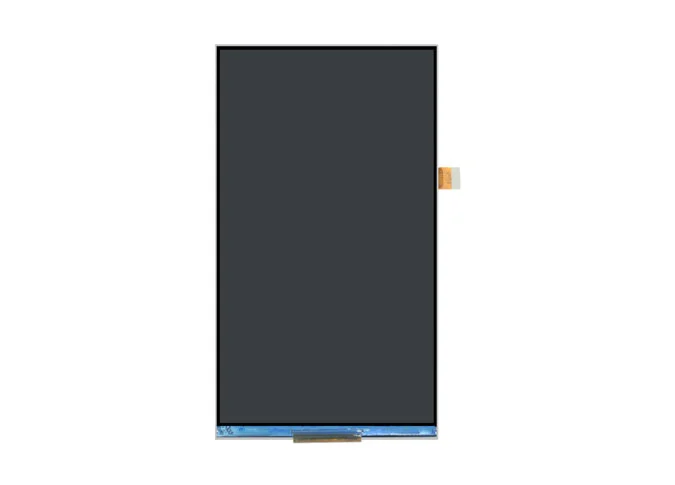

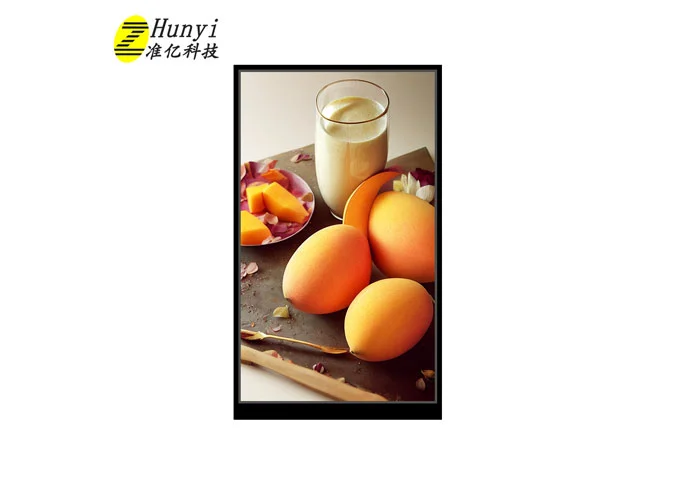

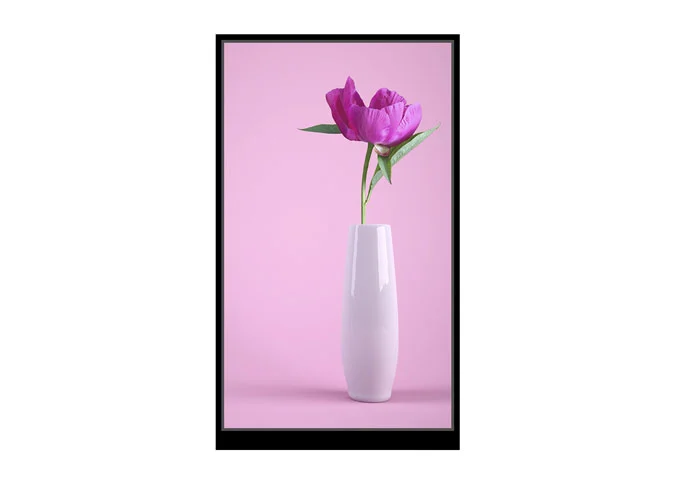

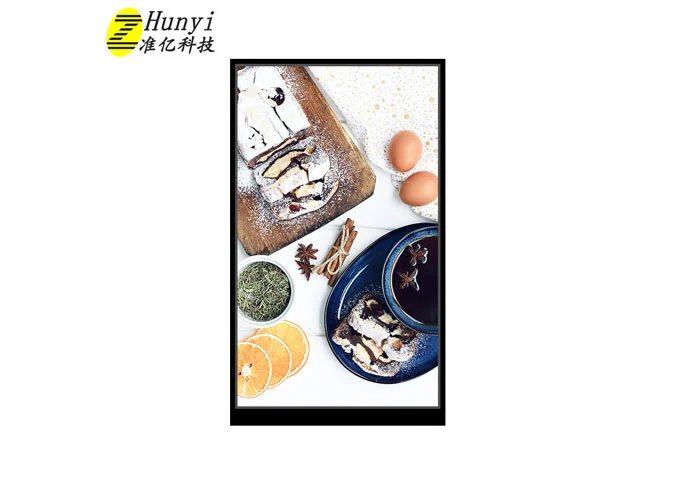

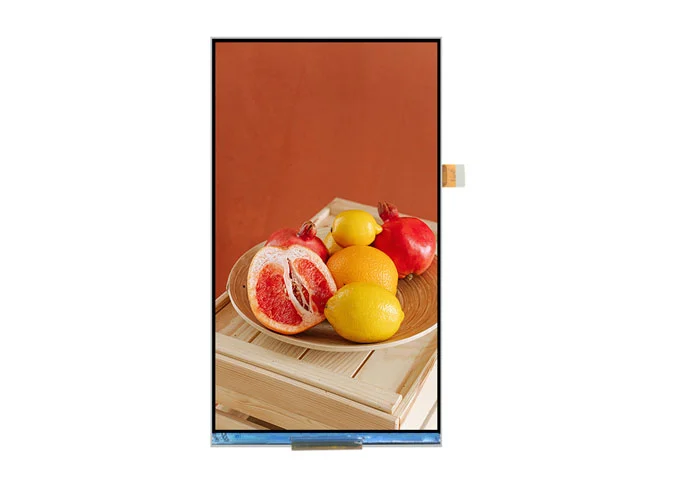

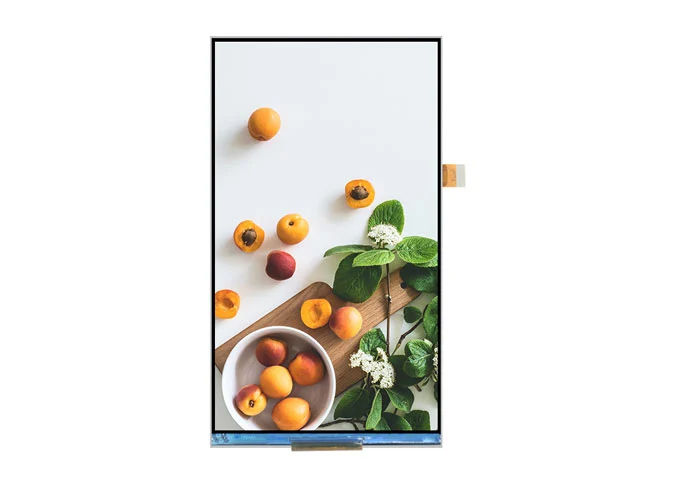

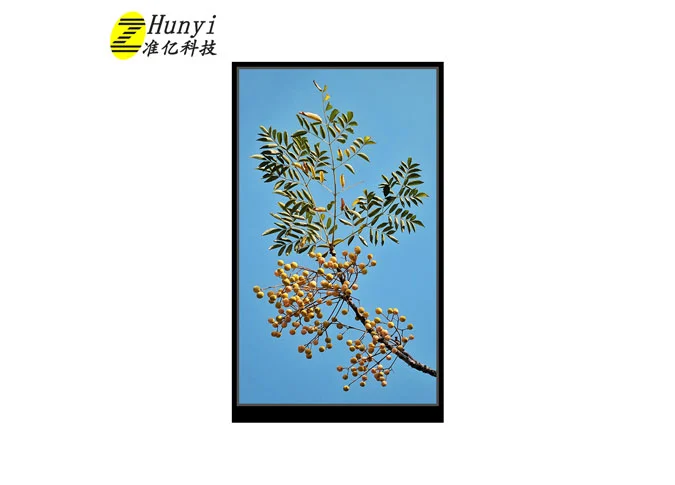

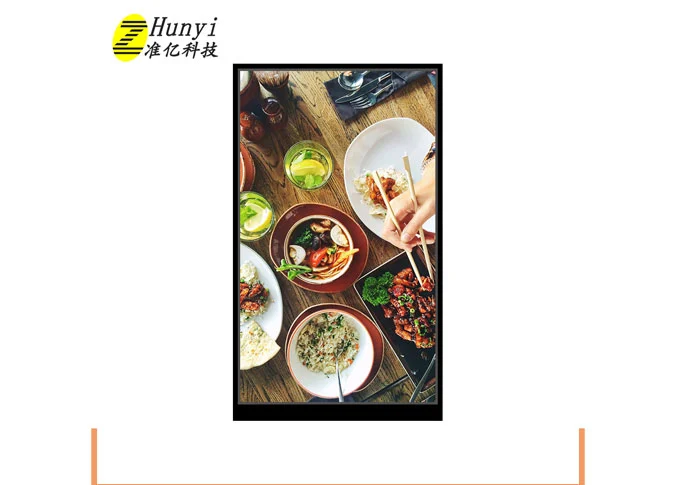

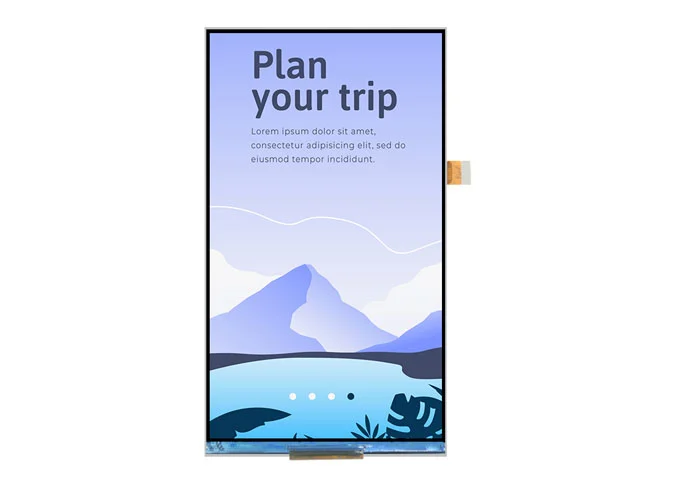

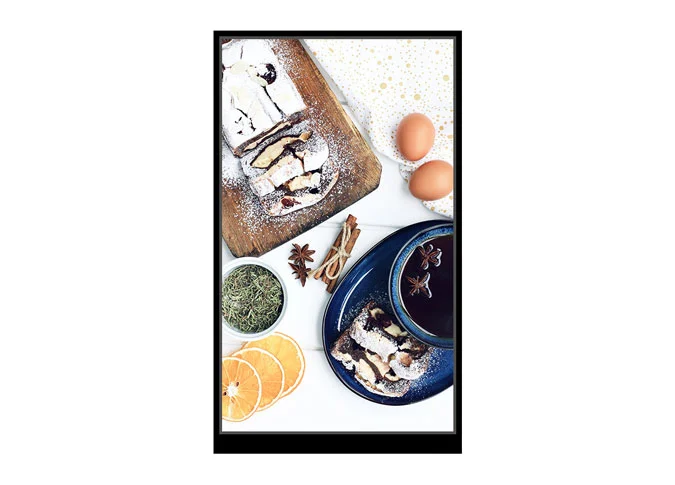

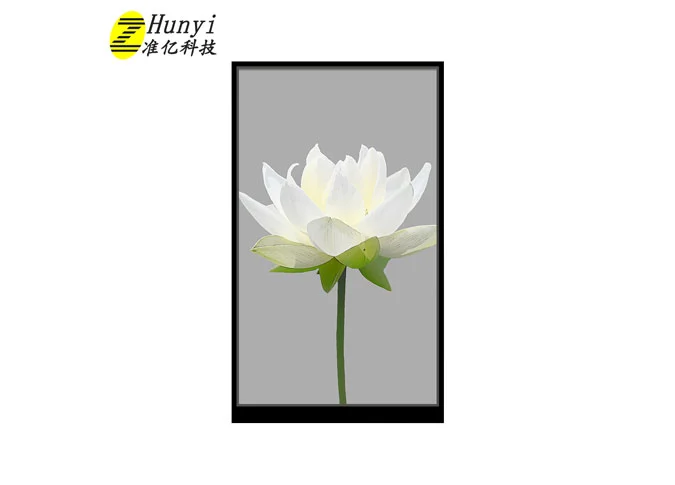

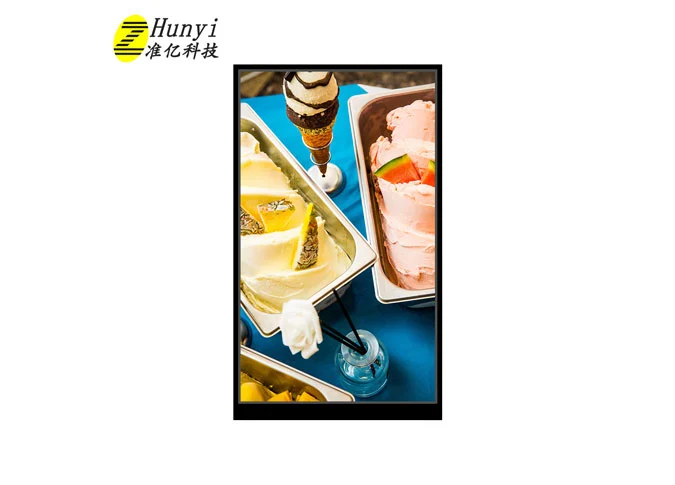

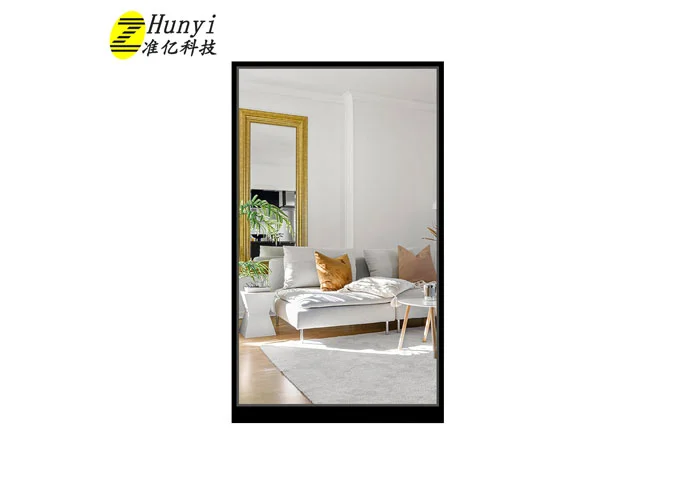

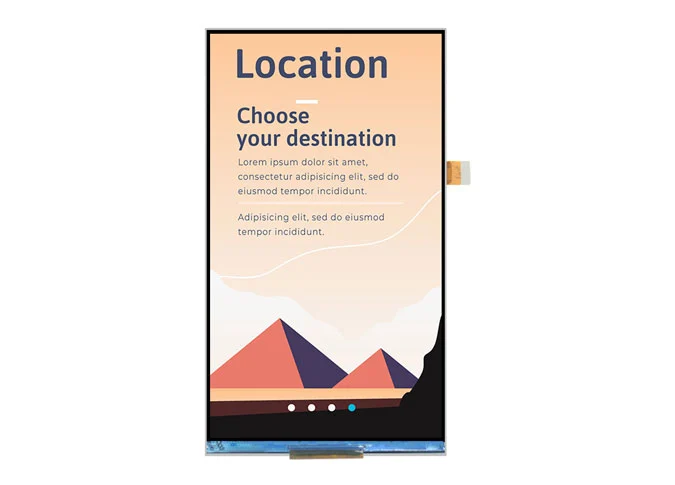

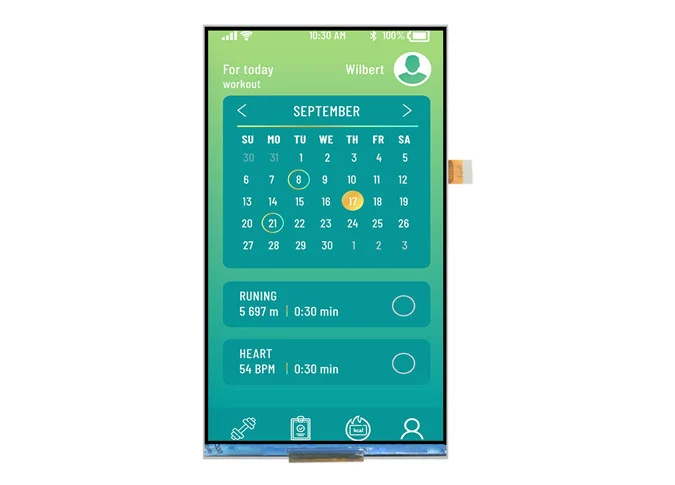

CD0695039 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 1024 600 *. La technique IPS (In-plan Switching) fait que ce module LCD de 6.95 "a un angle de vue plus large. Cet écran LCD est intégré OTA7290B-C pilote IC. Ce module LCD TFT a-Si est doté d'une interface MIPI, d'une luminosité de 400cd/m².
Si vous avez des exigences spéciales, comme l'interface IC du lecteur, FPC, panneau tactile, luminosité, couleur, rétroéclairage, etc., nous pouvons fournirChine TFT LCD module d'affichagePour vous.
En tant queChine LCD module fabricant, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
Le 7 pouceChine TFT écran tactileEst largement utilisé en médecine, sonnette visuelle, distributeur automatique, machine d'apprentissage, ventilateur, oscilloscope, appareil électroménager, scanner QRcode, maison intelligente, industrie, portable, extérieur, HMI, E-bike, véhicule, projecteur, imprimante 3D, appareil audio, robot, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 6.95 | inch |
2 | Display Resolution | 600 × RGB × 1024 | pixels |
3 | Pixel Pitch | 49.6 (H) × 148.8 (V) | um |

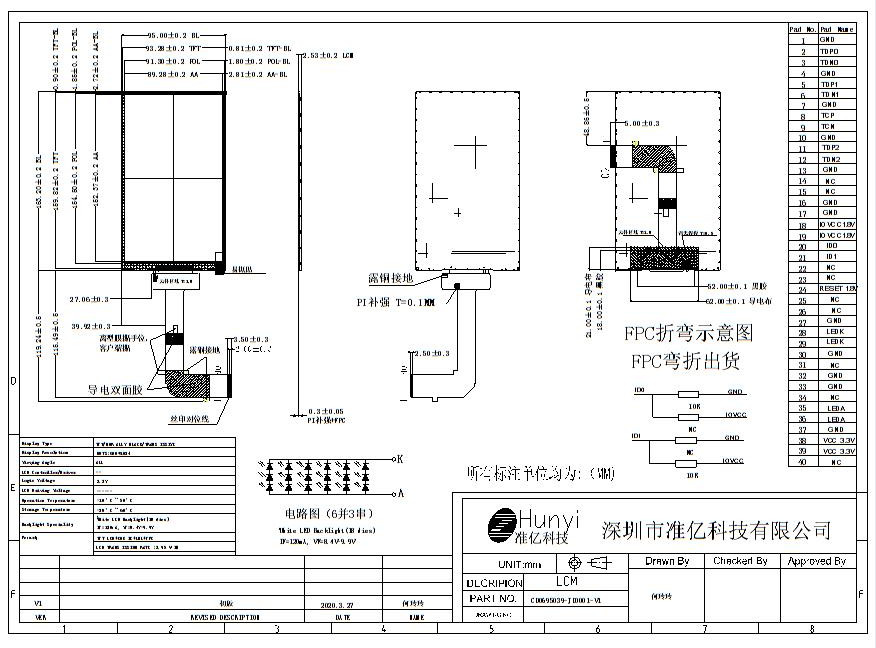

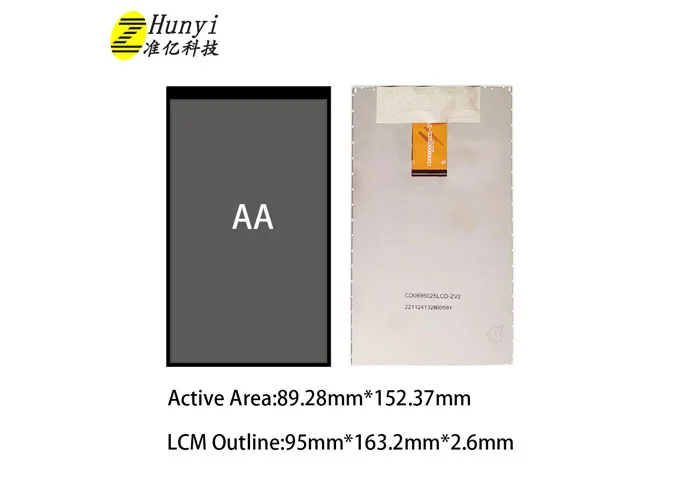

4 | LCM Outline Dimension (Without FPC) | 95.00 (W) ×163.15 (H) ×2.50 (T) | mm |
5 | LCD Outline Dimension | 93.28 (W) × 159.82 (H) ×0.8 (T) | mm |
6 | LCD Active Area | 89.28 (W) ×152.37 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | OTA7290B-C | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.7% Min: 3.95% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |

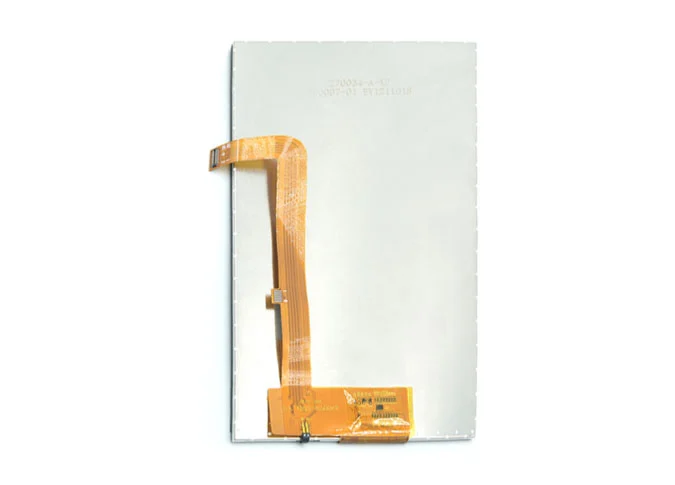

14 | FPC Version | CD0695039-JD0001-V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -10°C~ 50°C | - |
17 | Storage Temperature | -20°C~ 60°C | - |
18 | Backlight Arrangement | LED/3 Series 6 Parallel (18 lights in total) | - |
19 | Luminance | 400 | nit |
20 | Weight | 0.088 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | D0P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
3 | D0N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
4 | GND | Ground |
5 | D1P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
6 | D1N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
7 | GND | Ground |
8 | CLKP | MIPI-DSI CLOCK differential signal input pin |
9 | CLKN | MIPI-DSI CLOCK differential signal input pin |
10 | GND | Ground |
11 | D2P | MIPI-DSI Data differential signal input pins. (Data lane 2) |
12 | D2N | MIPI-DSI Data differential signal input pins. (Data lane 2) |
13 | GND | Ground |
14 | NC | NC |
15 | NC | NC |
16 | GND | Ground |
17 | GND | Ground |
18 | IOVCC | I/O POWER SUPPLY (1.8V) |
19 | IOVCC | I/O POWER SUPPLY (1.8V) |
20 | ID0 | LCM ID |
21 | ID1 | LCM ID |
22 | NC | NC |
23 | NC | NC |
24 | RES | Reset pin (1.8V) |
25 | NC | NC |
26 | NC | NC |
27 | GND | Ground |
28-29 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
30 | GND | Ground |
31 | NC | NC |
32 | GND | Ground |
33 | GND | Ground |
34 | NC | NC |
35-36 | LEDA | POWER SUPPLY+ FOR BACKLIGHT |
37 | GND | Ground |
38 | VCC | POWER SUPPLY (3.3V) |
39 | VCC | POWER SUPPLY (3.3V) |
40 | NC | NC |
