Taille: 5 pouce
Résolution: 480*854
Zone active: 62.06*110.4mm
Interface: MIPI
Angle de vue: IPS
Luminosité: 400 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

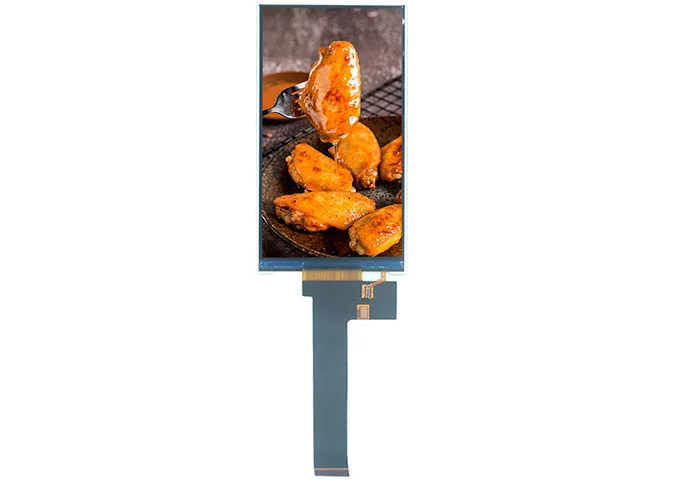

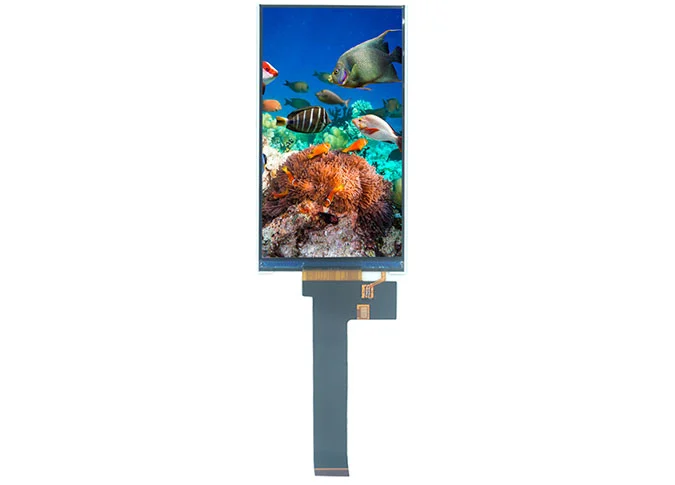

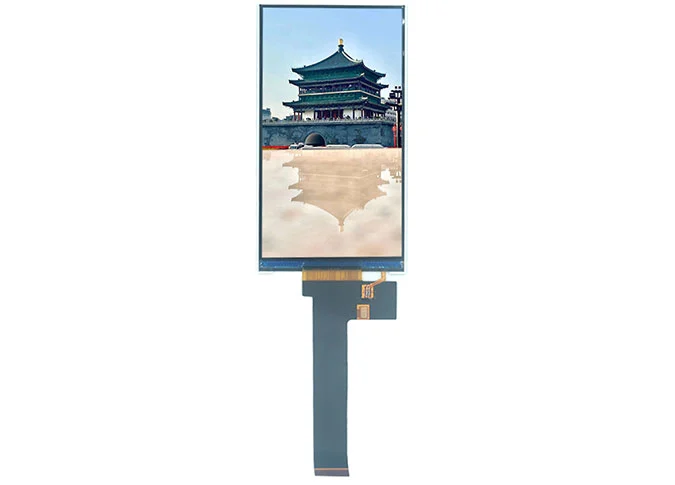

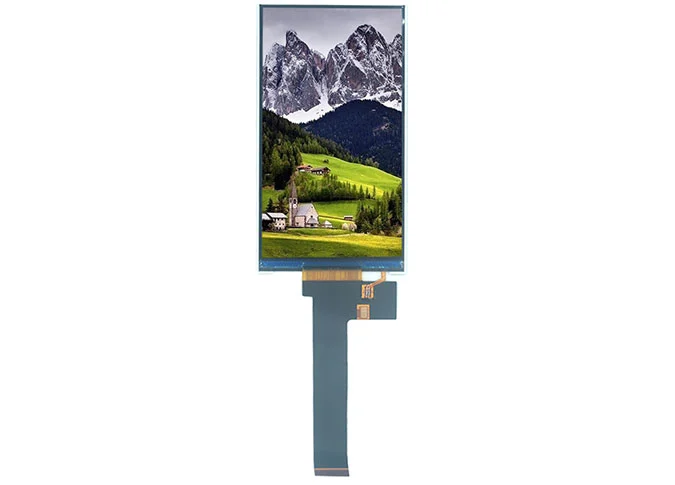

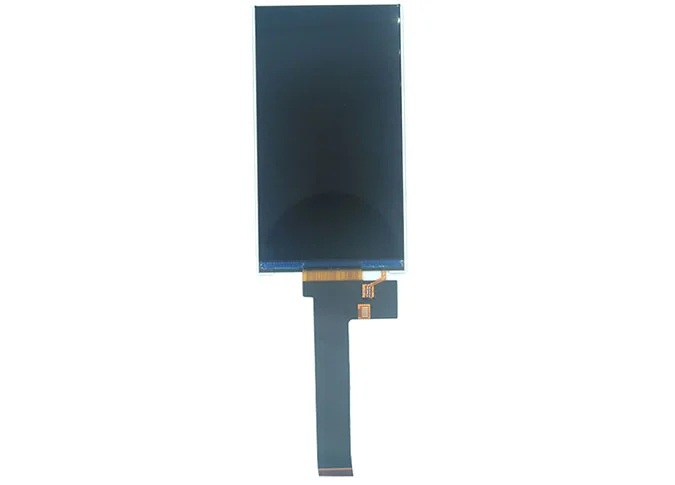

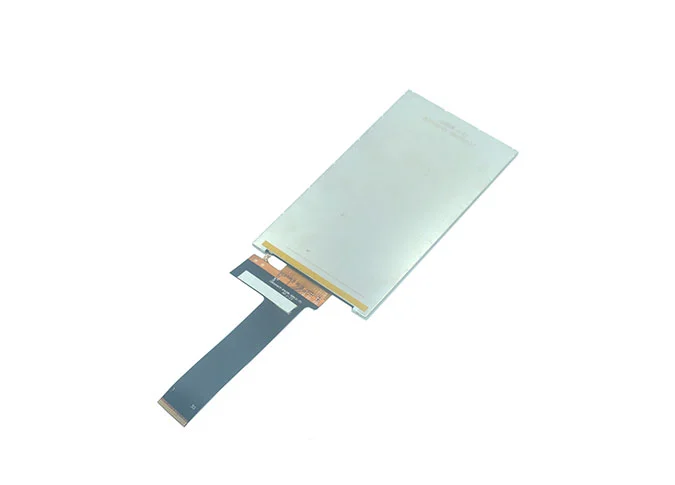

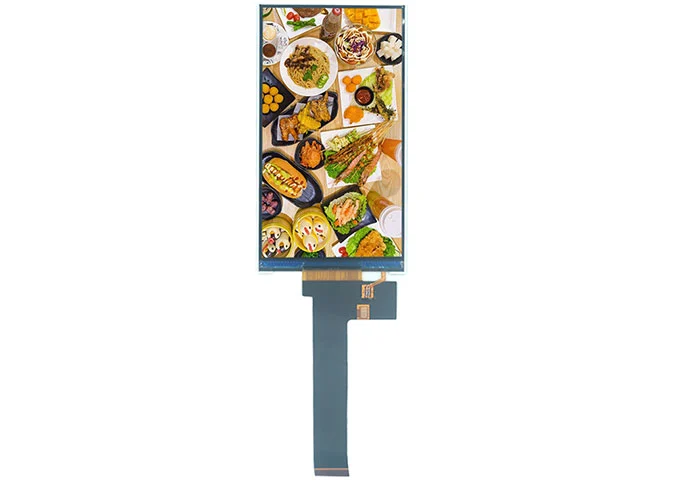

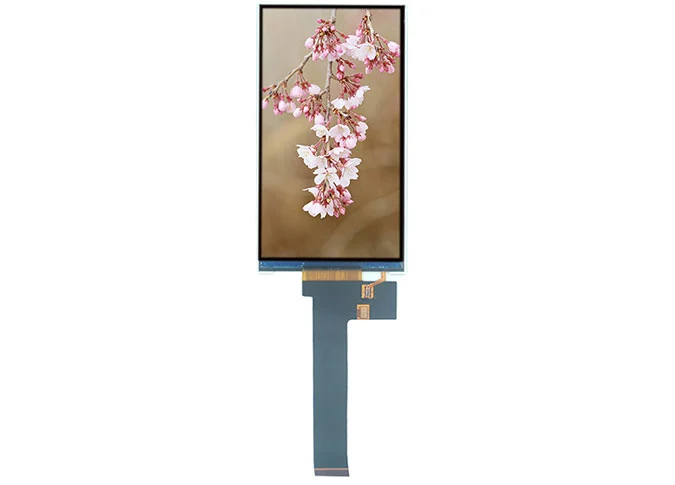

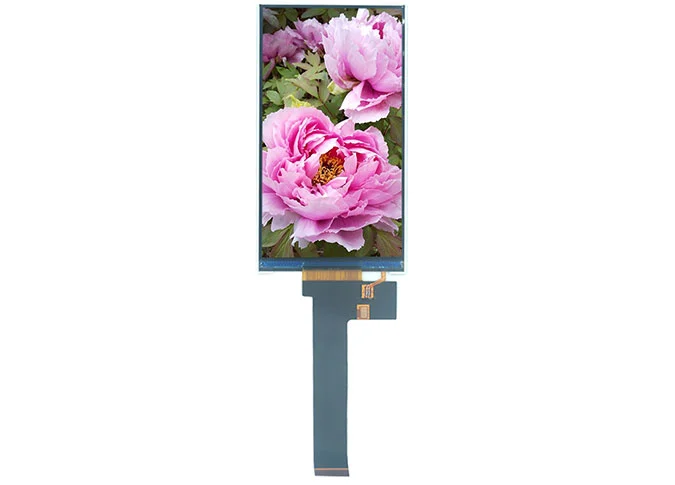

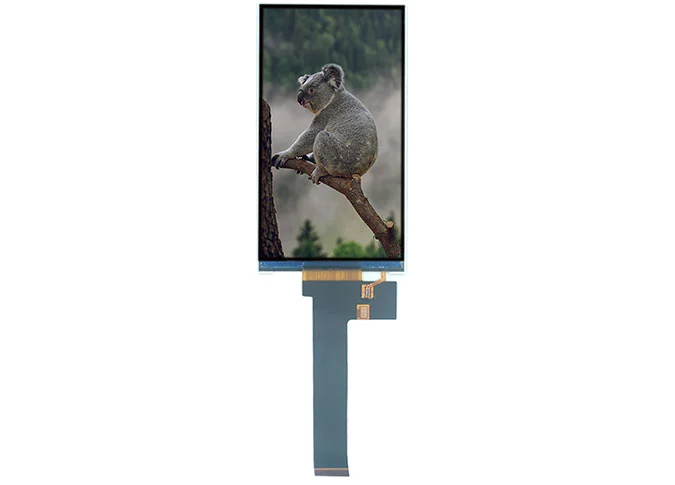

DM49417 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 854 480 *. La technique IPS (In-plan Switching) fait de ce module LCD 5 "un angle de vue plus large. CeciPanneau LCD IPS carréEst intégré JD9161Z-JN pilote IC. Ce module LCD TFT a-Si est doté d'une interface MIPI, d'une luminosité de 400cd/m².
Si vous avez des exigences spéciales, comme l'interface IC du lecteur, FPC, panneau tactile, rétro-éclairage, etc., nous pouvons fournirAffichage LCD en forme de coutumePour vous.
En tant queÉcran LCD carré fabricant, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD de 5 pouces est largement utilisé en médecine, sonnette visuelle, portefeuille électronique, point de vente, joueur de jeu, instrument cosmétique, appareil électroménager, scanner QRcode, maison intelligente, industrie, portable, extérieur, HMI, E-vélo, véhicule, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.95 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V) | pixels |
3 | Pixel Pitch | 128.4 (H) × 128.4 (V) | um |

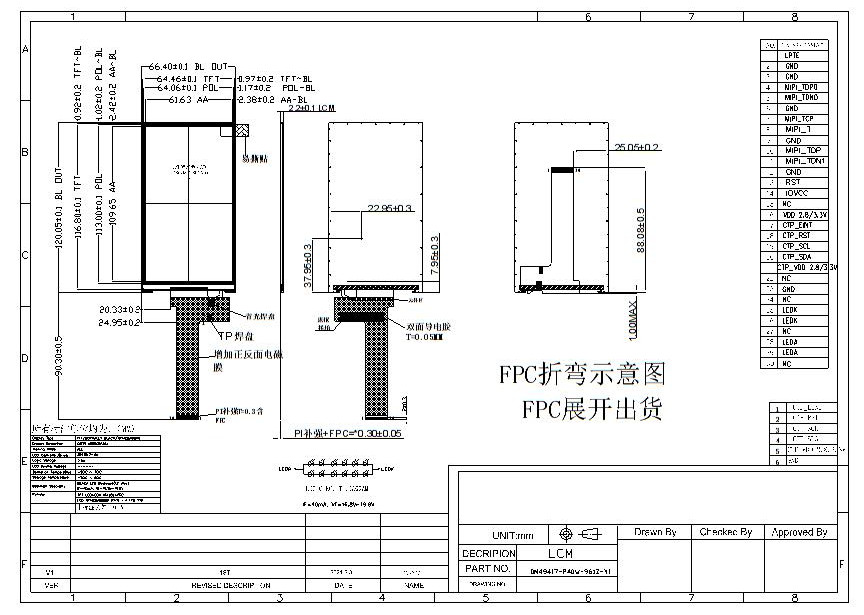

4 | LCM Outline Dimension (Without FPC） | 66.3 (W) ×120.3 (H) ×2.03 (T) | mm |
5 | LCD Outline Dimension | 64.46 (W) × 116.8 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 62.06 (W) ×110.4 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9161Z-JN | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.47% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |
14 | FPC Version | DM49417-P40W V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 2 Parallel (12 lights in total) | - |
19 | Luminance | 520 | nit |
20 | Weight | 0.035 | kg |
| PIN NO. | PIN DEF. | FUNCTION DESC. |
| 1 | LPTE | Serves TE (Tearing Effect) PIN |
| 44960 | GND | Ground |
| 4 | D0P | Positive MIPI differential data input |
| 5 | D0N | Negative MIPI differential data input |
| 6 | GND | Ground |
| 7 | CLKP | Positive MIPI differential CLOCK input |
| 8 | CLKN | Negative MIPI differential CLOCK input |
| 9 | GND | Ground |
| 10 | D1P | Positive MIPI differential data input |
| 11 | D1N | Negative MIPI differential data input |
| 12 | GND | Ground |
| 13 | RST | Reset PIN |
| 14 | IOVCC | I/O POWER SUPPLY (1.8V) |
| 15 | NC | No Connection |
| 16 | VCC | POWER SUPPLY (2.8/3.3V) |
| 17 | CTP-EINT | TP Interrupt PIN |
| 18 | CTP-RST | TP Reset PIN |
| 19 | CTP-SCL | TP I2C clock (SCL) clock (SCLK) |
| 20 | CTP-SDA | TP I2C data (SDA) data input (MOSI) |
| 21 | CTP-VDD | TP Input Power voltage (2.8/3.3V) |
| 22 | NC | No Connection |
| 23 | GND | Ground |
| 24 | NC | No Connection |
| 25-26 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
| 27 | NC | No Connection |
| 28-29 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
| 30 | NC | No Connection |
| RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
