Taille: 4.3 pouce
Résolution: 480*272
Zone active: 95.04*53.86mm
Interface: RGB
Angle de vue: IPS
Luminosité: 600 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

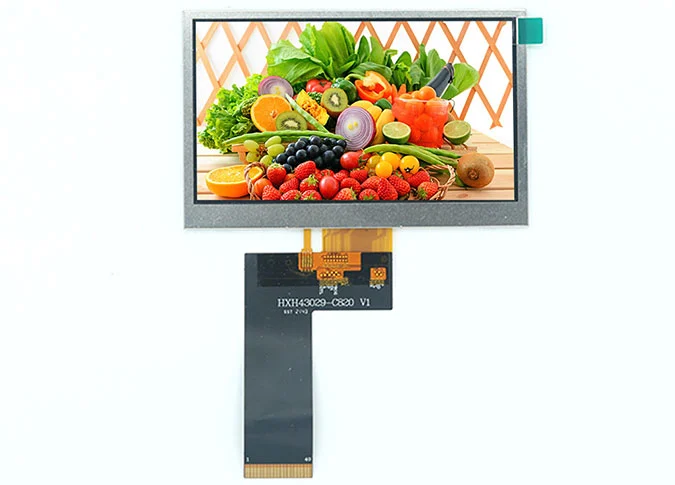

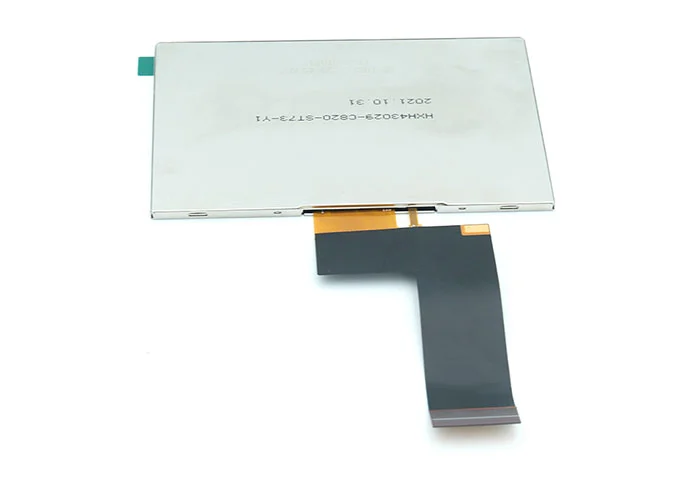

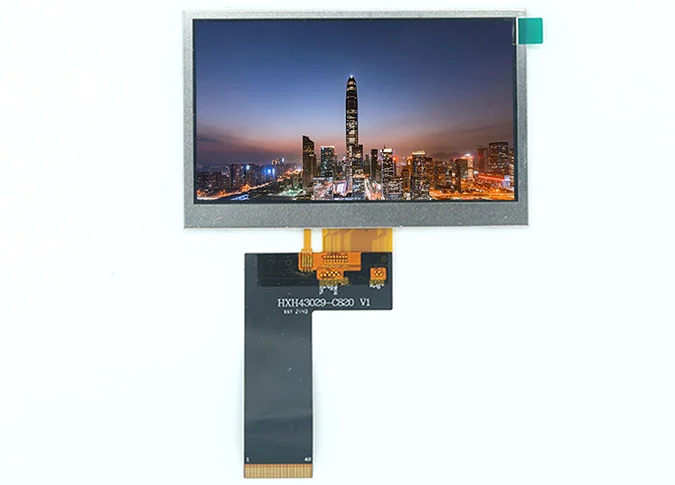

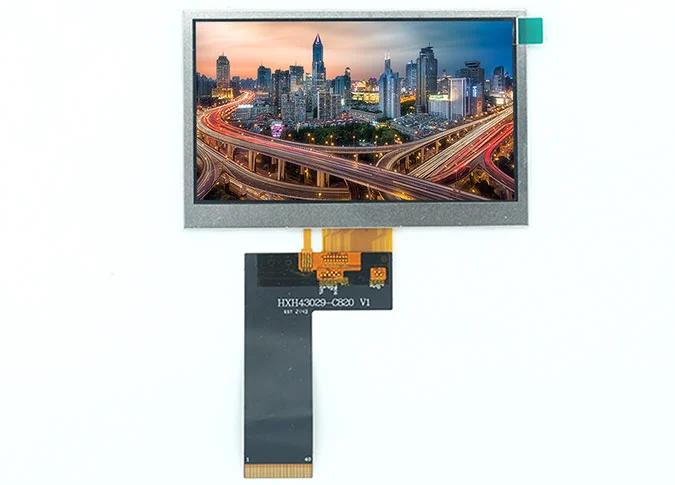

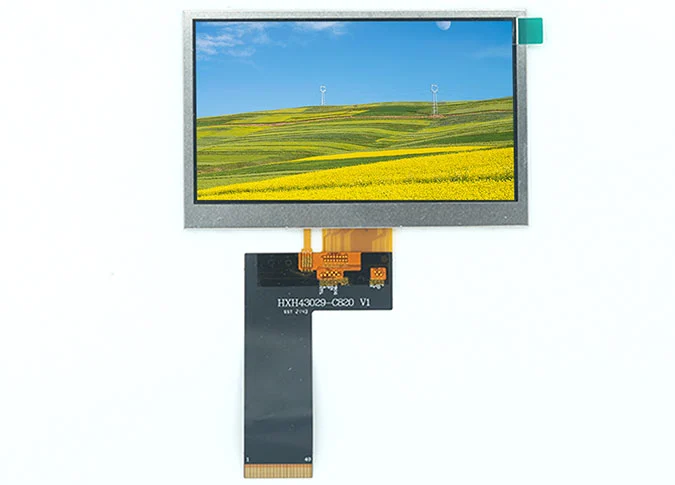

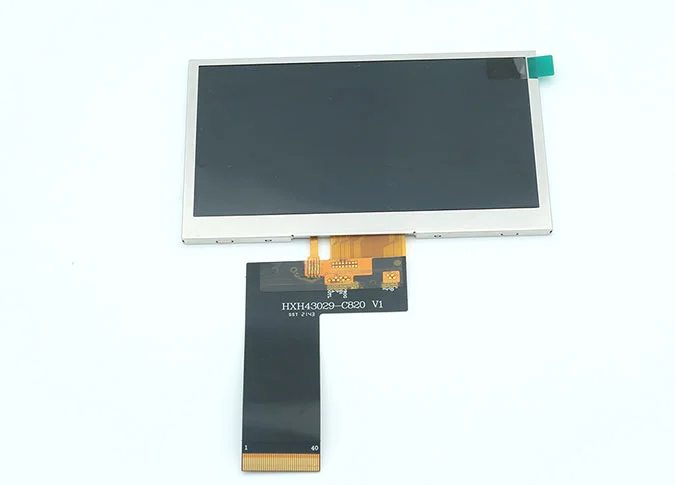

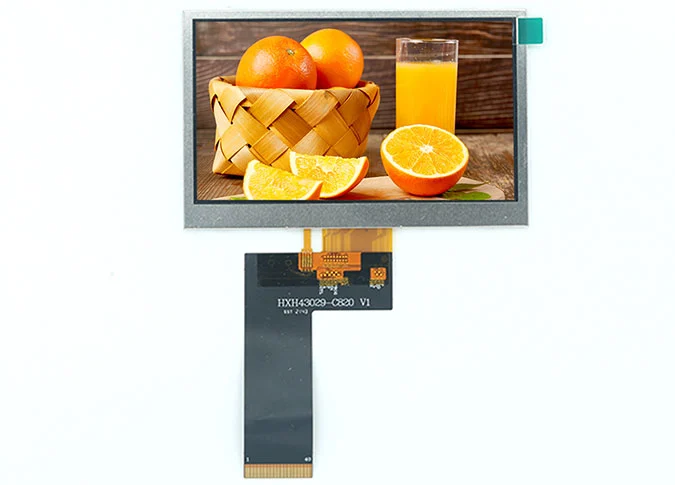

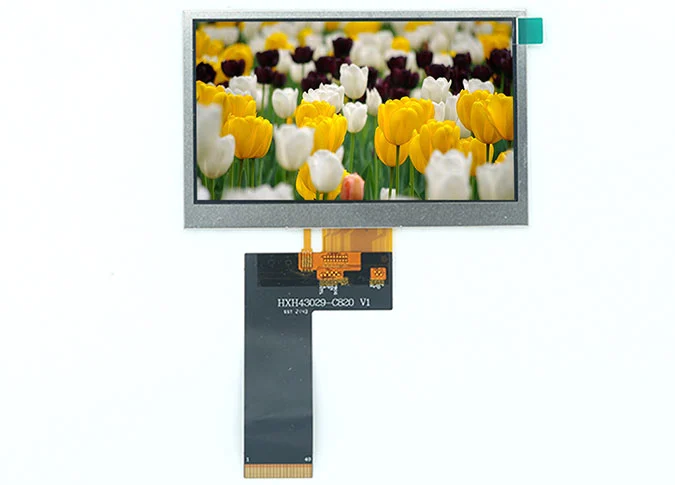

HXH43029 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 272 480 *. La technique IPS (In-plan Switching) fait que ce module LCD de 4.3 "a un angle de vue plus large. Cet écran LCD est intégré SC7283-G4 pilote IC. Cet écran LCD a-Si TFTModule amoléViennent avec l'interface RGB, 600 luminosité cd/m².
Si vous avez des exigences spéciales, comme l'interface IC du lecteur, FPC, panneau tactile, rétro-éclairage, etc., nous pouvons fournirModule LCD personnaliséPour vous.
Comme l'un des professionnelsChine LCD fabricants, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD horizontal de 4.3 pouces est largement utilisé dans la sonnette visuelle, le portefeuille électronique, le point de vente, le joueur de jeu, l'instrument cosmétique, l'appareil électroménager, le scanner QRcode, la maison intelligente, l'industrie portable, l'extérieur, HMI, E-bike, véhicule électrique, tableau de bord, compteur de vitesse, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.3inch | - |
2 | Display Resolution | 480 (H) × RGB × 800 (V) | pixels |
3 | Pixel Pitch | 0.039 (H) × 0.117 (V) | um |
4 | LCM Outline Dimension (Without FPC） | 60.46 (W) ×103.65 (H) ×1.86 (T) | mm |
5 | LCD Outline Dimension | 59.06 (W) × 100.85 (H) × 0.4 (T) | mm |
6 | LCD Active Area | 56.16 (W) ×93.60 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel Driving Element | a-Si TFT | - |
12 | LCD Transmittance | Min: 3.6% Typ.: 4.24% | - |
13 | LCD Contrast Ratio | Typ.: 1500 Min: 1000 | - |
14 | FPC Version | Z43029-SPC028W V1 | - |
15 | Interface | SPI+RGB | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/5 Series 2 Parallel (10 lights in total) | - |
19 | Luminance | Typ.: 500 | nit |
20 | Weight | - | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY+ FOR BACKLIGHT |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | VCC | POWER SUPPLY |
4 | GND | Ground |
5 | LCD_ID0 | ID0 |
6 | LCD_ID1 | ID1 |
7 | LCD_ID2 | ID2 |
8-13 | GND | Ground |
14 | VSYNC | Vertical sync. Signal in RGB I/F. |
15 | HSYNC | Horizontal sync. Signal in RGB I/F. |
16 | DOTCLK | Pixel clock signal in RGB I/F |
17 | DE | Data enable signal in RGB I/F DE mode. |
18-33 | DB0-DB15 | Data bus |
34 | RESET | Reset Signal pin |
35 | CS | Chip Select input pin (Active Low) |
36 | SCL | A synchronous clock signal in SPI I/F |
37 | SDA | Serial input signal in SPI I/F |
38 | GND | Ground |
39 | VCC | Power supply |
40 | GND | Ground |
