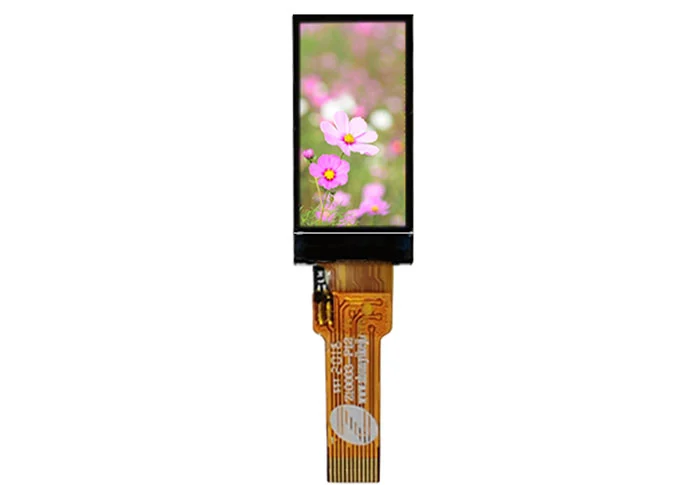

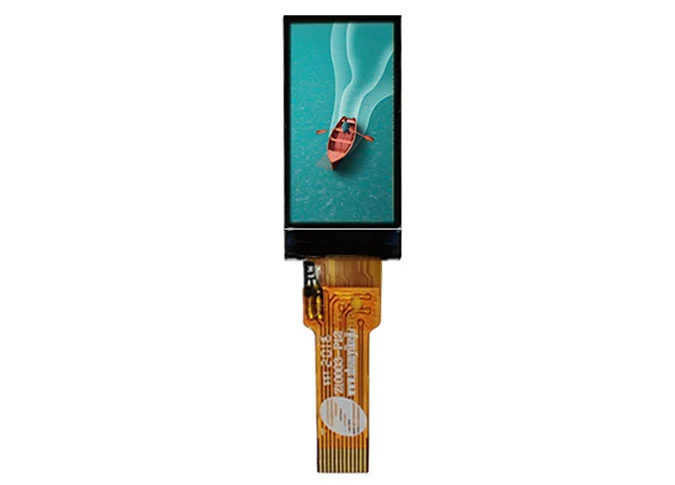

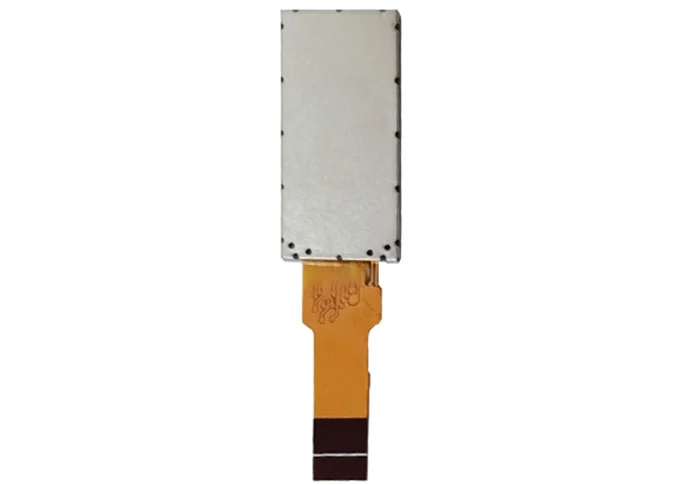

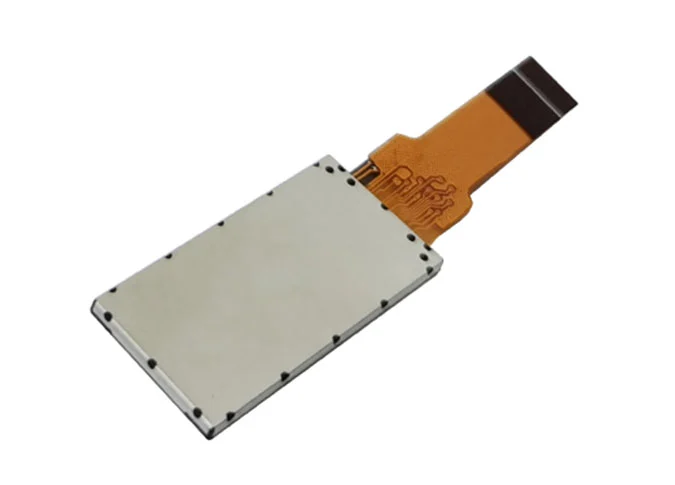

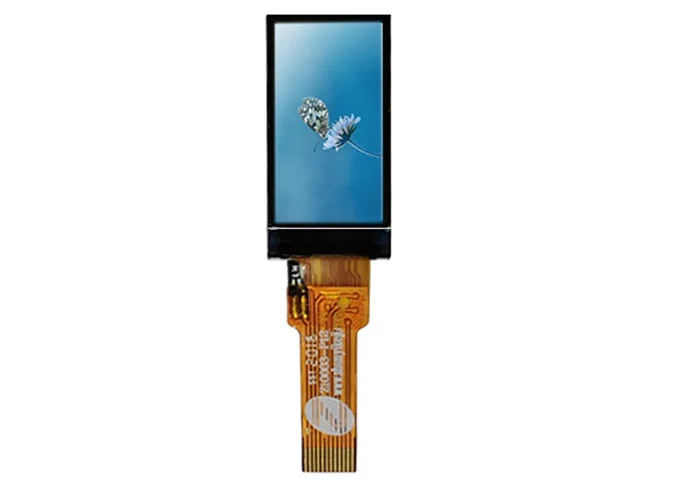

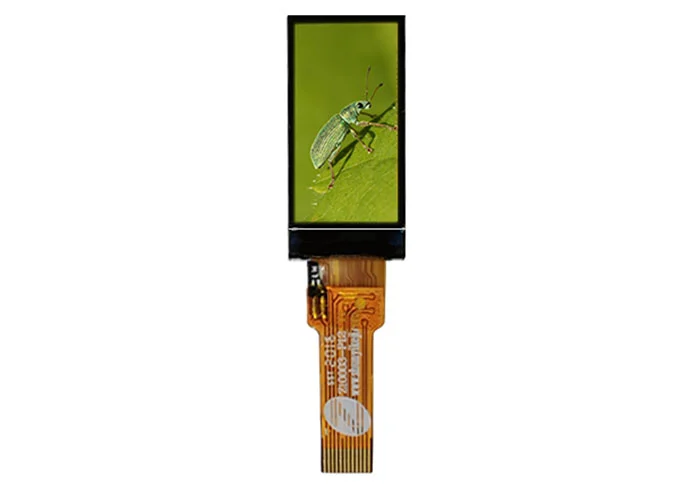

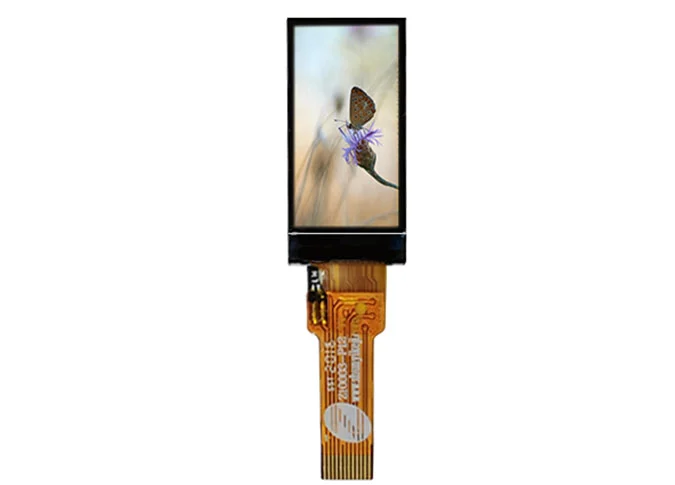

Z10003 Affichage LCD 0.96 pouces 128*64 Interface SPI à 4 voies

Nombre de pixels

80 * RGB * 160

Pixel

Dimension de contour LCM

13.5 (W) * 27.95 (H) * 1.55 (T)

Mm

Dimension de contour LCD

13.2 (W) * 26.99 (H) * 0.4 (T)

Mm

Zone active

10.8*21.696

Mm

Pitch Pixel

0.0135*0.1356

Mm

Mode d'affichage

Normalement noir

Arrangement des pixels

RGB Bande verticale

Direction de visionnement

TOUS

Configuration de couleur

RGB

Transmittance LCD

Typ: 4.89%; Min: 4.4%

Rapport de contraste LCD

Typ: 800; Min: 640

Version FPC

Z10003-P12 V1

Interface

4 LIGNE SPI

Température de fonctionnement

-20 ℃ ~ 70 ℃

Température de stockage

-30 ℃ ~ 80 ℃

Arrangement du rétroéclairage

1 LED

Luminance

-

Poids

-

1

GND

Sol

2

LED-K

ALIMENTATION D'ALIMENTATION-POUR CATHODE DE SOL

3

LED-A

ALIMENTATION D'ALIMENTATION + POUR L'ANODE DE SOL

4

VCC(3.3V)

Alimentation pour Analogique, VCC 3.3V.

5

GND

Sol

6

GND

Sol

7

D/C

Afficher la broche de sélection des données/commandes dans l'interface série 4 lignes.

8

CS

Broche de sélection de puce; faible activation, désactivation élevée.

9

SCL

Cette broche est utilisée pour être horloge d'interface série.

10

SDA

PIN d'entrée/sortie d'interface SPI. Les données sont verrouillées sur le bord ascendant du signal SCL.

11

RÉINITIÉ (3.3V)

Ce signal réinitialisera l'appareil et il doit être appliqué pour initialiser correctement la puce. Le signal est actif faible.

12

GND

Sol
