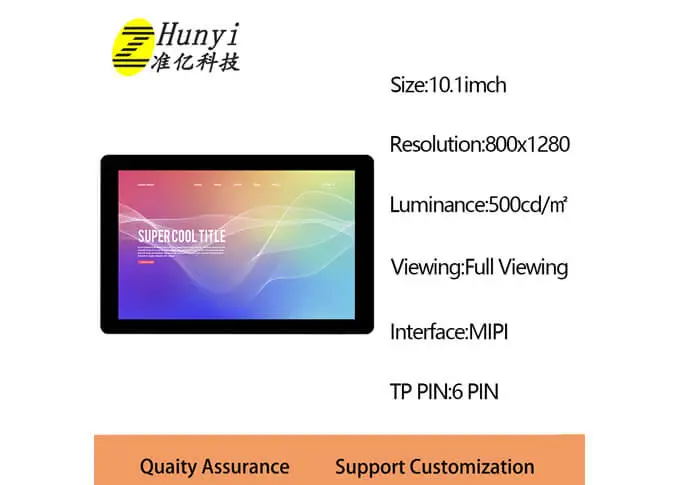

Taille: 10.1 pouce
Résolution: 800*1280
Interface LCD: MIPI
Panneau tactile: capacitif
Conducteur IC: GH8555BL
Contrôleur tactile: ILI2511
Angle de vue: IPS
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

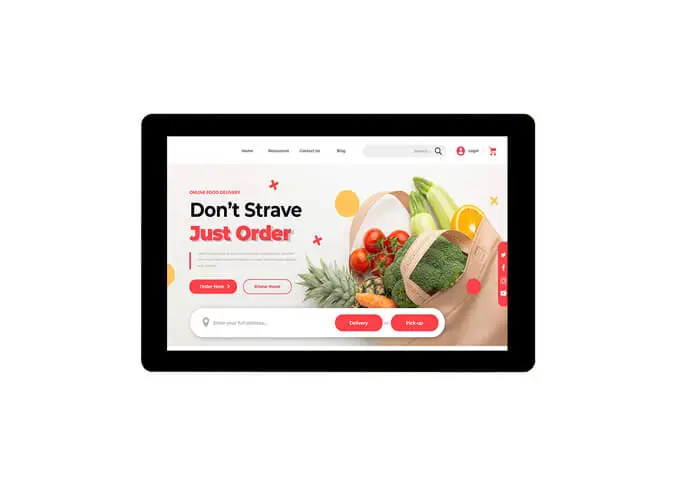

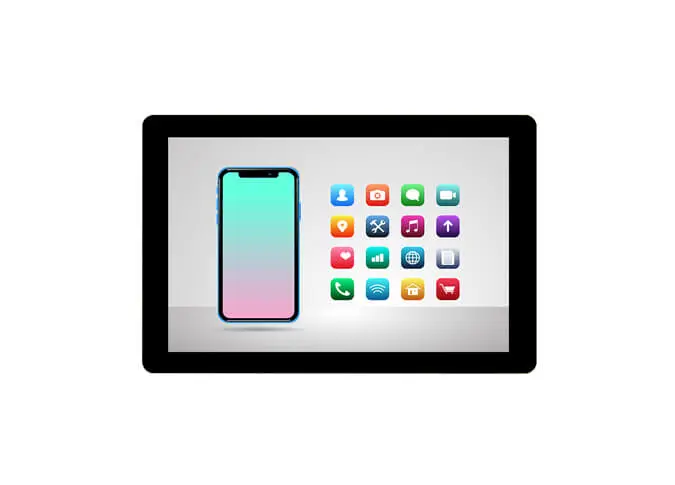

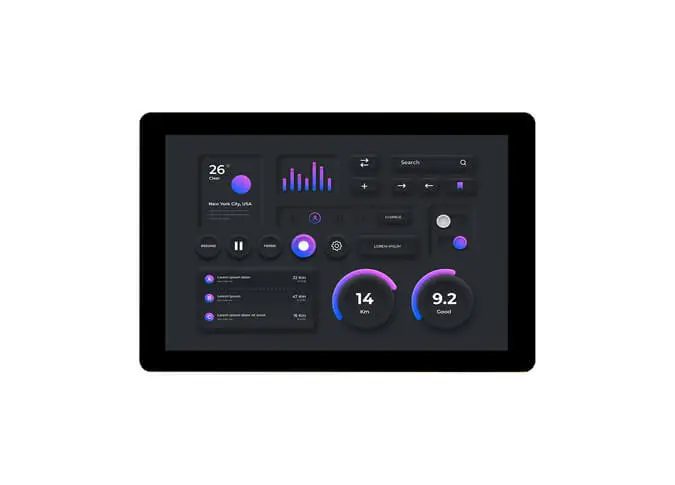

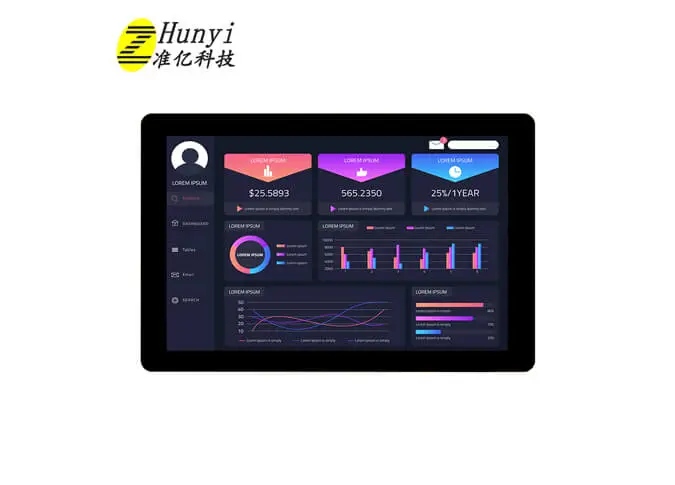

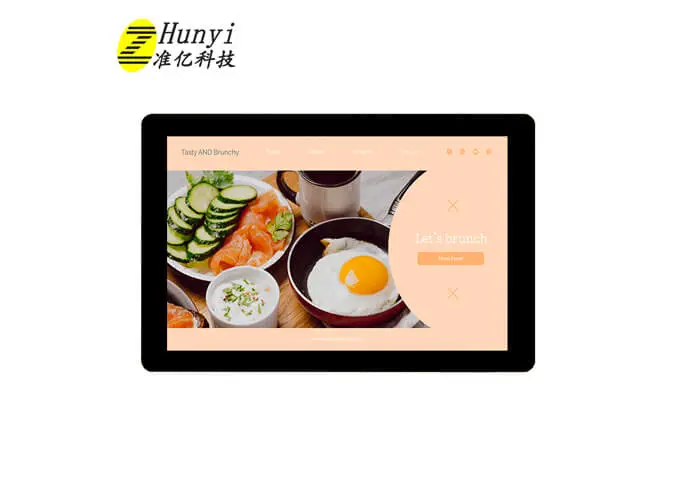

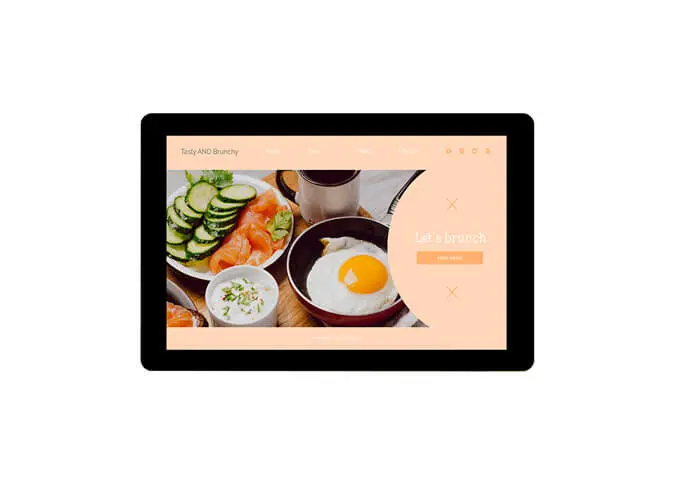

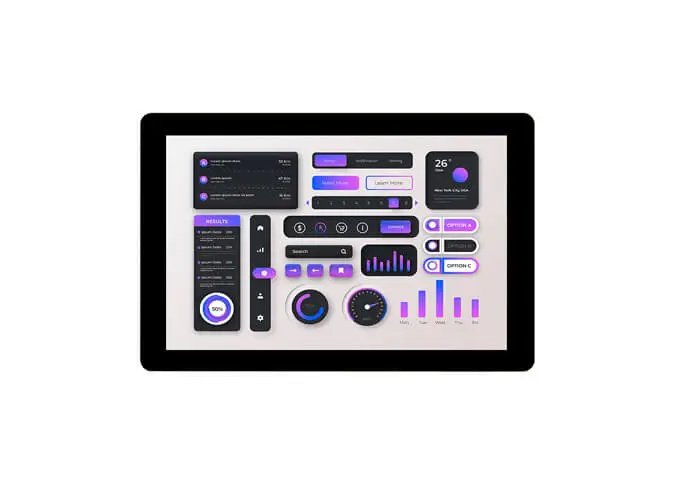

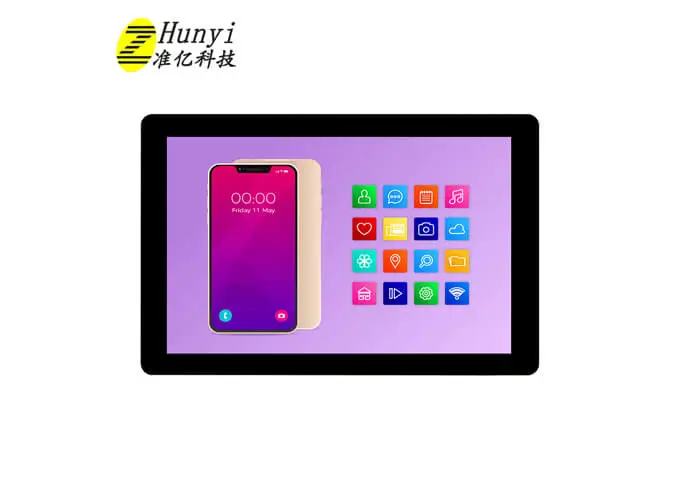

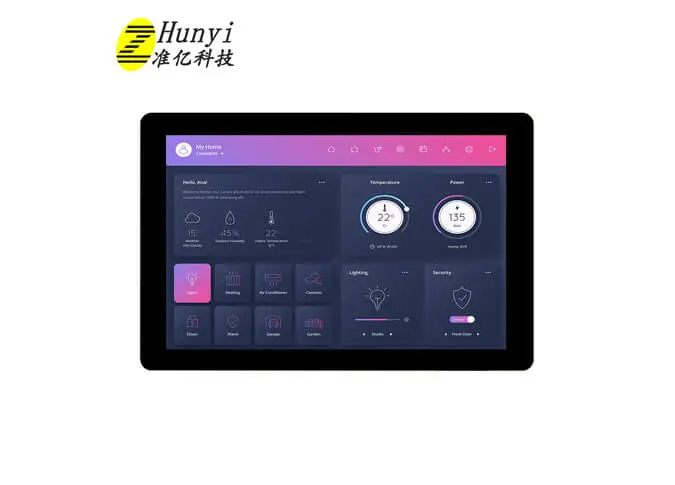

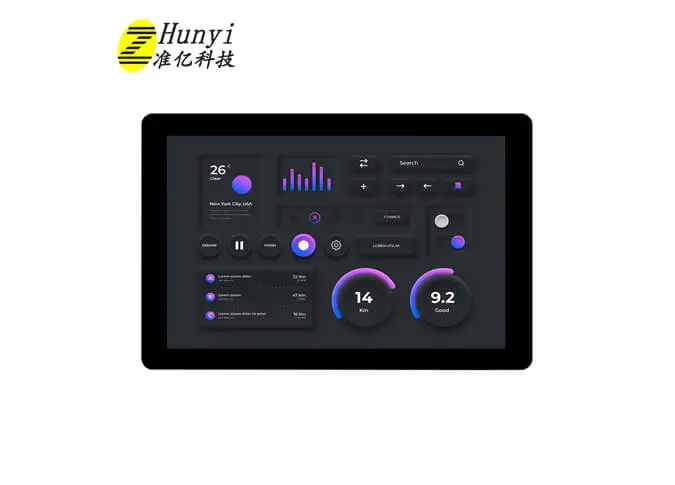

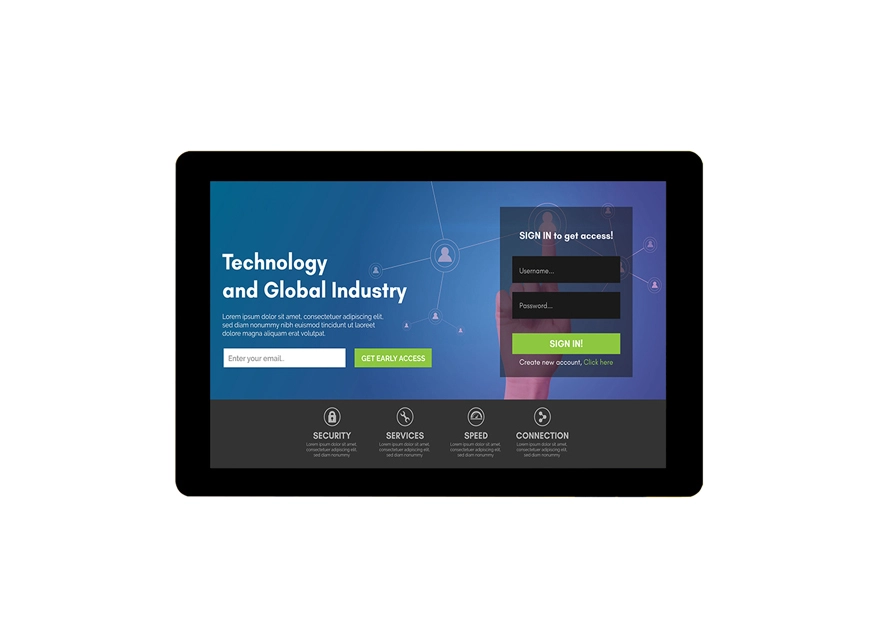

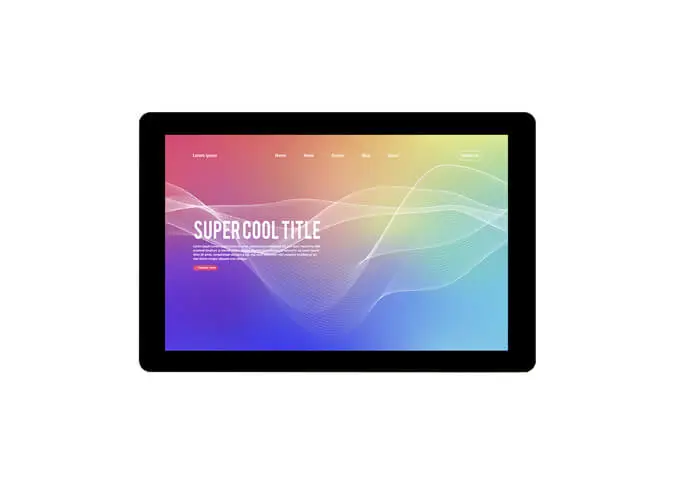

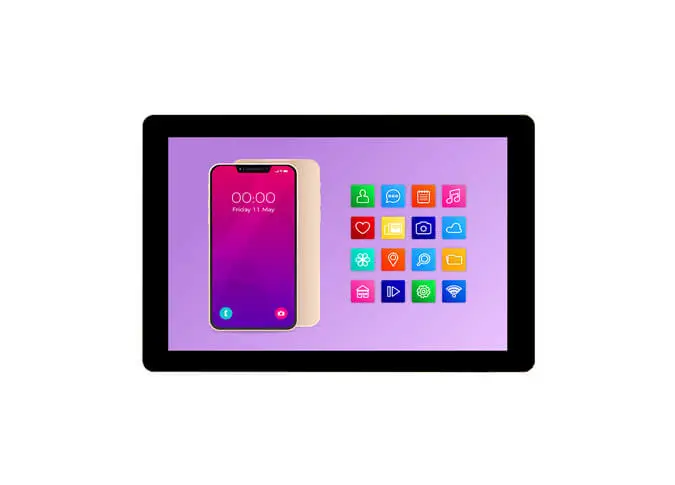

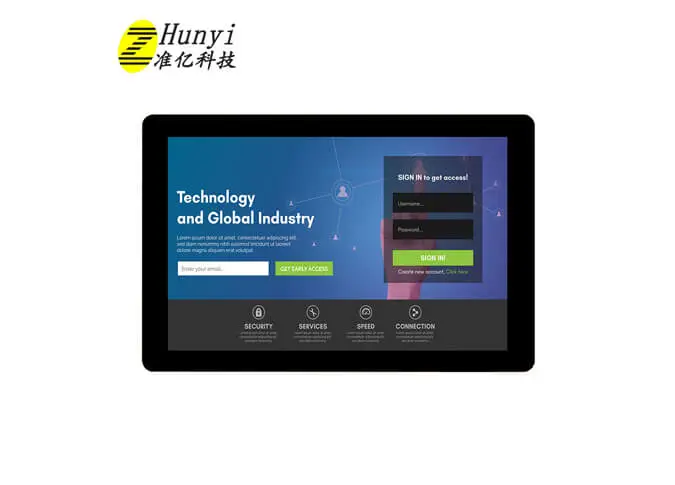

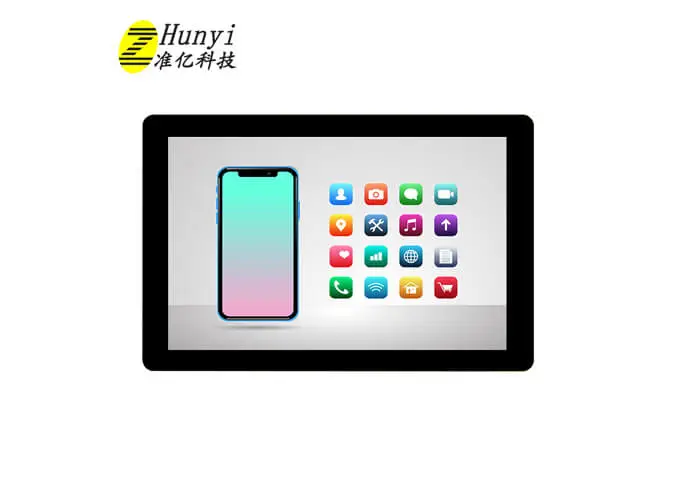

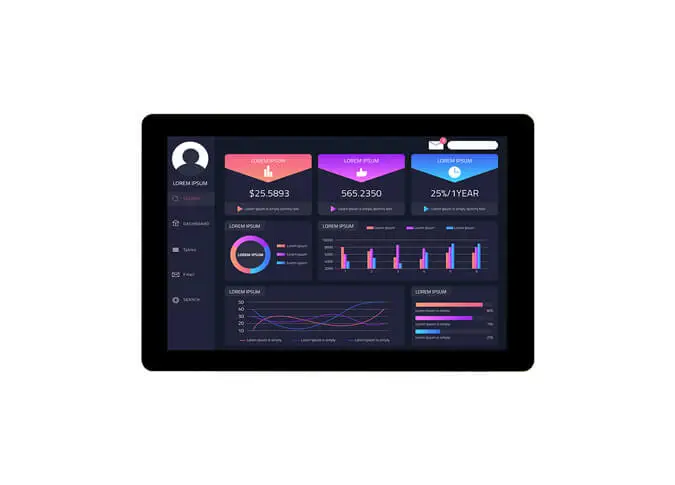

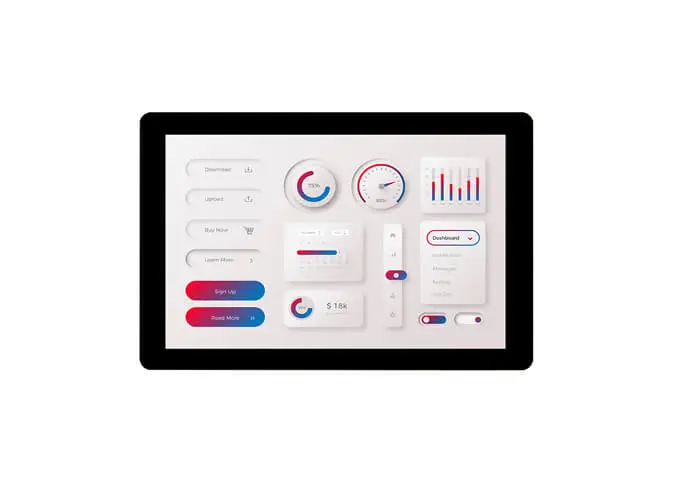

Z101020-ZC s'agit d'un écran à cristaux liquides (LCD) à transistor à matrice active couleur (TFT) avec écran tactile capacitif, QVGA 800*1280. Cet écran tactile TFT est intégré au pilote LCD GH8555BL IC et au contrôleur tactile ILI2511. Cet écran LCD a-Si TFTChine panneau tactile moduleVenez avec l'interface MIPI et I2C. Touche multipoint.
Si vous avez la condition spéciale, comme le lecteur IC, l'interface, FPC, panneau tactile, rétroéclairage, luminosité, couleur, etc., comme unFournisseur d'affichage LCD personnalisé, Nous pouvons également personnaliser pour vous.
En tant queModule d'affichage LCD usine, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
Cet écran tactile LCD de 10.1 pouces est largement utilisé dans la sonnette médicale, visuelle, distributeur automatique, mechine d'apprentissage, ventilateur, oscilloscope, cuisine, appareil ménager, maison intelligente, industrie, portable, extérieur, e-bike, véhicule, projecteur, imprimante 3D, appareil audio, robot, échelle électrique, navigation, tableau de bord, La publicité d'ascenseur, ordinateur portable, HMI, l'éducation, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 10.1 | inch |
2 | Display Resolution | 800 (H) × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 56.4 (H) × 169.2 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 143.10 (W) × 228.60 (H) × 2.6 (T) | mm |
5 | LCD Outline Dimension | 139.36 (W) × 225.80 (H) × 0.8 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 167.36 (W) × 248.58 (H) × 4.95 (T) | mm |
7 | LCD Active Area | 135.36 (W) × 216.58 (H） | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | GH8555BL | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 5.41% Min: 4.65% | - |
14 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
15 | FPC Version | Z101020-P40H V1 | - |
16 | Interface | MIPI | - |
17 | TP Interface | I2C | |
18 | Operating Temperature | -20°C~ 70°C | - |
19 | Storage Temperature | -30°C~ 80°C | - |
20 | Backlight Arrangement | LED/7 Series 4 Parallel (28 lights in total) | - |
21 | Luminance | TBD | nit |
22 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | NC | No Connection |
2-3 | VDD | POWER SUPPLY |
4 | NC | No Connection |
5 | RESET | LCM RESET PIN |
6 | NC | No Connection |
7 | GND | Ground |
8 | D2N | Negative MIPI differential data input |
9 | D2P | Positive MIPI differential data input |
10 | GND | Ground |
11 | D1N | Negative MIPI differential data input |
12 | D1P | Positive MIPI differential data input |
13 | GND | Ground |
14 | CLKN | Negative MIPI differential CLOCK input |
15 | CLKP | Positive MIPI differential CLOCK input |
16 | GND | Ground |
17 | D0N | Negative MIPI differential data input |
18 | D0P | Positive MIPI differential data input |
19 | GND | Ground |
20 | D3N | Negative MIPI differential data input |
21 | D3P | Positive MIPI differential data input |
22 | GND | Ground |
23-24 | NC | No Connection |
25 | GND | Ground |
26-29 | NC | No Connection |
30 | GND | Ground |
31-32 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
33-38 | NC | No Connection |
39-40 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | VDD | TP Input Power voltage (2.8/3.3V) |
3 | SDA | TP I2C data (SDA) data input (MOSI)(3.3V) |
4 | SCL | TP I2C clock (SCL) clock (SCLK)(3.3V) |
5 | INT | TP Interrupt PIN (3.3V) |
6 | RESET | TP Reset PIN (3.3V) |

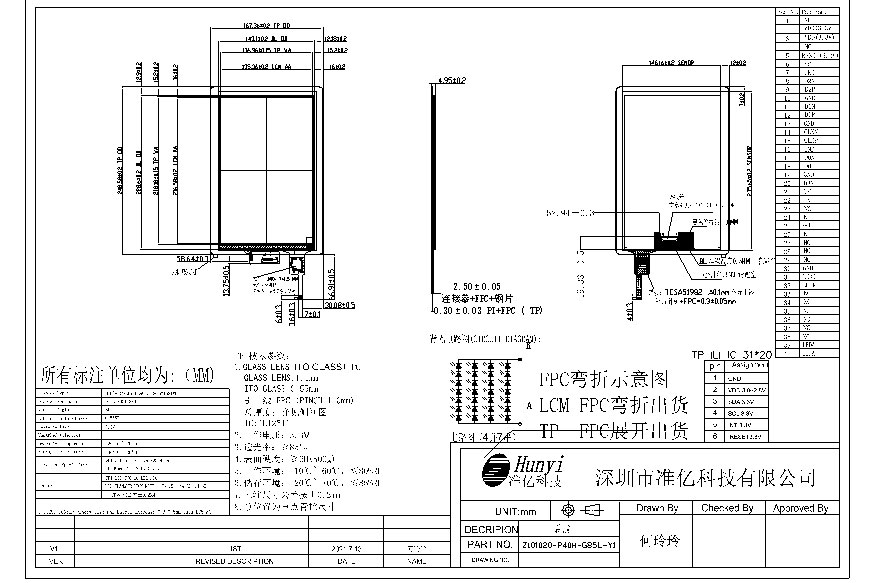

3.1 LCM
3.2 TLCM
