Taille: 10.1 pouce
Résolution: 800*1280
Zone active: 135.36*216.58mm
Interface: MIPI
Angle de vue: IPS
Luminosité: 350 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

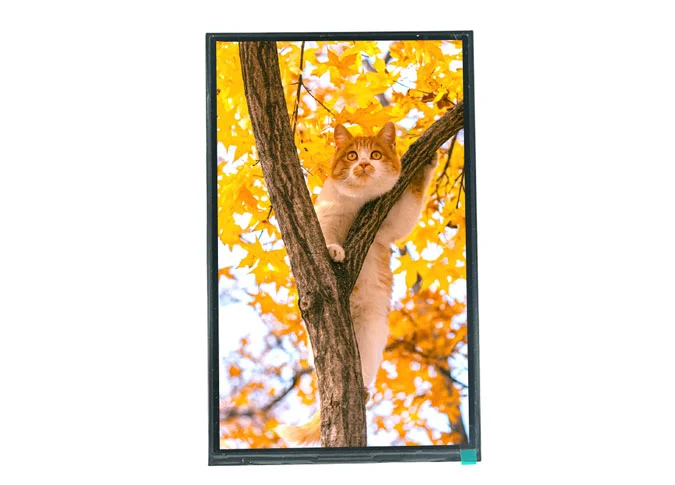

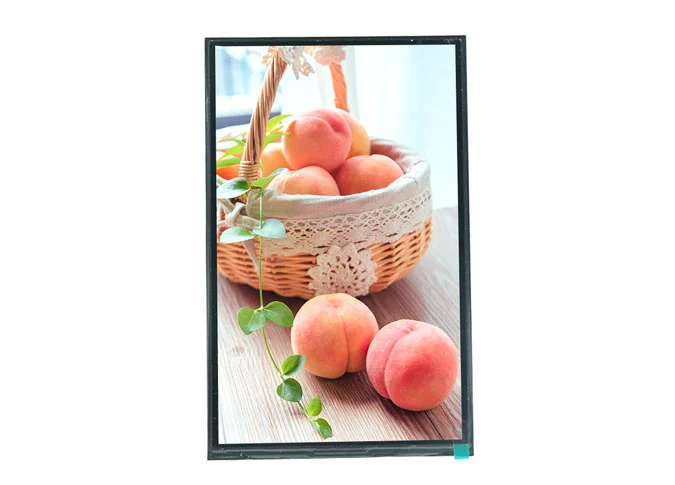

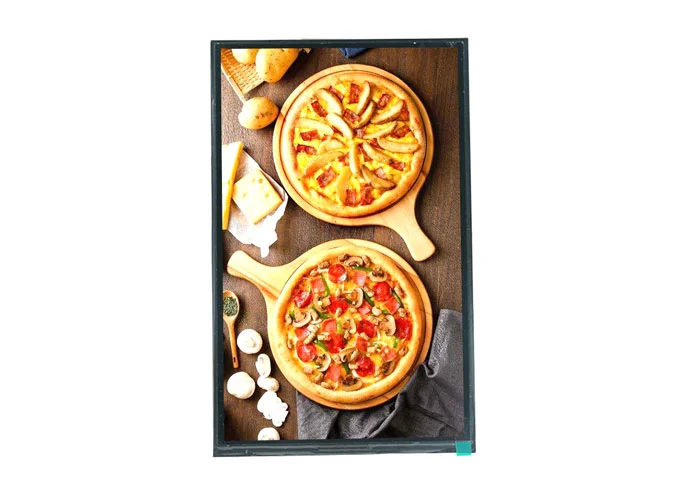

Z101024 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 1280 800 *. La technique IPS (In-plan Switching) fait que ce module LCD de 10.1 "a un angle de vue plus large. Cet écran LCD est intégré au pilote IC GH8555BL. Ce module LCD TFT a-Si est doté d'une interface MIPI, d'une luminosité de 350cd/m².
Si vous avez des exigences spéciales, comme le lecteur IC, l'interface, le FPC, le panneau tactile, la luminosité, la couleur, le rétroéclairage, le panneau tactile, etc, nous pouvons fournirChine TFT LCD module d'affichagePour vous.
Comme l'un desFabricants d'affichage LCD en ChineNotre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
Le 10.1 pouceChine TFT écran tactileEst largement utilisé en médecine, sonnette visuelle, distributeur automatique, mechine d'apprentissage, ventilateurs, oscilloscope, cuisine, appareil ménager, maison intelligente, industrie, portable, extérieur, E-bike, véhicule, projecteur, imprimante 3D, appareil audio, robot, échelle électrique, navigation, tableau de bord, publicité d'ascenseur, ordinateur portable, HMI, L'éducation, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 10.1 | inch |
2 | Display Resolution | 800 (H） × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 56.4 (H）× 169.2 (V） | um |

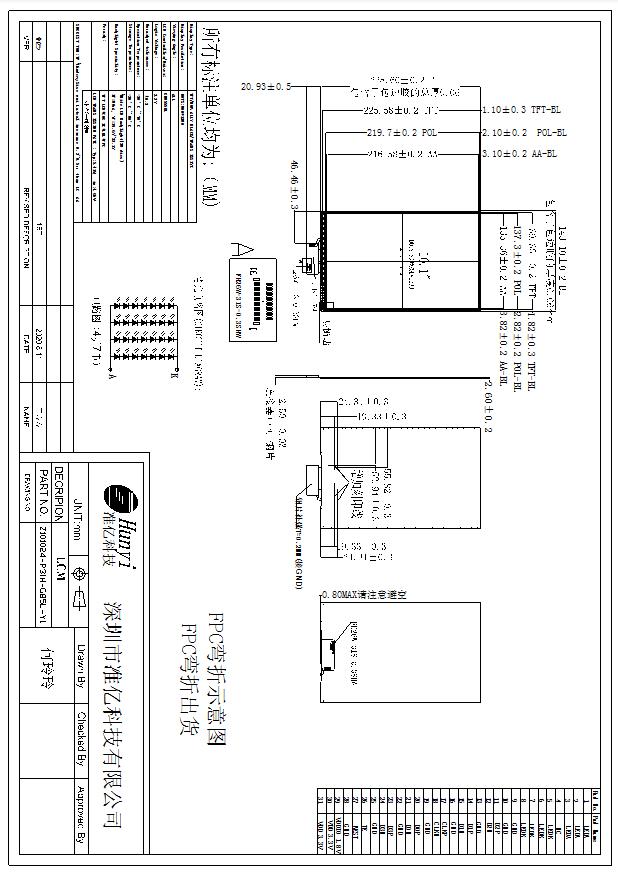

4 | LCM Outline Dimension (Without FPC） | 143.10 (W) ×228.60 (H) ×2.6 (T) | mm |
5 | LCD Outline Dimension | 139.36 (W) × 225.80 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 135.36 (W) ×216.58 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | GH8555BL | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel Driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5.41% Min: 4.65% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
14 | FPC Version | Z101024-P31H V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/7 Series 4 Parallel (28 lights in total) | - |
19 | Luminance | TBD | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-3 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
4 | NC | No Connection |
5-8 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
9-10 | GND | Ground |
11 | D2P | Positive MIPI differential data input |
12 | D2N | Negative MIPI differential data input |
13 | GND | Ground |
14 | D1P | Positive MIPI differential data input |
15 | D1N | Negative MIPI differential data input |
16 | GND | Ground |
17 | CLKP | Positive MIPI differential CLOCK input |
18 | CLKN | Negative MIPI differential CLOCK input |
19 | GND | Ground |
20 | D0P | Positive MIPI differential data input |
21 | D0N | Negative MIPI differential data input |
22 | GND | Ground |
23 | D3P | Positive MIPI differential data input |
24 | D3N | Negative MIPI differential data input |
25 | GND | Ground |
26 | TE | Tearing Effect PIN |
27 | REST | LCM RESET PIN |
28 | GND | Ground |
29 | VDDIO | I/O POWER SUPPLY(1.8V) |
30-31 | VDD | POWER SUPPLY(3.3V) |
RESET voltage should be consistent with VDDIO voltage, or there probably is black screen fault when power on. | ||
