Taille: 10.36 pouce
Résolution: 1200*2000
Zone active: 135.36*225.60mm
Interface: MIPI
Angle de vue: IPS
Luminosité: 350 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

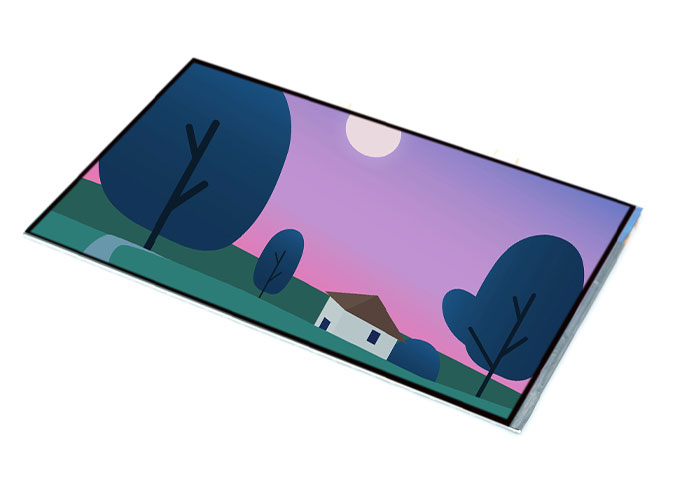

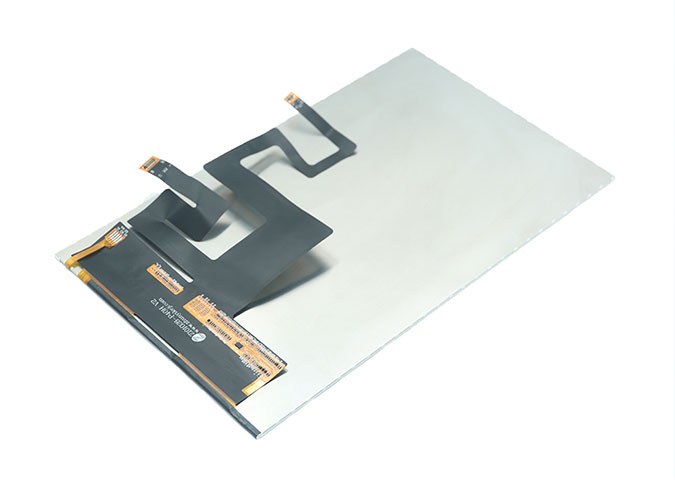

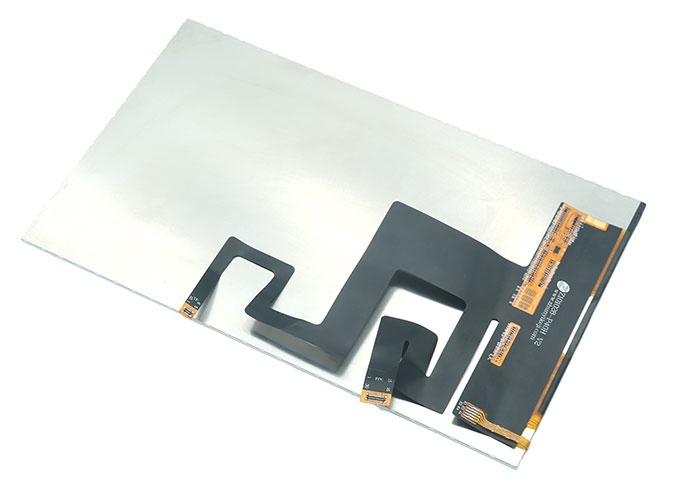

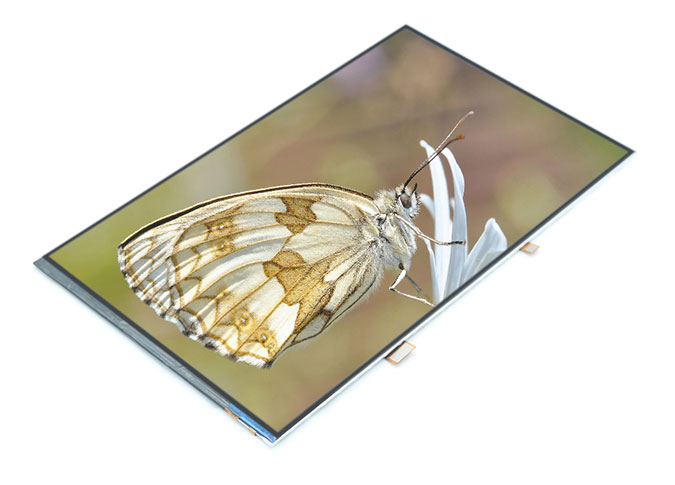

Z101028 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 2000 1200 *. La technique IPS (In-plan Switching) fait que ce module LCD de 10.36 "a un angle de vue plus large. Cet écran LCD est intégré au pilote NT36523 IC. Ce module LCD TFT a-Si est doté d'une interface MIPI, d'une luminosité de 350cd/m².
Si vous avez des exigences spéciales, comme le lecteur IC, l'interface, le FPC, le panneau tactile, la luminosité, la couleur, le rétroéclairage, le panneau tactile, etc, nous pouvons fournirAffichages TFT personnalisésPour vous.
Comme l'un desFabricants d'affichage LCD en Chine, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
Le 10.36 pouceÉcran LCD POSEst largement utilisé en médecine, sonnette visuelle, distributeur automatique, mechine d'apprentissage, ventilateur, oscilloscope, cuisine, appareil ménager, maison intelligente, industrie, portable, extérieur, E-bike, véhicule, projecteur, imprimante 3D, appareil audio, robot, échelle électrique, navigation, tableau de bord, publicité d'ascenseur, ordinateur portable, HMI, L'éducation, etc.

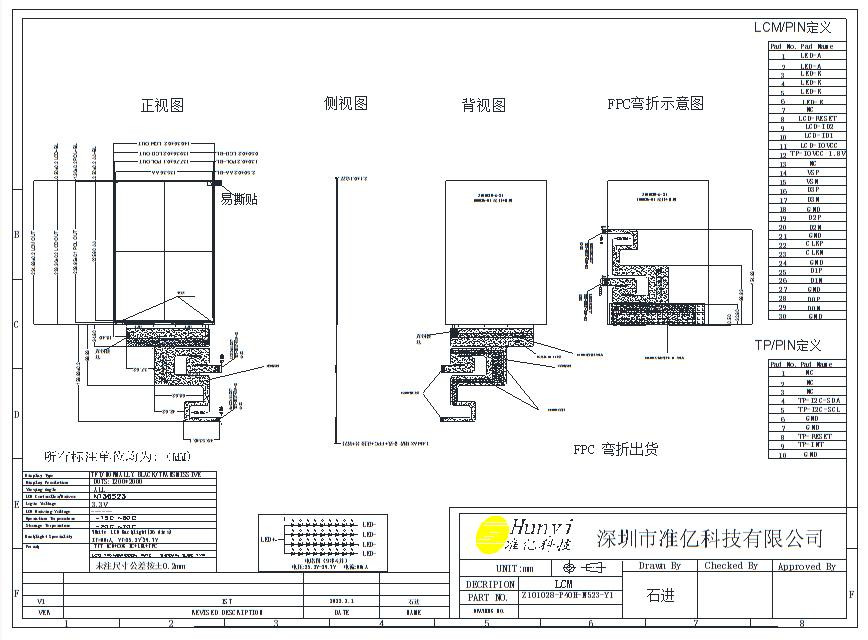

No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 10.36inch | - |
2 | Display Resolution | 1200 (H) × RGB × 2000 (V) | pixels |
3 | Pixel Pitch | 0.1128 (H) × 0.1128 (V) | um |
4 | LCM Outline Dimension (Without FPC） | LCM=140.36 (W) ×234.63 (H) ×1.9~2.1 (T) CTP=159.30 (W) ×245.00 (H) ×2.6~2.8 (T) | mm |
5 | LCD Outline Dimension | 139.36 (W) × 233.3 (H) × 0.4/0.5 (T) | mm |
6 | LCD Active Area | 135.36 (W) ×225.60 (H） | mm |
7 | View Direction (Gray Inversion) | FREE | - |
8 | Driver IC | NT36523 | - |
9 | Pixel Arrangement | RGB Vertical Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel Driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.9% Min:3.5% | - |
13 | LCD Contrast Ratio | Typ.: 1350 Min:1200 | - |
14 | FPC Version | Z101028-P40H V2 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -15°C~ 60°C | - |
17 | Storage Temperature | -20°C~ 70°C | - |
18 | Backlight Arrangement | LED/9 Series 4 Parallel (36 lights in total) | - |
19 | Luminance | 200 | nit |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | LEDA | POWER SUPPLY+ FOR BACKLIGHT |
3-6 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
7 | NC | NC |
8 | LCD-RESET | RESET Pin1.8V |
9-10 | LCD-ID2/LCD-ID1 | LCD module's manufacture ID. |
11 | LCD-IOVCC | POWER SUPPLY (1.8V) |
12 | TP-IOVCC | POWER SUPPLY (1.8V) |
13 | NC | NC |
14 | VSP | POWER SUPPLY (4.5-6V) |
15 | VSN | POWER SUPPLY (-4.5~-6V) |
16-17 | D3P-D3N | MIPI-DSI Data differential signal input pins. (Data lane 3) |
18 | GND | Ground |
19-20 | D2P-D2N | MIPI-DSI Data differential signal input pins. (Data lane 2) |
21 | GND | Ground |
22-23 | DCLKP-DCLKN | MIPI-DSI CLOCK differential signal input pin |
24 | GND | Ground |
25-26 | D1P-D1N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
27 | GND | Ground |
28-29 | D0P-D0N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
30 | GND | Ground |
/ | / | / |
1-3 | NC | NC |
4 | TP-I2C-SDA | TP-I2C SDA, TYP-1.8V |
5 | TP-I2C-SCL | TP-I2C CLK, TYP-1.8V |
6-7 | GND | Ground |
8 | TP-RESET | TP Reset Pin 1.8V |
9 | TP-INT | TP Interrupt Pin 1.8V |
10 | GND | Ground |
