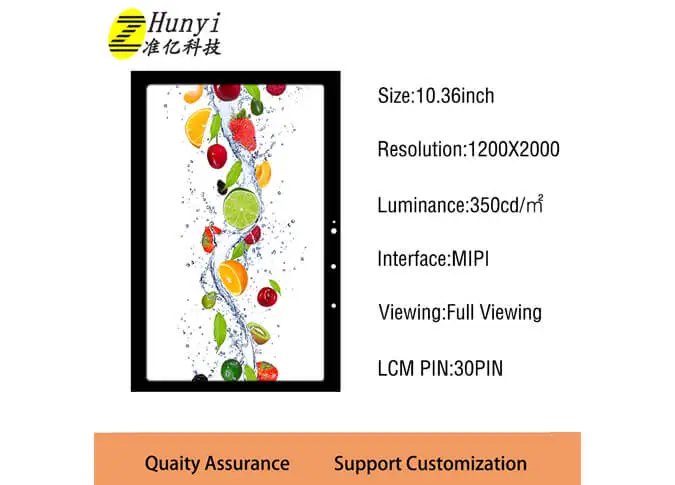

Taille: 10.36 pouce
Résolution: 1200*2000
Interface LCD: MIPI
Panneau tactile: capacitif
Conducteur IC: NT36523
Angle de vue: IPS
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

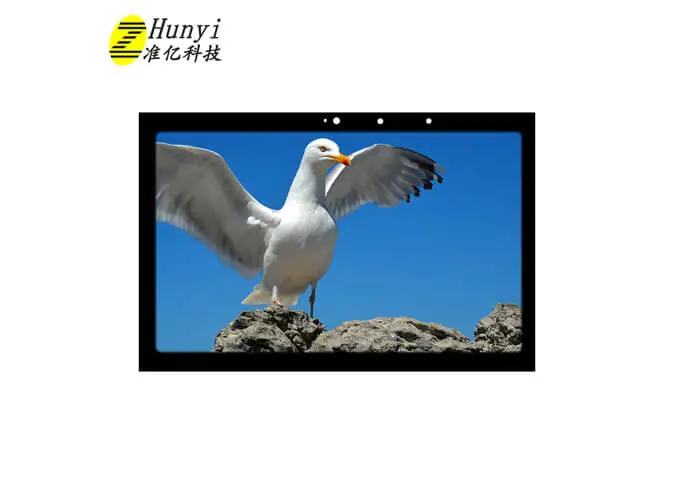

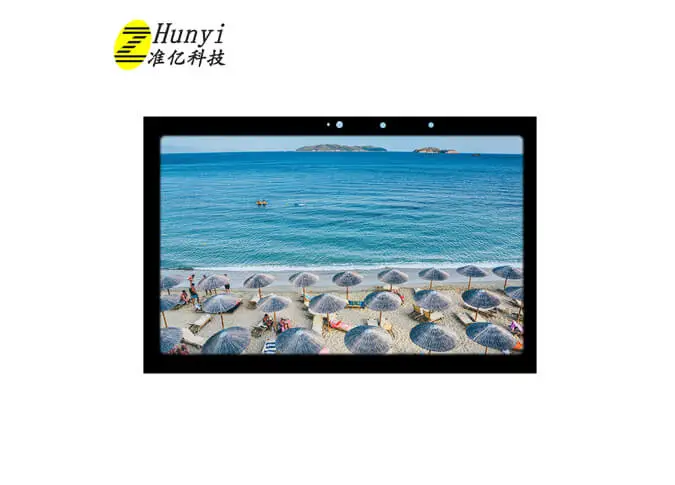

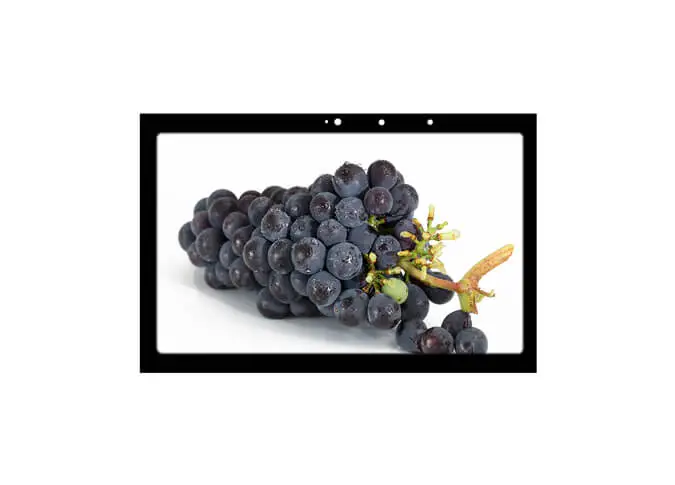

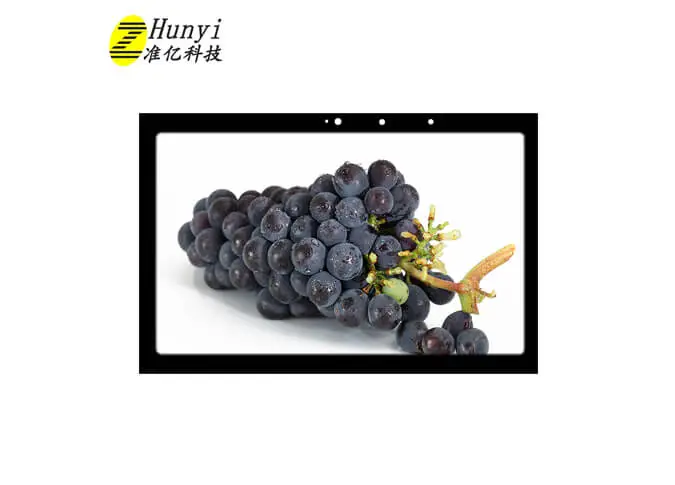

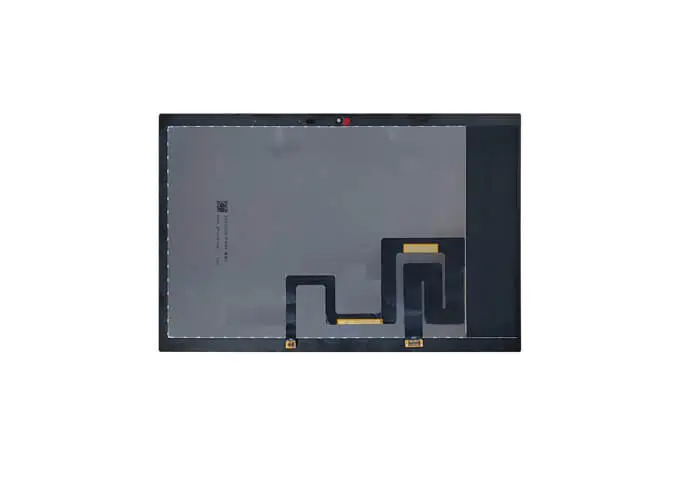

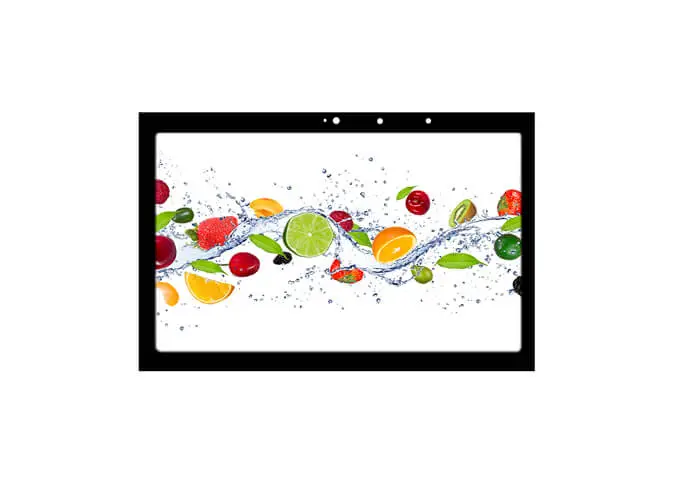

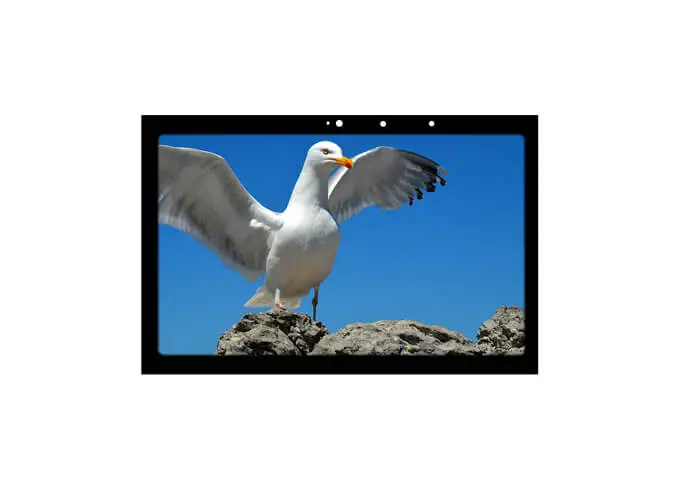

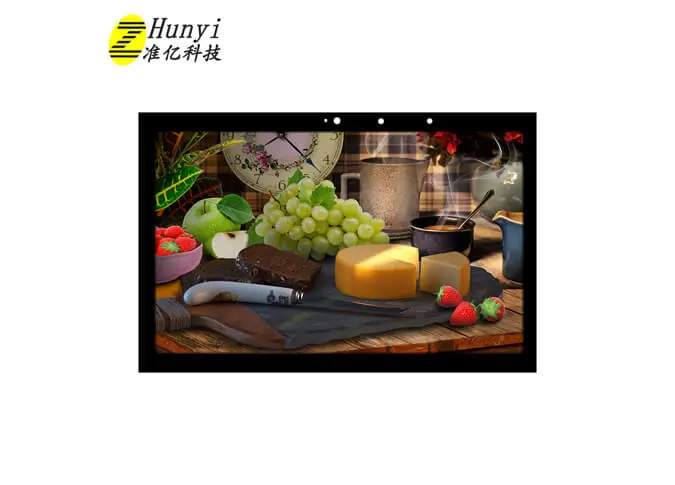

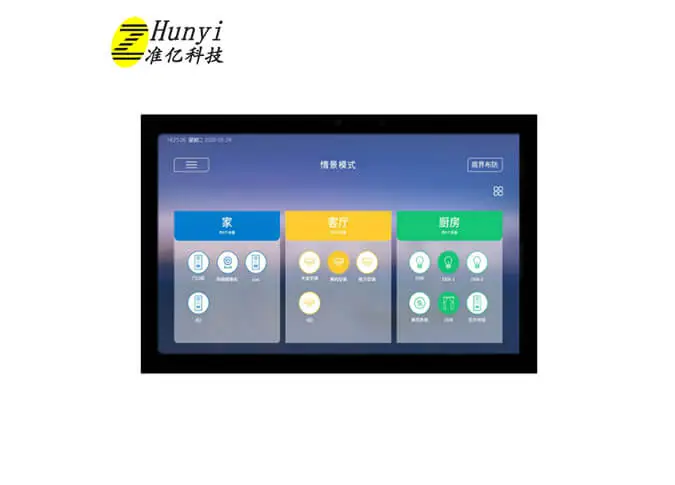

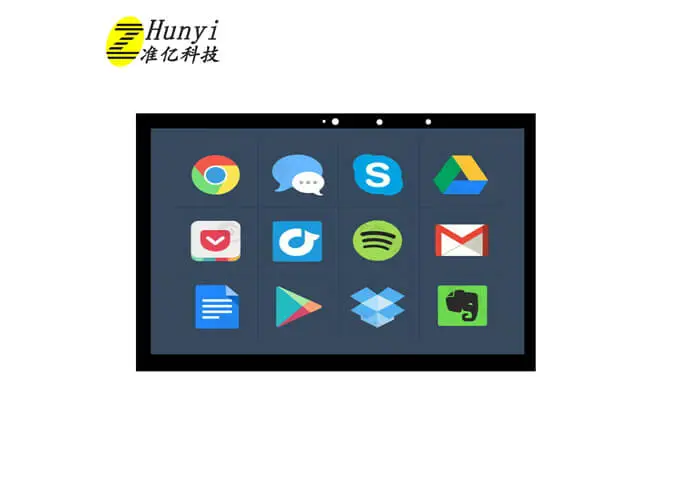

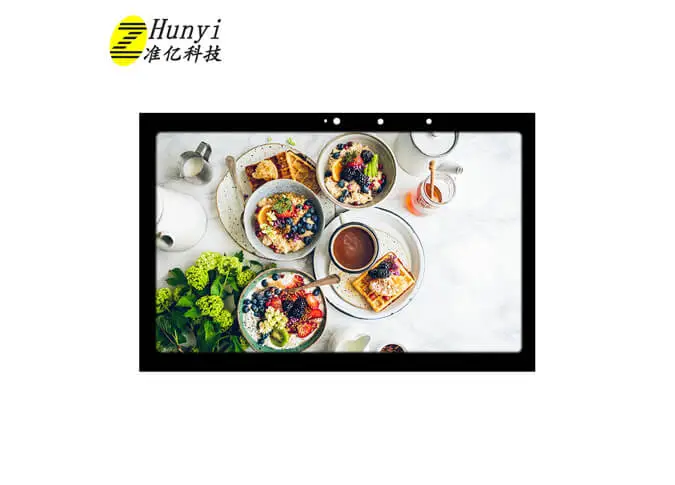

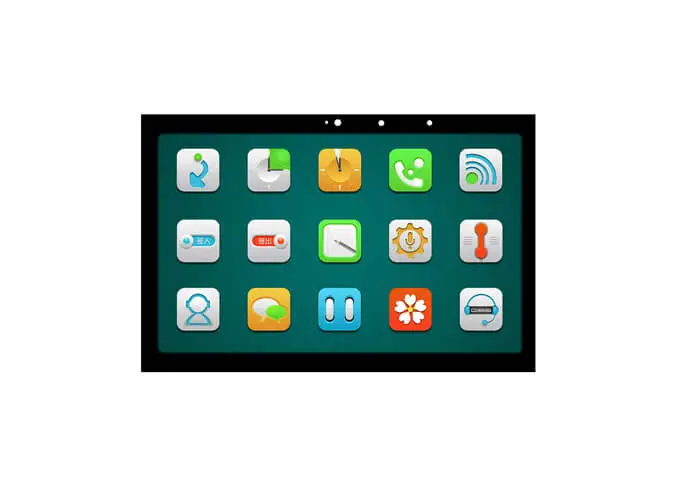

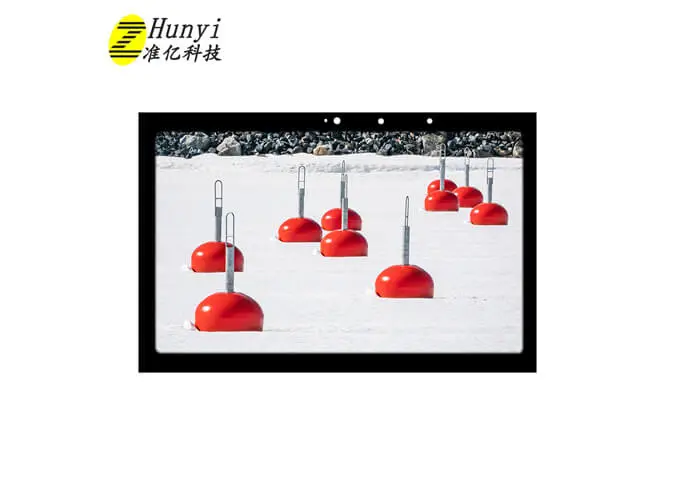

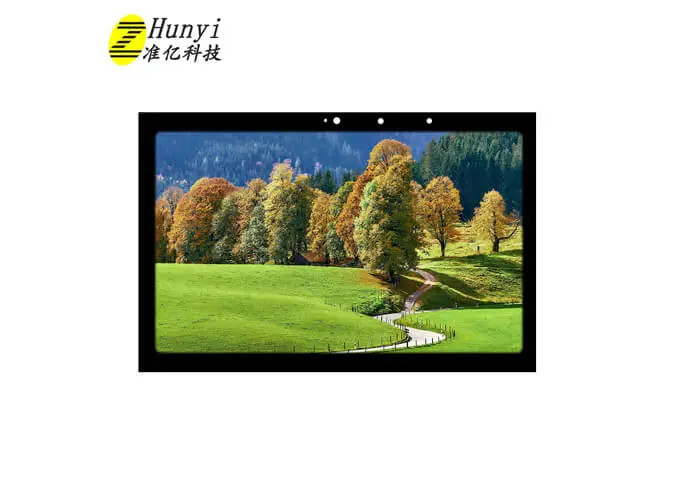

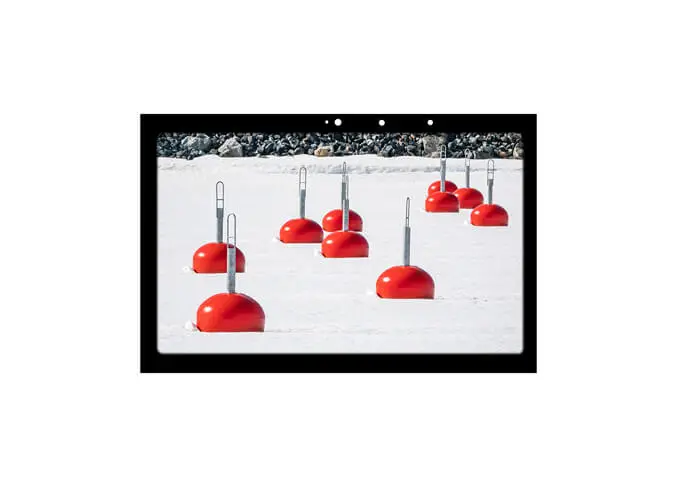

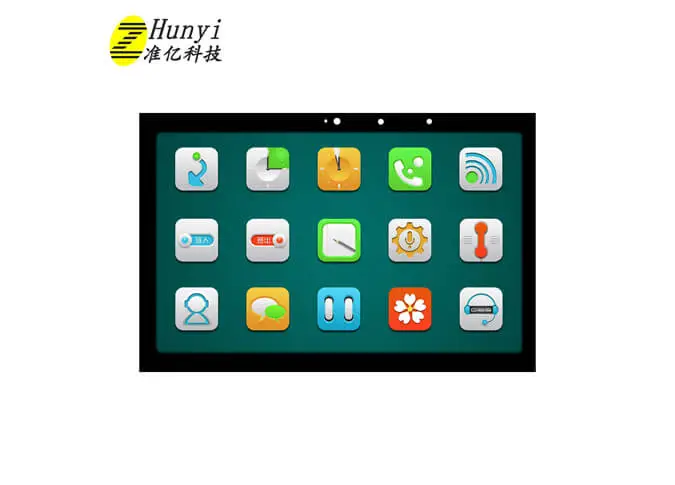

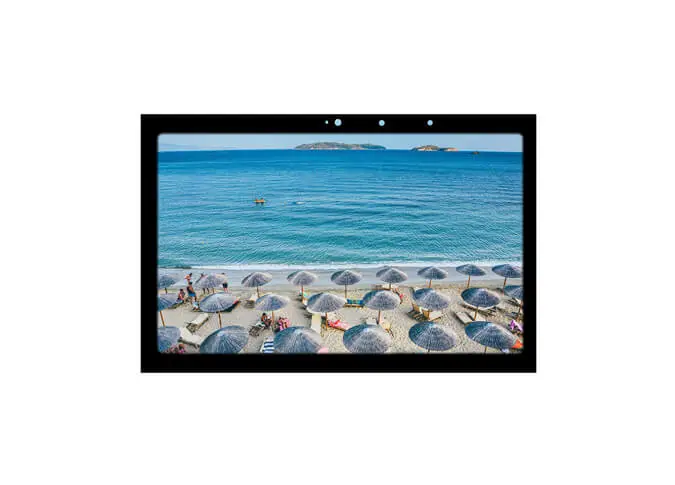

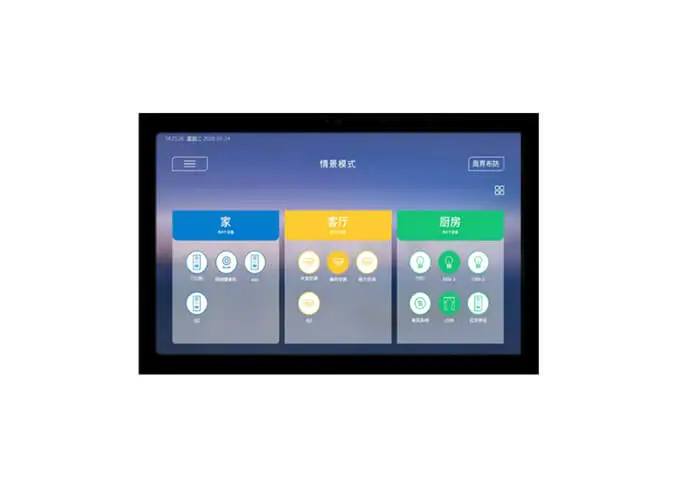

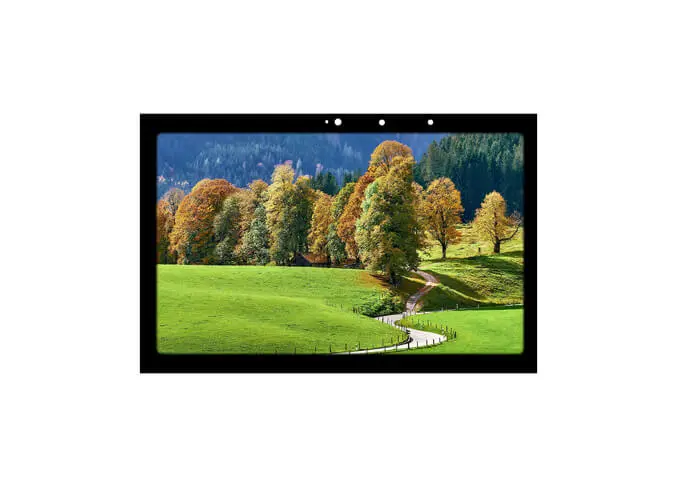

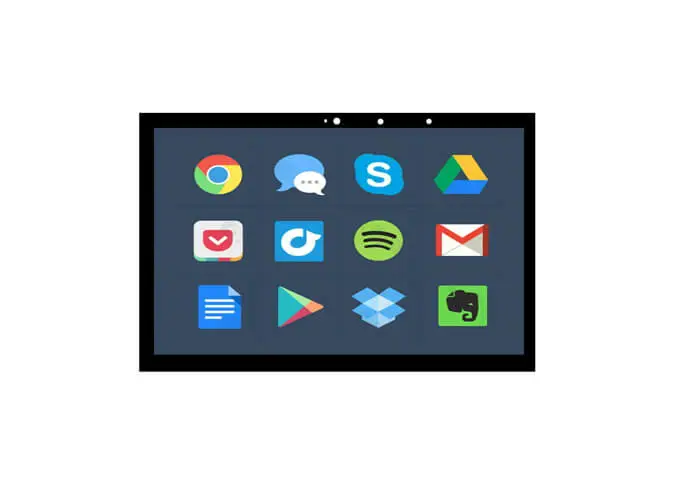

Z101028-ZC3 s'agit d'un écran à cristaux liquides (LCD) à transistor à matrice active couleur (TFT) avec écran tactile capacitif, QVGA 1200*2000. Cet écran tactile TFT est intégré au pilote LCD NT36523 IC. Cet écran LCD a-Si TFTChine panneau tactile moduleVenez avec l'interface MIPI. Touche multipoint.
Si vous avez la condition spéciale, comme le lecteur IC, l'interface, FPC, panneau tactile, rétroéclairage, luminosité, couleur, etc., comme unFournisseur d'affichage LCD personnalisé, Nous pouvons également personnaliser pour vous.
En tant queModule d'affichage LCD usine, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
Cet écran tactile LCD de 10.36 pouces est largement utilisé dans la sonnette médicale, visuelle, distributeur automatique, mechine d'apprentissage, ventilateur, oscilloscope, cuisine, appareil ménager, maison intelligente, industrie, portable, extérieur, e-bike, véhicule, projecteur, imprimante 3D, appareil audio, robot, échelle électrique, navigation, tableau de bord, La publicité d'ascenseur, ordinateur portable, HMI, l'éducation, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 10.36inch | - |
2 | Display Resolution | 1200 (H) × RGB × 2000 (V） | pixels |
3 | Pixel Pitch | 0.1128 (H) × 0.1128 (V） | um |

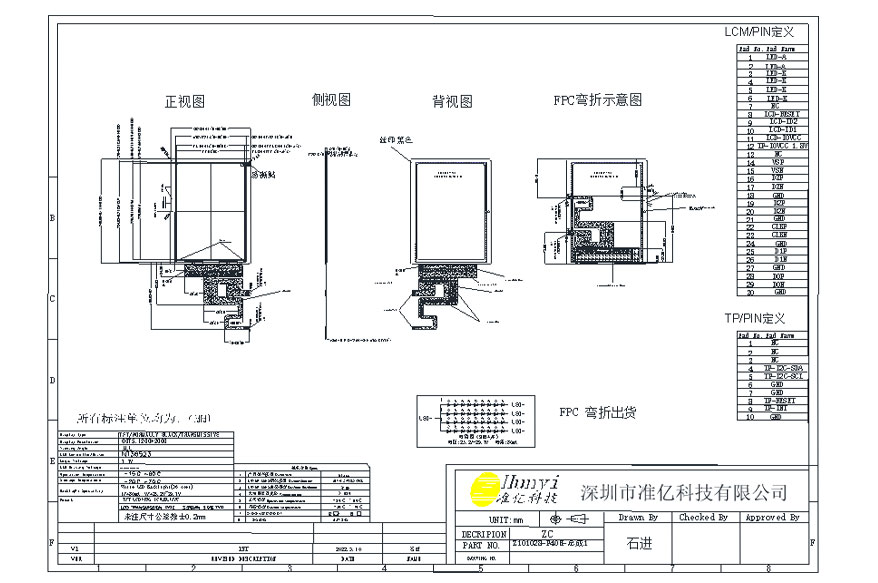

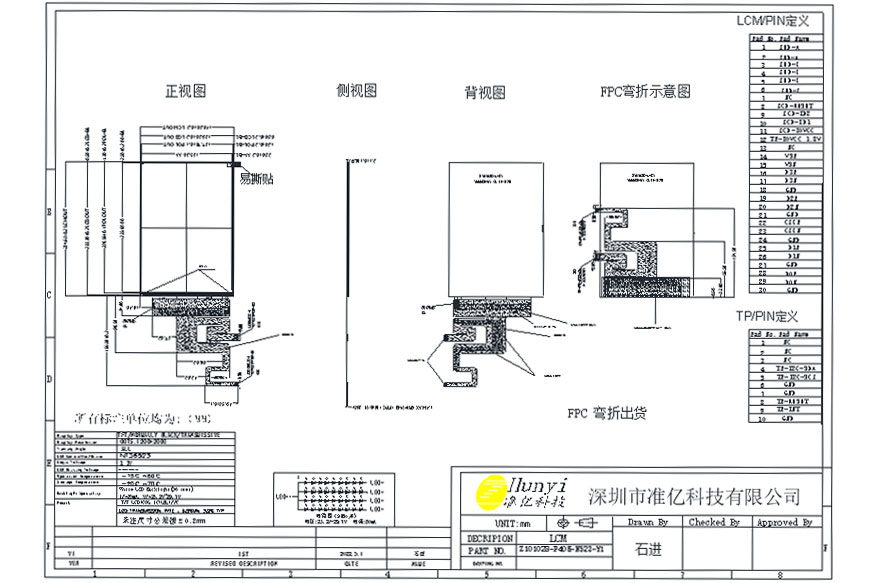

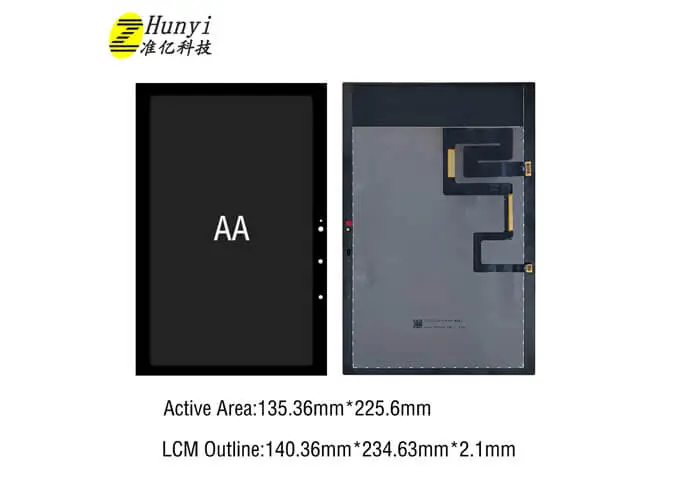

4 | TLCM Outline Dimension (Without FPC） | CTP=159.30 (W) ×245.00 (H) ×2.6~2.8 (T) | mm |
5 | LCD Outline Dimension | 139.36 (W) × 233.3 (H) × 0.4/0.5 (T) | mm |
6 | LCD Active Area | 135.36 (W) × 225.60 (H) | mm |
7 | View Direction (Gray Inversion) | FREE | - |
8 | Driver IC | NT36523 | - |
9 | Pixel Arrangement | RGB Vertical Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.9% Min: 3.5% | - |
13 | LCD Contrast Ratio | Typ.: 1350 Min: 1200 | - |
14 | FPC Version | Z101028-P40H V2 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -15°C~ 60°C | - |
17 | Storage Temperature | -20°C~ 70°C | - |
18 | Backlight Arrangement | LED/9 Series 4 Parallel (36 lights in total) | - |
19 | Luminance | 200 | nit |
20 | Weight | 0.189 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | LEDA | POWER SUPPLY+ FOR BACKLIGHT |
3-6 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
7 | NC | NC |
8 | LCD-RESET | RESET Pin1.8V |
9-10 | LCD-ID2/LCD-ID1 | LCD module's manufacture ID. |
11 | LCD-IOVCC | POWER SUPPLY (1.8V) |
12 | TP-IOVCC | POWER SUPPLY (1.8V) |
13 | NC | NC |
14 | VSP | POWER SUPPLY (4.5-6V) |
15 | VSN | POWER SUPPLY (-4.5~-6V) |
16-17 | D3P-D3N | MIPI-DSI Data differential signal input pins. (Data lane 3) |
18 | GND | Ground |
19-20 | D2P-D2N | MIPI-DSI Data differential signal input pins. (Data lane 2) |
21 | GND | Ground |
22-23 | DCLKP-DCLKN | MIPI-DSI CLOCK differential signal input pin |
24 | GND | Ground |
25-26 | D1P-D1N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
27 | GND | Ground |
28-29 | D0P-D0N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
30 | GND | Ground |
/ | / | / |
1-3 | NC | NC |
4 | TP-I2C-SDA | TP-I2C SDA, TYP-1.8V |
5 | TP-I2C-SCL | TP-I2C CLK, TYP-1.8V |
6-7 | GND | Ground |
8 | TP-RESET | TP Reset Pin 1.8V |
9 | TP-INT | TP Interrupt Pin 1.8V |
10 | GND | Ground |
La technologie Zhunyi fait attention à la qualité et au service. Bienvenue à nous rendre visite et à joindre les mains pour un avenir prospère.
