Taille: 10.1 pouce
Résolution: 800*1280
Interface LCD: MIPI
Interface tactile: IIC
Panneau tactile: capacitif
Conducteur IC: JD9365DA
Contrôleur tactile: GT9271
Angle de vue: IPS
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH
Z101029-ZC2 s'agit d'un écran à cristaux liquides (LCD) à transistor à matrice active couleur (TFT) avec écran tactile capacitif, QVGA 800*1280. Cet écran tactile TFT est intégré au pilote LCD JD9365DA IC et au contrôleur tactile GT9271. Cette touche LCD TFT a-SiChine module LCDVenez avec l'interface MIPI et I2C. Touche multipoint.
Si vous avez la condition spéciale, comme le lecteur IC, l'interface, le FPC, le panneau tactile, le rétroéclairage, la luminosité, la couleur, etc, nous pouvons fournirChine personnalisé LCDPour vous.
En tant queUsine de modules LCD, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
Cet écran tactile LCD de 10.1 pouces est largement utilisé dans la sonnette médicale, visuelle, distributeur automatique, mechine d'apprentissage, ventilateur, oscilloscope, cuisine, appareil ménager, maison intelligente, industrie, portable, extérieur, e-bike, véhicule, projecteur, imprimante 3D, appareil audio, robot, échelle électrique, navigation, tableau de bord, La publicité d'ascenseur, ordinateur portable, HMI, l'éducation, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 10.1 | inch |
2 | Display Resolution | 800 (H) × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 56.4 (H) × 169.2 (V） | um |

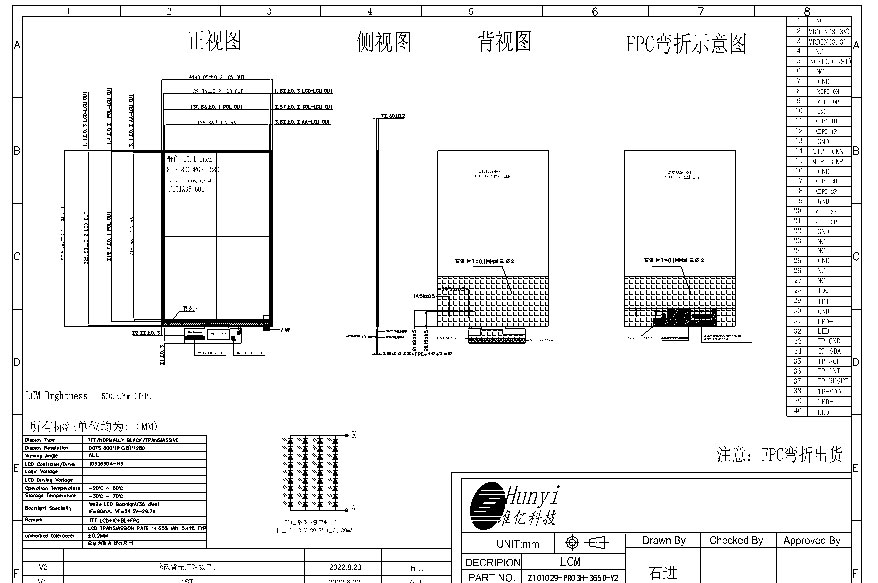

4 | LCM Outline Dimension (Without FPC） | 143.05 (W) × 228.55 (H) × 2.60 (T) | mm |
5 | LCD Outline Dimension | 139.36 (W) × 225.58 (H) × 0.8 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 153.85 (W) × 243.85 (H) × 4.33 (T) | mm |
7 | LCD Active Area | 135.36 (W) × 216.58 (H) | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | JD9365DA-H3 | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 5.41% Min: 4.65% | - |
14 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
15 | FPC Version | Z101029-PR03H V1 | - |
16 | Interface | MIPI | - |
17 | TP Interface | I2C | |
18 | Operating Temperature | -20°C~ 70°C | - |
19 | Storage Temperature | -30°C~ 80°C | - |
20 | Backlight Arrangement | LED/9 Series 4 Parallel (36 lights in total) | - |
21 | Luminance | Typ.: 500 | nit |
22 | Weight | 0.306 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | NC | No Connection |
2-3 | VDDIN | POWER SUPPLY (3.3V） |
4 | NC | No Connection |
5 | NC(LCD-RST) | No Connection (LCM RESET PIN) |
6 | NC | No Connection |
7 | GND | Ground |
8 | MIPI_0N | Negative MIPI differential data input |
9 | MIPI_0P | Positive MIPI differential data input |
10 | GND | Ground |
11 | MIPI_1N | Negative MIPI differential data input |
12 | MIPI_1P | Positive MIPI differential data input |
13 | GND | Ground |
14 | MIPI_CKN | Negative MIPI differential CLOCK input |
15 | MIPI_CKP | Positive MIPI differential CLOCK input |
16 | GND | Ground |
17 | MIPI_2N | Negative MIPI differential data input |
18 | MIPI_2P | Positive MIPI differential data input |
19 | GND | Ground |
20 | MIPI_3N | Negative MIPI differential data input |
21 | MIPI_3P | Positive MIPI differential data input |
22 | GND | Ground |
23-24 | NC | No Connection |
25 | GND | Ground |
26-27 | NC | No Connection |
28 | ID0 | LCM ID PIN |
29 | ID1 | LCM ID PIN |
30 | GND | Ground |
31-32 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
33 | TP-GND | Ground |
34 | TP-SDA | TP I2C data (SDA) data input (MOSI) |
35 | TP-SCL | TP I2C clock (SCL) clock (SCLK) |
36 | TP-INT | TP Interrupt PIN |
37 | TP-RESET | TP Reset PIN |
38 | TP-VDD | TP POWER SUPPLY |
39-40 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||

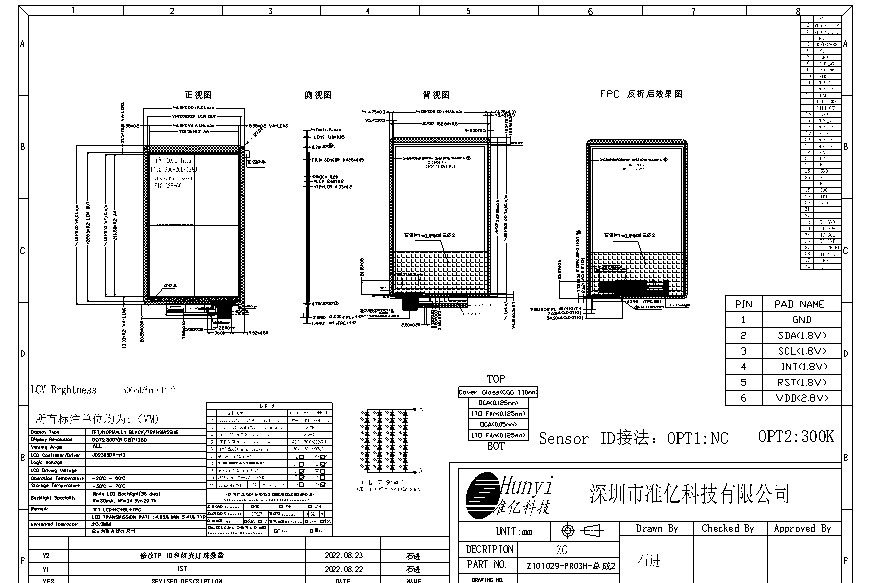

PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | SDA(1.8V) | TP I2C data (SDA) data input (MOSI)(1.8V) |
3 | SCL(1.8V) | TP I2C clock (SCL) clock (SCLK)(1.8V) |
4 | INT(1.8V) | TP Interrup PIN (1.8V) |
5 | RST(1.8V) | TP Reset PIN (1.8V) |
6 | VDD(2.8V) | TP POWER SUPPLY (2.8V) |
3.1 LCM
3.2 TLCM
