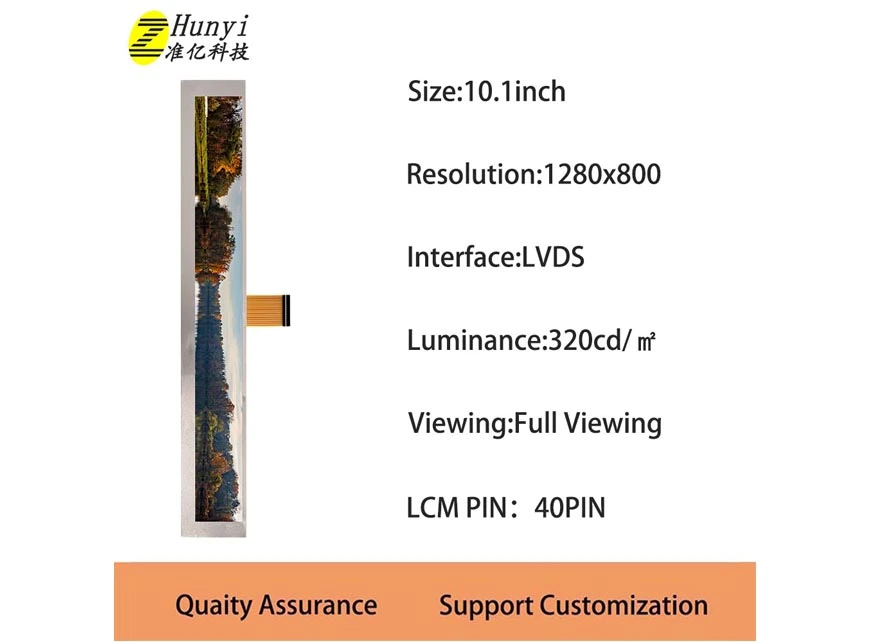

Taille: 10.1 pouce
Résolution: 1280*800
Zone active: 216.96*135.6mm
Interface: LVDS
Angle de vue: IPS
Luminosité: 350 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

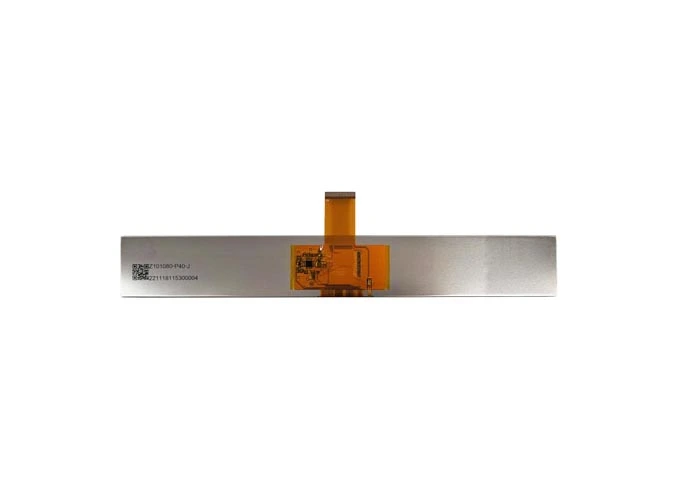

Z101080 est un écran à cristaux liquides (LCD) à transistor à matrice active de couleur à couche mince (TFT) avec une résolution 1280*800. La technique IPS (In-plan Switching) rend cette 10.1"Module LCD IPSAvoir un angle de vue plus large. Cet écran LCD est intégré au pilote NT36523 IC. Ce module LCD TFT a-Si est doté d'une interface LVDS, d'une luminosité de 350cd/m².
Si vous avez des exigences spéciales, comme le lecteur IC, l'interface, le FPC, le panneau tactile, la luminosité, la couleur, le rétroéclairage, le panneau tactile, etc, nous pouvons fournirAffichages TFT personnalisésPour vous.
Comme l'un desFabricants d'affichage LCD en Chine, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD de 10.1 pouces est largement utilisé en médecine, sonnette visuelle, distributeur automatique, mechine d'apprentissage, ventilateur, oscilloscope, cuisine, appareil ménager, maison intelligente, industrie, portable, extérieur, e-bike, véhicule, projecteur, imprimante 3D, appareil audio, robot, échelle électrique, navigation, tableau de bord, La publicité d'ascenseur, ordinateur portable, HMI, l'éducation, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 10.1 | inch |
2 | Display Resolution | 1280 (H) × RGB × 800 (V) | pixels |
3 | Pixel Pitch | 56.5 (H) × 169.5 (V) | um |

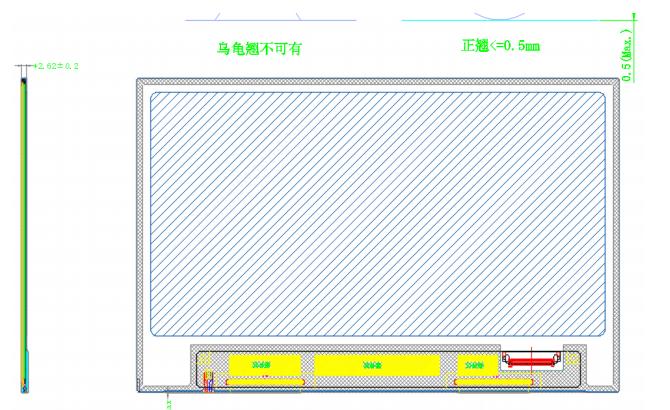

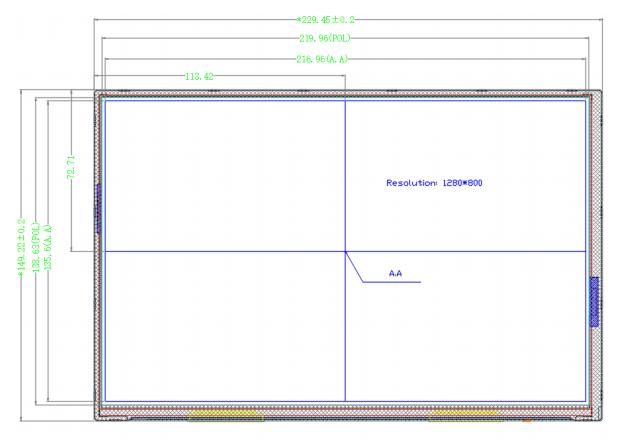

4 | LCM Outline Dimension (Without FPC） | 229.45 (W) ×149.22 (H) ×2.62 (T) | mm |

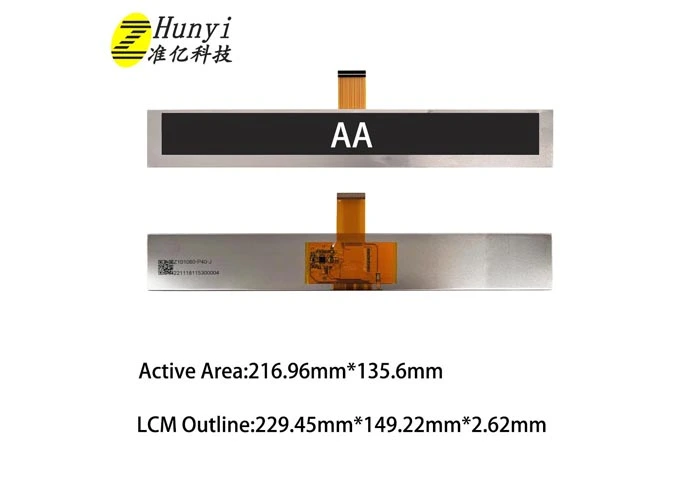

5 | LCD Active Area | 216.96 (W) ×135.6 (H) | mm |
6 | View Direction (Gray Inversion) | FULL VIEW | - |
7 | Pixel Arrangement | RGB-Stripe | - |
8 | Display Mode | Normal Black | - |
9 | Pixel Driving Element | a-Si TFT | - |
10 | LCD Transmittance | Typ.: TBD | - |
11 | LCD Contrast Ratio | Typ.: 1000 | - |
12 | FPC Version | Z101080-P40 V1 | - |
13 | Interface | LVDS | - |
14 | Operating Temperature | 0°C~ 50°C | - |
15 | Storage Temperature | -20°C~ 60°C | - |
16 | Backlight Arrangement | LED/3 Series 13 Parallel (39 lights in total) | - |
17 | Luminance | Typ.: 320 | nit |
18 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | NC | Non Connection |
2-4 | VDDIN | Power supply VDDIN=3.3V (Typ.) |
5 | NC | Non Connection |
6-7 | GND | GROUND |
8 | RIN0- | LVDS Negative data signal (-) |
9 | RIN0+ | LVDS Positive data signal (+) |
10 | GND | GROUND |
11 | RIN1- | LVDS Negative data signal (-) |
12 | RIN1+ | LVDS Positive data signal (+) |
13 | GND | GROUND |
14 | RIN2- | LVDS Negative data signal (-) |
15 | RIN2+ | LVDS Positive data signal (+) |
16 | GND | GROUND |
17 | LVDS_CLK- | LVDS Negative CLK signal (-) |
18 | LVDS_CLK+ | LVDS Positive CLK signal (+) |
19 | GND | GROUND |
20 | RIN3- | LVDS Negative data signal (-) |
21 | RIN3+ | LVDS Positive data signal (+) |
22 | GND | GROUND |
23-24 | NC | Non Connection |
25 | GND | GROUND |
26-27 | NC | Non Connection |
28 | GND | GROUND |
29-30 | NC | Non Connection |
31-33 | LEDK | LED Cathode |
34-37 | NC | Non Connection |
38-40 | LEDA | LED Anode |
La technologie Zhunyi fait attention à la qualité et au service. Bienvenue à nous rendre visite et à joindre les mains pour un avenir prospère.
