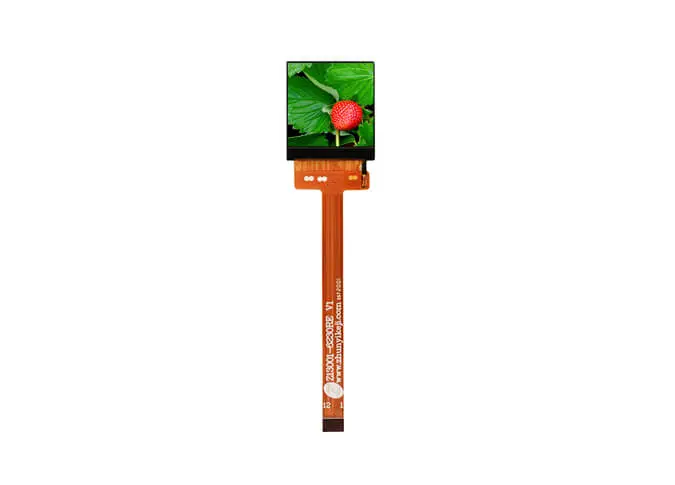

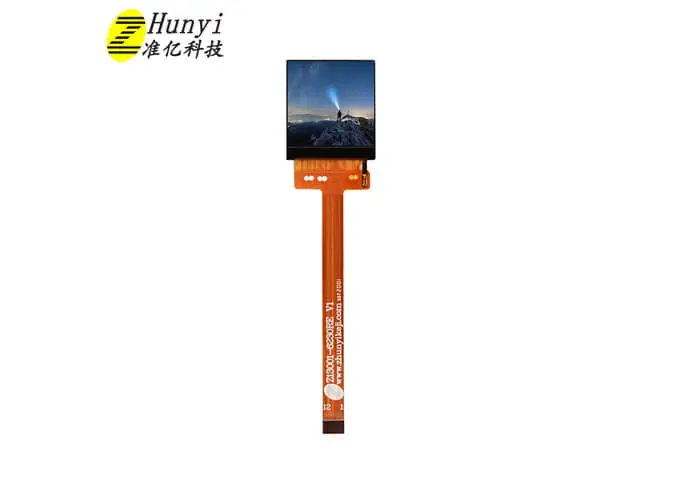

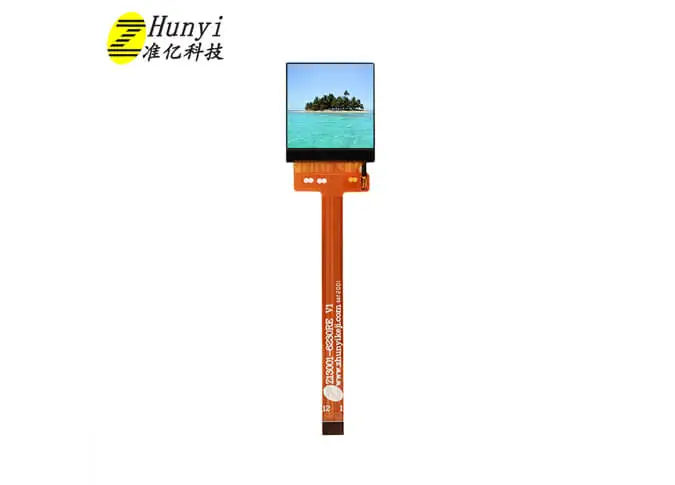

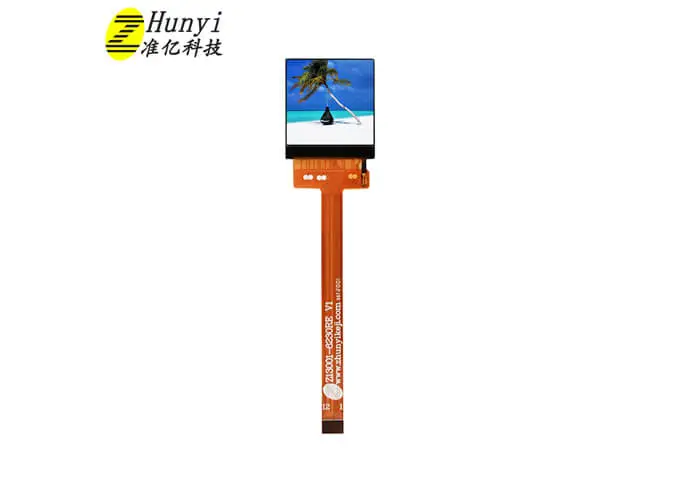

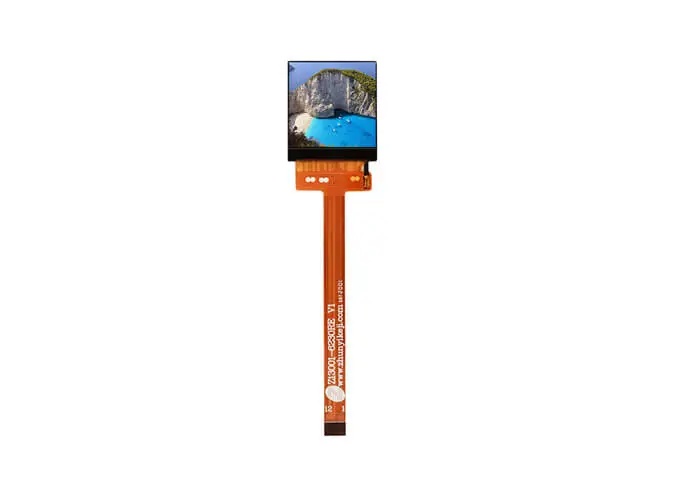

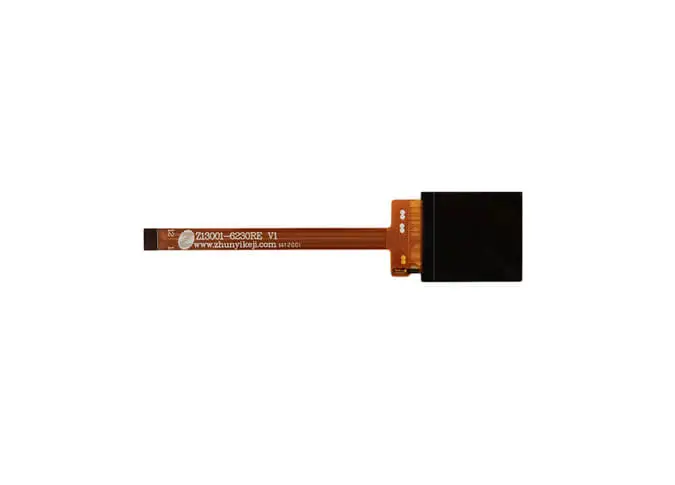

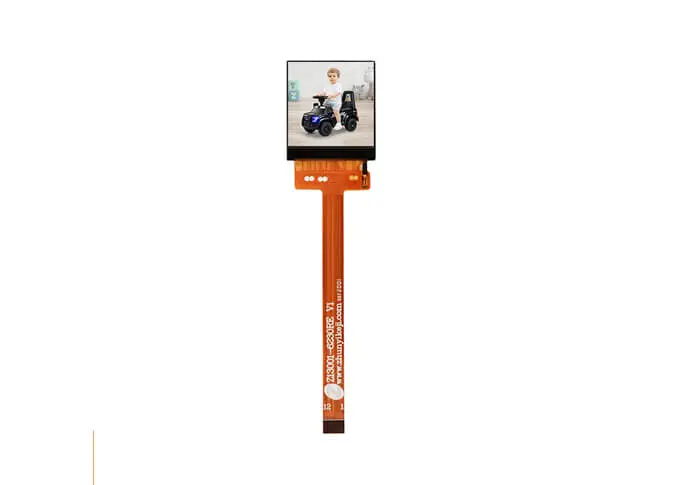

Z13001 240*240 1.3 pouces TFT LCD écran 4 fils SPI interface 500 lentes

  • Taille: 1.3 pouce

  • Résolution: 240*240

  • Conducteur IC: ST7789V

  • Interface: 4 Lane SPI

  • Angle de vue: IPS

  • Luminosité: 500 cd/m²

  • Panneau tactile: soutien CTP/RTP

  • Type d'approvisionnement: Usine/fabricant

  • Certification: ISO9001, IATF16949, ROHS, REACH

Demander un devis
ips lcd vs lcd display
ips lcd vs lcd display
tft and ips
ips lcd or tft which is better
tft lcd ips lcd
ips display vs tft lcd
ips tft lcd display
ips and lcd display difference
ips lcd
difference between tft and ips
ips tft manufacturers
ips tft
ips lcd vs lcd
tft ips display
ips lcd display full form
tft lcd ips
ips and tft display difference
lcd ips display
display type tft vs ips lcd
tft lcd ips suppliers
difference between lcd and ips
difference between ips lcd and tft
difference between ips lcd and lcd
ips lcd panel
difference between ips and lcd display
difference between ips and tft display

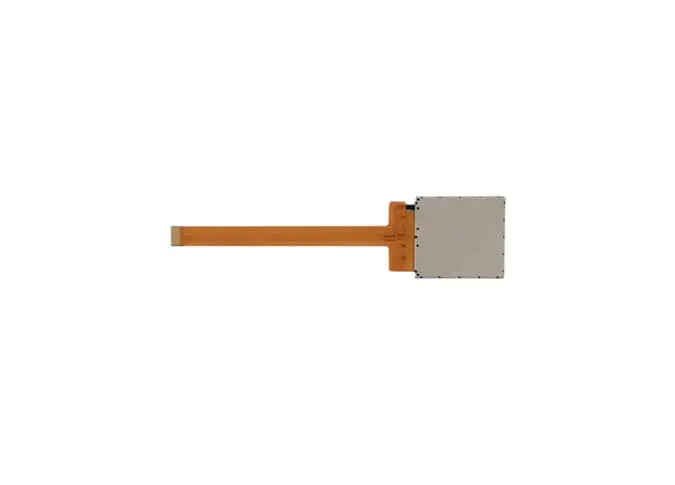

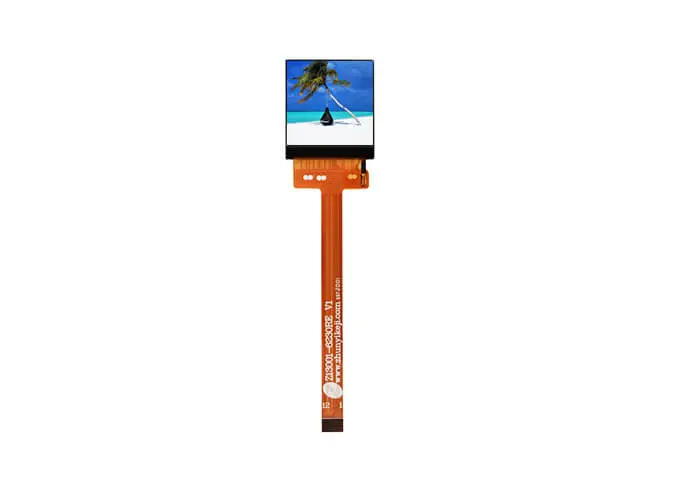

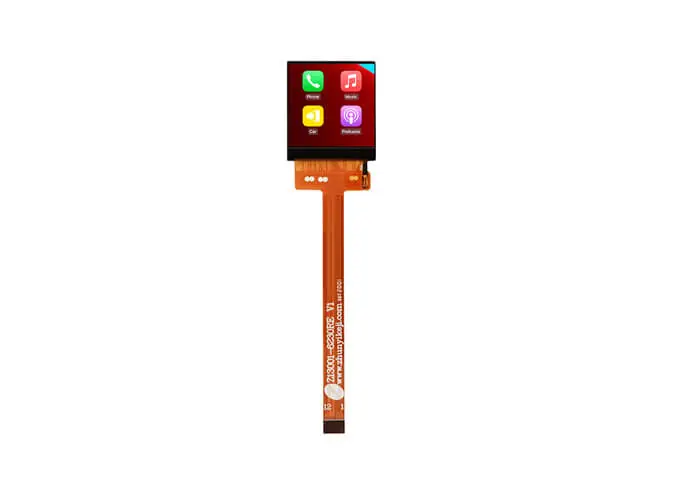

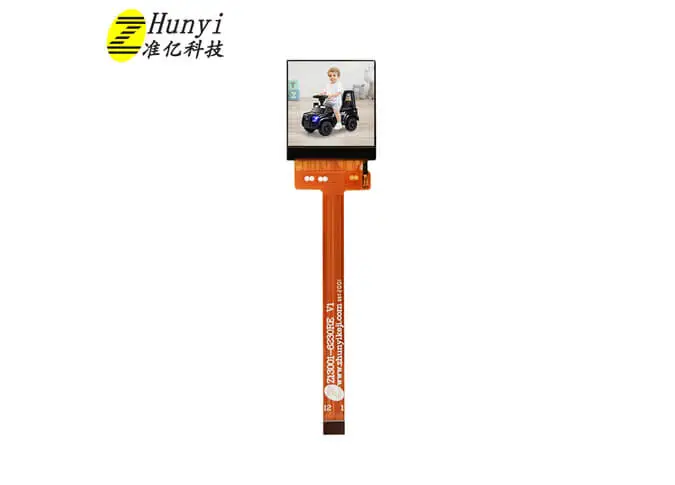

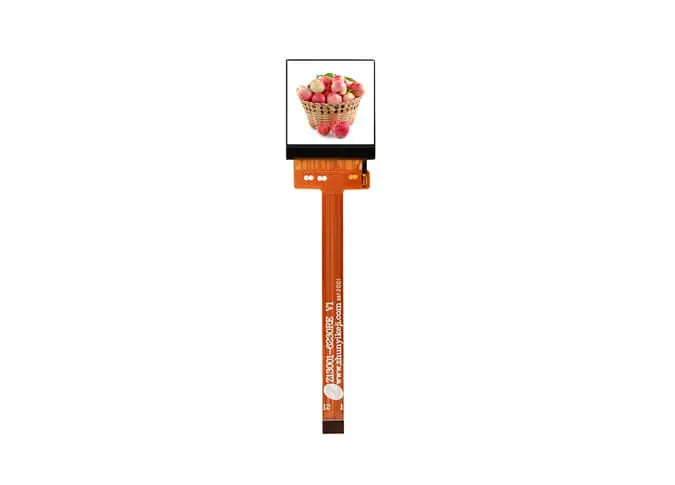

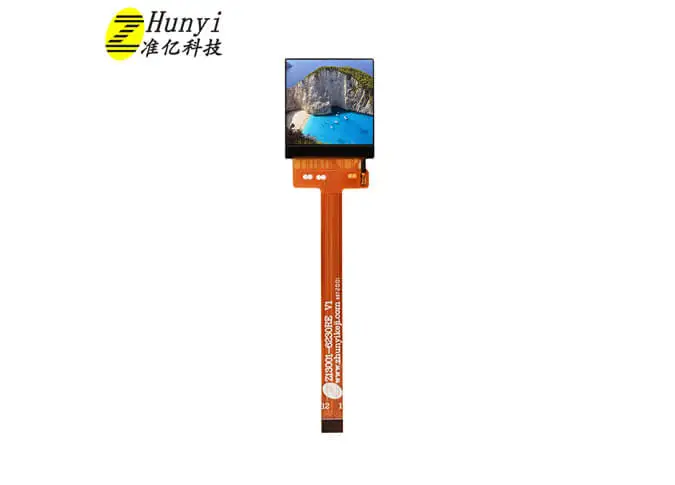

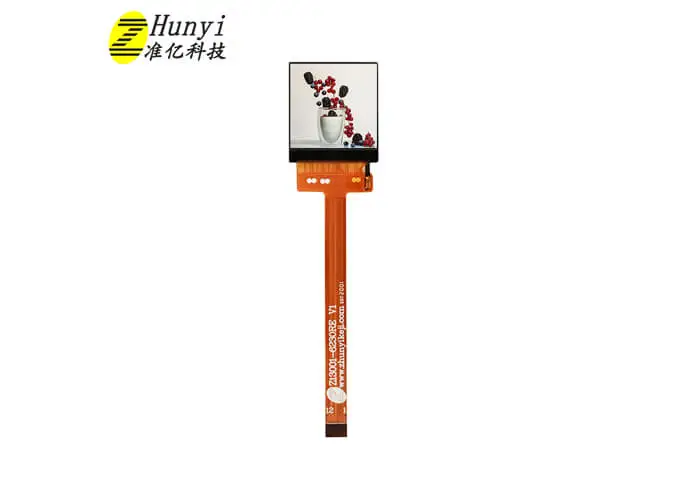

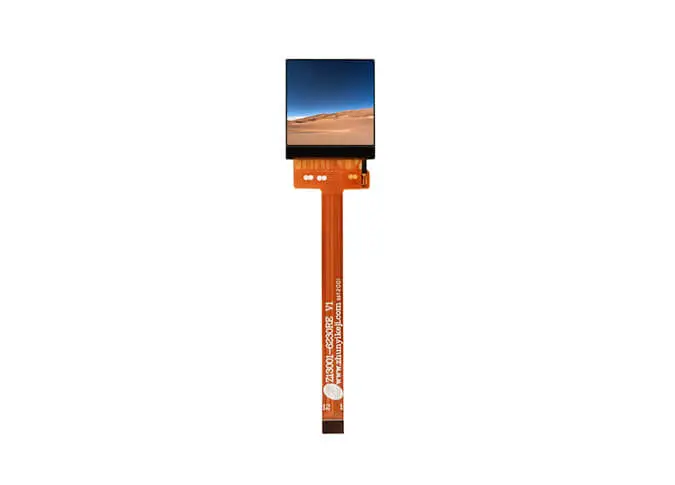

Aperçu de Z13001 240*240 1.3 pouces TFT LCD écran 4 fils SPI interface 500 lentes

1

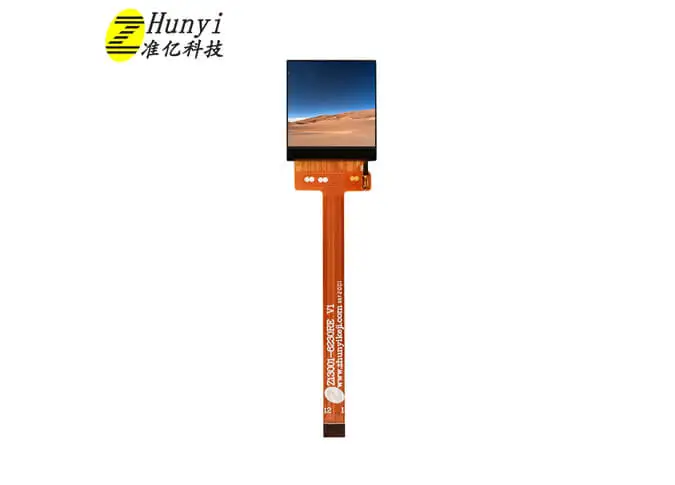

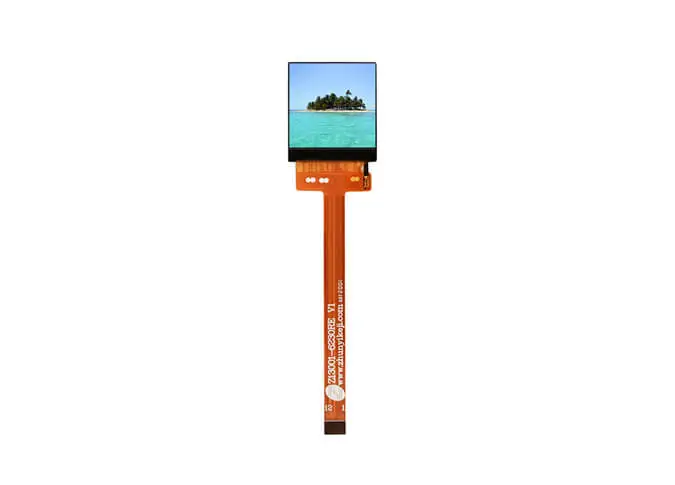

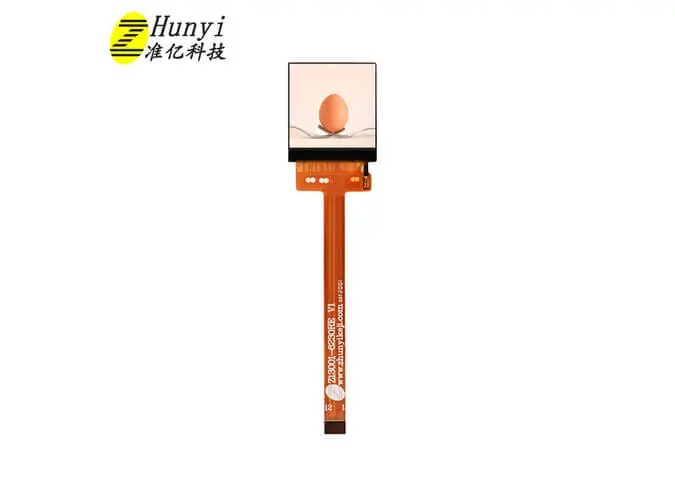

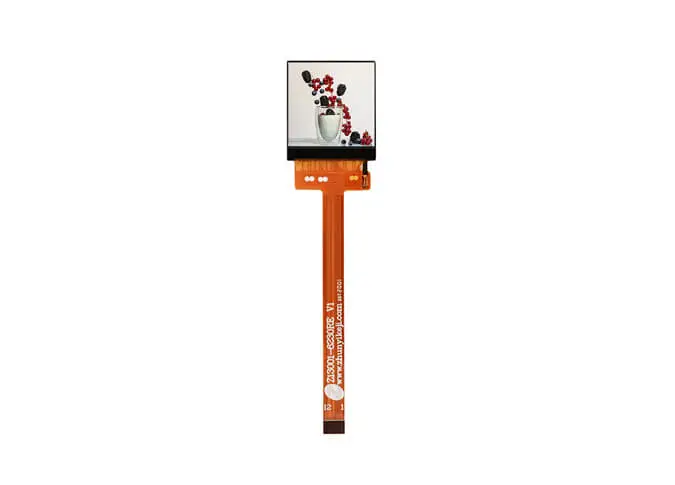

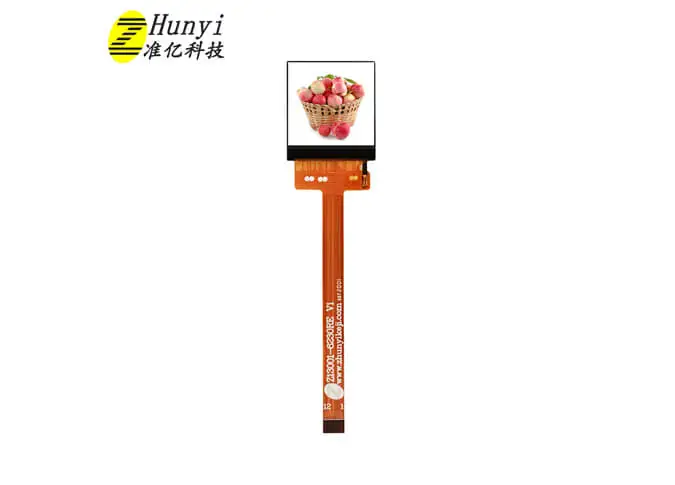

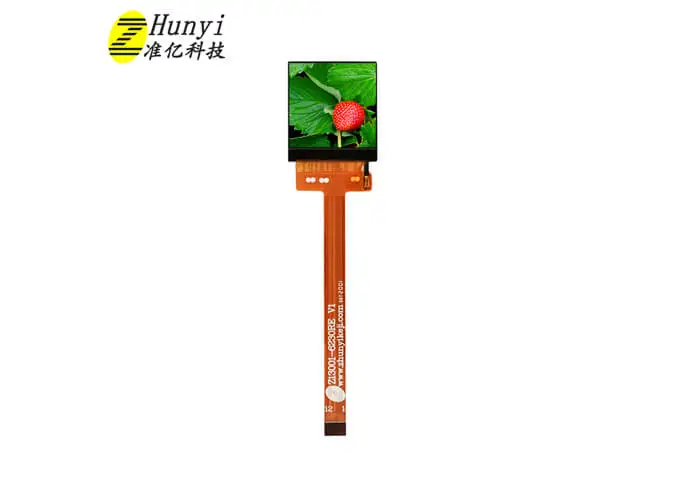

Z13001 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 240x240. La technique IPS (In-plan Switching) fait que ce module LCD de 1.3 "a un angle de vue plus large. CeciÉcran LCD portableEst intégré ST7789V pilote IC. Cet écran LCD TFT a-Si est doté d'une interface SPI à 4 fils.

2

Si vous avez la condition spéciale, comme le lecteur IC, l'interface, le FPC, le panneau tactile, le rétroéclairage, etc, leChine LCD module fabricantPeut également personnaliser pour vous.

3

En tant queFournisseur de module LCD carré, Nous effectuons ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.

4

Ainsi que notre populaire5.7 pouce 320 × 240 affichage, L'écran LCD carré de 1.3 pouces est largement utilisé montre intelligente, bracelet, oxymètre médical, instrument cosmétique, appareil électroménager, traducteur, dispositif de message, etc.

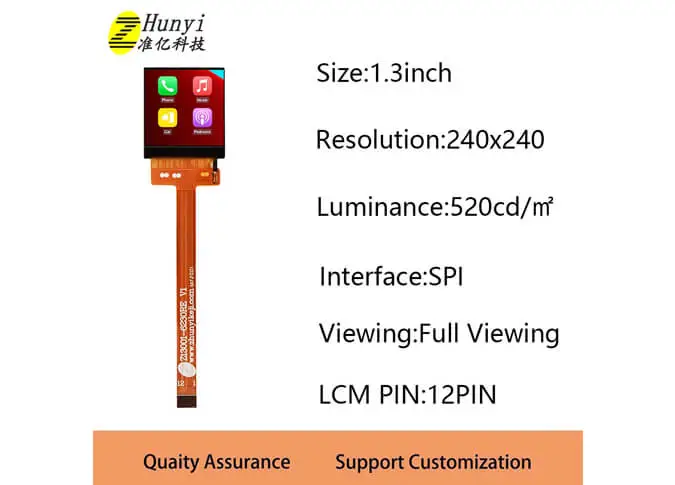

Spécifications de 240*240 1.3 pouces TFT LCD 4 Fil SPI Interface 500 lentes


Non.

Article

Spécification

Unité

1

Taille d'affichage (diagonale)

1.3

Pouce

2

Résolution d'affichage

240 (H) × RGB × 240 (V)

Pixels

3

Pitch Pixel

97.5 (H) × 97.5 (V)

Um

4

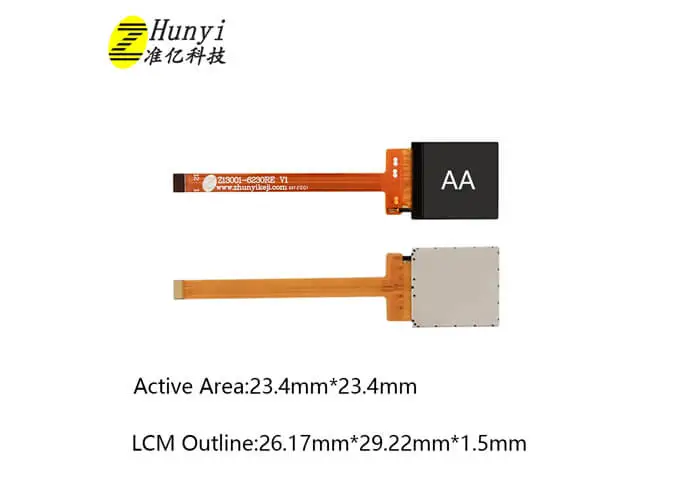

Dimension de contour LCM

(Sans FPC)

26.17 (W) × 29.22 (H) × 1.5 (T)

Mm

5

Dimension de contour LCD

25.8 (W) × 28.4 (H) × 0.4 (T)

Mm

6

Zone active LCD

23.4 (W) × 23.4 (H)

Mm

7

Direction de la vue (Inversion grise)

VUE COMPLÈTE

-

8

Conducteur IC

ST7789V2-G4-A

-

9

Arrangement des pixels

RGB-Rayure

-

10

Mode d'affichage

Noir normal

-

11

Élément de conduite de pixel

A-Si TFT

-

12

Transmittance LCD

Typ. : 4.5% Min: 4.0%

-

13

Rapport de contraste LCD

Typ. : 800 Min: 640

-

14

Version FPC

Z13001-6230RE V2

-

15

Interface

SPI

-

16

Température de fonctionnement

-20 °C ~ 70 °C

-

17

Température de stockage

-30 °C ~ 80 °C

-

18

Arrangement du rétroéclairage

LED/Série 1 2 Parallèle (2 lumières au total)

-

19

Luminance

520

Nit

20

Poids

0.003

Kg


Définition de l'interface Description de 240*240 1.3 pouces TFT LCD Affichage 4 fils SPI interface 500 lentes


NON DE PIN.

PIN DEF.

FONCTION DESC.

1

GND

Sol

2

LEDK

ALIMENTATION D'ALIMENTATION-POUR CATHODE DE SOL

3

LEDA

ALIMENTATION D'ALIMENTATION-POUR L'ANODE DE SOL

4

DMV

ALIMENTATION (2.8V/3.3V)

5-6

GND

Sol

7

D/C

Données LCM/code PIN de contrôle de commande

8

CS

LCM SPI Puce Select PIN

9

SCL

Horloge LCM SPI (SCL) (SCLK)

10

SDA

Entrée de données LCM SPI (SDA) (MOSI)

11

RÉINITIALISER

GOUPIN RÉINITIALISÉ LCM

12

GND

Sol

La tension de RÉINITIALISation doit être compatible avec la tension VDDI, ou il y a probablement un défaut d'écran noir lors de la mise sous tension.
