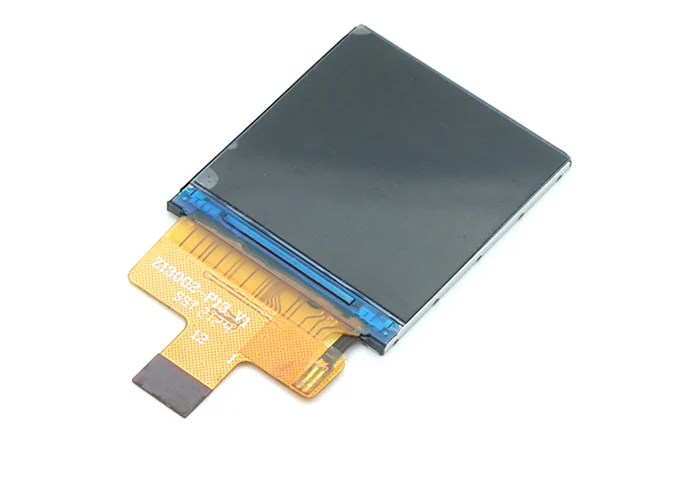

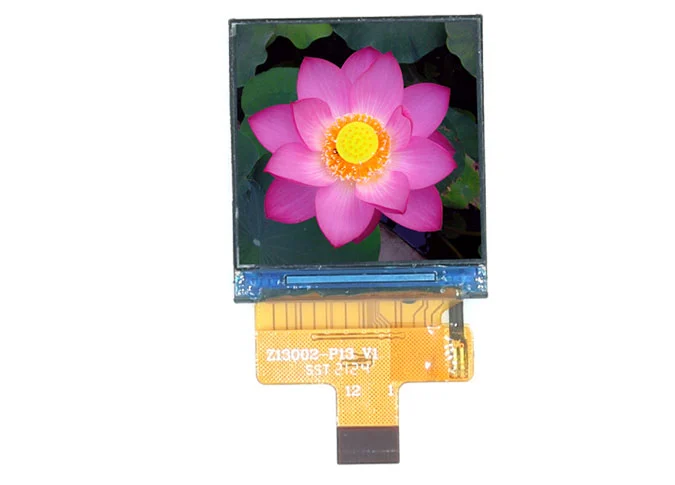

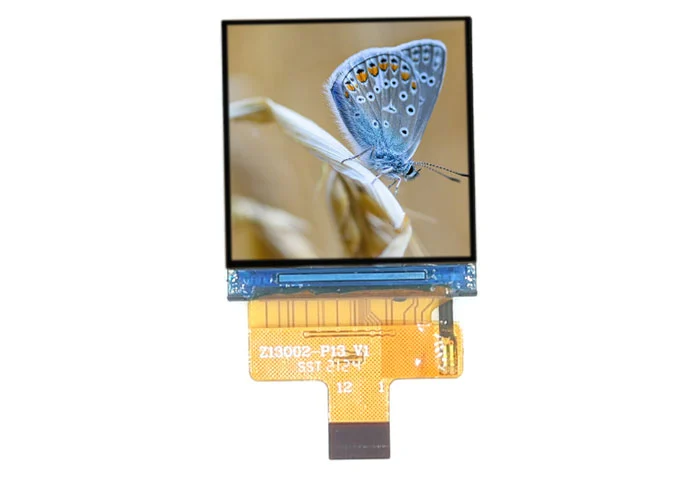

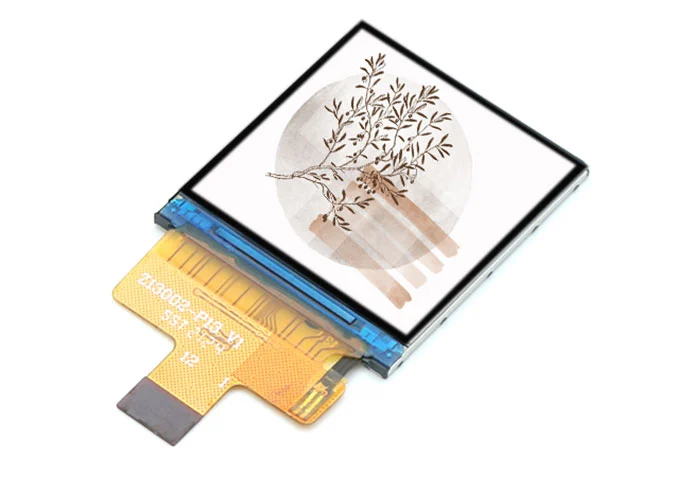

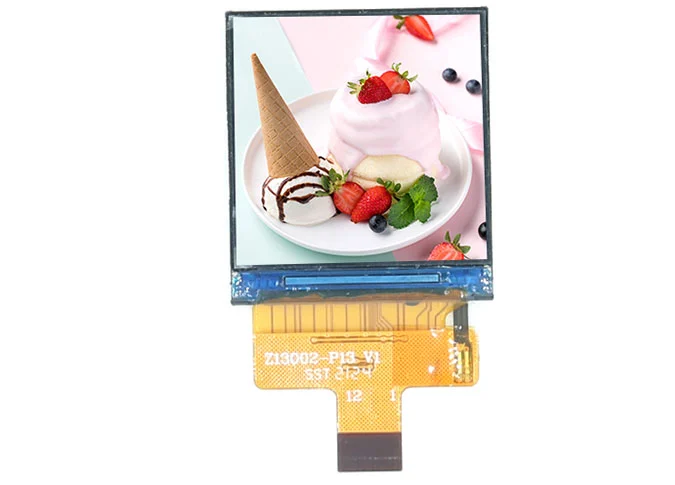

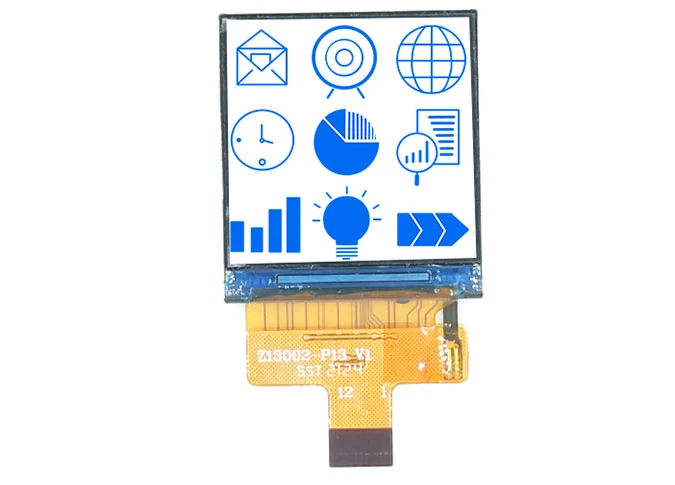

Z13002 Écran LCD 240*240 1.3 pouces IPS IC ST7789V Interface SPI

1

Taille d'affichage (diagonale)

1.3

Pouce

2

Résolution d'affichage

240 (H) × RGB × 240 (V)

Pixels

3

Pitch Pixel

97.5 (H) × 97.5 (V)

Um

4

Dimension de contour LCM

(Sans FPC)

26.17 (W) × 29.22 (H) × 1.5 (T)

Mm

5

Dimension de contour LCD

25.8 (W) × 28.4 (H) × 0.4 (T)

Mm

6

Zone active LCD

23.4 (W) × 23.4 (H)

Mm

7

Direction de la vue (Inversion grise)

VUE COMPLÈTE

-

8

Conducteur IC

ST7789V2-G4-A

-

9

Arrangement des pixels

RGB-Rayure

-

10

Mode d'affichage

Noir normal

-

11

Élément de conduite de pixel

A-Si TFT

-

12

Transmittance LCD

Typ. : 4.65% Min: 4.18%

-

13

Rapport de contraste LCD

Typ. : 800 Min: 640

-

14

Version FPC

Z13002-P13 V1

-

15

Interface

SPI

-

16

Température de fonctionnement

-20 °C ~ 70 °C

-

17

Température de stockage

-30 °C ~ 80 °C

-

18

Arrangement du rétroéclairage

LED/Série 1 2 Parallèle (2 lumières au total)

-

19

Luminance

520

Nit

20

Poids

0.003

Kg

1

GND

Sol

2

LEDK

ALIMENTATION D'ALIMENTATION-POUR CATHODE DE SOL

3

LEDA

ALIMENTATION D'ALIMENTATION-POUR L'ANODE DE SOL

4

DMV

ALIMENTATION (2.8V/3.3V)

5-6

GND

Sol

7

D/C

LCM Données d'affichage/broche de sélection de commande dans l'interface parallèle

8

CS

LCM SPI Puce Select PIN

9

SCL

Horloge LCM SPI (SCL) (SCLK)

10

SDA

Entrée de données LCM SPI (SDA) (MOSI)

11

RÉINITIALISER

GOUPILLE DE RÉINITIALISER LCM

12

GND

Sol

La tension de RÉINITIALISation doit être compatible avec la tension VDDI, ou il y a probablement un défaut d'écran noir lors de la mise sous tension.
