Taille: 1.3 pouce
Résolution: 240*240
Interface LCD: SPI
Interface tactile: IIC
Panneau tactile: capacitif
Conducteur IC: ST7789V2
Contrôleur tactile: CST816D
Angle de vue: IPS
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

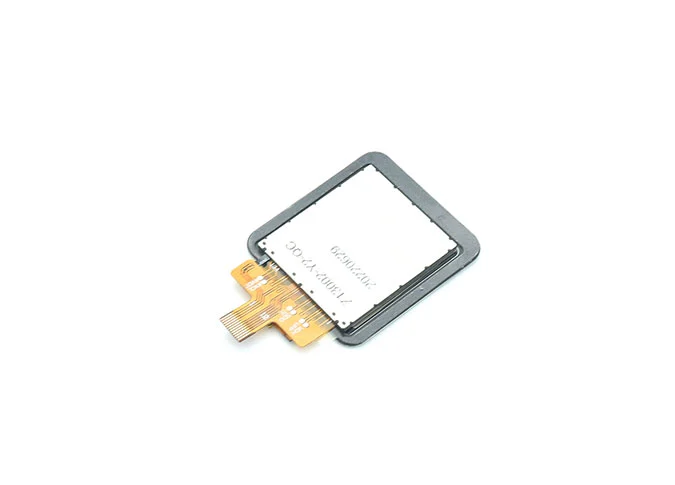

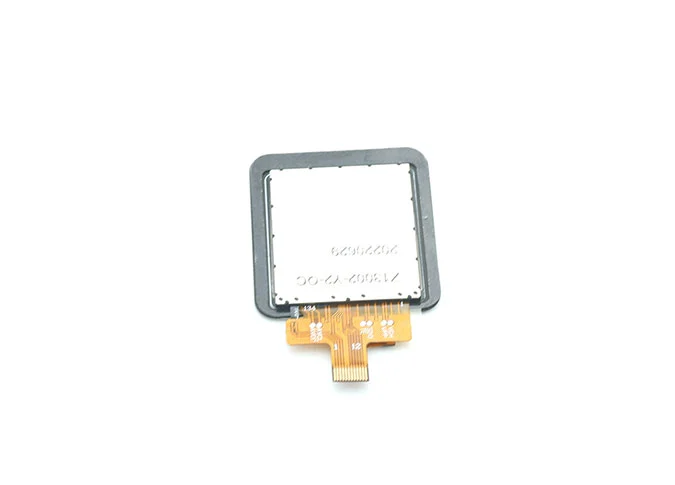

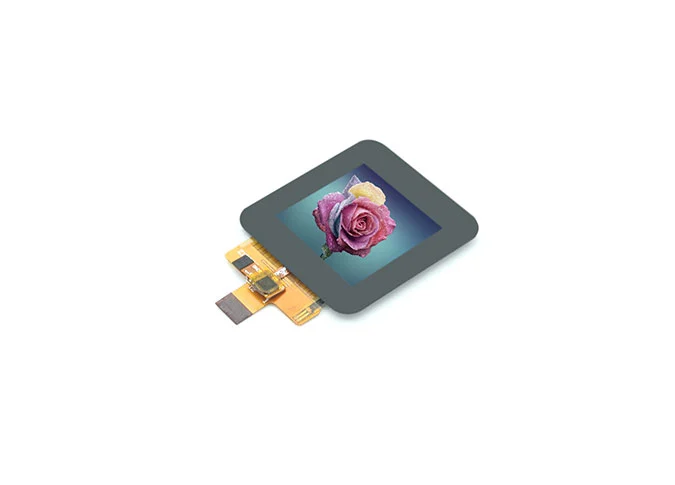

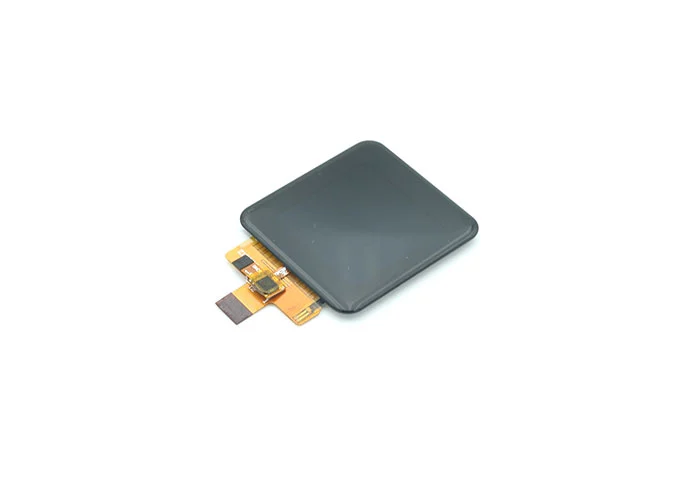

Z13002-ZC est un écran à cristaux liquides (LCD) à transistor à matrice active de couleur à couche mince (TFT) avec capacitifPanneau LCD TFT carré, QVGA 240*240. Cet écran tactile TFT est intégré au pilote LCD ST7789V2 IC et au contrôleur tactile CST816D. Ce module tactile LCD TFT a-Si est doté d'une interface SPI et I2C.
Si vous avez la condition spéciale, comme le lecteur IC, l'interface, FPC, panneau tactile, rétroéclairage, luminosité, couleur, etc., comme unChine fabricant LCD personnalisé, Nous pouvons également personnaliser pour vous.
En tant queChine fournisseur d'affichage LCD, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
Cet écran tactile LCD carré de 1.3 pouces est largement utilisé dans la montre intelligente, le bracelet, l'oxymètre médical, l'instrument cosmétique, l'appareil ménager, le traducteur, le dispositif de message, le thémomètre infrarouge, la maison intelligente, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 1.3 | inch |
2 | Display Resolution | 240 (H) × RGB × 240 (V） | pixels |
3 | Pixel Pitch | 97.5 (H) × 97.5 (V） | um |

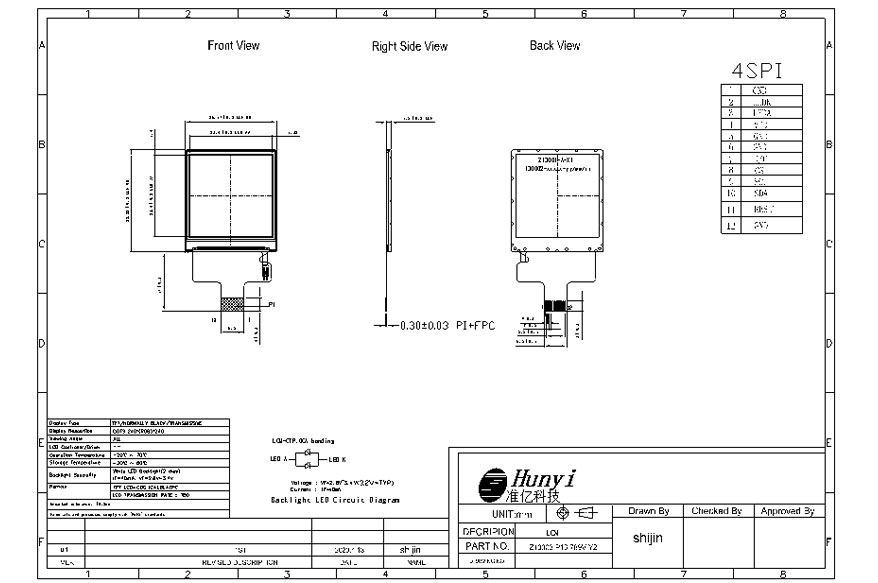

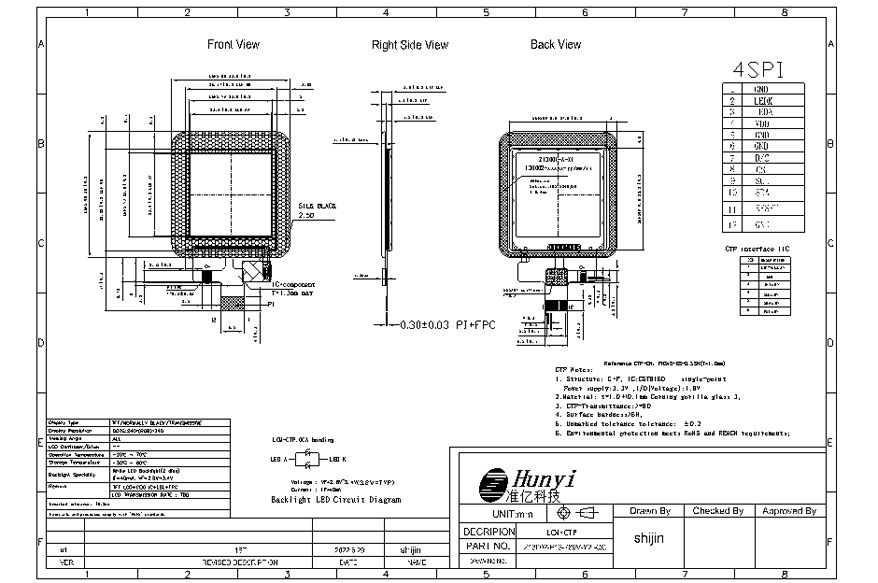

4 | LCM Outline Dimension (Without FPC） | 26.17 (W) × 29.22 (H) × 1.5 (T) | mm |
5 | LCD Outline Dimension | 25.8 (W) × 28.4 (H) × 0.4 (T) | mm |
6 | LCD Active Area | 23.4 (W) × 23.4 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7789V2-G4-A | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.65% Min: 4.18% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 640 | - |
14 | FPC Version | Z13002-P13 V1 | - |
15 | Interface | SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 2 Parallel (2 lights in total) | - |
19 | Luminance | TBD | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
4 | VDD | POWER SUPPLY (2.8V/3.3V） |
5-6 | GND | Ground |
7 | D/C | LCM Display data/command selection pin in parallel interface |
8 | CS | LCM SPI Chip Select PIN |
9 | SCL | LCM SPI clock (SCL) clock (SCLK) |
10 | SDA | LCM SPI data (SDA) data input (MOSI) |
11 | RESET | LCM RESET PIN |
12 | GND | Ground |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
3.2 TLCM
