Taille: 1.46"
Résolution: 360x360
Interface LCD: QSPI
Conducteur IC:ST77916
Angle de vue: IPS
Type d'approvisionnement: Usine/fabricant
Certification:ISO9001,IATF16949,ROHS,REACH

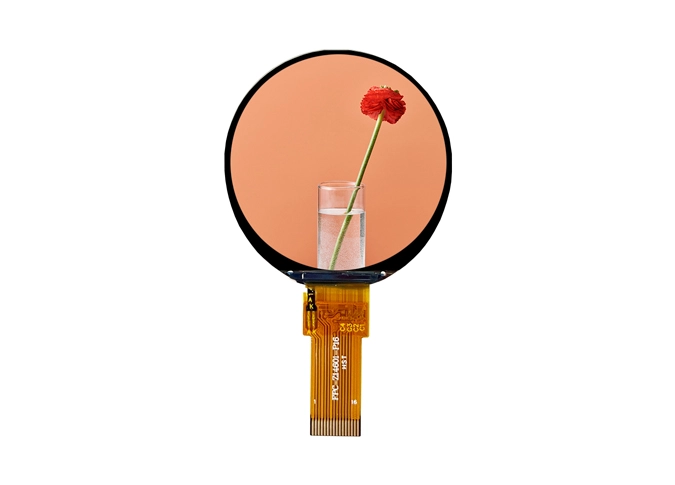

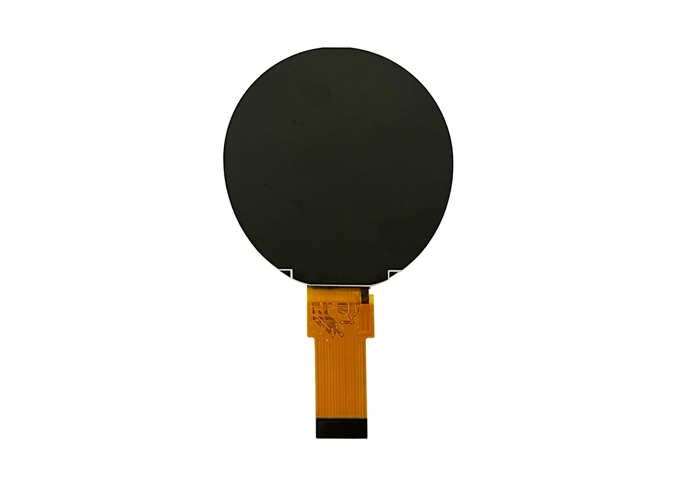

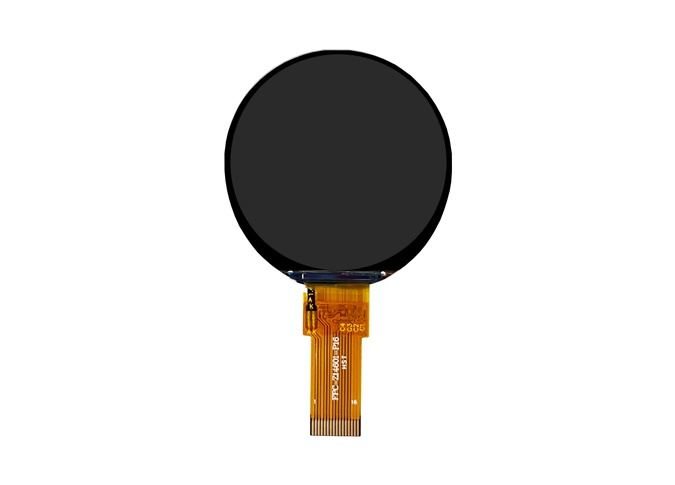

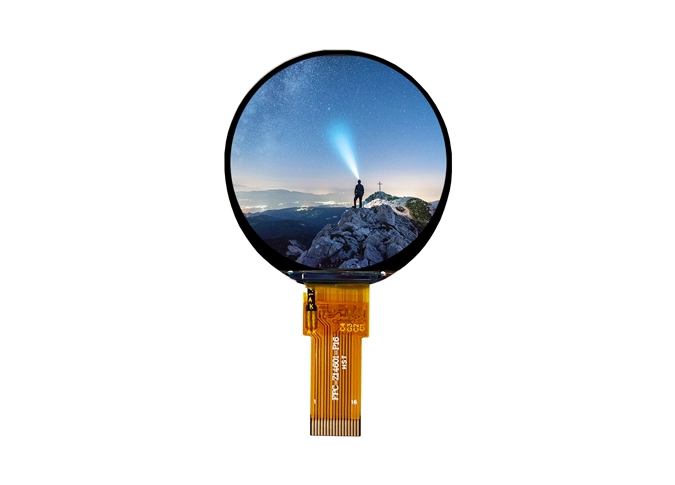

Z146001 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 360 360 *. La technique IPS (Commutation dans le plan) permet à ce module LCD de 1.46 "d'avoir un angle de vue plus large. Cet écran LCD TFT a-Si est fourni avec une interface SPI. Le pilote intégré à l'écran ST77916.
Si vous avez des exigences spéciales, comme le pilote IC, l'interface, le FPC, le panneau tactile, le rétroéclairage, etc, nous pouvons personnaliser pour vous.
Notre usine réalise ISO 9001:2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD circulaire de 1.46 "est largement utilisé sur le tableau de bord, les lunettes VR, médicales, les jauges, les balances, les compteurs, les appareils portables, les appareils ménagers, le thermostat, le contrôle domestique, l'interrupteur rotatif, le bouton, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 1.46 | inch |
2 | Display Resolution | 360(H) × RGB × 360 (V) | pixels |
3 | Pixel Pitch | 102.6x102.6 | um |
4 | LCM Outline Dimension (Without FPC) | 39.3 (W) ×40.96 (H) ×1.6 (T) | mm |
5 | LCD Outline Dimension | 38.936x40.706 | mm |
6 | LCD Active Area | 36.94 (W) ×36.94 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST77916 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 2.94% Min:2.5% | - |
13 | LCD Contrast Ratio | Typ.: 1200 Min:900 | - |
14 | FPC Version | Z14601-P16 V1 | - |
15 | Interface | 4LINE-SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/ 1Series3Parallel | - |
19 | Luminance | 300(typ) | nit |
20 | Weight | 0.003 | g |
. | Symbol | Function |
1 | GND | Power ground |
2 | LEDA | Power for LED back light anode (+) |
3 | LEDK | Power for LED back light cathode(-) |
4 | GND | Power ground |
5 | LCD VCC _ | Power supply( 3.3V) |
6 | IOVCC | I/O Power supply(1.8V/3.3V) |
7 | GND | Power ground |
8 | SDA | LCM SPI data (SDA) data input (MOSI) |
9 | D/CX | Display data/command selection pin in 4-line serial interface. |
10 | SCL | LCM SPI clock (SCL) clock (SCLK) |
1 1 | CS | Chip selection pin |
12 | RESET | This signal will reset the device and it must be applied to properly initialize the chip,signal is active low |
13 | FMARK (TE) | Tearing effect signal is used to synchronize MCU to frame memory ，if not use let this pin open. |
14-16 | GND | Power ground |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
