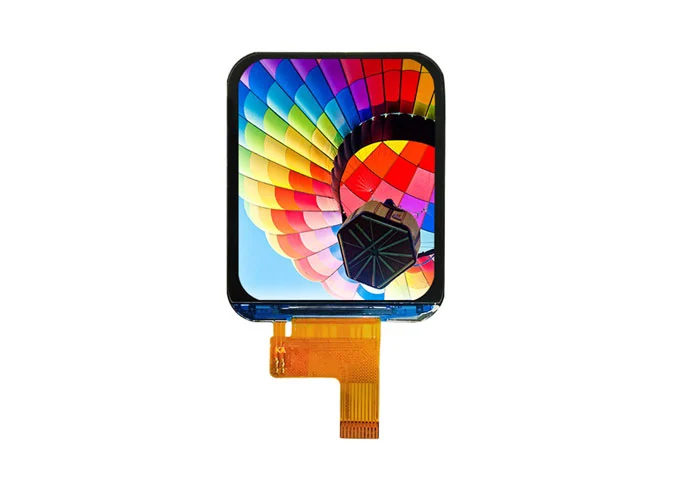

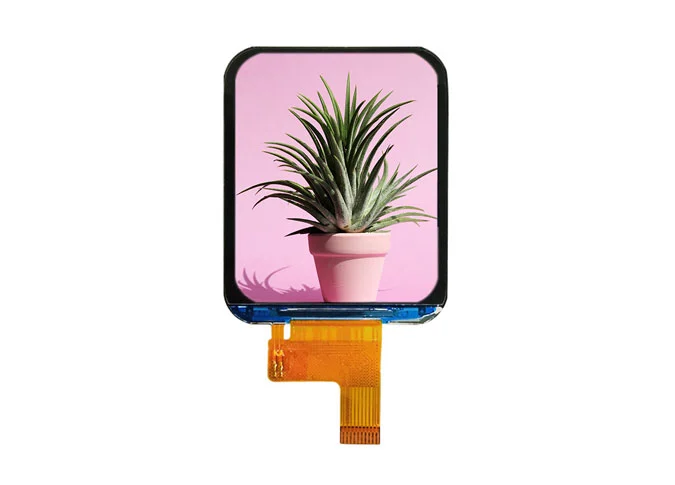

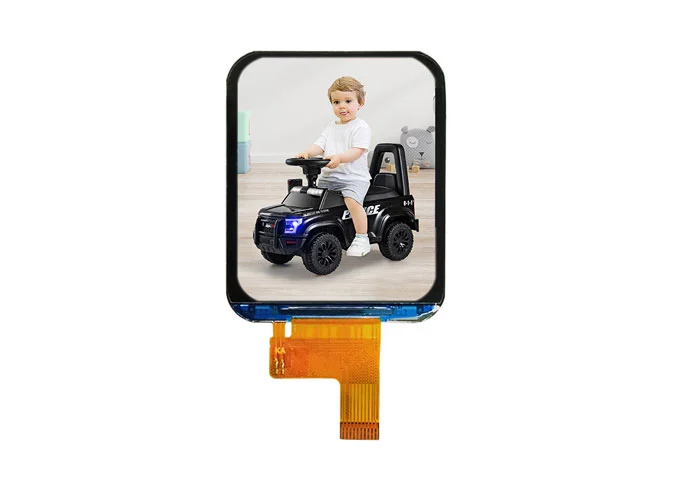

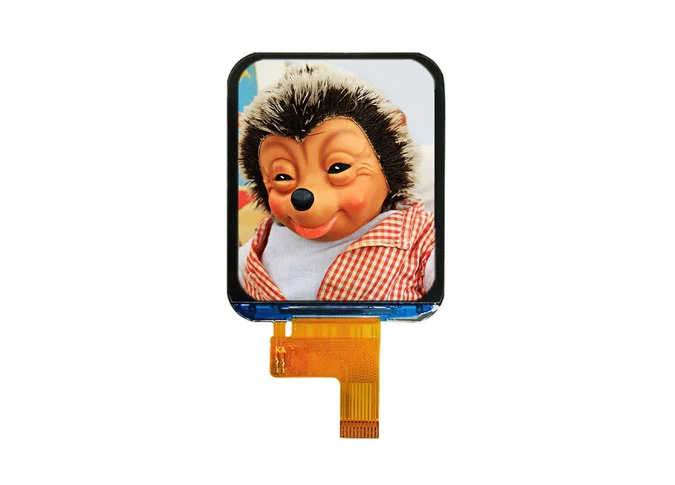

Z169001 Vente Chaude 1.69 Pouce 240*280 LCD Affichage SPI Interface

1

Taille d'affichage (diagonale)

1.69

Pouce

2

Résolution d'affichage

240 (H) × RGB × 280 (V)

Pixels

3

Pitch Pixel

116.55 (H) × 116.55 (V)

Um

4

Dimension de contour LCM

(Sans FPC)

30.07 (W) × 37.43 (H) × 1.6 (T)

Mm

5

Zone active LCD

27.97 (W) × 32.63 (H)

Mm

6

Direction de la vue (Inversion grise)

VUE COMPLÈTE

-

7

Conducteur IC

ST7789V3-G6

-

8

Arrangement des pixels

RGB-Rayure

-

9

Mode d'affichage

Noir normal

-

10

Élément de conduite de pixel

A-Si TFT

-

11

Transmittance LCD

Typ. : 5.0% Min: 5.0%

-

12

Rapport de contraste LCD

Typ. : 1000

-

13

Version FPC

Z169001-P10 V1

-

14

Interface

SPI

-

15

Température de fonctionnement

-20 °C ~ 70 °C

-

16

Température de stockage

-30 °C ~ 80 °C

-

17

Arrangement du rétroéclairage

LED/Série 1 3 Parallèle (3 lumières au total)

-

18

Luminance

Typ. : 450

Nit

19

Poids

À déterminer

Kg

1

LEDK

Puissance LED BL-.

2

GND

Sol

3

FMARK

Goupille de sortie d'effet déchirant. Signal de sortie faible attente envoyer des données d'image.

4

SDA

Broche d'entrée/sortie signal série.

5

RS

Sélectionnez "Données ou commande" pin données H; commande L

6

SCL

Broche d'entrée du signal d'horloge en série

7

CS

Puce activer la broche de sélection. L: activer la puce

8

RÉINITIALISER

Goupille de réinitialisation du système.

9

IOVCC

Alimentation: Portée d'application (1.65V ~ 3.3V)

10-11

VCI

Alimentation: Portée d'application (2.5V ~ 3.3V)

12-13

GND

Sol

14-15

LEDA

Puissance LED BL +.

La tension de RÉINITIALISation doit être compatible avec la tension IOVCC, ou il y a probablement un défaut d'écran noir lors de la mise sous tension.
