Z18001 1.8 pouces 128*160 panneau d'affichage LCD 8-bit MCU Interface

  • Taille: 1.77 pouce

  • Résolution: 128*160

  • Interface: MCU 8-bit

  • Angle de vue: IPS

  • Luminosité: 350 cd/m²

  • Panneau tactile: soutien CTP/RTP

  • Type d'approvisionnement: Usine/fabricant

  • Certification: ISO9001, IATF16949, ROHS, REACH

Demander un devis

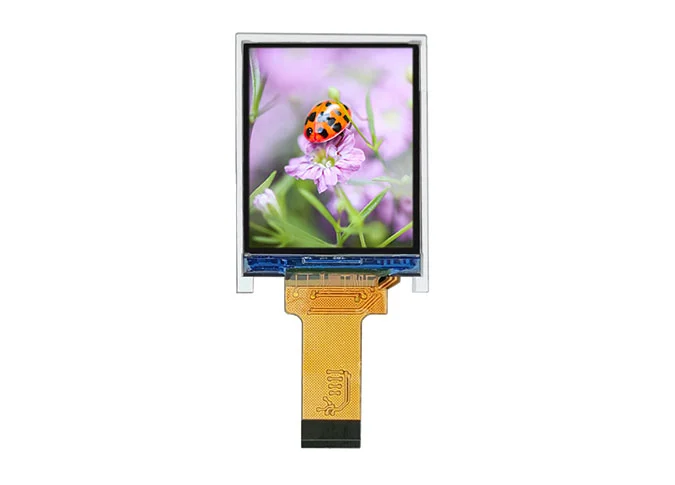

1.8 inch tft display
1.8 inch tft display

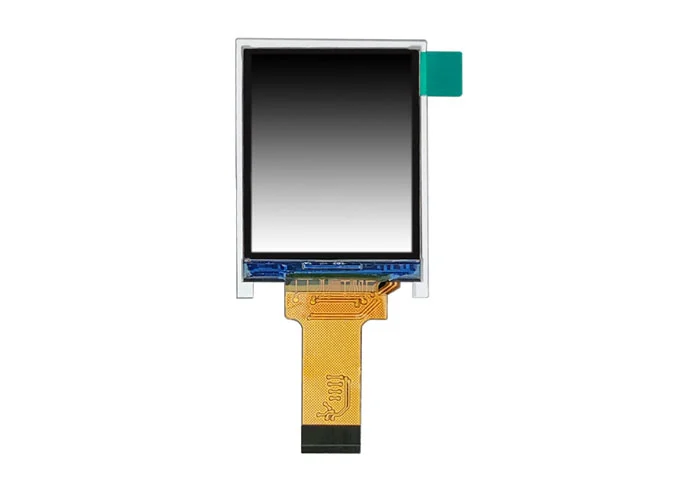

1.8 tft lcd

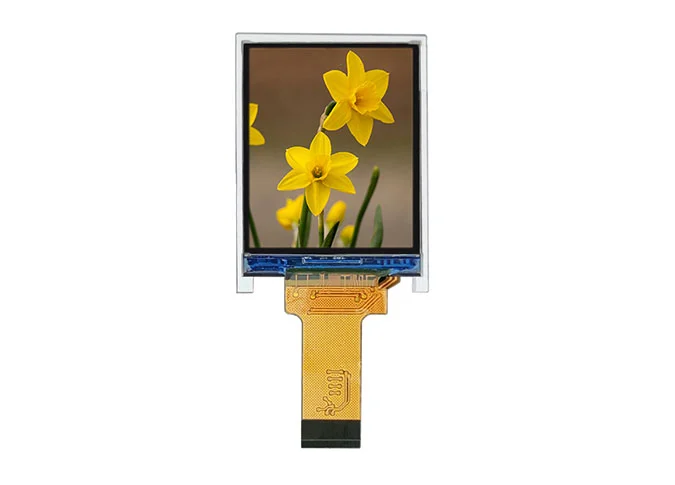

1.8 tft lcd display
lcd 128x160
1.77 inch lcd display

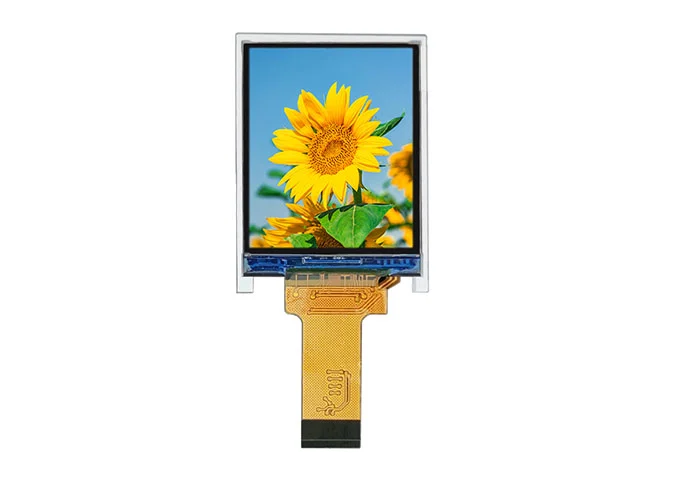

st7735s display

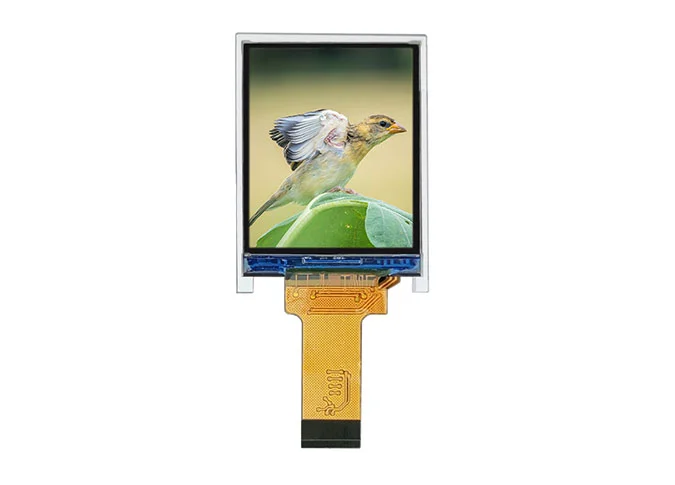

display st7735

Vue d'ensemble de l'interface MCU 8 bits du panneau d'affichage LCD 128*160 1.8 pouces Z18001

1

Z18001 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 160 128 *. La technique IPS (In-plan Switching) fait que ce module LCD de 1.77 "a un angle de vue plus large. CeciModule d'affichage LCD en grosEst intégré GC9106 pilote IC. Ce module LCD TFT a-Si est doté d'une interface MCU 8 bits, d'une luminosité 350 cd/m².

2

Si vous avez la condition spéciale, comme l'interface IC de lecteur, FPC, panneau tactile, rétro-éclairage, etc., en tant que professionnelFabricant d'affichage LCD personnalisé, Nous pouvons également personnaliser pour vous.

3

En tant que leaderChine LCD module fabricant, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.

4

L'écran LCD de 1.77 pouces est une montre intelligente, un oxymètre médical, un instrument cosmétique, un appareil électroménager, un traducteur, un lecteur de musique, une maison intelligente, une industrie, etc.

Spécifications de Z18001 1.8 pouces 128*160 panneau d'affichage LCD interface MCU 8 bits


ArticleAffichage principalUnité
Nombre de pixels128 * RGB * 160Pixel
Dimension de contour LCM34.00 (W) * 45.80 (H) * 2.45 (T)Mm
Dimension de contour LCD31.83 (W) * 41.42 (H) * 1.0 (T)Mm
Zone active28.03*35.04Mm
Pitch Pixel0.073*0.219Mm
Mode d'affichageBlanc normal
Arrangement des pixelsBande verticale RGB
Direction de visionnement12 heures
Configuration de couleurRGB
Transmittance LCDTyp: 6.9%; Min: 6.21%
Rapport de contraste LCDTyp: 300; Min: 200
Version FPCZ018001-EWQ001 V3
InterfaceInterface de bus MCU 8 bits
Température de fonctionnement-30 ℃ ~ 80 ℃
Température de stockage-40 ℃ ~ 85 ℃
Arrangement de rétroéclairageLED / 3 parallèle
Luminance-
Poids-


Description de la définition de l'interface Z18001 128*160 1.8 pouces panneau d'affichage LCD interface MCU 8 bits


NON DE PIN.PIN DEF.FONCTION DÉC.
1LED-KALIMENTATION D'ALIMENTATION-POUR CATHODE DE SOL
2LED-AALIMENTATION D'ALIMENTATION + POUR L'ANODE DE SOL
3GNDSol
4VCIALIMENTATION (2.8V)
5IOVCCFOURNITURE DE PUISSANCE I/O (1.8V)
6TECette broche est FMARK, si elle n'est pas utilisée, laissez-la ouverte
7CSSignal de sélection de puce.
8RÉINITIÉBroche de réinitialisation du signal (1.8V)
9RSSol
10WRÉcrire le signal stroboscopique.
11RDLisez le signal stroboscopique.
12B7Bus de données d'interface parallèle MCU.
13B6Bus de données d'interface parallèle MCU.
14B5Bus de données d'interface parallèle MCU.
15B4Bus de données d'interface parallèle MCU.
16B3Bus de données d'interface parallèle MCU.
17B2Bus de données d'interface parallèle MCU.
18B1Bus de données d'interface parallèle MCU.
19B0Bus de données d'interface parallèle MCU.
20GNDSol


Sujets populaires qui peuvent vous être intéressés:


Produits
Contactez-nous

La technologie Zhunyi fait attention à la qualité et au service. Bienvenue à nous rendre visite et à joindre les mains pour un avenir prospère.

Contact Info
Nous envoyer un courriel
sales@zhunyikeji.com
Appelez-nous
+86-0755-2790-3035
Adresse
2nd, 3rd and 8th Floor, Dongshan plant, Huafeng First Science Park, Sanwei, Bao'an District, Shenzhen, China
Demander un devis

RELATED Affichage LCD IPS TFT

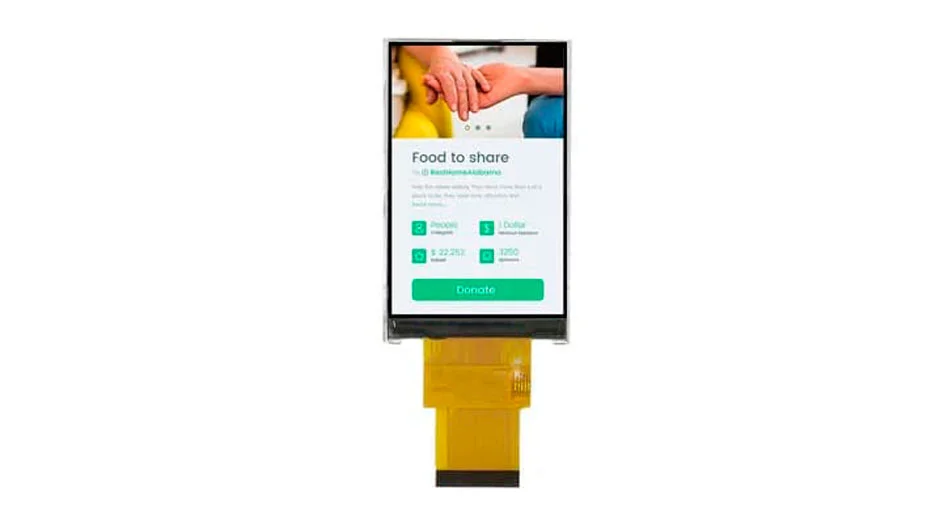

Z30074 3 pouces TPS LCD Module 40PIN RGB SPI 480*854 520 Nits ST7701S Pilote IC Z30074 3 pouces TPS LCD Module 40PIN RGB SPI 480*854 520 Nits ST7701S Pilote IC
