Z185001 Écran LCD 1920x1080 LVDS de 18.5 pouces avec luminosité 1000cd/m2

  • Taille: 18.5"

  • Résolution: 1920*1080

  • Interface:LVDS

  • Angle de vue: IPS

  • Type d'approvisionnement: Usine/fabricant

  • Certification:ISO9001,IATF16949,ROHS,REACH

Demander un devis

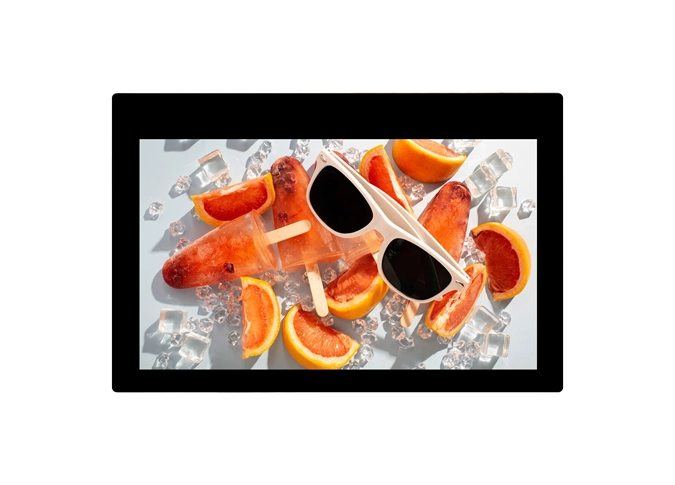

tft lcd panel
tft lcd panel

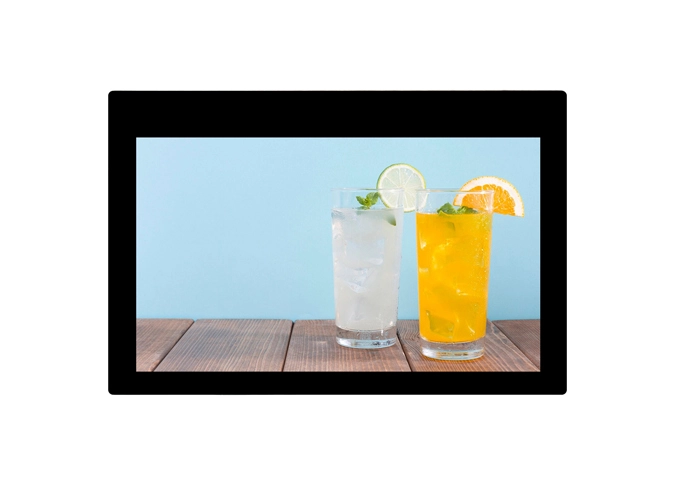

tft lcd screen

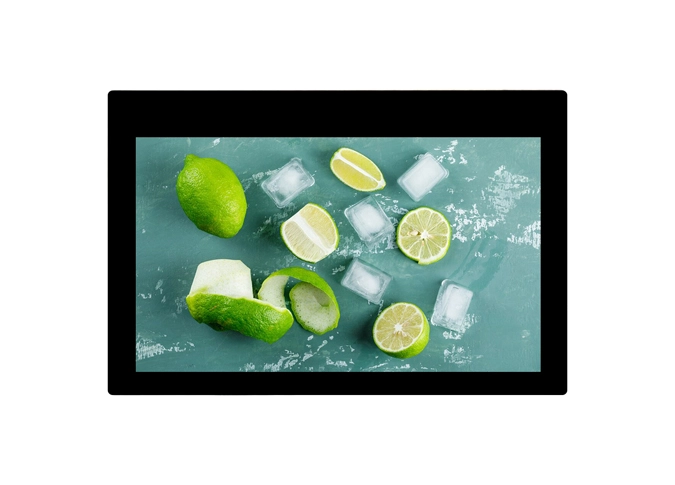

display lcd tft

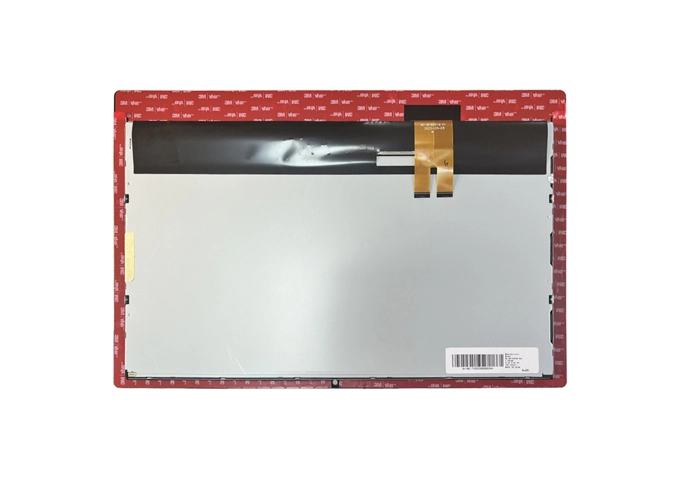

display tft lcd
lcd display tft

Aperçu de l'écran LCD LVDS 1920x1080 18.5 pouces Z185001 avec une luminosité de 1000cd/m2

1

Z185001 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 1080 1920 *. La technique IPS(In-plan Switching) permet à ce module LCD 18.5 "d'avoir un angle de vue plus large. Cet écran TFT a-Si est équipé d'une luminance LVDS interface.1000 cd/m2.

2

Si vous avez des exigences spéciales, comme le pilote IC, l'interface, le FPC, le panneau tactile, le rétroéclairage, etc, nous pouvons également personnaliser pour vous.

3

Notre usine réalise ISO 9001:2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.

4

L'écran LCD de 18.5 "est largement utilisé sur ordinateur, moinitor, ordinateur portable, appareil commercial, supermarché, moniteur, tablette, code QR, maison intelligente, kiosques de vente au détail, électronique grand public, publicité, distributeur automatique, éducation, aviation et aérospatiale, avis ect.

General Specifications Z185001 18.5 Inch 1920x1080 LVDS LCD Screen with Hight Brightness 1000cd/m2


ITEMS


Unit

SPECIFICATIONS

Screen Dingonal

[mm]

-

Active Area

[mm]

408.96（H） ×230.04（V）

Pixels H x V

-

1920 x 3(RGB)×1080

Pixels Pitch

[um]

213(per one triad) × 213

Pixels Arrangement

-

R.G.B. Vertical Stripe

Display Mode

-

VA Mode,Nomrally Black

White Luminance(Center)

[cd/m²]

1000（Typ.）

Contrast Ratio

-

1200 （Typ.）

Response Time

[msec]

14ms (Typ.on/off)

Viewing Angle

[degree]

89/89/89/89

Outline Dimension

[mm]

430.6(H) x 254.6(V) x 9.8(D) (Typ.)

Electrical Interface

-

Dual Channel LVDS

Support Color


16.7M colors

Surface Treatment


Haze:25%


Temperature

Range Operating

Storage(Shipping)



[oC]

[oC]



0 to +50℃

-20 to+60℃



LVDS Connector Z185001 18.5 Inch 1920x1080 LVDS LCD Screen with Hight Brightness 1000cd/m2


Pin NoSymbolDescriptionPin NOSymbolDescription
1RXO0-Negative Transmission data of Pixel 0(ODD)16RXE1+Positive Transmission data of Pixel 1 (EVEN)
2RXO0+Positive Transmission data of Pixel 0(ODD)17GNGPower Ground
3RXO1-Negative Transmission data of Pixel 1 (ODD)18RXE2-Negative Transmission data of Pixel 2 (EVEN)
4RXO1+Positive Transmission data of Pixel 1 (ODD)19RXE2+Positive Transmission data of Pixel 2 (EVEN)
5RXO2-Negative Transmission data of Pixel 2 (ODD)20RXEC-Negative Transmission Clock (EVEN)
6RXO2+Positive Transmission data of Pixel 2(ODD)21RXEC+Positive Transmission Clock (EVEN)
7GNDPower Ground22RXE3-Negative Transmission data of Pixel 3(EVEN)
8RXOC-Negative Transmission Clock (ODD)23RXE3+Positive Transmission data of Pixel 3 (EVEN)
9RXOC+Positive Transmission Clock (ODD)24GNDPower Ground
10RXO3-Negative Transmission data of Pixel 3(ODD)25NCNo.Connection
11RXO3+Positive Transmission data of Pixel 3 (ODD)26NCNo.Connection
12RXE0-Negative Transmission data of Pixel 0 (EVEN)27NCNo.Connection
13RXE0+Positive Transmission data of Pixel 0 (EVEN)28VDDPower Supply:+5V
14GNDPower Ground29VDD
15RXE1-1Negative Transmission data of Pixel 1 (EVEN)30VDD
