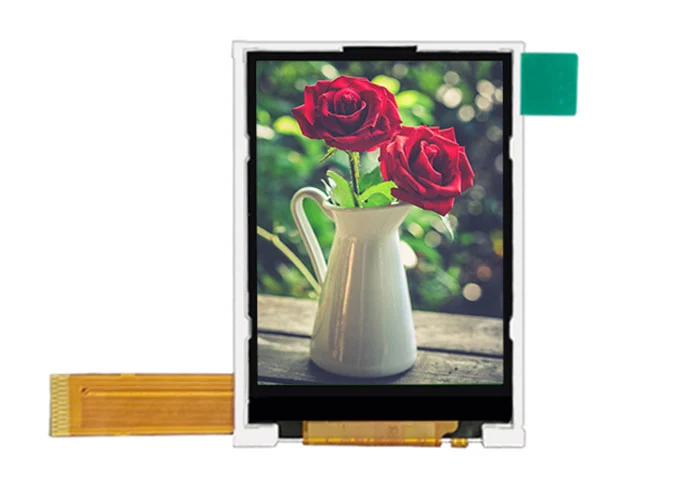

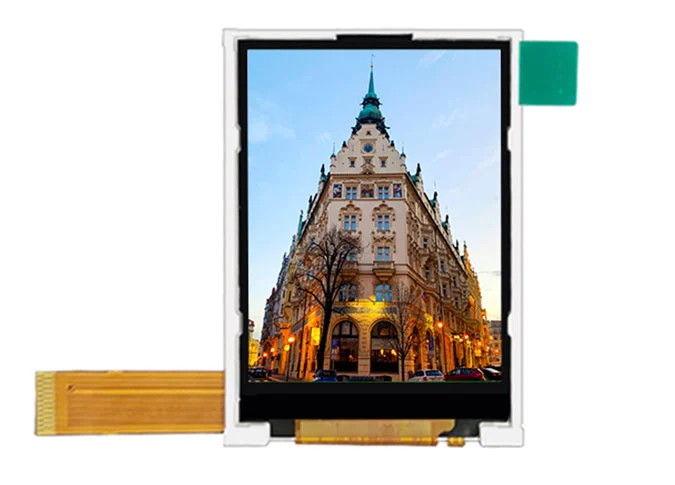

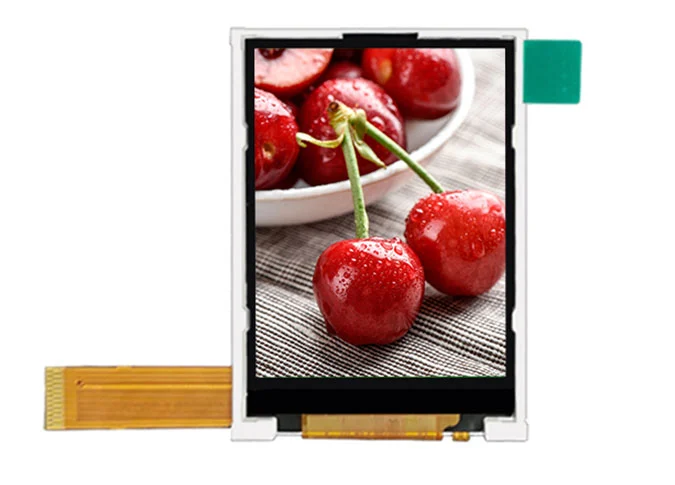

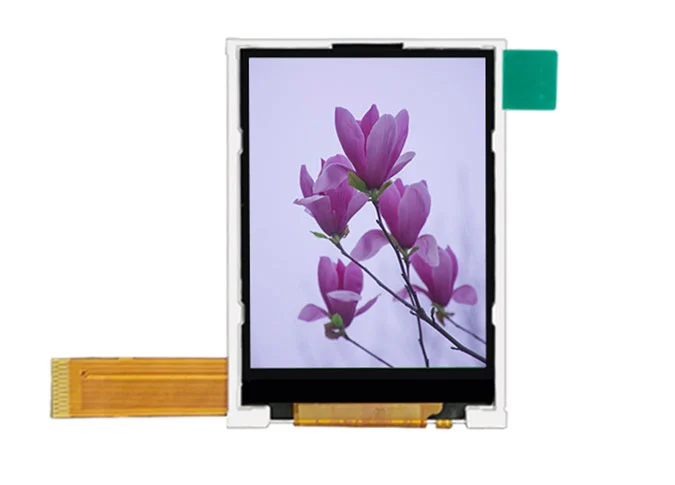

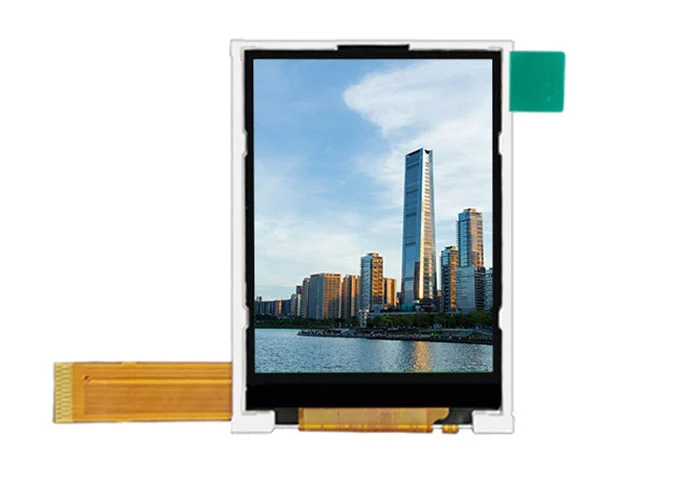

Module d'affichage LCD Z20001 240*320 2 pouces Interface MCU/SPI 25PIN

1

Taille d'affichage (diagonale)

2.0

Pouce

2

Résolution d'affichage

240 (H) × RGB × 320 (V)

Pixels

3

Pitch Pixel

42.5 (H) × 127.5 (V)

Um

4

Dimension de contour LCM

(Sans FPC)

37.68 (W) × 51.32 (H) × 2.3 (T)

Mm

5

Dimension de contour LCD

33.6 (W) × 43.6 (H) × 0.8 (T)

Mm

6

Zone active LCD

30.6 (W) × 40.8 (H)

Mm

7

Direction de la vue (Inversion grise)

VUE COMPLÈTE

-

8

Conducteur IC

ST7789V2-G4-A

-

9

Arrangement des pixels

RGB-Rayure

-

10

Mode d'affichage

Noir normal

-

11

Élément de conduite de pixel

A-Si TFT

-

12

Transmittance LCD

Typ. : 4.5% Min: 3.8%

-

13

Rapport de contraste LCD

Typ. : 800 Min: 640

-

14

Version FPC

Z20001-FLP V1

-

15

Interface

MCU/SPI 8 bits

-

16

Température de fonctionnement

-20 °C ~ 70 °C

-

17

Température de stockage

-30 °C ~ 80 °C

-

18

Arrangement du rétroéclairage

LED/Série 1 3 Parallèle (3 lumières au total)

-

19

Luminance

À déterminer

Nit

20

Poids

À déterminer

Kg

1

GND

Sol

2

DMV

ALIMENTATION (2.8V)

3

IODD

ALIMENTATION (1.8V)

4

LEDA

ALIMENTATION D'ALIMENTATION-POUR L'ANODE DE SOL

5-7

LEDK

ALIMENTATION D'ALIMENTATION-POUR CATHODE DE SOL

8

TE

PIN d'effet de déchirement

9

GND

Sol

10

RDX

Lu activer dans 8080 interface parallèle MCU

11

WRX

Ecriture activer dans 8080 interface parallèle MCU

12

DCK

Données d'affichage/broche de sélection de commande dans l'interface parallèle

13

CSX

Goupille de sélection de puce

14

SDA

Entrée de données SPI (SDA) (MOSI)

15-22

D7-D0

AUTOBUS DE DONNÉES

23

RES

GOUPIN RÉINITIALISÉ LCM

24

IM1

LCM IM1 PIN

25

IM2

LCM IM2 PIN

La tension RES doit être cohérente avec la tension IOVDD, ou il y a probablement un défaut d'écran noir lors de la mise sous tension.
