Taille: 2.1 pouce
Résolution: 480*480
Interface: SPI RGB
Conducteur IC: ST7701S
Angle de vue: IPS
Luminosité: 350 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

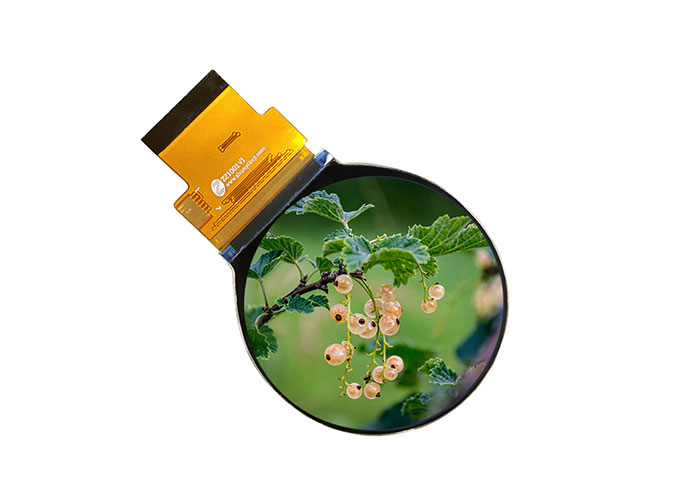

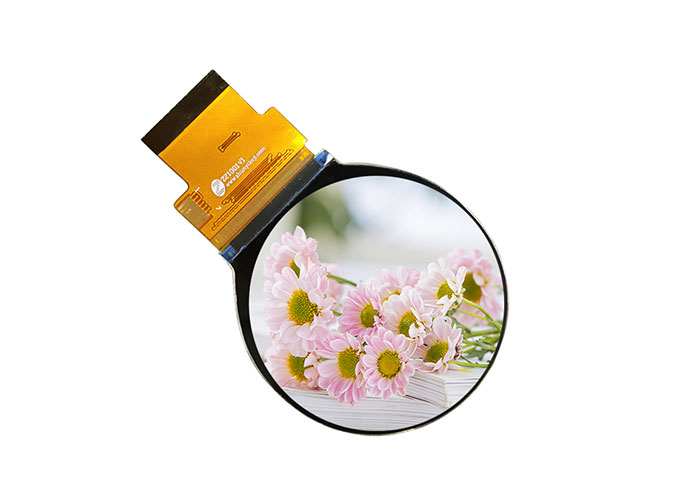

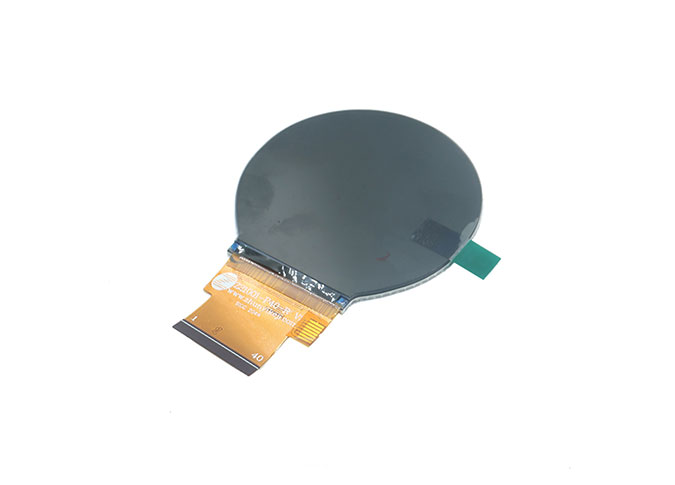

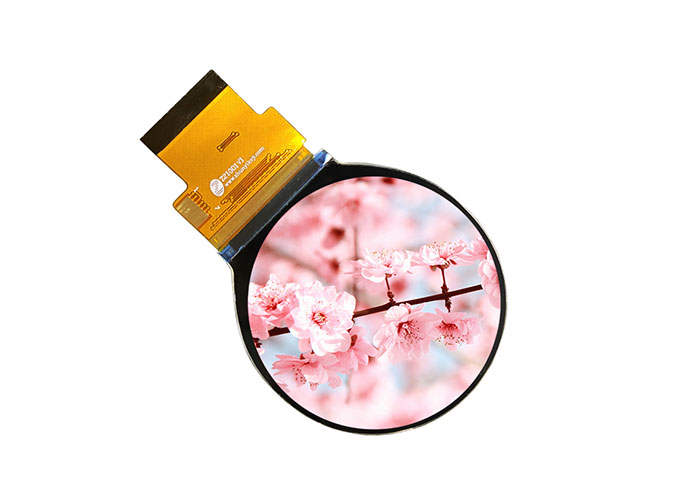

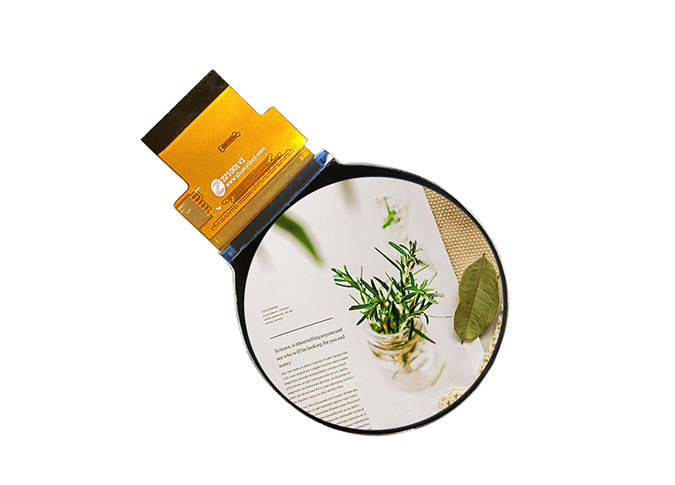

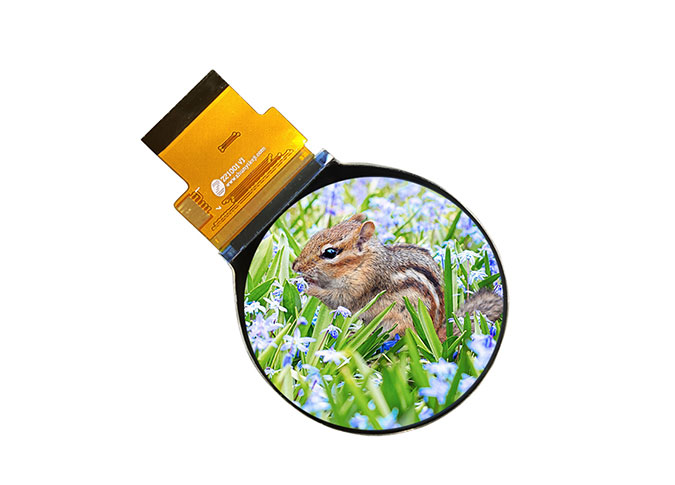

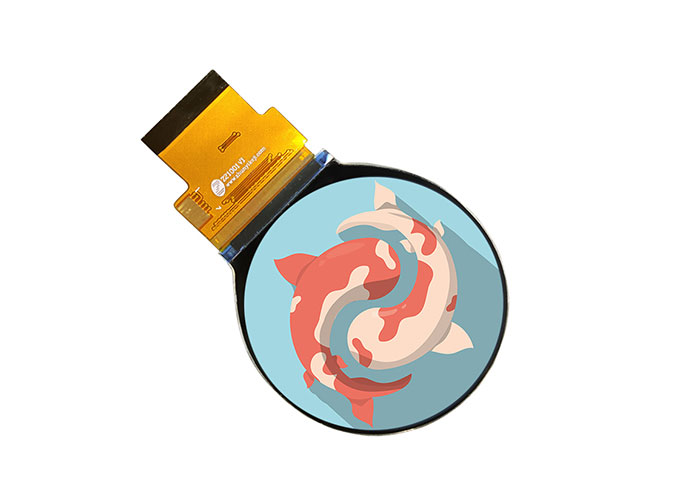

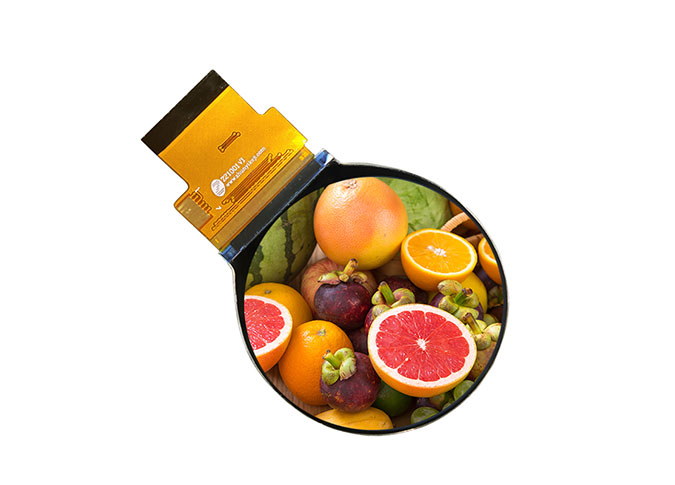

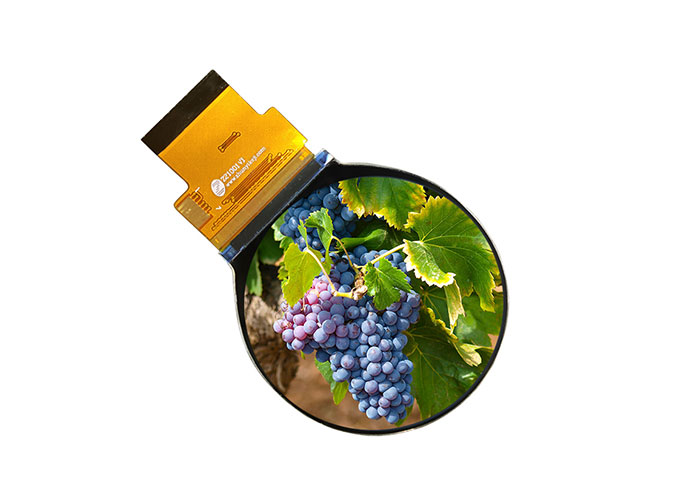

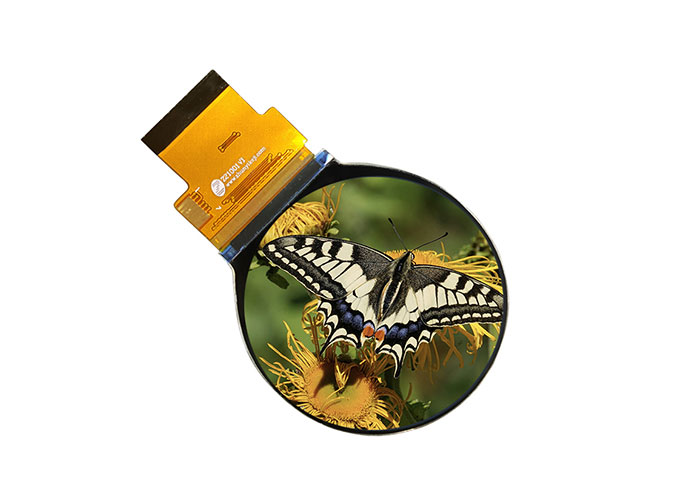

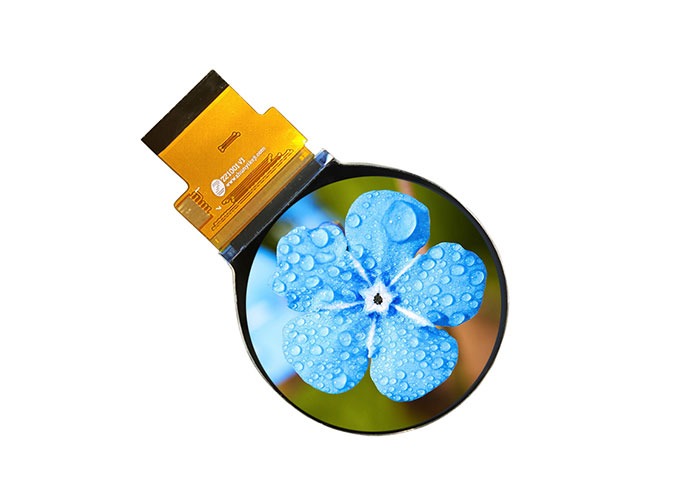

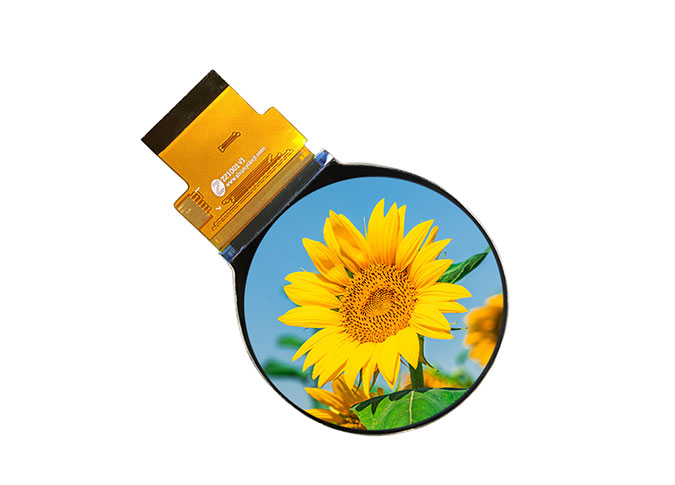

Z21001 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 480 480 *. La technique IPS (In-plan Switching) fait que ce module LCD de 2.1 "a un angle de vue plus large. CeciAffichage TFT rondEst pilote intégré ST7701S IC. Ce module LCD TFT a-Si est livré avec une interface RGB SPI, une luminosité 350 cd/m².
Si vous avez la condition spéciale, comme l'interface de lecteur IC, FPC, panneau tactile, rétro-éclairage, etc, leFabricant de modules LCD rondsPeut également personnaliser pour vous.
NotreUsine de panneaux LCD rondsEffectuer ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
Le rond de 2.1 poucesModule d'affichage LCD en grosEst une montre intelligente, un oxymètre médical, un instrument cosmétique, un appareil électroménager, un traducteur, un lecteur de musique, une maison intelligente, une industrie, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 2.1 | inch |
2 | Display Resolution | 480 (H) × RGB × 480 (V） | pixels |
3 | Pixel Pitch | 111 (H) × 111 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 56.18 (W) × 59.71 (H) × 2.3 (T) | mm |
5 | LCD Outline Dimension | 55.88 (W) × 59.36 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 53.28 (W) × 53.28 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.0% Min: 3.6% | - |
13 | LCD Contrast Ratio | Typ.: 100 Min: 800 | - |

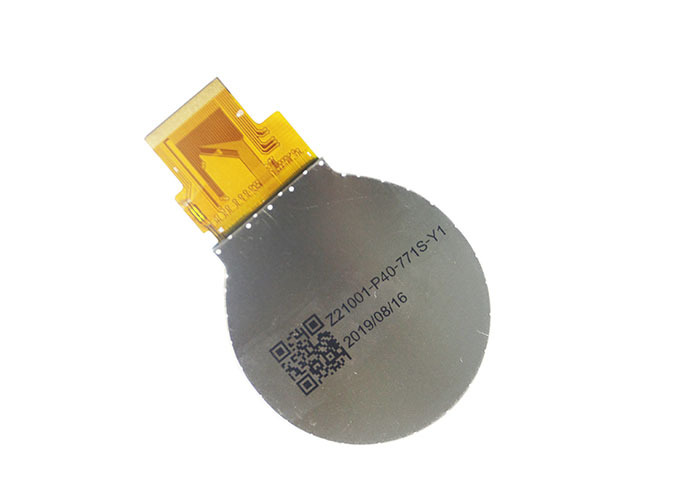

14 | FPC Version | Z21001-P40-R V2 | - |
15 | Interface | RGB+SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 4 Parallel (4 lights in total) | - |
19 | Luminance | 330 | nit |
20 | Weight | 0.012 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
2-3 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
4 | GND | Ground |
5 | VCI | POWER SUPPLY |
6 | RESET | LCM RESET PIN |
7-8 | NC | No Connection |
9 | SDA | LCM SPI data (SDA) data input (MOSI) |
10 | SCK | LCM SPI clock (SCL) clock (SCLK) |
11 | CS | Chip Select PIN |
12 | PCLK | Pixel clock signal in RGB I/F |
13 | DE | Data enable signal in RGB I/F DE mode. |
14 | VSYNC | Vertical sync. Signal in RGB I/F. |
15 | HSYNC | Horizontal sync. Signal in RGB I/F. |
16-21 | B0-B5 | DATA BUS |
22-27 | G0-G5 | DATA BUS |
28-33 | R0-R5 | DATA BUS |
34 | GND | Ground |
35 | TP_INT | TP Interrupt PIN |
36 | TP_SDA | TP I2C data (SDA) data input (MOSI) |
37 | TP_SCL | TP I2C clock (SCL) clock (SCLK) |
38 | TP_RESET | TP RESET PIN |
39 | TP_VCI | TP POWER SUPPLY |
40 | GND | Ground |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
