Taille: 2.1 pouce
Résolution: 480*480
Interface LCD: MIPI
Interface tactile: I2C
Panneau tactile: capacitif
Conducteur IC: ST7701S
Angle de vue: IPS
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

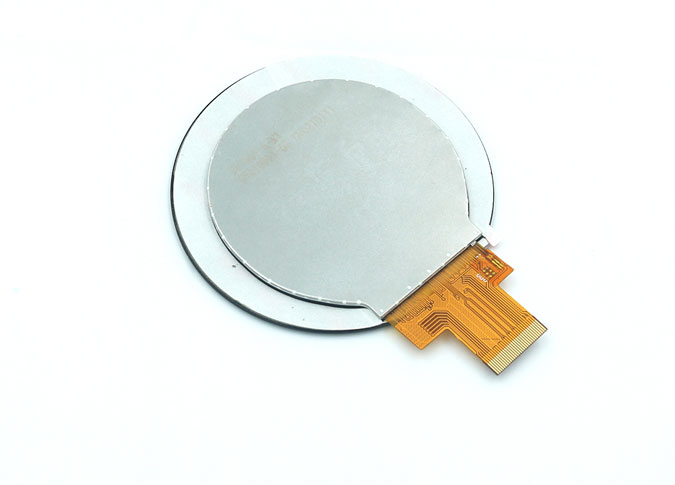

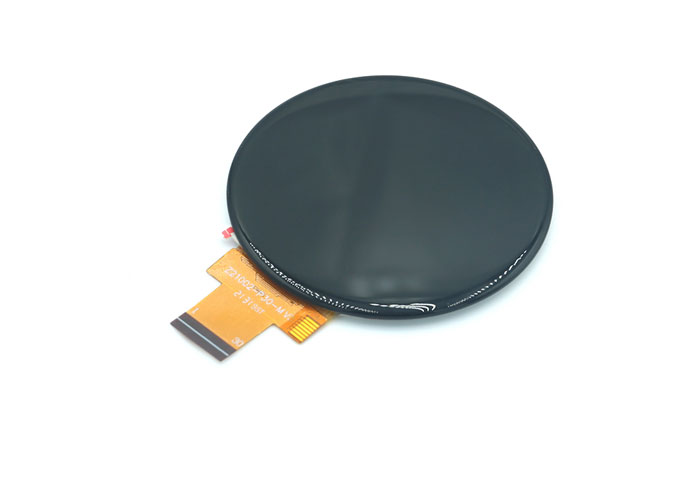

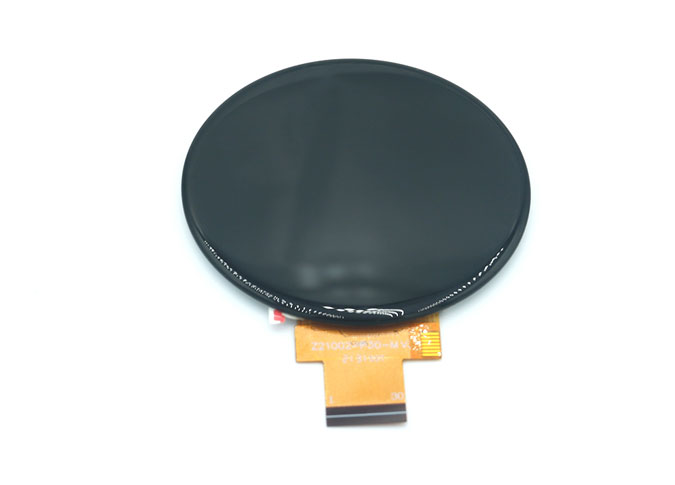

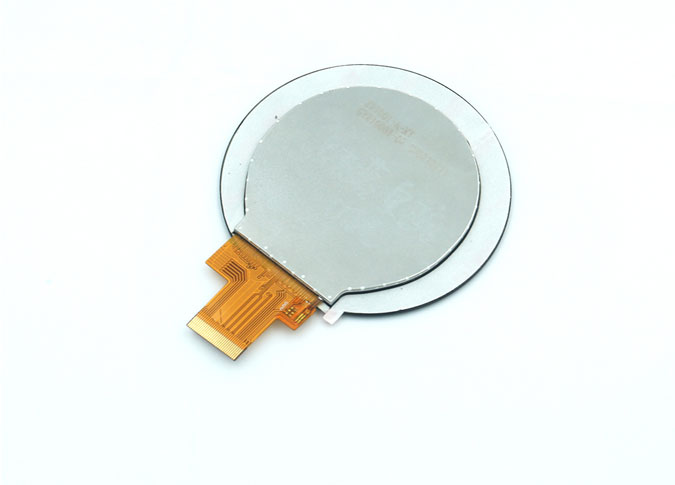

Z21002-ZC s'agit d'un écran à cristaux liquides (LCD) à transistor à matrice active couleur (TFT) avec écran tactile capacitif, QVGA 480*480. Cette toucheÉcran LCD TFT rondEst intégré ST7701S pilote LCD IC. Ce module tactile LCD TFT a-Si est fourni avec une interface MIPI et I2C. G G structure.
Si vous avez des exigences spéciales, comme le lecteur IC, l'interface, le FPC, le panneau tactile, le rétroéclairage, la luminosité, la couleur, etc., comme l'un desUsines de module d'affichage LCD TFT, Nous pouvons également personnaliser pour vous.
En tant queChine écran LCD usine, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
Cet écran tactile LCD rond de 2.1 pouces est largement utilisé dans les montres intelligentes, l'horloge, la navigation pour vélo électrique, le tableau de bord du véhicule, les appareils électroménagers intelligents, les appareils portables, l'industrie, la publicité, le robot, la balayeuse, l'échelle, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 2.1 | inch |
2 | Display Resolution | 480 (H) × RGB × 480 (V) | pixels |
3 | Pixel Pitch | 111 (H) × 111 (V) | um |
4 | LCM Outline Dimension (Without FPC） | 56.18 (W) × 59.71 (H) × 2.3 (T) | mm |
5 | LCD Outline Dimension | 55.88 (W) × 59.36 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 53.28 (W) × 53.28 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.0% Min: 3.6% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
14 | FPC Version | Z21002-P30-M V4 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 4 Parallel (4 lights in total) | - |
19 | Luminance | 380 | nit |
20 | Weight | 0.012 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
2-3 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
4 | VCI | POWER SUPPLY (2.8V） |
5 | IOVCC | I/O POWER SUPPLY (1.8V） |
6 | RESET | LCM RESET PIN (1.8V) |
7 | TE | LCM Tearing Effect PIN |
8 | PWM | LCM PWM PIN |
9 | GND | Ground |
10 | D0P | Positive MIPI differential data input |
11 | D0N | Negative MIPI differential data input |
12 | GND | Ground |
13 | D1P | Positive MIPI differential data input |
14 | D1N | Negative MIPI differential data input |
15 | GND | Ground |
16 | TCP | Positive MIPI differential CLOCK input |
17 | TCN | Negative MIPI differential CLOCK input |
18 | GND | Ground |
19-20 | NC | No Connection |
21 | GND | Ground |
22-23 | NC | No Connection |
24 | GND | Ground |
25 | TP_INT | TP Interrupt PIN |
26 | TP_SDA | TP I2C data (SDA) data input (MOSI) |
27 | TP_SCL | TP I2C clock (SCL) clock (SCLK) |
28 | TP_RESET | TP RESET PIN |
29 | TP_VCI | TP POWER SUPPLY |
30 | TP_IOVCC | TP I/O POWER SUPPLY |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
La technologie Zhunyi fait attention à la qualité et au service. Bienvenue à nous rendre visite et à joindre les mains pour un avenir prospère.
