Taille: 2.4 pouce
Résolution: 240*320
Interface: MIPI
Angle de vue: IPS
Luminosité: 300 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

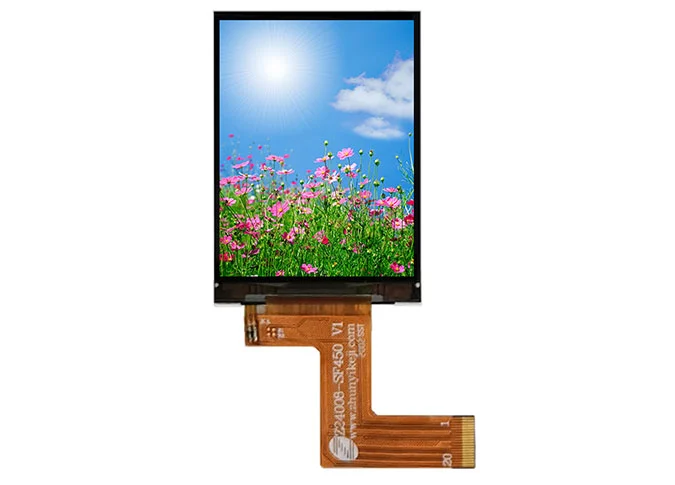

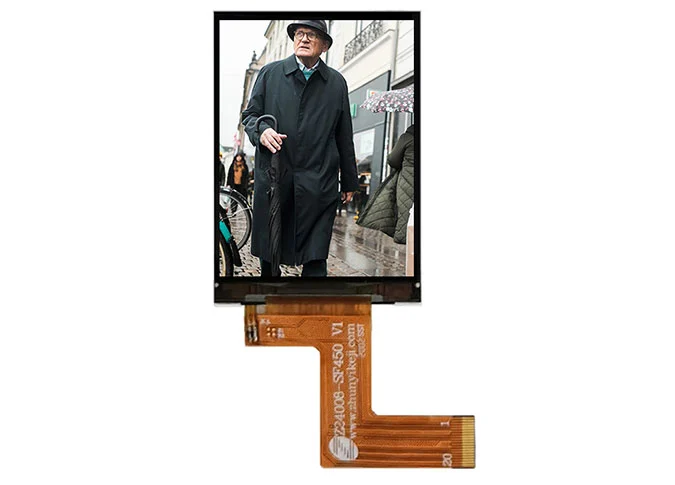

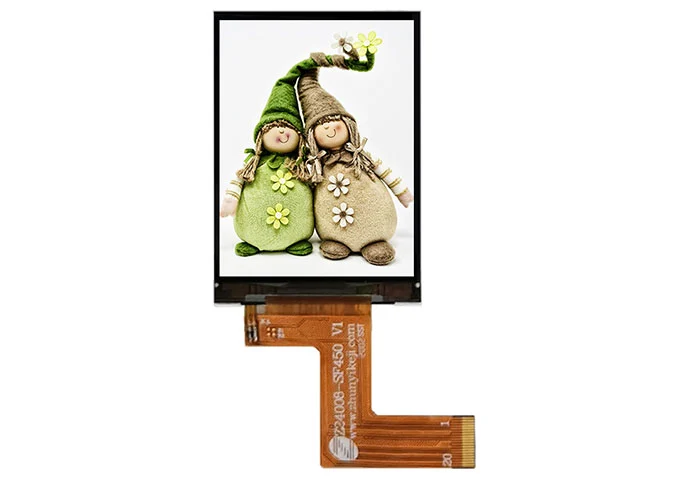

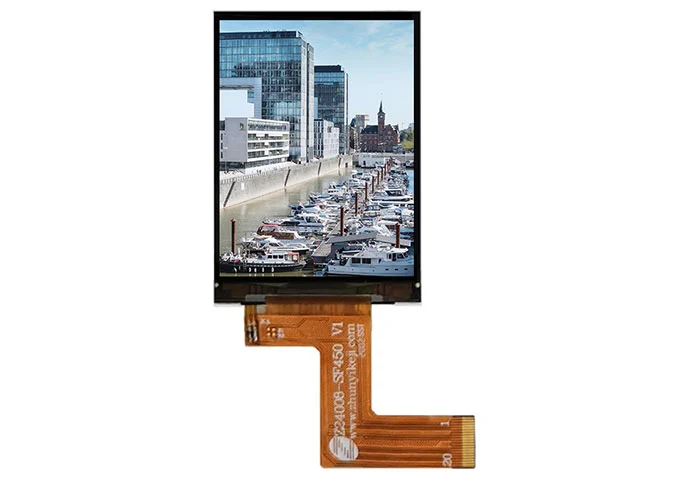

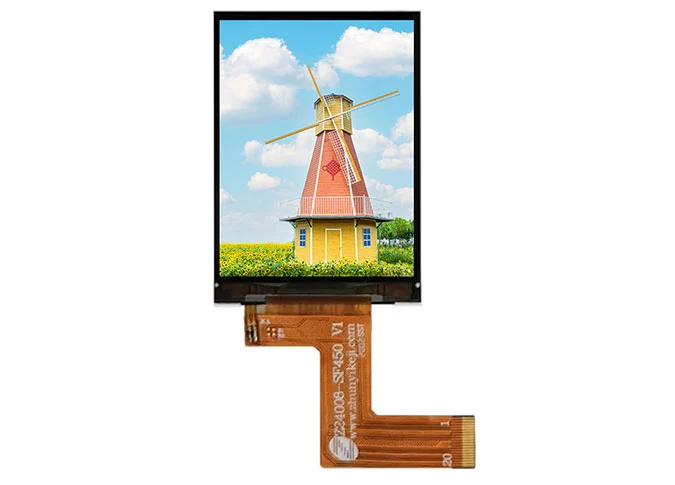

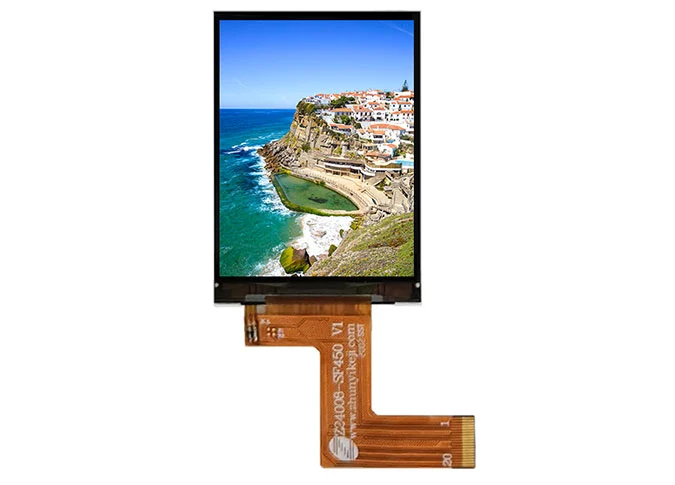

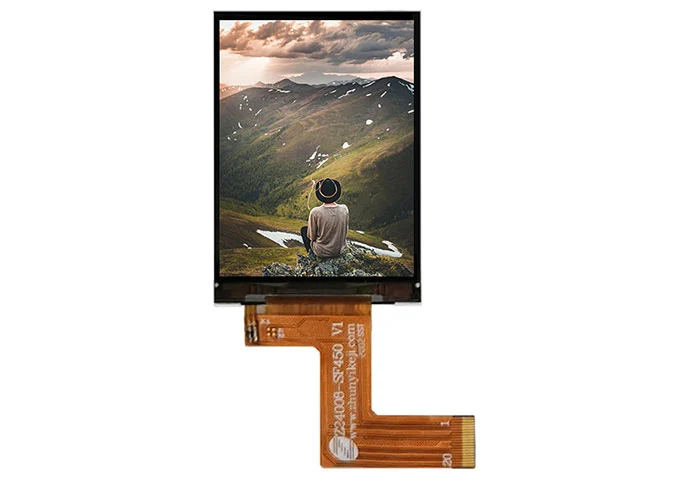

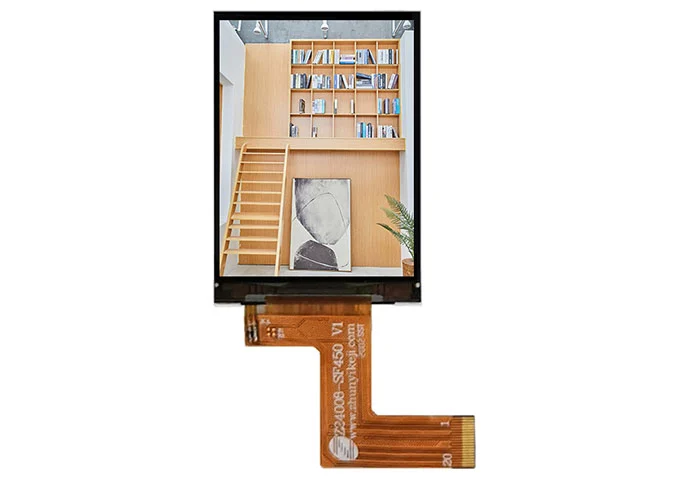

Z24006 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 320 240 *. La technique IPS (In-plan Switching) fait que ce module LCD de 2.4 "a un angle de vue plus large. CeciÉcran LCD portableEst intégré ST7789V pilote IC. Ce module LCD TFT a-Si est doté d'une interface MIPI, d'une luminosité 300 cd/m².
Si vous avez des exigences spéciales, comme l'interface IC du lecteur, FPC, panneau tactile, rétroéclairage, etc., en tant que professionnelFabricant d'affichage LCD personnalisé, Nous pouvons également personnaliser pour vous.
En tant que leaderChine LCD module fabricant, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD de 2.4 pouces est un oxymètre médical, un instrument cosmétique, un appareil électroménager, un traducteur, un lecteur de musique, une maison intelligente, une industrie, etc.

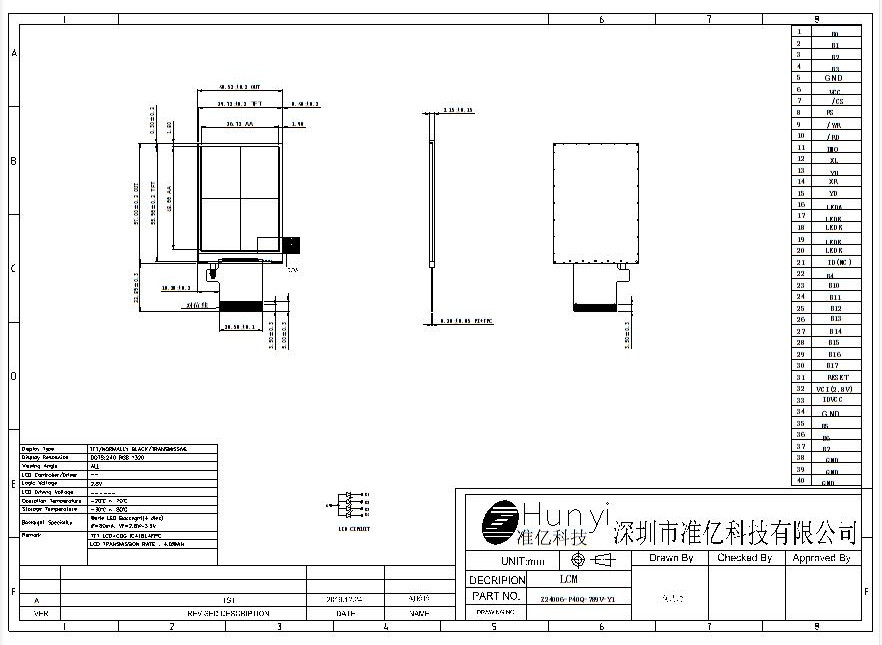

Item | Main Display | Unit |
Number of Pixels | 240 * RGB * 320 | Pixel |

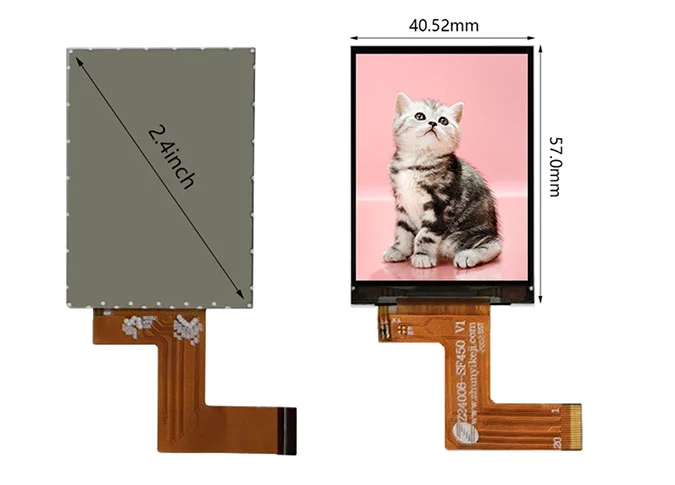

LCM Outline imension | 40.52 (W) * 57.00 (H) * 2.15 (T) | mm |
LCD Outline imension | 39.72 (W) * 55.96 (H) * 0.8 (T) | mm |
Active Atea | 36.72 * 48.96 | mm |
Pixel Pitch | 0.051 * 0.153 | mm |
Display Mode | Normal Black | |
Pixel Arrangment | R.G.B Stripe | |
Viewing Direction | Free | |
LCD Mode | a-Si TFT | |
Color Configuration | RGB | |
FPC Version | Z24002-P40Q V1 | |
IC Driver IC | -- | |
Interface | MCU | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight arrangement | LED / 4 Parallel | |
Luminance | - | |
Weight |
PIN NO. | PIN DEF. | FUNCTION DEC. |
1 | B0 | MCU parallel interface data bus. |
2 | B1 | MCU parallel interface data bus. |
3 | B2 | MCU parallel interface data bus. |
4 | B3 | MCU parallel interface data bus. |
5 | GND | Ground |
6 | VCI | POWER SUPPLY (2.8V） |
7 | CS | Chip selection signal. |
8 | RS | Ground |
9 | WR | Write strobe signal. |
10 | RD | Read strobe signal. |
11 | IM0 | 8/16bit mode selection. |
12 | XL | No Connection. |
13 | YU | No Connection. |
14 | XR | No Connection. |
15 | YD | No Connection. |
16 | LED-A | POWER SUPPLY+ FOR BACKLIGHT ANODE |
17 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
18 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
19 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
20 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
21 | ID | No Connection. |
22 | B4 | MCU parallel interface data bus. |
23 | B10 | MCU parallel interface data bus. |
24 | B11 | MCU parallel interface data bus. |
25 | B12 | MCU parallel interface data bus. |
26 | B13 | MCU parallel interface data bus. |
27 | B14 | MCU parallel interface data bus. |
28 | B15 | MCU parallel interface data bus. |
29 | B16 | MCU parallel interface data bus. |
30 | B17 | MCU parallel interface data bus. |
31 | RESET | Reset Signal pin |
32 | VCI | POWER SUPPLY (2.8V） |
33 | IOVCC | I/O POWER SUPPLY (1.8V） |
34 | GND | Ground |
35 | B5 | MCU parallel interface data bus. |
36 | B6 | MCU parallel interface data bus. |
37 | B7 | MCU parallel interface data bus. |
38-40 | GND | Ground |
La technologie Zhunyi fait attention à la qualité et au service. Bienvenue à nous rendre visite et à joindre les mains pour un avenir prospère.
