Taille: 2.4 pouce
Résolution: 240*320
Interface: MCU
Angle de vue: IPS
Luminosité: 350 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

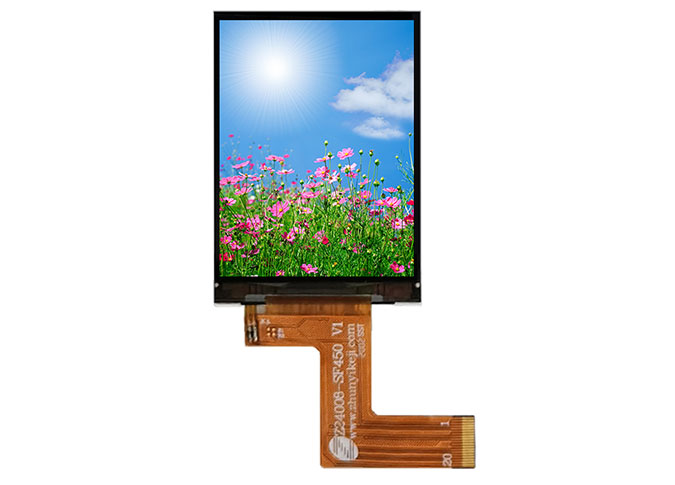

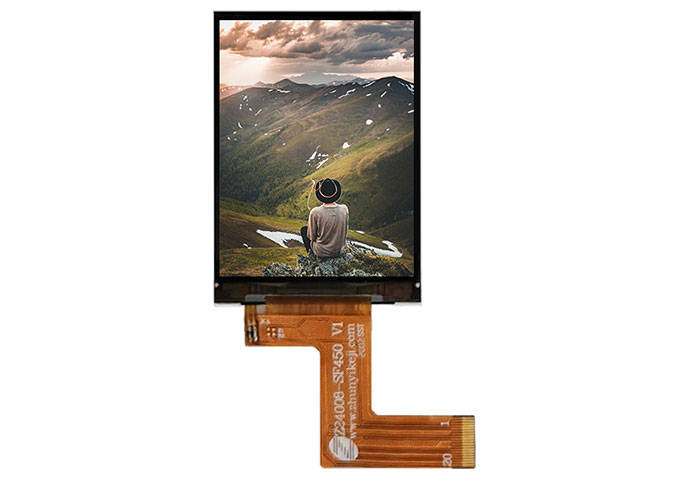

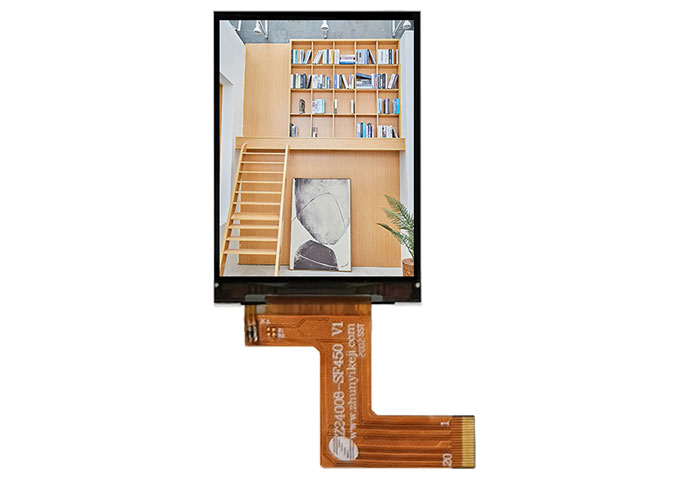

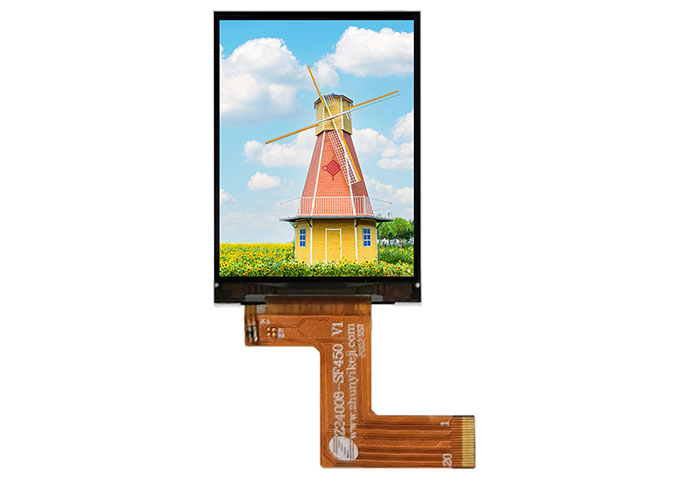

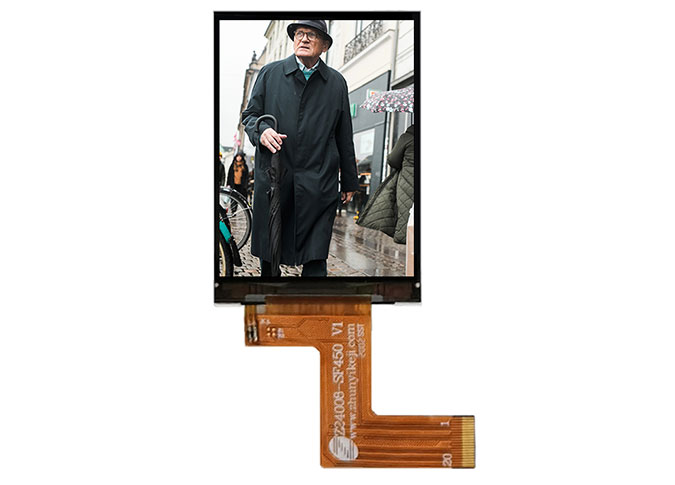

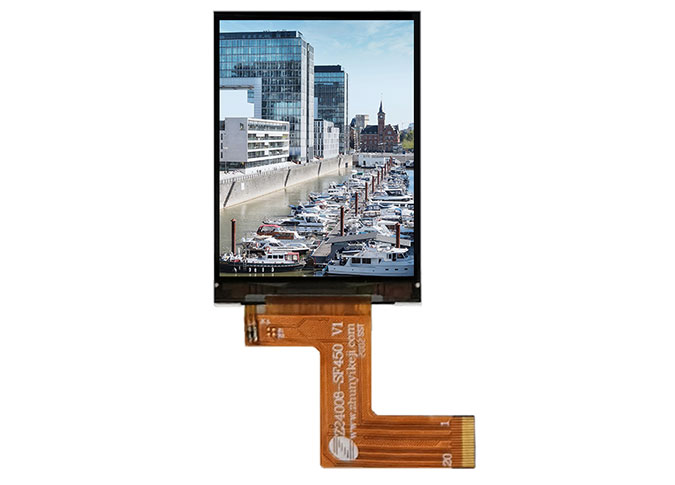

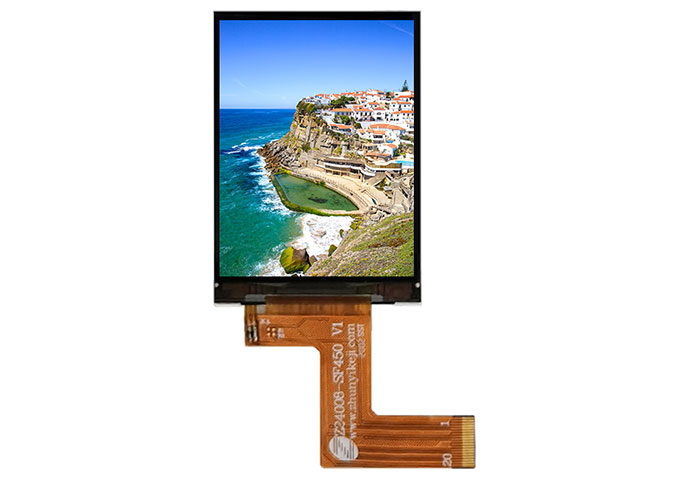

Z24008 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 320 240 *. La technique IPS (In-plan Switching) fait que ce module LCD de 2.4 "a un angle de vue plus large. CeciÉcran d'affichage en grosEst intégré JD9852 pilote IC. Ce module LCD TFT a-Si est doté d'une interface MCU, d'une luminosité 350 cd/m².
Si vous avez la condition spéciale, comme l'interface de lecteur IC, FPC, panneau tactile, rétro-éclairage etc, nous pouvons également fournirModule d'affichage LCD personnaliséPour vous.
NotreModule d'affichage usineEffectuer ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD de 2.4 pouces est un oxymètre médical, un instrument cosmétique, un appareil électroménager, un traducteur, un lecteur de musique, une maison intelligente, une industrie, etc.
Article | Affichage principal | Unité |
Nombre de pixels | 240 * RGB * 320 | Pixel |

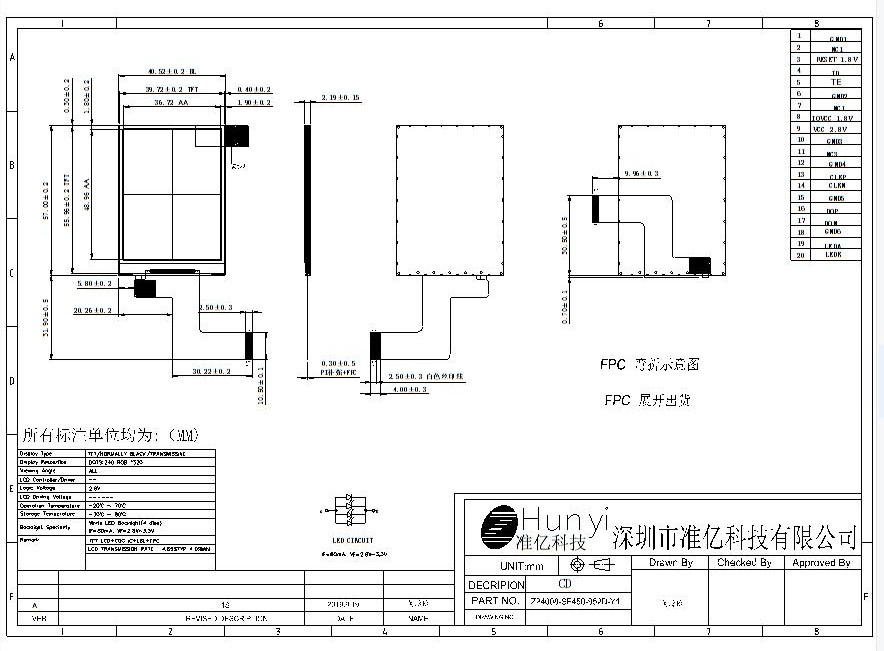

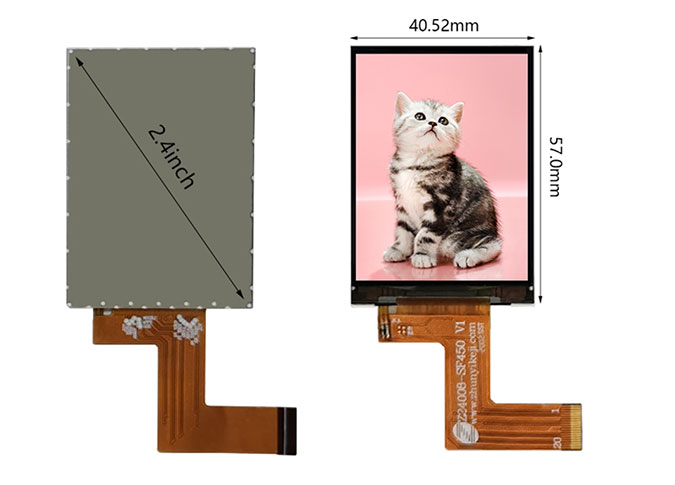

Dimension de contour LCM | 40.52 (W) * 57.00 (H) * 2.19 (T) | Mm |
Dimension de contour LCD | 39.72 (W) * 55.96 (H) * 0.8 (T) | Mm |
Zone active | 36.72*48.96 | Mm |
Pitch Pixel | 0.051*0.153 | Mm |
Mode d'affichage | Noir normal | |
Arrangement des pixels | Rayure R.G.B | |
Direction de visionnement | TOUS | |
Configuration de couleur | RGB | |
Transmittance LCD | Typ: 4.65%; Min: 4.0% | |
Rapport de contraste LCD | Typ: 1500; Min: 1000 | |
Version FPC | Z24008-SF450 V1 | |
Interface | MIPI | |
Température de fonctionnement | -20 ℃ ~ 70 ℃ | |
Température de stockage | -30 ℃ ~ 80 ℃ | |
Arrangement du rétroéclairage | LED / 4 parallèle | |
Luminance | - | |
Poids | - |
NON DE PIN. | PIN DEF. | FONCTION DEF. |
1 | GND | Sol |
2 | NC | NC |
3 | RES | Goupille de réinitialisation (1.8V) |
4 | ID | ID |
5 | TE | Goupille à effet déchirant |
6 | GND | Sol |
7 | NC | NC |
8 | IOVCC (1.8) | FOURNITURE DE PUISSANCE I/O (1.8V) |
9 | VCC (2.8) | ALIMENTATION (2.8V) |
10 | GND | Sol |
11 | NC | NC |
12 | GND | Sol |
13 | CLKP | MIPI-DSI broche d'entrée de signal différentiel HORLOCK |
14 | CLKN | MIPI-DSI broche d'entrée de signal différentiel HORLOCK |
15 | GND | Sol |
16 | D0P | MIPI-DSI les broches d'entrée du signal différentiel de données. (Voie de données 0) |
17 | D0N | MIPI-DSI les broches d'entrée du signal différentiel de données. (Voie de données 0) |
18 | GND | Sol |
19 | LED-A | ALIMENTATION D'ALIMENTATION + POUR SOINS DE SOINS |
20 | LED-K | ALIMENTATION D'ALIMENTATION-POUR CATHODE DE SOL |
