Taille: 2.4 pouce
Résolution: 240*320
Interface: MIPI
Conducteur IC: JD9852A-RN
Angle de vue: 12 heures
Luminosité: 430 lentes
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

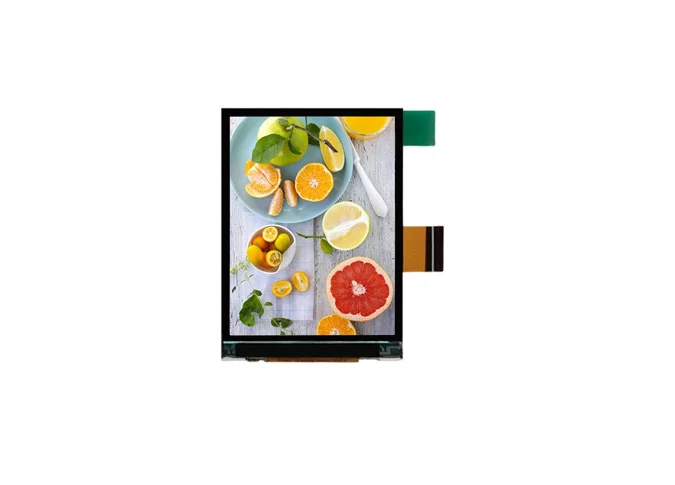

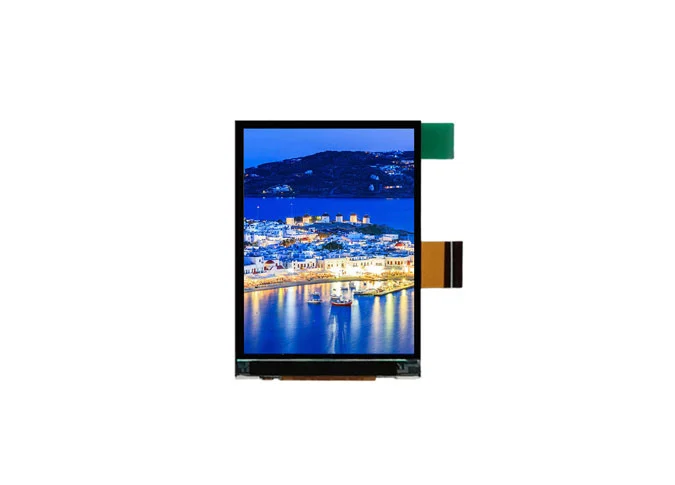

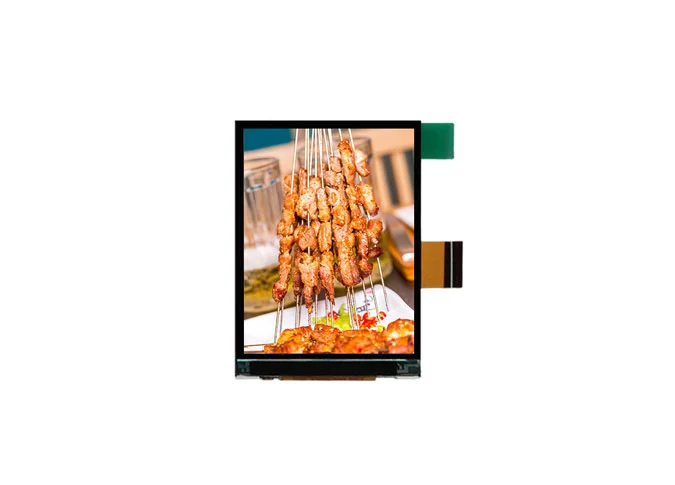

Z24009 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 320 240 *. Cet écran LCD est intégré JD9852A-RN pilote IC. Ce TFT a-SiPanneau LCD IPS carréViennent avec l'interface MIPI, 430 cd/m² brightness.12 heures angle de vision.
Si vous avez la condition spéciale, comme l'interface de lecteur IC, FPC, panneau tactile, rétro-éclairage, etc., nous pouvons fournirAffichage TFT taille personnaliséePour vous.
En tant queÉcran LCD carré fabricant, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD de 2.4 pouces est un oxymètre médical, un instrument cosmétique, un appareil électroménager, un traducteur, un lecteur de musique, une maison intelligente, une industrie, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 2.4 | inch |
2 | Display Resolution | 240 (H) × RGB × 320 (V) | pixels |
3 | Pixel Pitch | 153 (H) × 153 (V) | um |

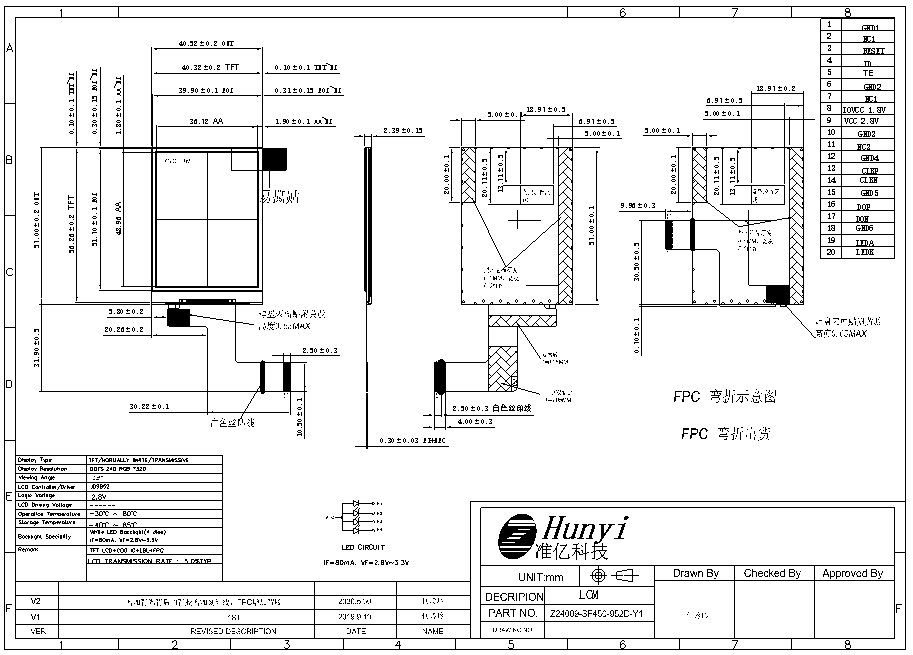

4 | LCM Outline Dimension (Without FPC） | 40.52 (W) × 57 (H) × 2.39 (T) | mm |
5 | LCD Outline Dimension | 40.32 (W) × 56.26 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 36.72 (W) × 48.96 (H） | mm |
7 | View Direction (Gray Inversion) | 12 o'clock | - |
8 | Driver IC | JD9852A-RN | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal White | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5% | - |
13 | LCD Contrast Ratio | Typ.: 250 | - |

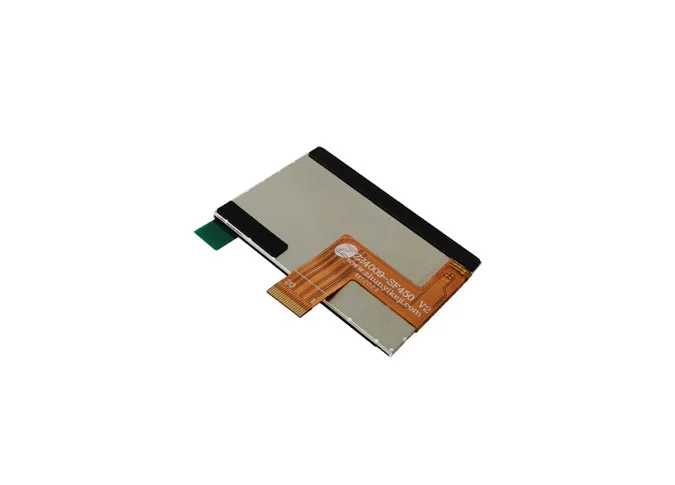

14 | FPC Version | Z24009-SF450 V2 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -30°C~ 80°C | - |
17 | Storage Temperature | -40°C~ 85°C | - |
18 | Backlight Arrangement | LED/1 Series 4 Parallel (4 lights in total) | - |
19 | Luminance | 430 | nit |
20 | Weight | 0.011 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | NC | No Connection |
3 | RESET | LCM RESET PIN |
4 | ID | LCM ID PIN |
5 | TE | LCM Tearing Effect PIN |
6 | GND | Ground |
7 | NC | No Connection |
8 | IOVCC | I/O POWER SUPPLY (1.8V） |
9 | VCC | POWER SUPPLY (2.8V） |
10 | GND | Ground |
11 | NC | No Connection |
12 | GND | Ground |
13 | CLKP | Positive MIPI differential CLOCK input |
14 | CLKN | Negative MIPI differential CLOCK input |
15 | GND | Ground |
16 | D0P | Positive MIPI differential data input |
17 | D0N | Negative MIPI differential data input |
18 | GND | Ground |
19 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
20 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
