Taille: 2.4 pouce
Résolution: 240*320
Interface: MCU
Pilote IC: GC9306N
Angle de vue: 12 heures
Luminosité: 550 lentes
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

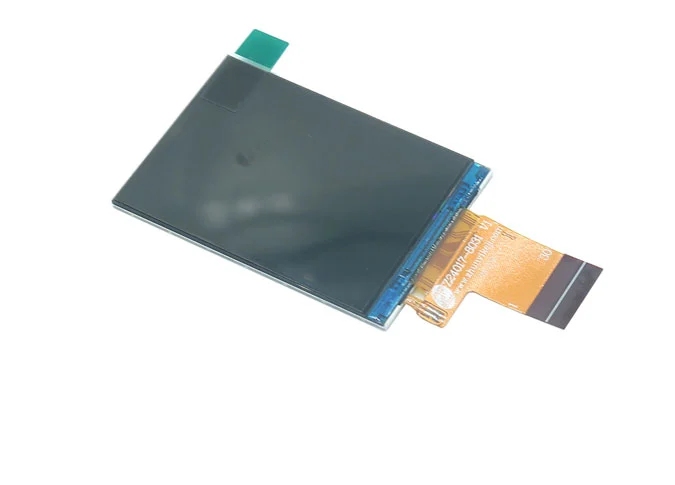

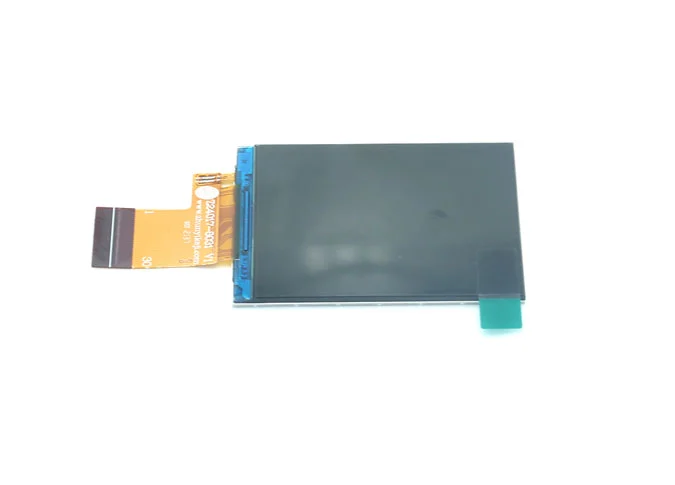

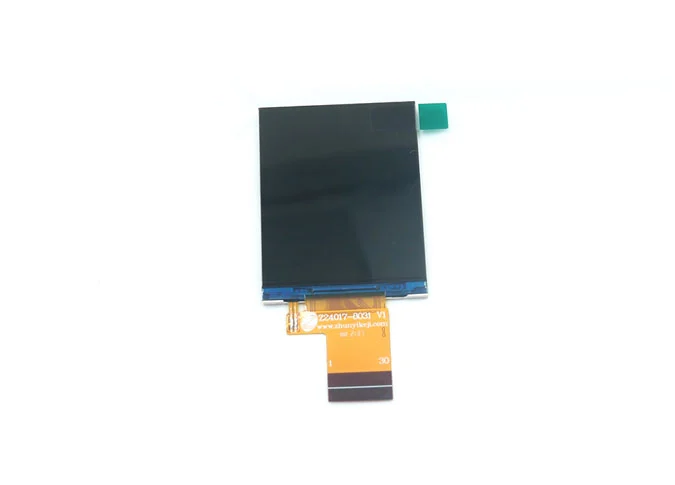

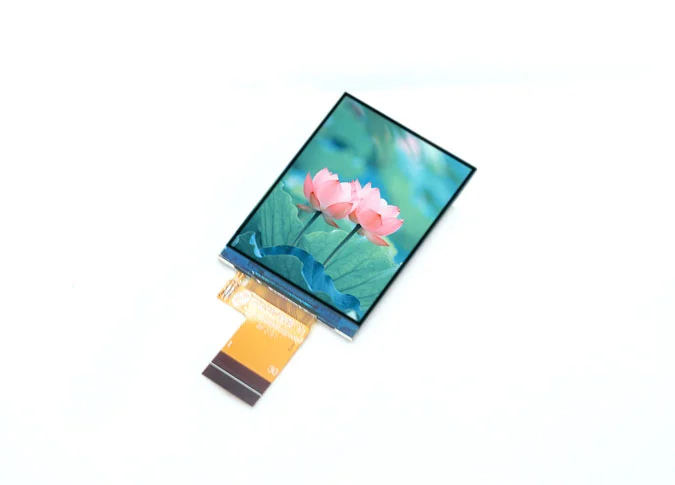

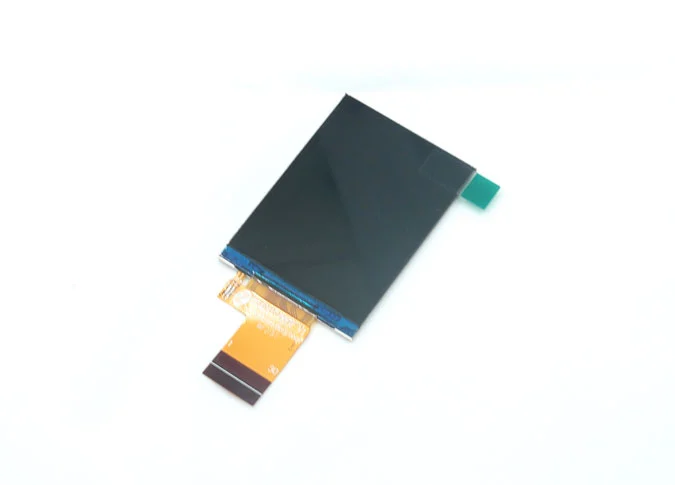

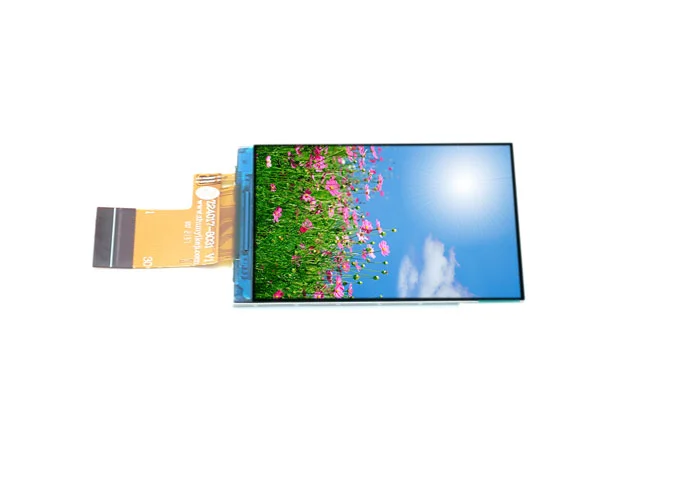

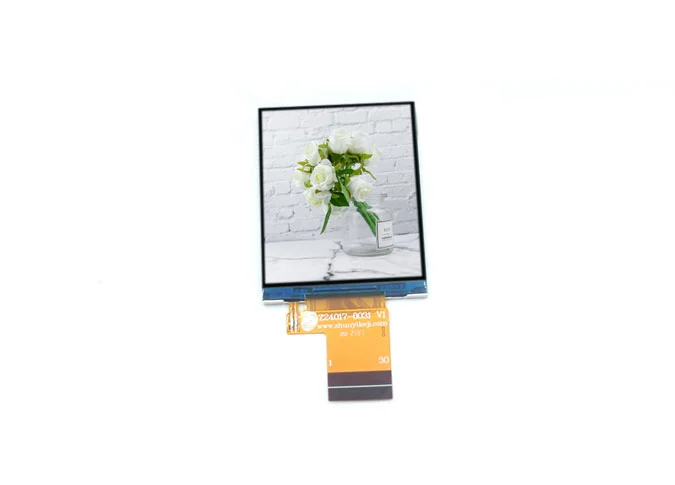

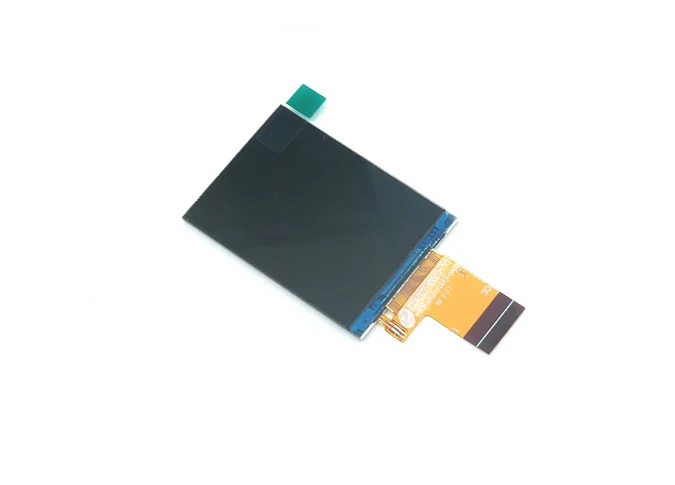

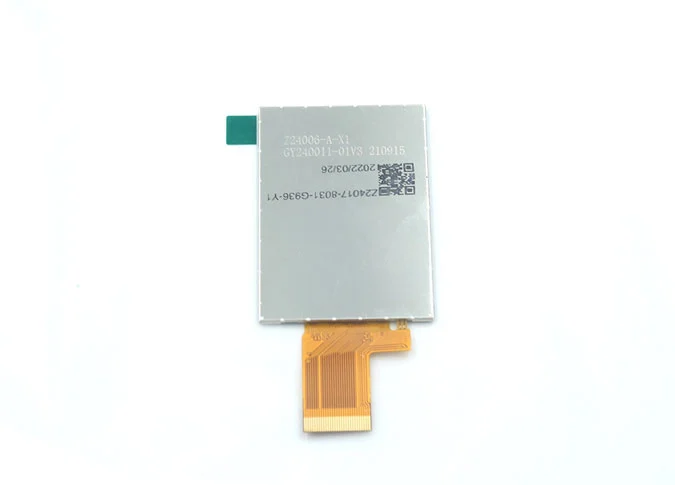

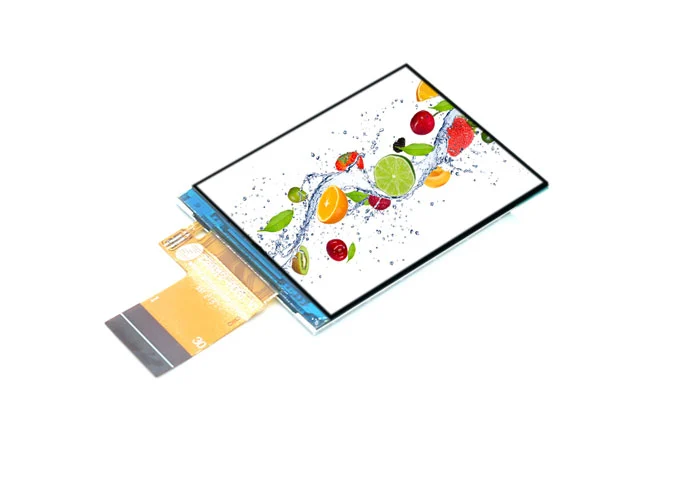

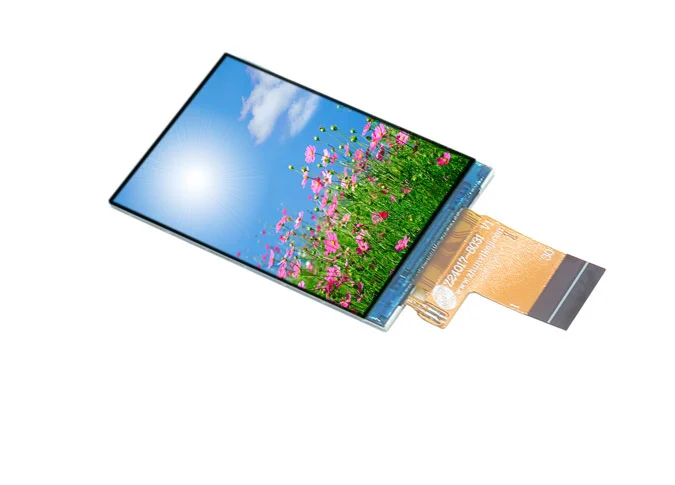

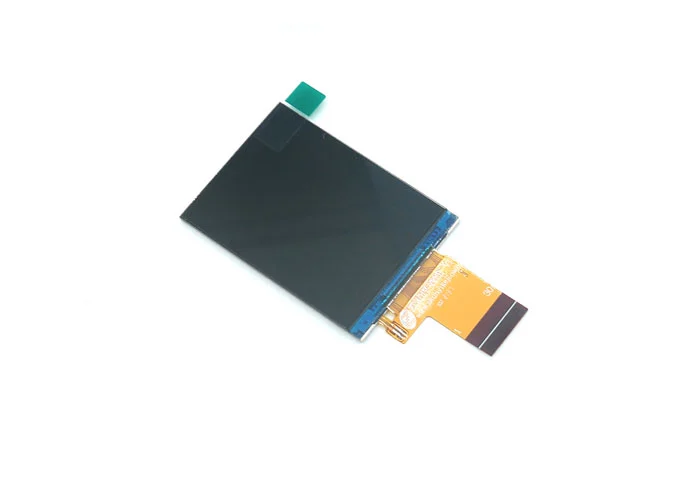

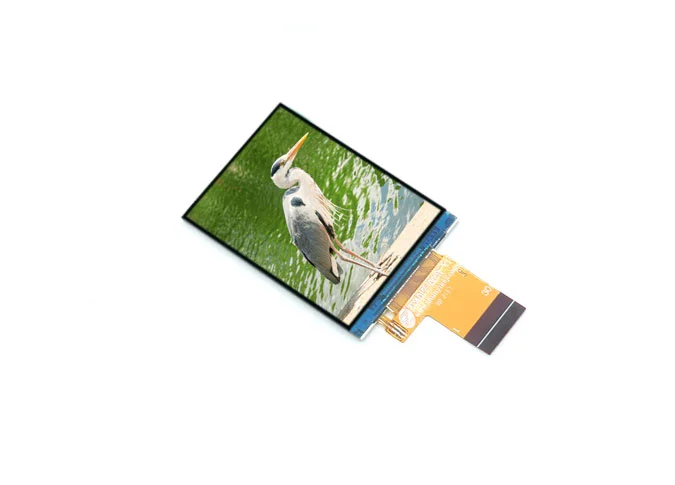

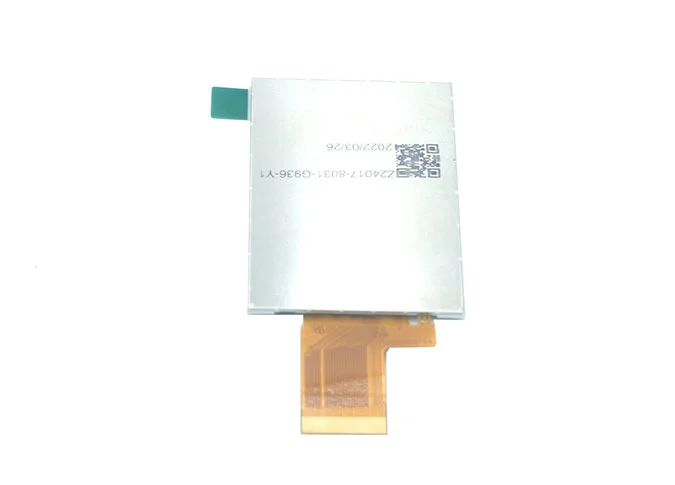

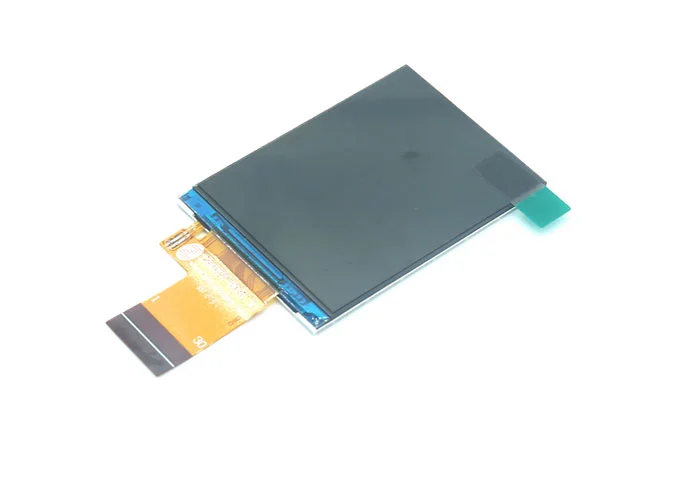

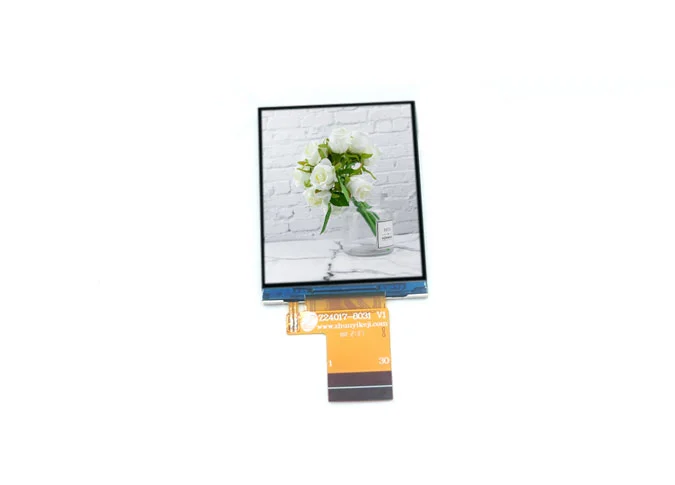

Z24017 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 320 240 *. CeciModule LCD TFT carréEst intégré dans le pilote GC9306N IC. Ce module LCD TFT a-Si est doté d'une interface MCU, d'une luminosité 550 cd/m². Angle de vue de 12 heures.
Si vous avez la condition spéciale, comme l'interface IC de lecteur, FPC, panneau tactile, rétro-éclairage, etc., comme unFabricant LCD personnalisé, Nous pouvons également personnaliser pour vous.
Comme l'un desFabricants de modules LCD TFTNotre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD de 2.4 pouces est un oxymètre médical, un instrument cosmétique, un appareil électroménager, un traducteur, un lecteur de musique, une maison intelligente, une industrie, un thermomètre infrarouge, un hématomètre, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 2.4 | inch |
2 | Display Resolution | 240 (H) × RGB × 320 (V） | pixels |
3 | Pixel Pitch | 51.3 (H) × 153 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 40.52 (W) × 57 (H) × 2.4 (T) | mm |
5 | LCD Outline Dimension | 40.52 (W) × 56.46 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 36.72 (W) × 36.72 (H） | mm |
7 | View Direction (Gray Inversion) | 12 o'clock | - |
8 | Driver IC | GC9306N | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | TN mode | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5% Min: 4.5% | - |
13 | LCD Contrast Ratio | TBD | - |
14 | FPC Version | Z24017-8031 V1 | - |
15 | Interface | MCU | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 4 Parallel (4 lights in total) | - |
19 | Luminance | 550 | nit |
20 | Weight | 0.011 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY+ FOR BACKLIGHT |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | GND | Ground |
4 | VCI | POWER SUPPLY (3.3V） |
5 | IOVCC | POWER SUPPLY (1.8V） |
6 | GND | Ground |
7-22 | B15-B0 | DATA BUS |
23 | GND | Ground |
24 | RD | Read enable in 8080 MCU parallel interface |
25 | WR | Read enable in 8080 MCU parallel interface |
26 | RS | Ground |
27 | CS | Chip selection signal PIN |
28 | IM0 | When IM0 is 0, 16-bit MCU (B0-B7, B10-B15) When IM0 is 1, high 8-bit MCU (B10-B15), B0-B7 connected to GND |
29 | RESET | LCM RESET PIN (1.8V) |
30 | GND | Ground |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
La technologie Zhunyi fait attention à la qualité et au service. Bienvenue à nous rendre visite et à joindre les mains pour un avenir prospère.
