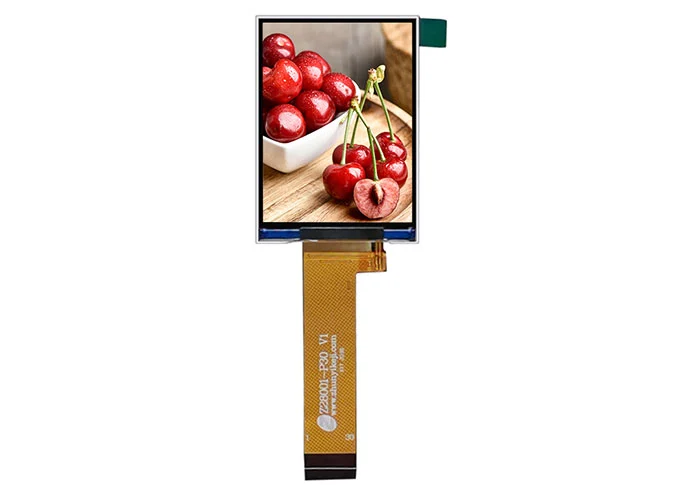

Taille: 2.8 pouce
Résolution: 240*320
Interface: MCU
Angle de vue: IPS
Luminosité: 350 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

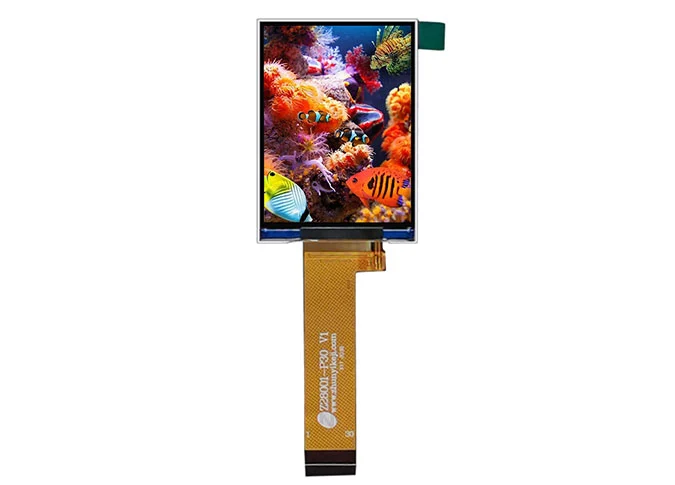

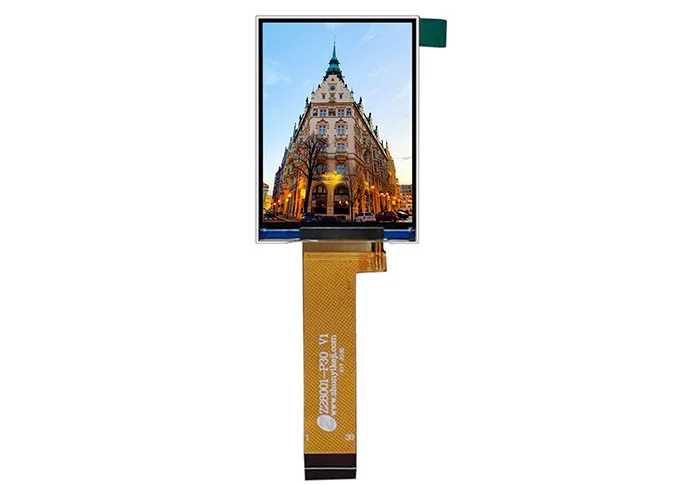

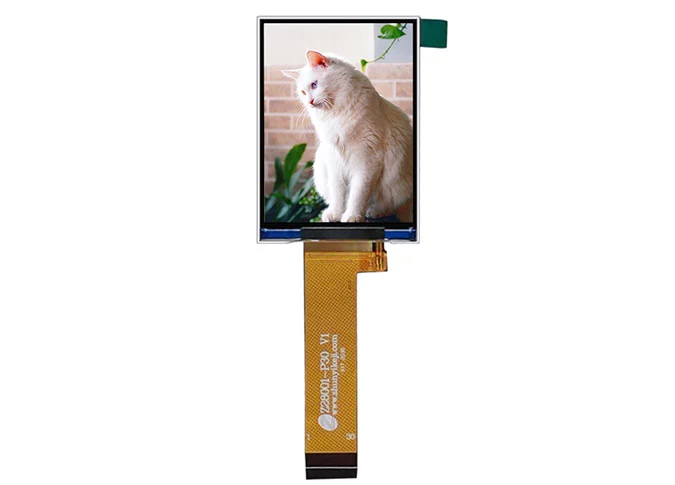

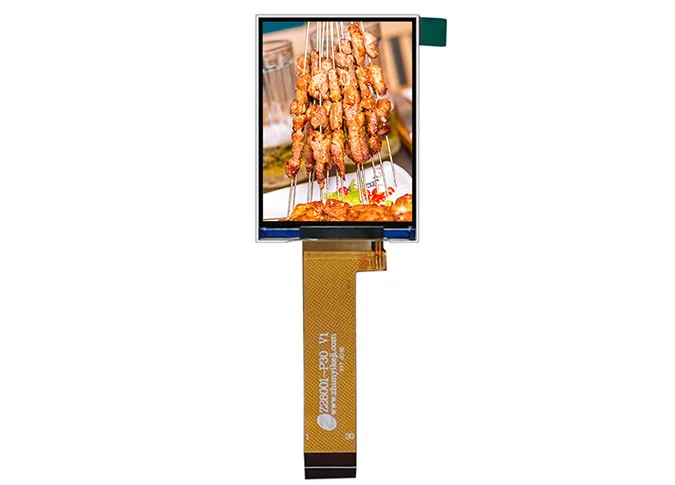

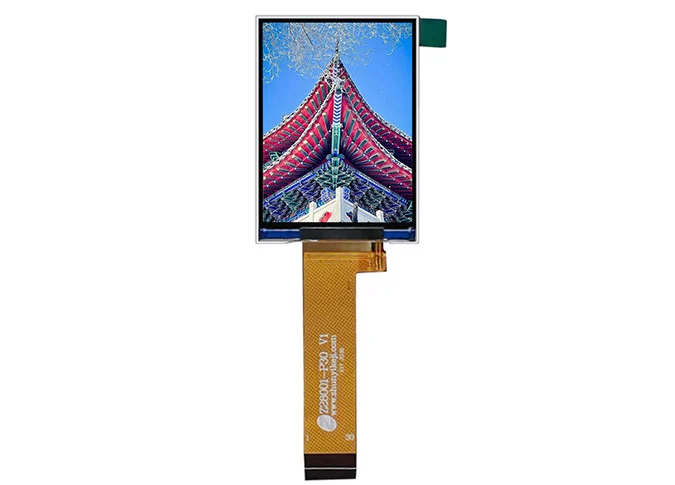

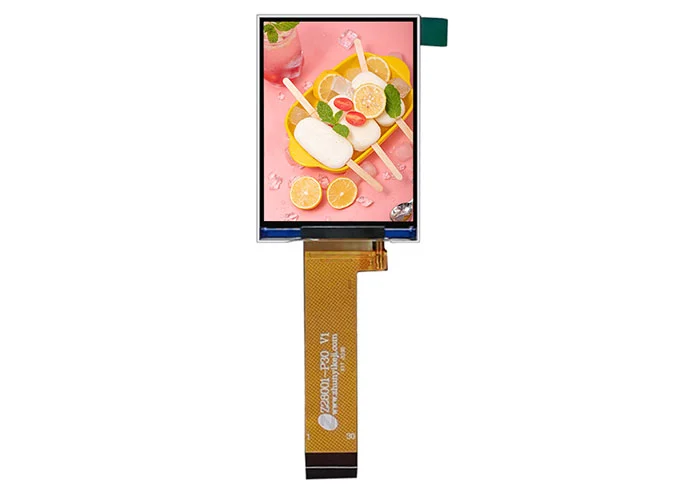

Z28001 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 320 240 *. La technique IPS (In-plan Switching) fait que ce module LCD de 2.8 "a un angle de vue plus large. CeciModule d'affichage LCD en grosEst intégré ST7789V pilote IC. Ce module LCD TFT a-Si est doté d'une interface MCU, d'une luminosité 350 cd/m².
Si vous avez la condition spéciale, comme l'interface IC de lecteur, FPC, panneau tactile, rétro-éclairage etc, comme unFournisseur d'affichage LCD personnalisé, Nous pouvons également personnaliser pour vous.
NotreModule d'affichage usineEffectuer ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD de 2.8 pouces est un oxymètre médical, un instrument cosmétique, un appareil électroménager, un traducteur, un lecteur de musique, une maison intelligente, une industrie, etc.

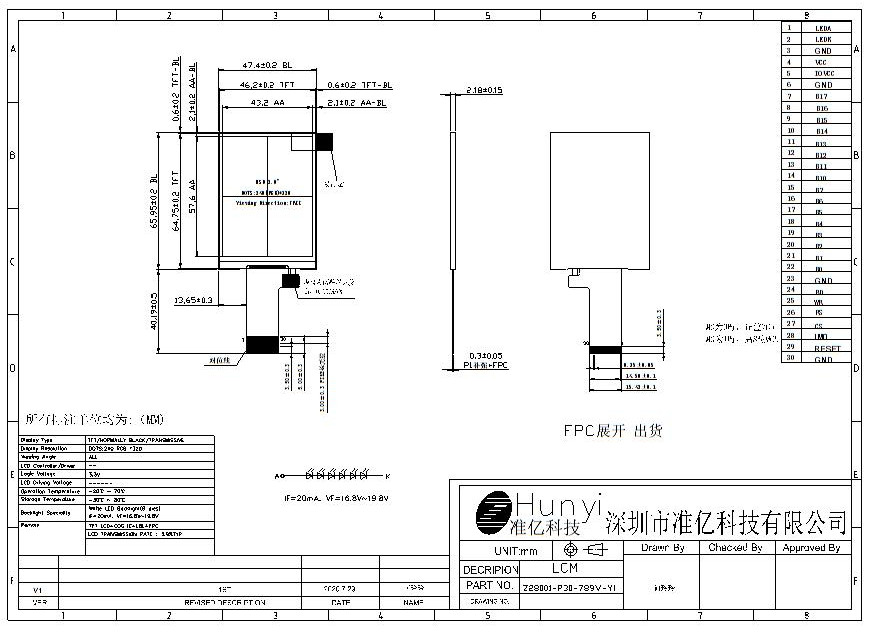

Item | Main Display | Unit |
Number of Pixels | 240 * RGB * 320 | Pixel |
LCM Outline Dimension | 47.4 (W) * 65.95 (H) * 2.18 (T) | mm |
LCD Outline Dimension | 46.2 (W) * 64.75 (H) * 0.8 (T) | mm |
Active Area | 43.2 * 57.6 | mm |
Pixel Pitch | 0.180 * 0.180 | mm |
Display Mode | Normal Black | |
Pixel Arrangement | R.G.B Vertical Stripe | |
Viewing Direction | Free | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 3.9% | |
LCD Contrast Ratio | Typ: 800; Min: 600 | |
FPC Version | Z28001-P30 V1 | |
Interface | MCU | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight arrangement | LED / 6 Parallel | |
Luminance | - | |
Weight | - |
PIN NO. | PIN DEF. | FUNCTION DES. |
1 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
2 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | GND | Ground |
4 | VDD | POWER SUPPLY (3.3V） |
5 | VDDI | POWER SUPPLY (1.8V） |
6 | GND | Ground |
7 | B17 | MCU parallel interface data bus. |
8 | B16 | MCU parallel interface data bus. |
9 | B15 | MCU parallel interface data bus. |
10 | B14 | MCU parallel interface data bus. |
11 | B13 | MCU parallel interface data bus. |
12 | B12 | MCU parallel interface data bus. |
13 | B11 | MCU parallel interface data bus. |
14 | B10 | MCU parallel interface data bus. |
15 | B7 | MCU parallel interface data bus. |
16 | B6 | MCU parallel interface data bus. |
17 | B5 | MCU parallel interface data bus. |
18 | B4 | MCU parallel interface data bus. |
19 | B3 | MCU parallel interface data bus. |
20 | B2 | MCU parallel interface data bus. |
21 | B1 | MCU parallel interface data bus. |
22 | B0 | MCU parallel interface data bus. |
23 | GND | Ground |
24 | RD | Read strobe signal. |
25 | WR | Write strobe signal. |
26 | RS | Ground |
27 | CS | Chip selection signal. |
28 | IM0 | IM0 0, 16 bit MCU (B0-B7, B10-B17) IM0 1, 8 bit MCU (B10-B17), B0-B7 connect GND |
29 | RESET | Reset Signal pin (1.8V） |
30 | GND | Ground |
