Taille: 2.8 pouce
Résolution: 240*320
Interface LCD: SPI
Interface tactile: IIC
Panneau tactile: capacitif
Conducteur IC: ST7789T3
Contrôleur tactile: GT911
Angle de vue: 12 heures
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

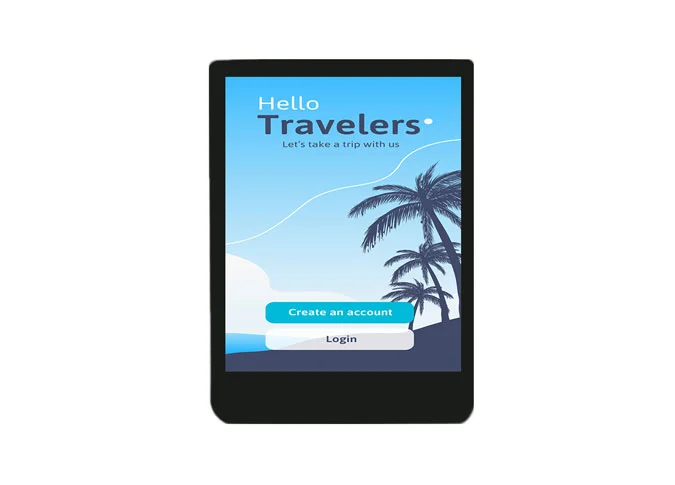

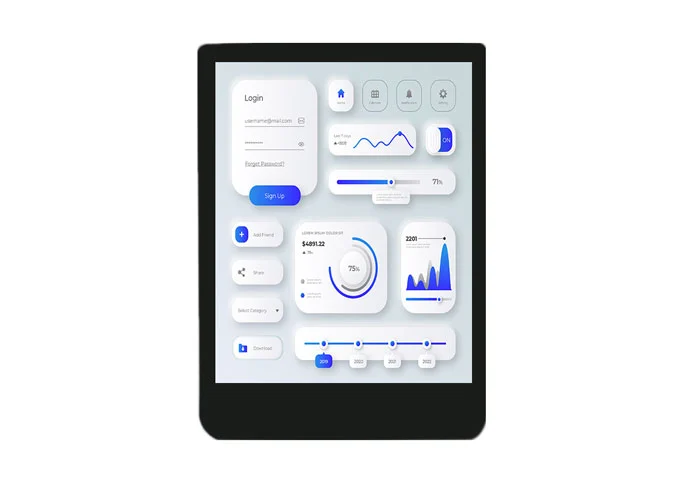

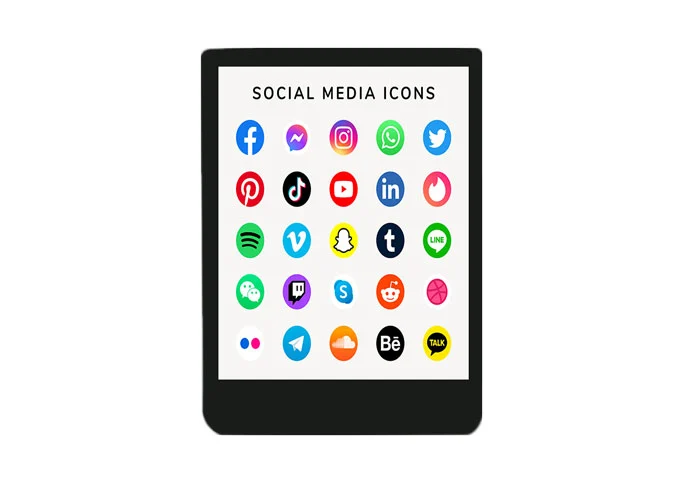

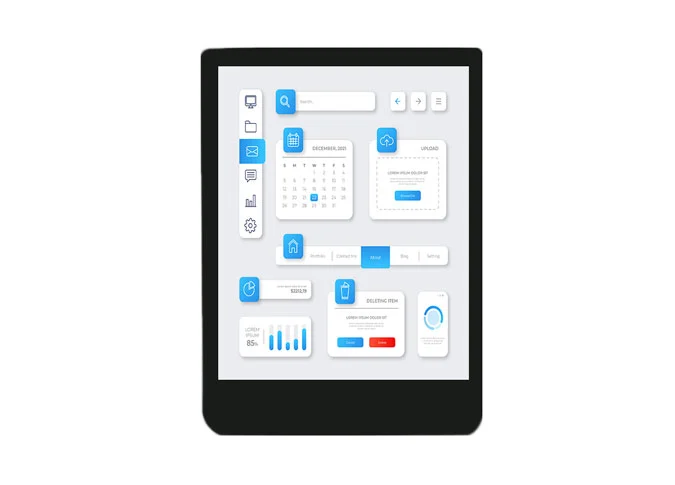

Z28003-ZC s'agit d'un écran à cristaux liquides (LCD) à transistor à matrice active couleur (TFT) avec écran tactile capacitif, QVGA 240*320. Cet écran tactile TFT est intégré au pilote LCD ST7789T3 IC et au contrôleur tactile GT911. Ce module tactile LCD TFT a-Si est doté d'une interface SPI et I2C. Touche multipoint.
Si vous avez la condition spéciale, comme le lecteur IC, l'interface, FPC, panneau tactile, rétroéclairage, luminosité, couleur, etc., comme unFournisseur d'affichage LCD personnalisé, Nous pouvons également personnaliser pour vous.
NotreModule d'affichage usineEffectuer ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
Cet écran tactile LCD de 2.8 pouces, en tant que type deÉcran d'affichage en gros, Est largement utilisé dans l'oxymètre médical, l'instrument cosmétique, l'appareil ménager, le traducteur, le lecteur de musique, la maison intelligente, l'industrie, le thermomètre infrarouge, l'hématomètre, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 2.8 | inch |
2 | Display Resolution | 240 (H) × RGB × 320 (V) | pixels |
3 | Pixel Pitch | 60 (H) × 180 (V) | um |

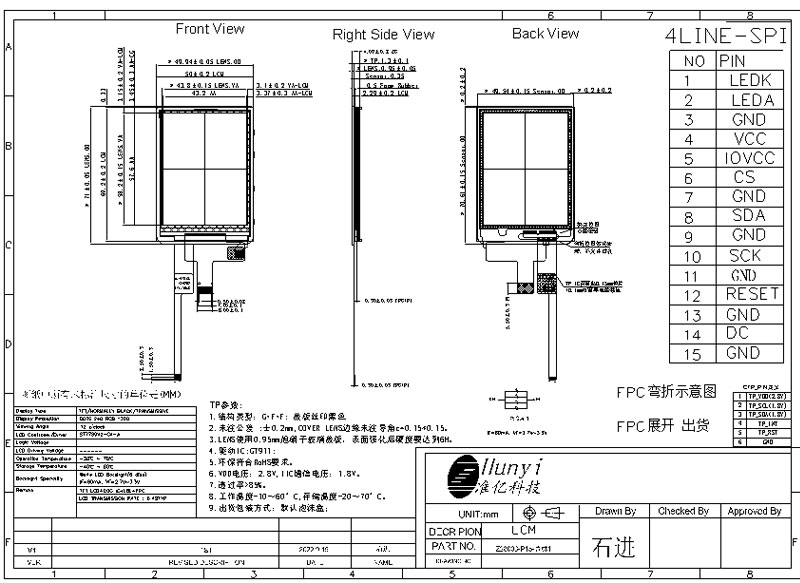

4 | CTP Outline Dimension (Without FPC） | 49.94 (W) × 71 (H) × 4.09 (T) | mm |
5 | LCD Outline Dimension | 46 (W) × 64.65 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 43.2 (W) × 57.6 (H） | mm |
7 | View Direction (Gray Inversion) | 12 o'clock | - |
8 | Driver IC | ST7789T3-G4-1 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal White | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 6.4% | - |
13 | LCD Contrast Ratio | Typ.: 500 | - |
14 | FPC Version | Z28003-P15 V1 | - |
15 | Interface | SPI | - |
16 | Operating Temperature | -30°C~ 70°C | - |
17 | Storage Temperature | -40°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 4 Parallel (4 lights in total) | - |
19 | Luminance | Typ.: 300 | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
3 | GND | Ground |
4 | VCC | POWER SUPPLY |
5 | IOVCC | POWER SUPPLY |
6 | CS | LCM SPI Chip Select PIN |
7 | GND | Ground |
8 | SDA | LCM SPI data (SDA) data input (MOSI) |
9 | GND | Ground |
10 | SCK | LCM SPI clock (SCL) clock (SCLK) |
11 | GND | Ground |
12 | RESET | LCM RESET PIN |
13 | GND | Ground |
14 | DC | LCM Data/Command Control PIN |
15 | GND | Ground |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | TP-VDD | TP Input Power voltage (3.3V) |
2 | TP-SCL | TP I2C clock (SCL) clock (SCLK)(1.8V) |
3 | TP-SDA | TP I2C data (SDA) data input (MOSI)(1.8) |
4 | TP-INT | TP Interrupt PIN |
5 | TP-RST | TP RESET PIN |
6 | GND | Ground |
