Taille: 3 pouce
Résolution: 480*854
Interface LCD: SPI RGB
Interface tactile: IIC
Panneau tactile: capacitif
Conducteur IC: ST7701S
Contrôleur tactile: GT911
Angle de vue: IPS
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

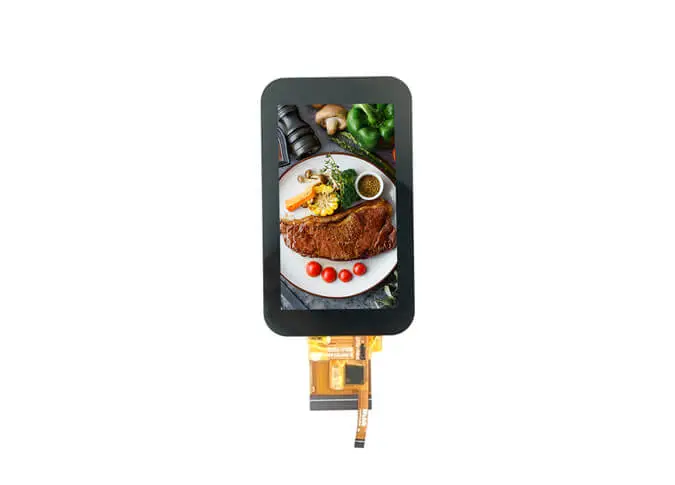

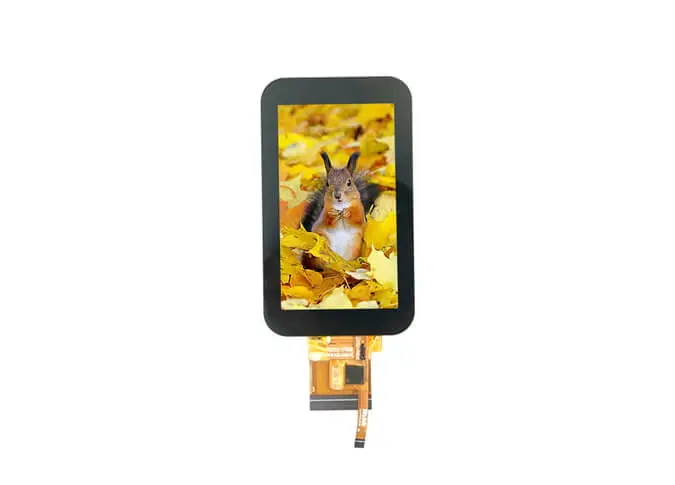

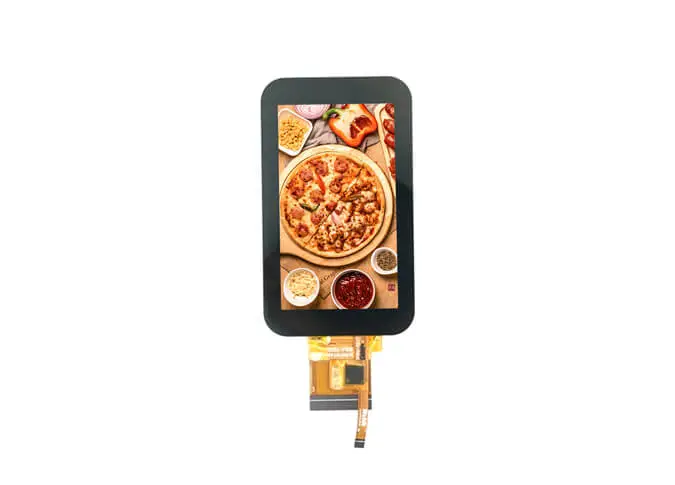

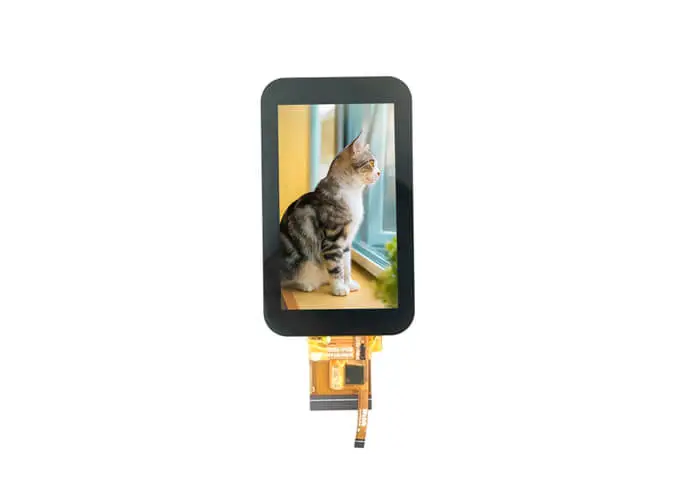

Z30010-ZC s'agit d'un écran à cristaux liquides (LCD) à transistor à matrice active couleur (TFT) avec écran tactile capacitif, QVGA 480*854. Cet écran tactile TFT est intégré au pilote LCD ST7701S IC et contrôleur tactile GT911. Ce module tactile LCD TFT a-Si est doté d'une interface SPI et I2C. G G structure, multi-point tactile.
Si vous avez la condition spéciale, comme le lecteur IC, l'interface, FPC, panneau tactile, rétroéclairage, luminosité, couleur, etc., comme unFabricant LCD personnalisé, Nous pouvons également personnaliser pour vous.
Comme l'un desFabricants de modules LCD TFT, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
Cet écran tactile LCD de 3 pouces est largement utilisé dans l'oxymètre médical, instrument cosmétique, appareil électroménager, traducteur, lecteur de musique,Panneau LCD pour maison intelligente, Industrie, thermomètre infrarouge, hématomètre, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V) | pixels |
3 | Pixel Pitch | 26 (H) × 78 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 42.70 (W) × 74.70 (H) × 2.5 (T) | mm |
5 | LCD Outline Dimension | 40.33 (W) × 72.86 (H) × 1.0 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 49.80 (W) × 85.10 (H) × 4.03 (T) | mm |
7 | LCD Active Area | 37.44 (W) × 66.61 (H) | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | ST7701S-G5 | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 3.5% Min: 3.1% | - |
14 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
15 | FPC Version | Z30010-P40F-R V6 | - |
16 | Interface | RGB+SPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
20 | Luminance | 460 | nit |
21 | Weight | 0.029 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
3 | VCC | POWER SUPPLY (2.8V/3.3V） |
5-12 | R0-R7 | DATA BUS |
13-20 | G0-G7 | DATA BUS |
21-28 | B0-B7 | DATA BUS |
29 | GND | Ground |
30 | CLK | Pixel clock signal in RGB I/F |
31 | DISP | Display on/off |
32 | HSYNC | Horizontal sync. Signal in RGB I/F. |
33 | VSYNC | Vertical sync. Signal in RGB I/F. |
34 | DEN | Data enable signal in RGB I/F DE mode. |
35 | NC | No Connection |
36 | GND | Ground |
37 | RESET | LCM RESET PIN |
38 | SDI | LCM SPI data (SDA) data input (MOSI) |
39 | SCL | LCM SPI clock (SCL) clock (SCLK) |
40 | CS | Chip Select input PIN |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | VDD | TP Input Power voltage (3.3V) |
3 | INT | TP Interrupt PIN (3.3V) |
4 | SDA | TP I2C data (SDA) data input (MOSI)(3.3V) |
5 | SCL | TP I2C clock (SCL) clock (SCLK)(3.3V) |
6 | RESET | TP RESET PIN (3.3V) |

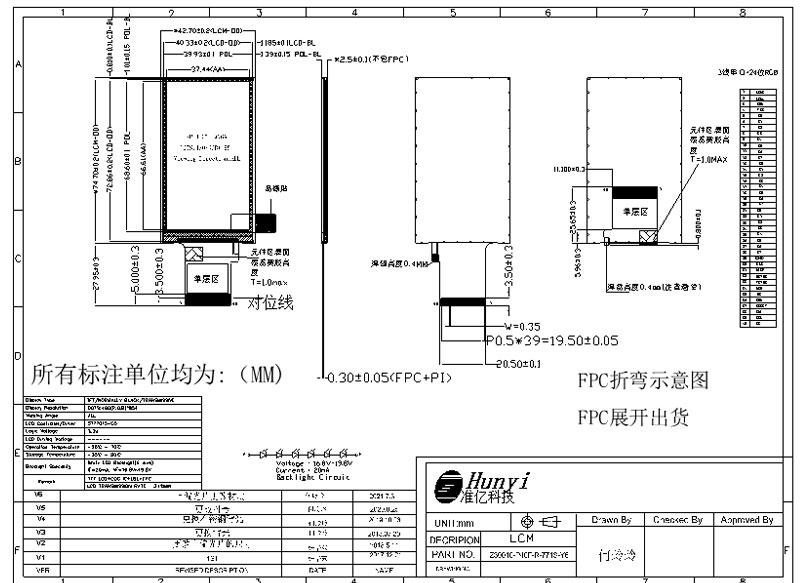

3.1 LCM
3.2 TLCM
