Taille: 3 pouce
Résolution: 480*854
Interface: MIPI
Angle de vue: IPS
Luminosité: 400 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

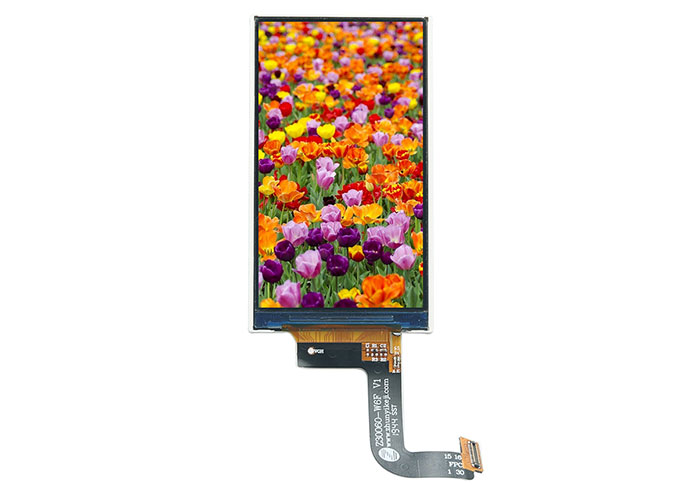

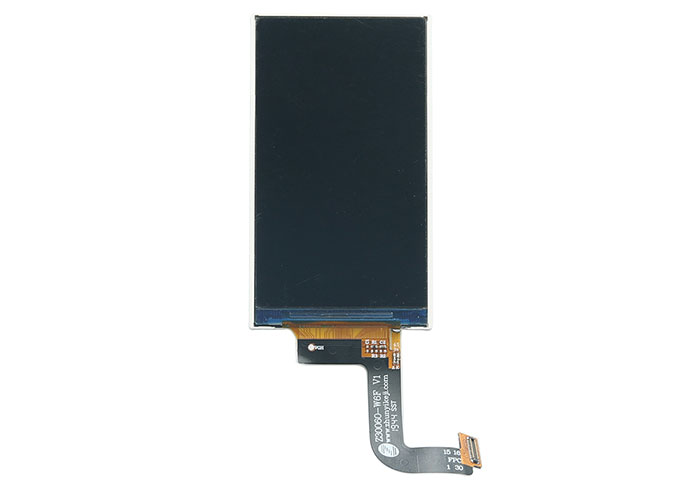

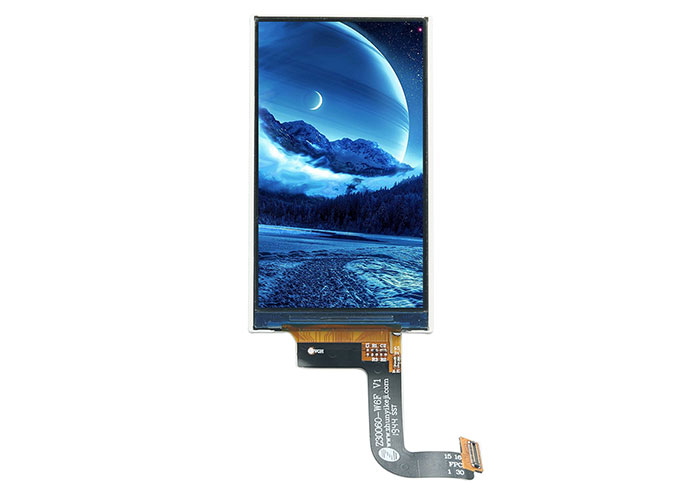

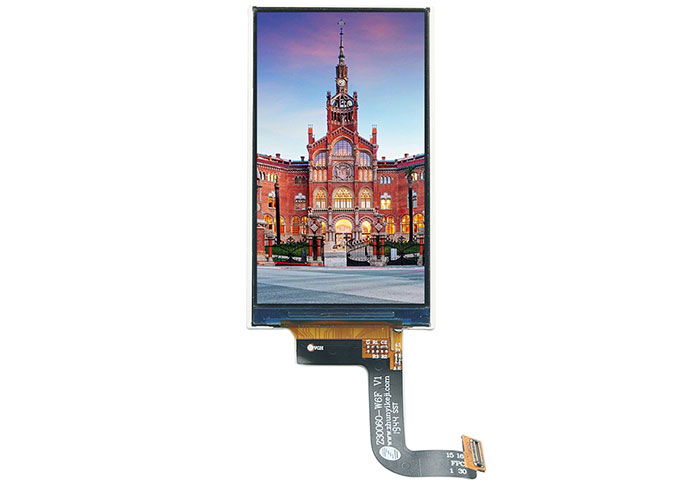

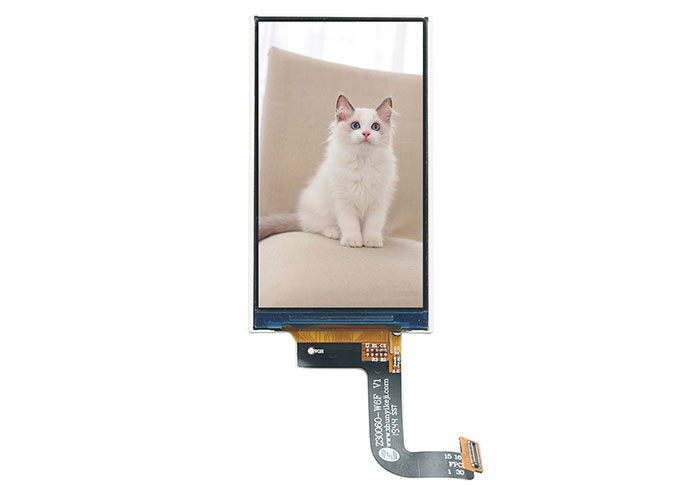

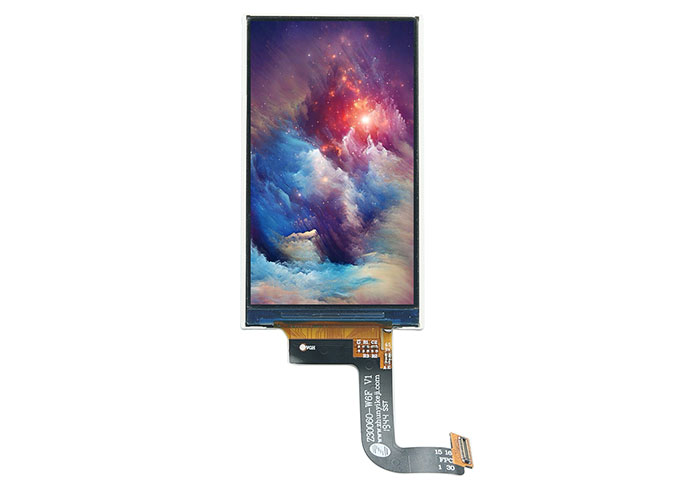

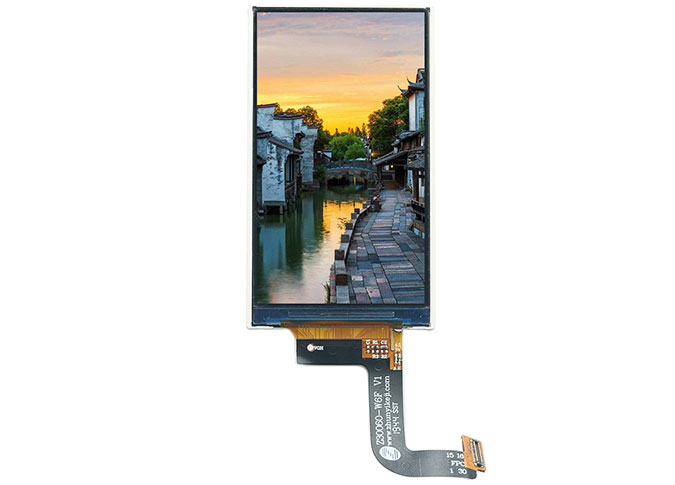

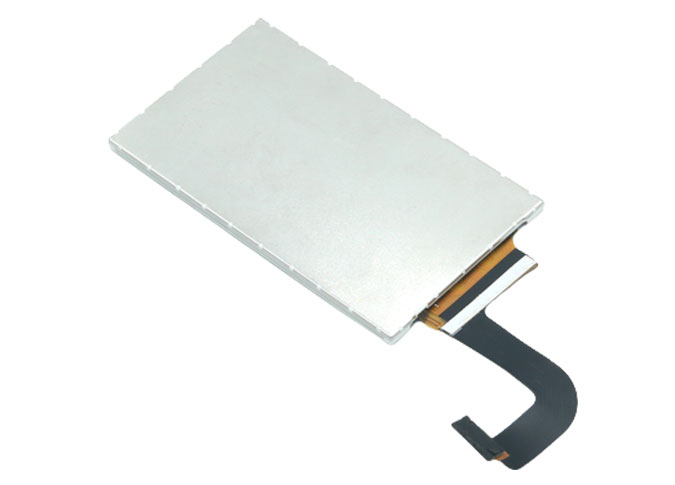

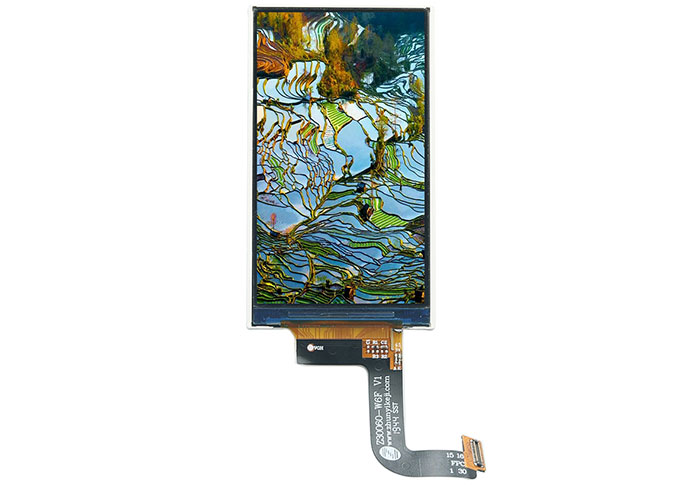

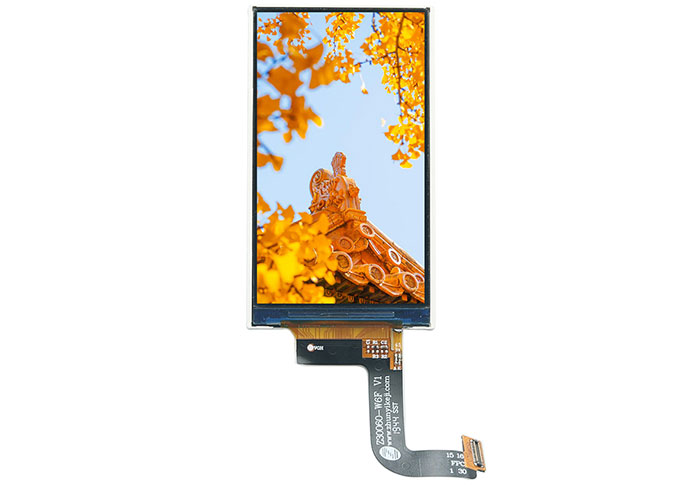

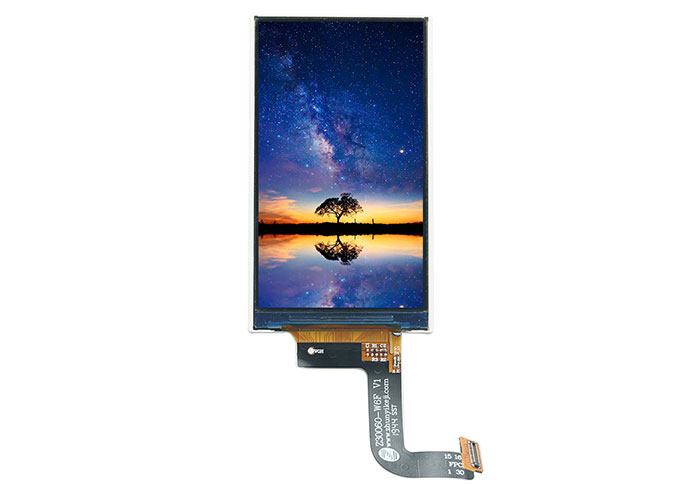

Z30060 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 854 480 *. La technique IPS (In-plan Switching) fait de ce module LCD 3 "un angle de vue plus large. Cet écran LCD est intégré au pilote IC ST7701S. Cet écran LCD a-Si TFTChine panneau tactile moduleViennent avec l'interface MIPI, 400 luminosité cd/m².
Si vous avez des exigences spéciales, comme l'interface IC du lecteur, FPC, panneau tactile, rétro-éclairage, etc., nous pouvons également fournirÉcran LCD de forme personnaliséePour vous.
Z49421 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 1280 720 *. La technique IPS (In-plan Switching) fait de ce module LCD 5 "un angle de vue plus large. Cet écran LCD est intégré GH1001 pilote IC. Cet écran LCD a-Si TFTChine panneau tactile moduleViennent avec l'interface MIPI, luminosité 450cd/m².
L'écran LCD de 3 pouces est médical, le tableau de bord est venu, le point de vente, le lecteur de jeu, l'instrument cosmétique, l'appareil électroménager, le scanner QRcode, le traducteur, le lecteur de musique, la maison intelligente, l'industrie, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V） | pixels |
3 | Pixel Pitch | 26 (H) × 78 (V） | um |

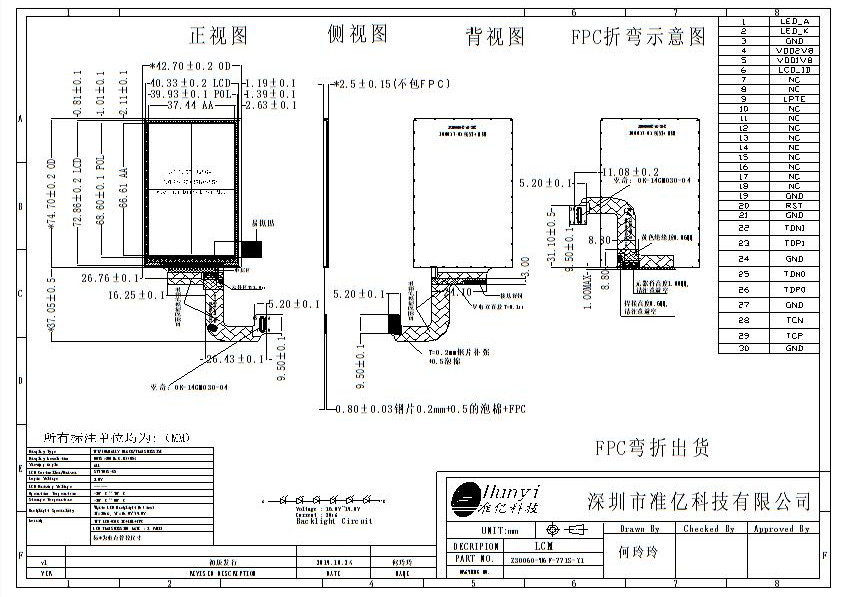

4 | LCM Outline Dimension (Without FPC） | 42.70 (W) × 74.70 (H) ×2.5 (T) | mm |
5 | LCD Outline Dimension | 40.33 (W) × 72.86 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 37.44 (W) × 66.61 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.5%; Min: 3.1% | - |
13 | LCD Contrast Ratio | Typ.: 1000; Min: 800 | - |
14 | FPC Version | Z30060-W6F V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | 420 | nit |
20 | Weight | 0.018 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | GND | Ground |
4 | VDD2V8 | POWER SUPPLY (2.8V） |
5 | VDD1V8 | I/O POWER SUPPLY (1.8V） |
6 | LCD_ID | LCM ID PIN |
7-8 | NC | No Connection |
9 | LPTE | Tearing Effect PIN |
10-18 | NC | No Connection |
19 | GND | Ground |
20 | RST | LCM RESET PIN |
21 | GND | Ground |
22 | TDN1 | Negative MIPI differential data input |
23 | TDP1 | Positive MIPI differential data input |
24 | GND | Ground |
25 | TDN0 | Negative MIPI differential data input |
26 | TDP0 | Positive MIPI differential data input |
27 | GND | Ground |
28 | TCN | Negative MIPI differential CLOCK input |
29 | TCP | Positive MIPI differential CLOCK input |
30 | GND | Ground |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
La technologie Zhunyi fait attention à la qualité et au service. Bienvenue à nous rendre visite et à joindre les mains pour un avenir prospère.
