Taille: 3 pouce
Résolution: 480*854
Interface LCD: MIPI
Interface tactile: IIC
Panneau tactile: capacitif
Conducteur IC: ST7001S
Contrôleur tactile: GSL169
Angle de vue: IPS
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

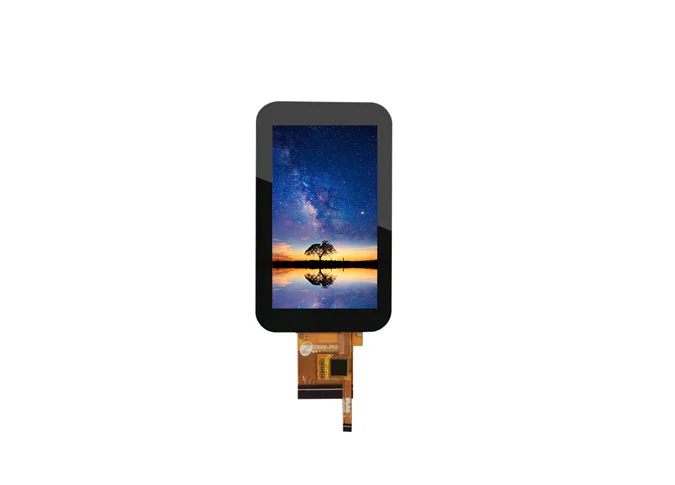

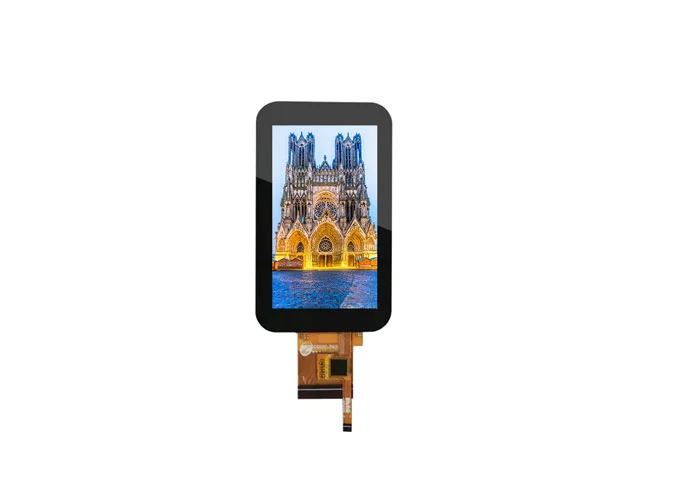

Z30071-ZC s'agit d'un écran à cristaux liquides (LCD) à transistor à matrice active couleur (TFT) avec écran tactile capacitif, QVGA 480*854. Cette touche TFTAffichage LCD TFT en grosEst intégré au pilote LCD ST7701S IC et au contrôleur tactile GSL1691. Ce module tactile LCD TFT a-Si est fourni avec une interface MIPI et I2C. Touche multipoint.
Si vous avez des exigences spéciales, comme le lecteur IC, l'interface, le FPC, le panneau tactile, le rétroéclairage, la luminosité, la couleur, etc., comme l'un desUsines LCD personnalisées, Nous pouvons également personnaliser pour vous.
En tant queFournisseur d'écran LCD carré, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
Cet écran tactile LCD de 3 pouces est largement utilisé dans l'oxymètre médical, les instruments cosmétiques, les appareils ménagers, le traducteur, le lecteur de musique, la maison intelligente, l'industrie, le thermomètre infrarouge, l'hématomètre, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V) | pixels |
3 | Pixel Pitch | 26 (H) × 78 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 42.70 (W) × 74.70 (H) × 2.45 (T) | mm |
5 | LCD Outline Dimension | 40.33 (W) × 72.86 (H) × 1.0 (T) | mm |
TLCM Outline Dimension (Without FPC） | 49.80 (W) × 85.10 (H) × 3.88 (T) | mm | |
6 | LCD Active Area | 37.44 (W) × 66.61 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.5% Min: 3.1% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
14 | FPC Version | Z30056-P22F-M V2 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | TBD | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | GND | Ground |
3 | D0N | Negative MIPI differential data input |
4 | D0P | Positive MIPI differential data input |
5-6 | GND | Ground |
7 | CLKN | Negative MIPI differential CLOCK input |
8 | CLKP | Positive MIPI differential CLOCK input |
9 | GND | Ground |
10 | D1N | Negative MIPI differential data input |
11 | D1P | Positive MIPI differential data input |
12 | RESET | LCM RESET PIN |
13-14 | GND | Ground |
15 | IOVCC | I/O POWER SUPPLY |
16 | VCC | POWER SUPPLY |
17 | GND | Ground |
18 | TE | Tearing Effect PIN |
19 | GND | Ground |
20 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
21 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
22 | GND | Ground |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | TP_VDD | TP POWER SUPPLY |
3 | TP_INT | TP Interrupt PIN |
4 | TP_SDA | TP I2C data (SDA) data input (MOSI)(1.8V) |
5 | TP_SCL | TP I2C clock (SCL) clock (SCLK)(1.8V) |
6 | TP_RST/WAKE | TP Reset PIN |

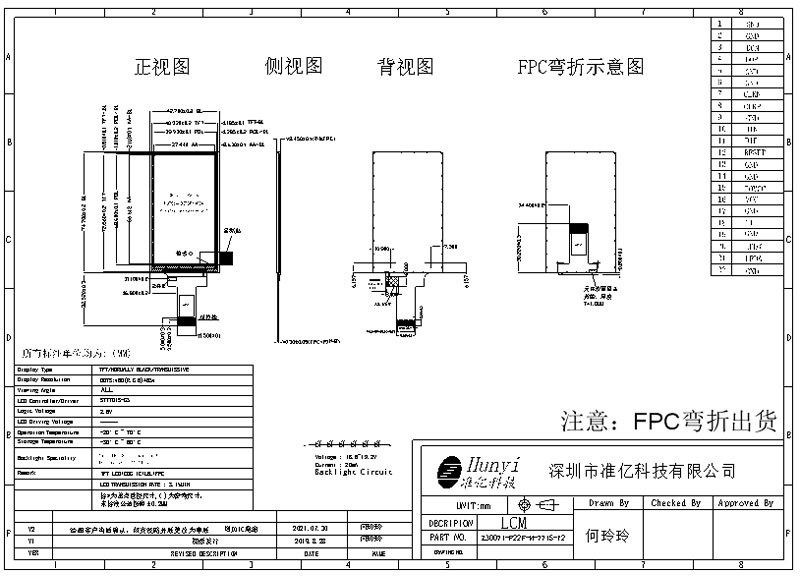

3.1 LCM

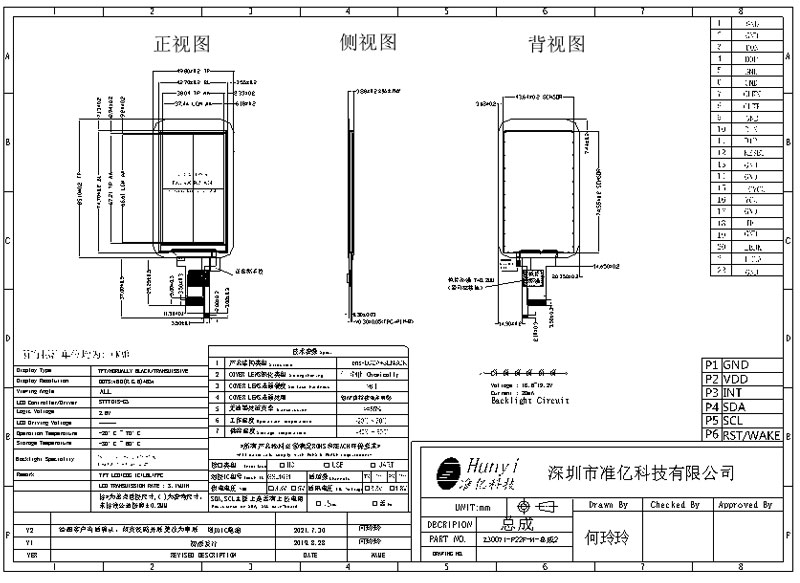

3.2 TLCM
