Taille: 3 pouce
Résolution: 480*854
Interface: MIPI
Angle de vue: IPS
Luminosité: 480 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

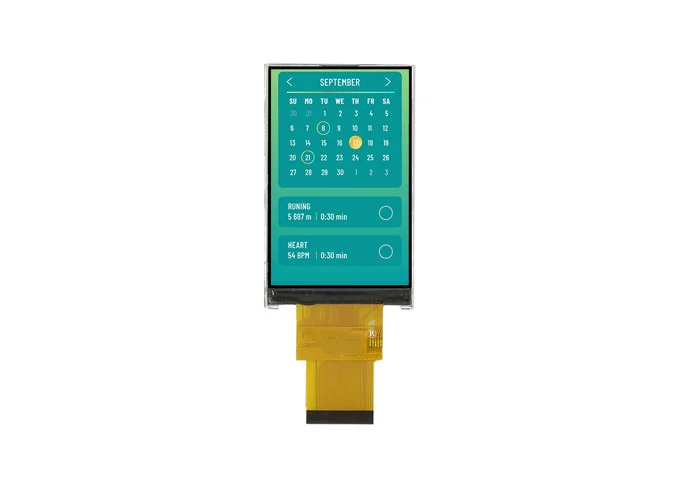

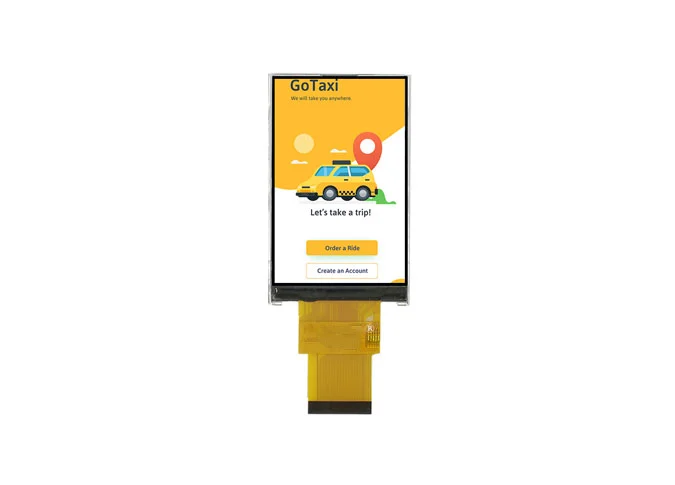

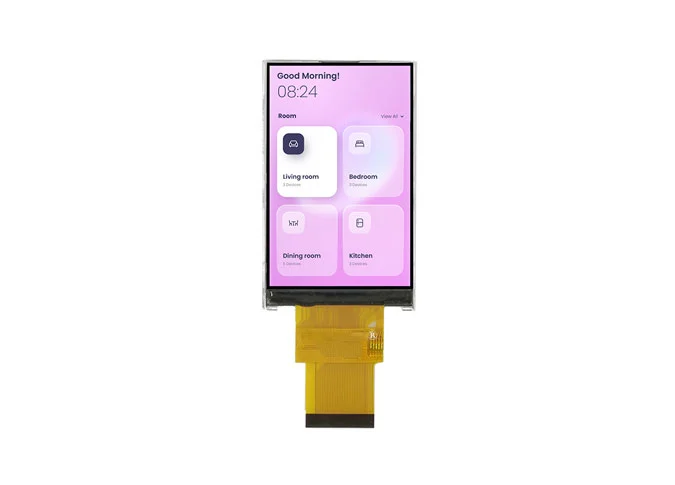

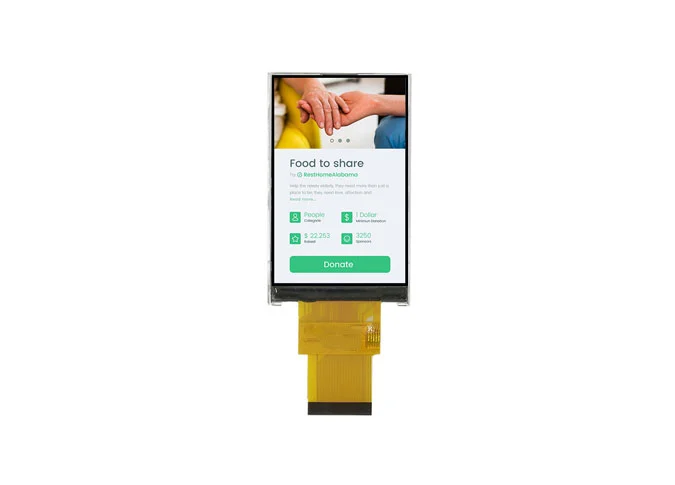

Z30074 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 854 480 *. La technique IPS (In-plan Switching) fait de ce module LCD 3 "un angle de vue plus large. Cet écran LCD est intégré au pilote IC JD9161Z. Ce TFT a-SiLCD carréModule vient avec l'interface MIPI, 480 luminosité cd/m².
Si vous avez des exigences particulières, comme l'interface IC du lecteur, FPC, écran tactile, rétroéclairage, etc., comme unTFT LCD module fournisseur, Nous pouvons également personnaliser pour vous.
En tant queFournisseur LCD carré, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD de 3 pouces est médical, le tableau de bord est venu, le point de vente, le lecteur de jeu, l'instrument cosmétique, l'appareil électroménager, le scanner QRcode, le traducteur, le lecteur de musique, la maison intelligente, l'industrie, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V） | pixels |
3 | Pixel Pitch | 26 (H) × 78 (V） | um |

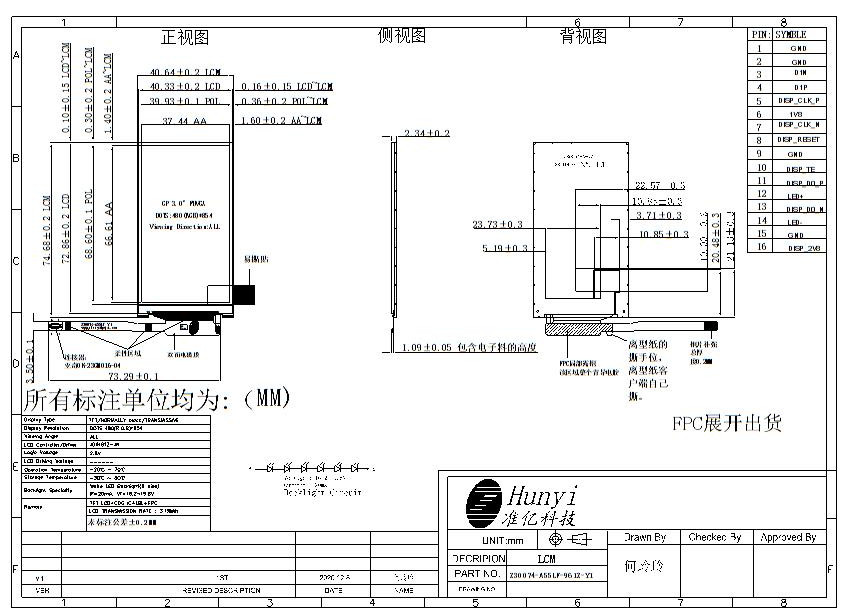

4 | LCM Outline Dimension (Without FPC） | 40.64 (W) × 74.68 (H) × 2.34 (T) | mm |
5 | LCD Outline Dimension | 40.33 (W) × 72.86 (H) × 1.0 (T) | mm |
6 | LCD Active Area | 37.44 (W) × 66.61 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9161Z-JN | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel Driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.5% Min: 3.1% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
14 | FPC Version | Z30074-A55LF V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | 480 | nit |
20 | Weight | 0.014 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | GND | Ground |
3 | DISP_D1_N | Negative MIPI differential data input |
4 | DISP_D1_P | Positive MIPI differential data input |
5 | DISP_CLK_P | Positive MIPI differential CLOCK input |
6 | 1V8 | POWER SUPPLY (1.8V) |
7 | DISP_CLK_N | Negative MIPI differential CLOCK input |
8 | DISP_RESET | LCM RESET PIN |
9 | GND | Ground |
10 | DISP_TE | Tearing Effect PIN |
11 | DISP_D0_P | Positive MIPI differential data input |
12 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
13 | DISP_D0_N | Negative MIPI differential data input |
14 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
15 | GND | Ground |
16 | DISP_2V8 | POWER SUPPLY(2.8V) |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
