Taille: 3 pouce
Résolution: 480*854
Interface: MIPI
Angle de vue: IPS
Luminosité: 380 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

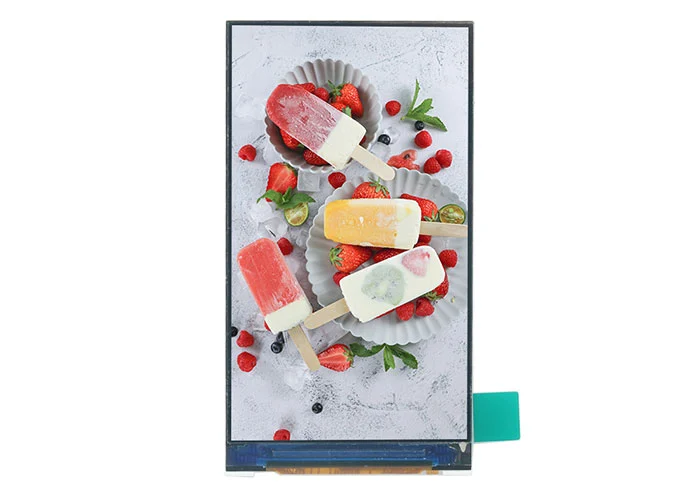

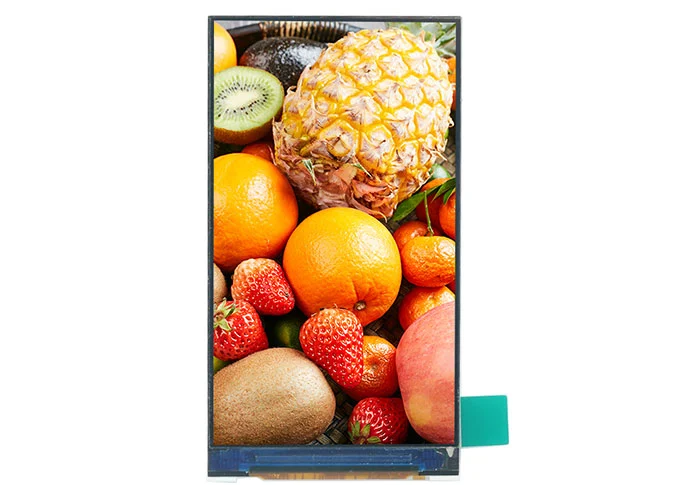

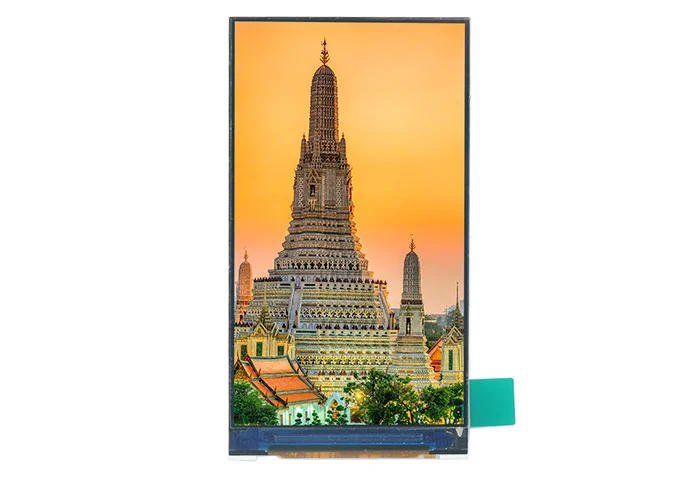

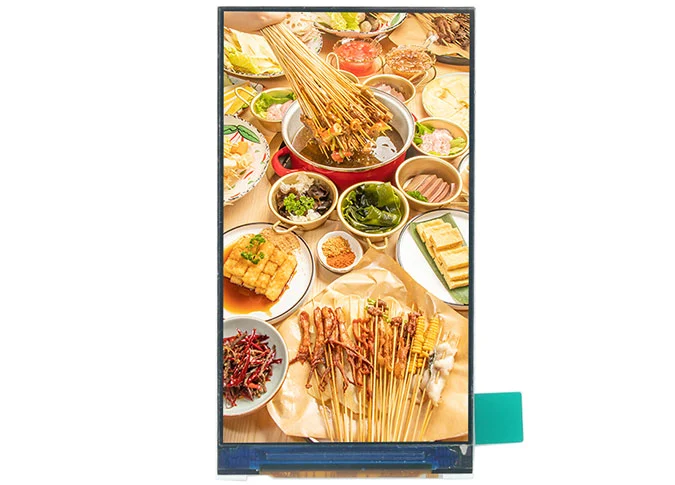

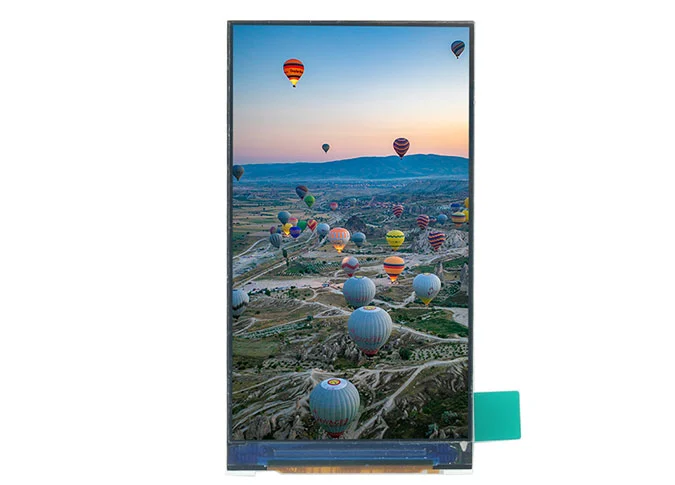

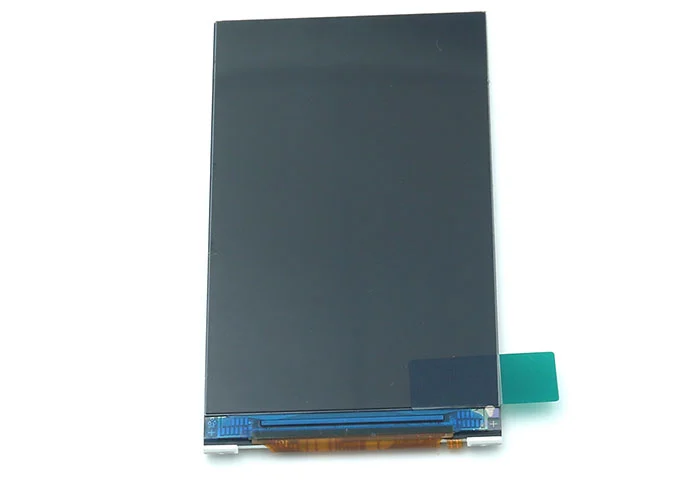

Z30079 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 854 480 *. La technique IPS (In-plan Switching) fait de ce module LCD 3 "un angle de vue plus large. CeciPanneau LCD IPS carréEst intégré JD9161Z pilote IC. Ce module LCD TFT a-Si est doté d'une interface MIPI, d'une luminosité 380 cd/m².
Si vous avez des exigences spéciales, comme l'interface IC du lecteur, FPC, panneau tactile, rétro-éclairage, etc., nous pouvons fournirAffichage LCD en forme de coutumePour vous.
En tant queÉcran LCD carré fabricant, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD de 3 pouces est médical, le tableau de bord est venu, le point de vente, le lecteur de jeu, l'instrument cosmétique, l'appareil ménager, le scanner QRcode, la température infrarouge, le traducteur, le lecteur de musique, la maison intelligente, l'industrie, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V） | pixels |
3 | Pixel Pitch | 26 (H) × 78 (V） | um |

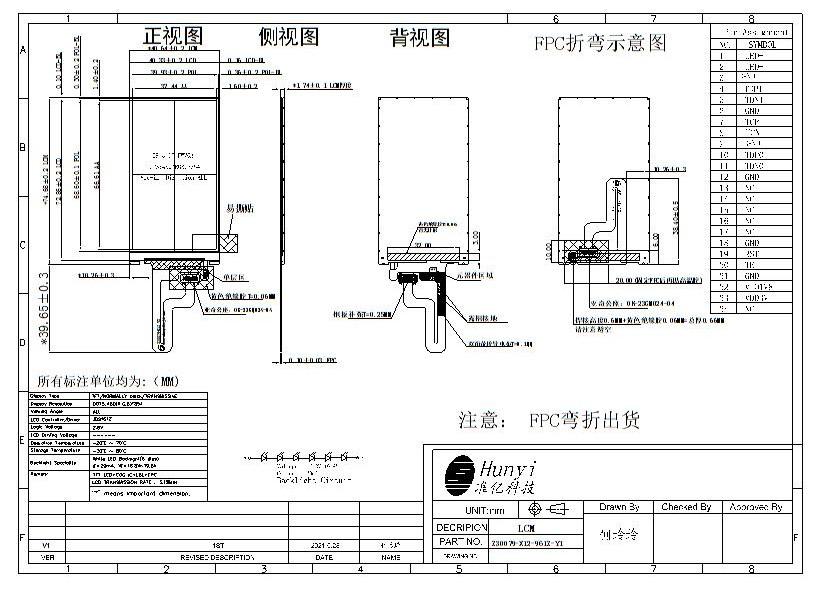

4 | LCM Outline Dimension (Without FPC） | 40.64 (W) × 74.68 (H) ×1.74 (T) | mm |
5 | LCD Outline Dimension | 40.33 (W) × 72.86 (H) × 0.4 (T) | mm |
6 | LCD Active Area | 37.44 (W) × 66.61 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9161Z-JN | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.5% Min: 3.1% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |

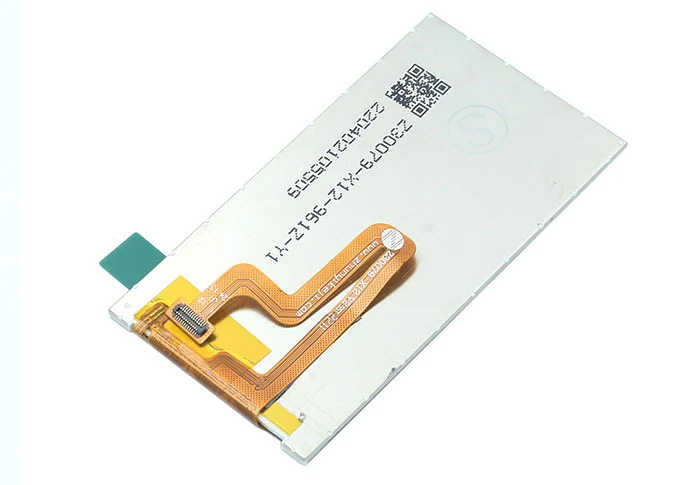

14 | FPC Version | Z30079-X12 V2 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | 380 | nit |
20 | Weight | 0.010 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | LEKA | POWER SUPPLY- FOR BACKLIGHT ANODE |
3 | GND | Ground |
4 | TDP1 | Positive MIPI differential data input |
5 | TDN1 | Negative MIPI differential data input |
6 | GND | Ground |
7 | TCP | Positive MIPI differential CLOCK input |
8 | TCN | Negative MIPI differential CLOCK input |
9 | GND | Ground |
10 | TDP0 | Positive MIPI differential data input |
11 | TDN0 | Negative MIPI differential data input |
12 | GND | Ground |
13-17 | NC | No Connection |
18 | GND | Ground |
19 | RST | LCM RESET PIN |
20 | TE | Tearing Effect PIN |
21 | GND | Ground |
22 | VIO1V8 | POWER SUPPLY (1.8V） |
23 | VDD3V | POWER SUPPLY (3V） |
24 | NC | No Connection |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
La technologie Zhunyi fait attention à la qualité et au service. Bienvenue à nous rendre visite et à joindre les mains pour un avenir prospère.
