Taille: 3 pouce
Résolution: 480*854
Interface: MIPI
Angle de vue: IPS
Luminosité: 500 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

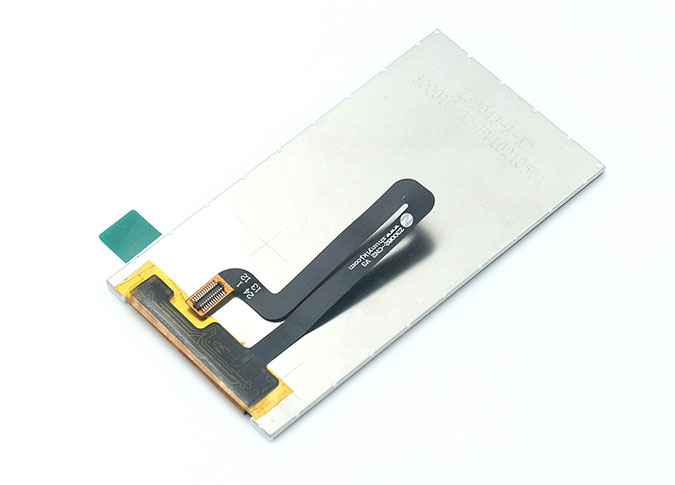

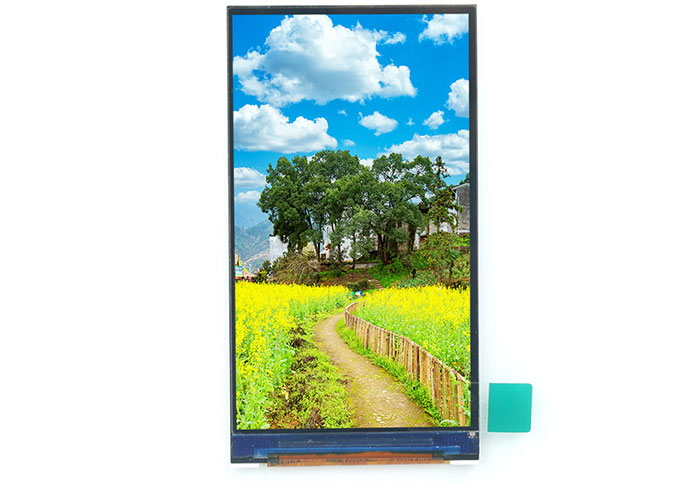

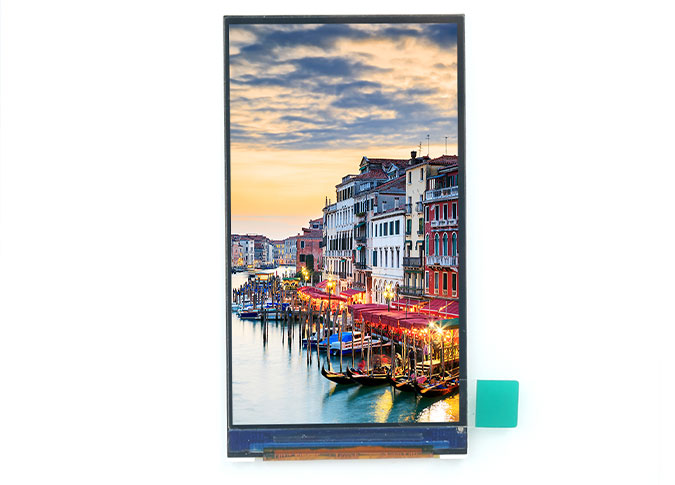

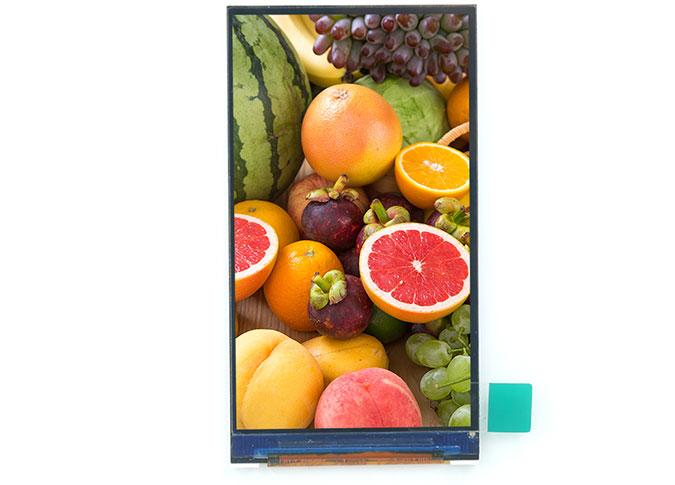

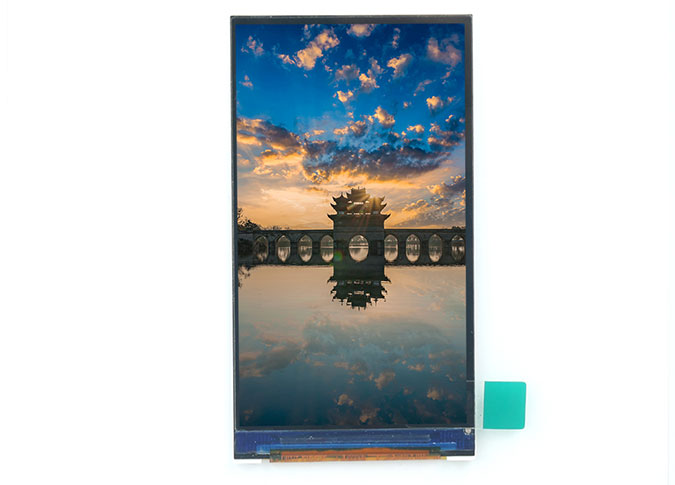

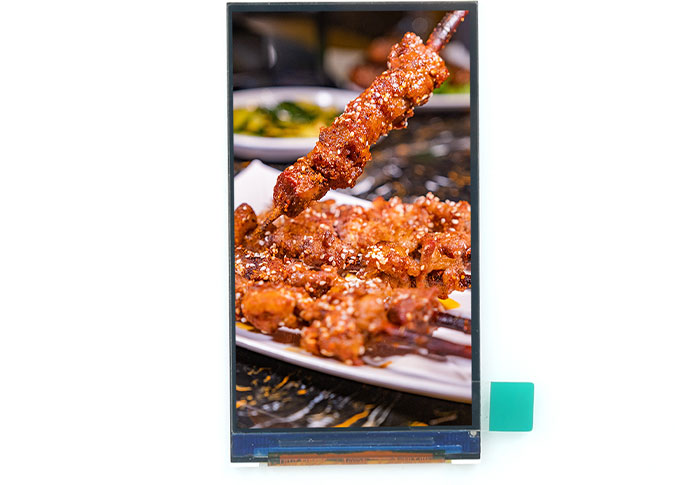

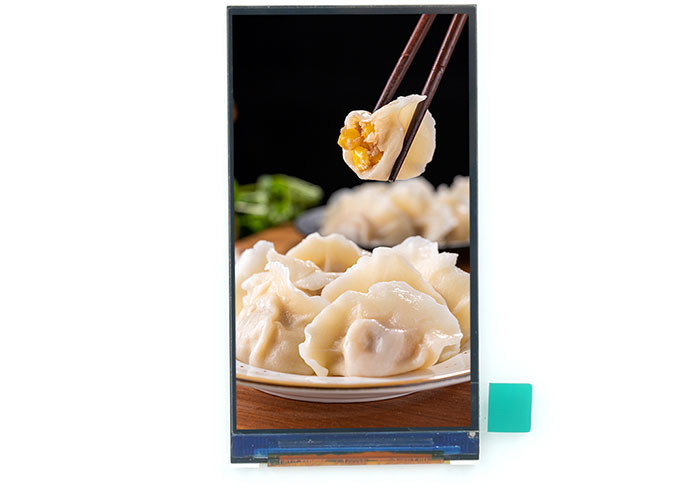

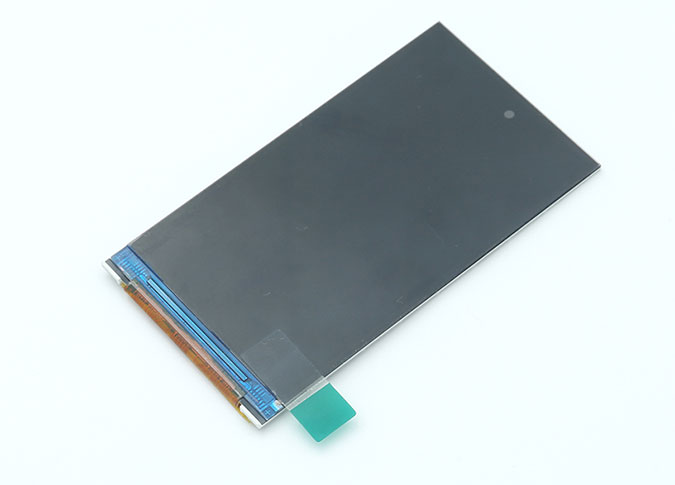

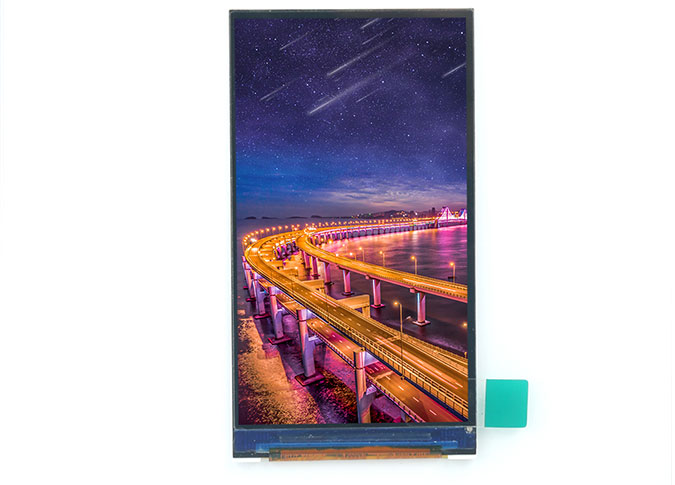

Z30082 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 854 480 *. La technique IPS (In-plan Switching) fait de ce module LCD 3 "un angle de vue plus large. CeciÉcran LCD portableEst intégré JD9161Z pilote IC. Ce module LCD TFT a-Si est doté d'une interface MIPI, d'une luminosité 500 cd/m².
Si vous avez des exigences particulières, comme l'interface IC du lecteur, FPC, écran tactile, rétroéclairage, etc., comme unFournisseur d'affichage LCD personnalisé, Nous pouvons également personnaliser pour vous.
Comme l'un des principauxUsines de modules d'affichage LCD, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD de 3 pouces est médical, le tableau de bord est venu, le point de vente, le lecteur de jeu, l'instrument cosmétique, l'appareil ménager, le scanner QRcode, la température infrarouge, le traducteur, le lecteur de musique, la maison intelligente, l'industrie, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 854 (V） | pixels |
3 | Pixel Pitch | 26 (H) × 78 (V） | um |

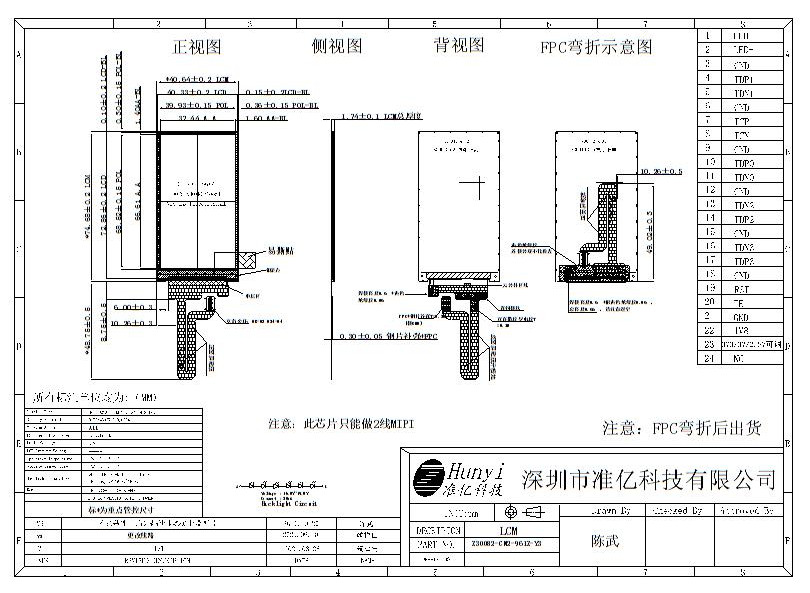

4 | LCM Outline Dimension (Without FPC） | 40.64 (W) × 74.68 (H) ×1.74 (T) | mm |
5 | LCD Outline Dimension | 40.33 (W) × 72.86 (H) × 0.4 (T) | mm |
6 | LCD Active Area | 37.44 (W) × 66.61 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9161Z-JN | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.5% Min: 3.1% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
14 | FPC Version | Z30082-CN2 V3 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | 510 | nit |
20 | Weight | 0.010 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
3 | GND | Ground |
4 | TDP1 | Positive MIPI differential data input |
5 | TDN1 | Negative MIPI differential data input |
6 | GND | Ground |
7 | TCP | Positive MIPI differential CLOCK input |
8 | TCN | Negative MIPI differential CLOCK input |
9 | GND | Ground |
10 | TDP0 | Positive MIPI differential data input |
11 | TDN0 | Negative MIPI differential data input |
12 | GND | Ground |
13 | TDN2 | Positive MIPI differential data input |
14 | TDP2 | Negative MIPI differential data input |
15 | GND | Ground |
16 | TDN3 | Positive MIPI differential data input |
17 | TDP3 | Negative MIPI differential data input |
18 | GND | Ground |
19 | RST | LCM RESET PIN |
20 | TE | Tearing Effect PIN |
21 | GND | Ground |
22 | 1V8 | I/O POWER SUPPLY (1.8V） |
23 | VCC | POWER SUPPLY (3.3V/3V/2.8V) |
24 | NC | No Connection |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
