Taille: 3.2 pouce
Résolution: 240*320
Interface: 4 ligne SPI
Conducteur IC: ILI9341
Angle de vue: 12 heures
Luminosité: 300 lentes
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

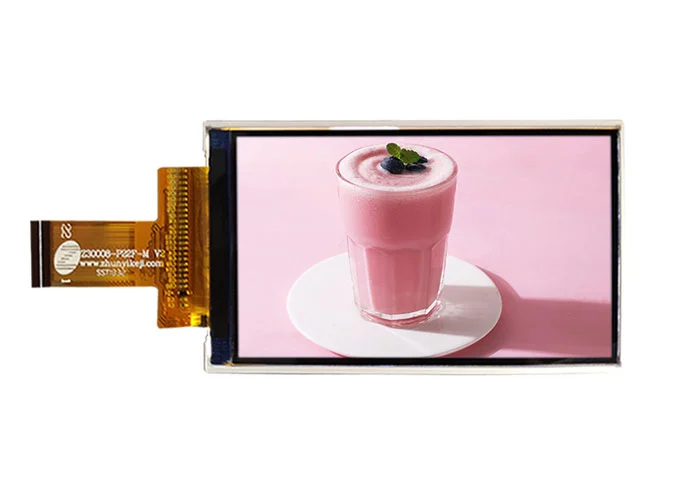

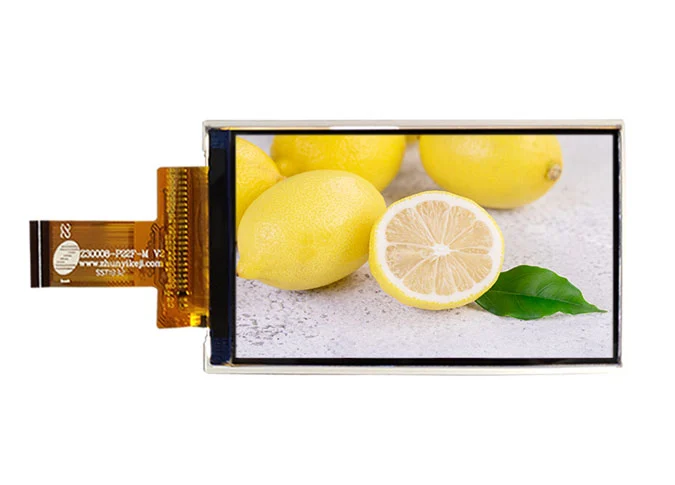

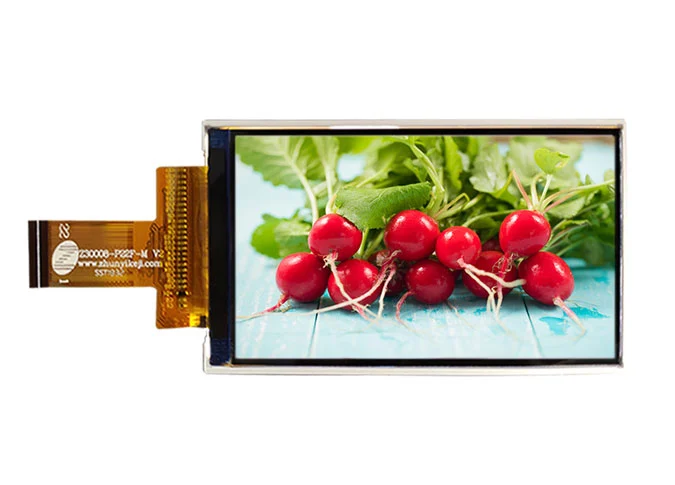

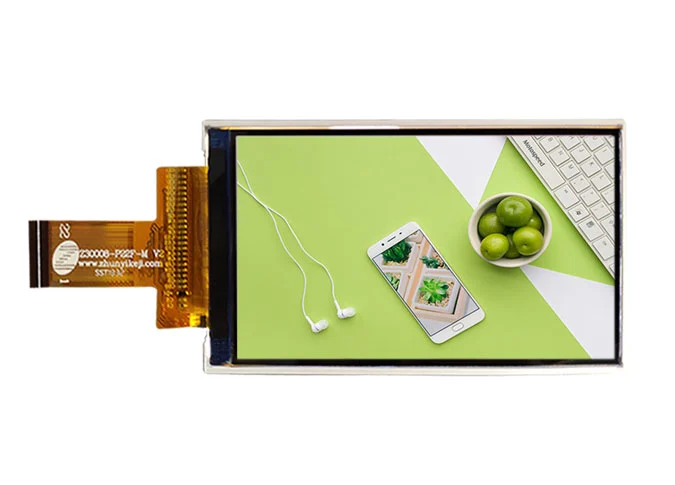

Z32015 est un écran à cristaux liquides (LCD) à transistor à matrice active couleur à couche mince (TFT) avec une résolution 320 240 *. CeciAffichage LCD en grosEst intégré au pilote ILI9341 IC. Ce module LCD TFT a-Si est doté d'une interface SPI, d'une luminosité 300 cd/m². Angle de vue de 12 heures.
Si vous avez la condition spéciale, comme l'interface de lecteur IC, FPC, panneau tactile, rétro-éclairage, etc., nous pouvons également fournirModule d'affichage lcd personnaliséPour vous.
NotreModule d'affichage usineEffectuer ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD de 3.2 pouces est un oxymètre médical, un instrument cosmétique, un appareil électroménager, un traducteur, un lecteur de musique, une maison intelligente, une industrie, un thermomètre infrarouge, un hématomètre, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.2 | inch |
2 | Display Resolution | 240 (H) × RGB × 320 (V） | pixels |
3 | Pixel Pitch | 153 (H) × 153 (V） | um |

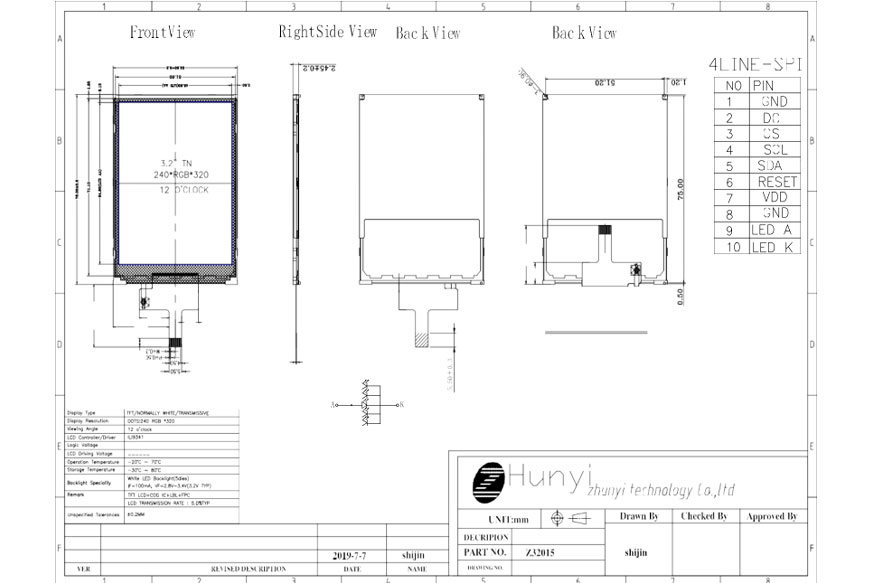

4 | LCM Outline Dimension (Without FPC） | 53.6 (W) ×76.0 (H) ×2.45 (T) | mm |
6 | LCD Active Area | 48.6 (W) × 64.8 (H) | mm |
7 | View Direction (Gray Inversion) | 12 o'clock. | - |
8 | Driver IC | ILI9341 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal White | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: TBD | - |
13 | LCD Contrast Ratio | Typ.: 350 | - |
14 | FPC Version | Z32015-P10 V1 | - |
15 | Interface | 4 line SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 5 Parallel (5 lights in total) | - |
19 | Luminance | Typ.:300 | nit |
20 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Power ground |
2 | RS | Display data/command selection pin |
3 | CS | Chip selection pin |
4 | SCL | |
5 | SDA | Spi interface input/output pin |
6 | RESET | This signal will reset the device and it must be applied to properly |
7 | VDD | Power supply for digitial circuit |
8 | GND | Power ground |
9 | LEDA | Power for LED back light anode |
10 | LEDK | Power for LED back light cathode |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
