Taille: 3.4 pouce
Résolution: 480*480
Interface: SPI RGB/MIPI
Angle de vue: IPS
Luminosité: 500 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

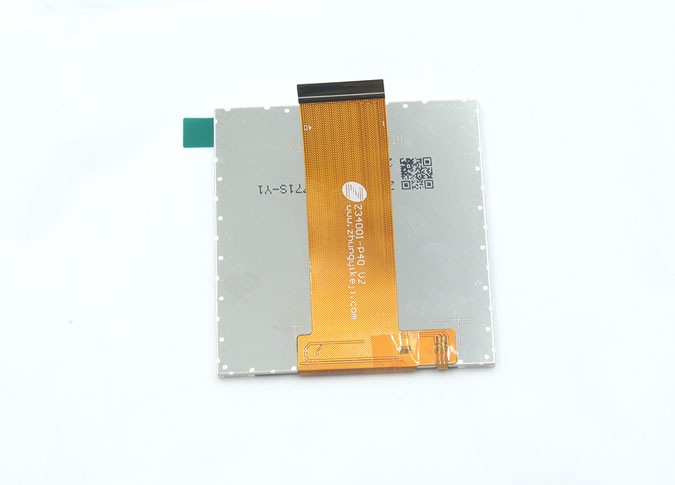

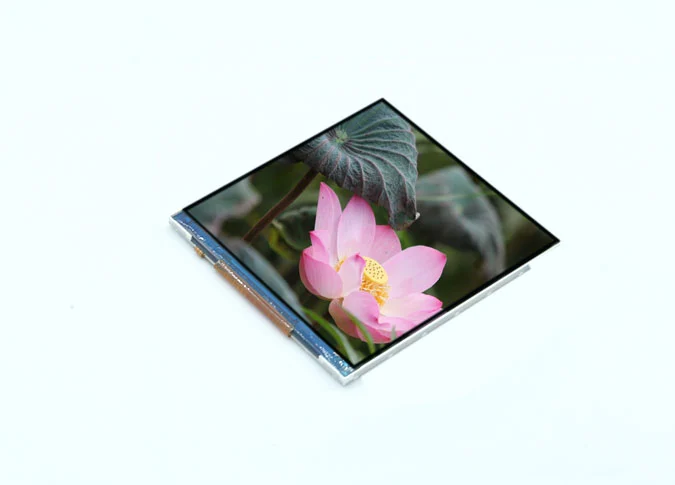

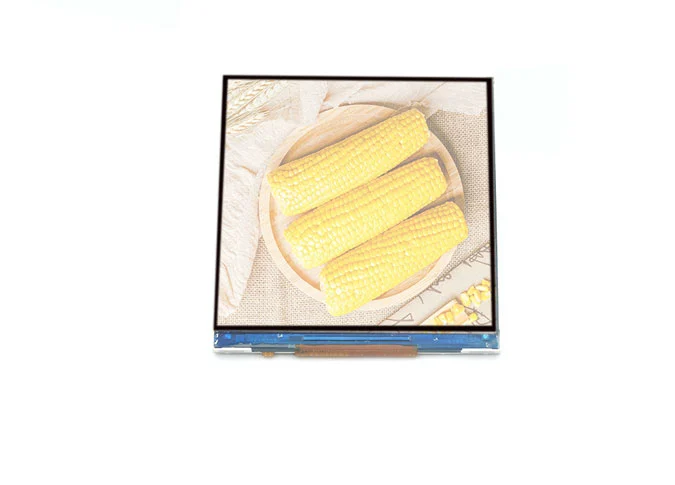

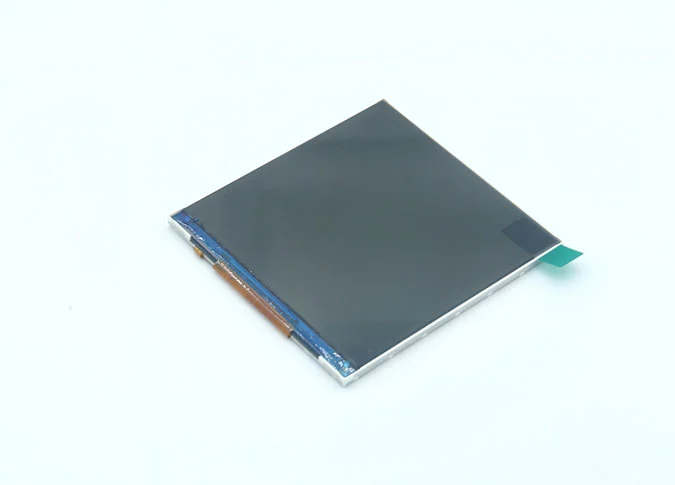

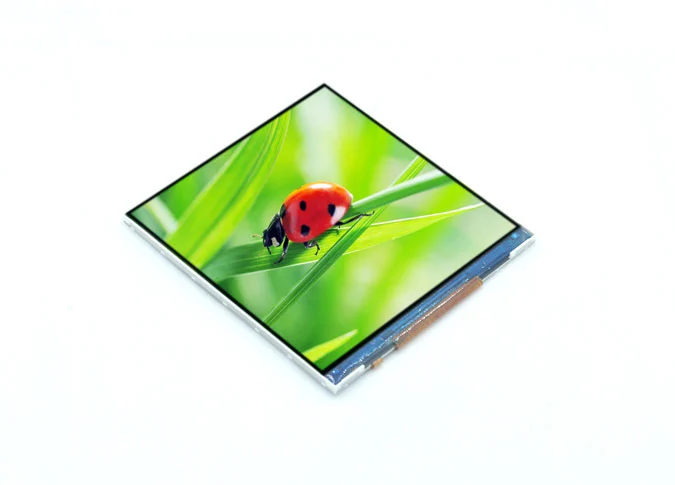

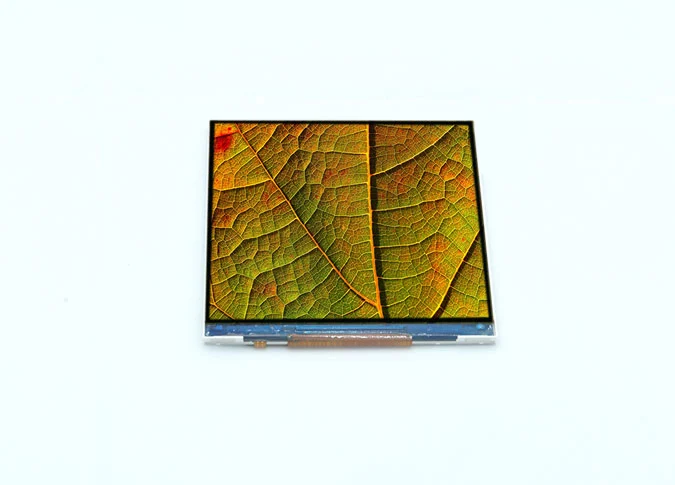

Z34001 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 480 480 *. La technique IPS (In-plan Switching) fait que ce module LCD de 3.4 "a un angle de vue plus large. CeciPanneau LCD carréEst pilote intégré ST7701S IC. Ce module LCD TFT a-Si est doté d'une interface RGB MIPI/SPI, d'une luminosité 500 cd/m².
Si vous avez des exigences particulières, comme l'interface IC du lecteur, FPC, écran tactile, rétroéclairage, etc., en tant que leaderFabricant d'écran LCD personnalisé, Nous pouvons également personnaliser pour vous.
NotreChine écran LCD usineEffectuer ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD carré de 3.4 pouces est smart switchl, dash est venu, POS, joueur de jeu, instrument cosmétique, appareil électroménager, scanner QRcode, température infrarouge, traducteur, lecteur de musique, maison intelligente, industrie portable, extérieur, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.4 | inch |
2 | Display Resolution | 480 (H) × RGB × 480 (V) | pixels |
3 | Pixel Pitch | 42 (H) × 126 (V) | um |
4 | LCM Outline Dimension (Without FPC） | 65.72 (W) × 69.64 (H) × 2.45 (T) | mm |
5 | LCD Outline Dimension | 64.32 (W) × 67.84 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 60.48 (W) × 60.48 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S-G5 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5.3% Min: 4.5% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
14 | FPC Version | Z34001-A-X1 | - |
15 | Interface | MIPI/RGB+SPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/6 Series 2 Parallel (12 lights in total) | - |
19 | Luminance | 500 | nit |
20 | Weight | 0.021 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | VCC | POWER SUPPLY (3.3V) |
4 | GND | Ground |
5 | D0N | Negative MIPI differential data input |
6 | D0P | Positive MIPI differential data input |
7 | GND | Ground |
8 | CLKN | Negative MIPI differential CLOCK input |
9 | CLKP | Positive MIPI differential CLOCK input |
10 | GND | Ground |
11 | D1N | Negative MIPI differential data input |
12 | D1P | Positive MIPI differential data input |
13-33 | GND | Ground |
34 | RESET | LCM RESET PIN |
35-37 | GND | Ground |
38 | VCC | POWER SUPPLY (3.3V) |
39 | GND | Ground |
40 | VCC | POWER SUPPLY (3.3V) |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
2 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
3 | VCC | POWER SUPPLY (3.3V） |
4-13 | GND | Ground |
14 | VSYNC | Vertical sync. Signal in RGB I/F. |
15 | HSYNC | Horizontal sync. Signal in RGB I/F. |
16 | DOTCLK | Pixel clock signal in RGB I/F |
17 | DE | Data enable signal in RGB I/F DE mode. |
18-33 | DB0-DB15 | Data bus (DB0-DB4: B0-B4, DB5-DB10: G0-G5, DB11-DB15: R0-R5) |
34 | RESET | LCM RESET PIN |
35 | CS | Chip Select input PIN |
36 | SCL | LCM SPI clock (SCL) clock (SCLK) |
37 | SDA | LCM SPI data (SDA) data input (MOSI) |
38 | GND | Ground |
39 | VCC | POWER SUPPLY (3.3V） |
40 | GND | Ground |
