Taille: 3.5 pouce
Résolution: 320*480
Interface: MIPI
Conducteur IC: ILI9488
Angle de vue: 12 heures
Luminosité: 350 lentes
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

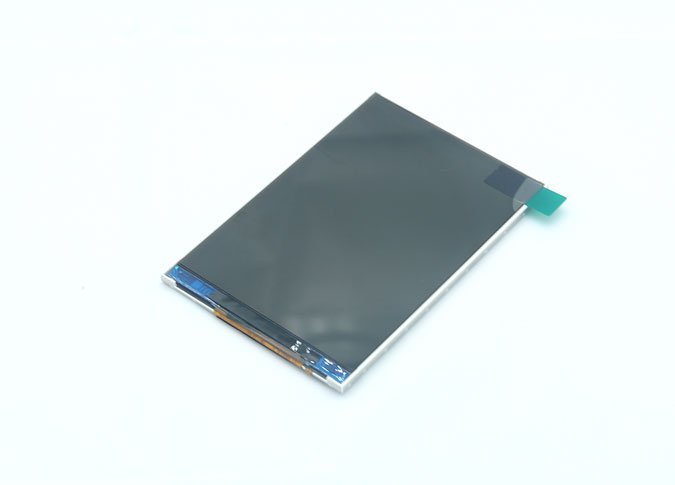

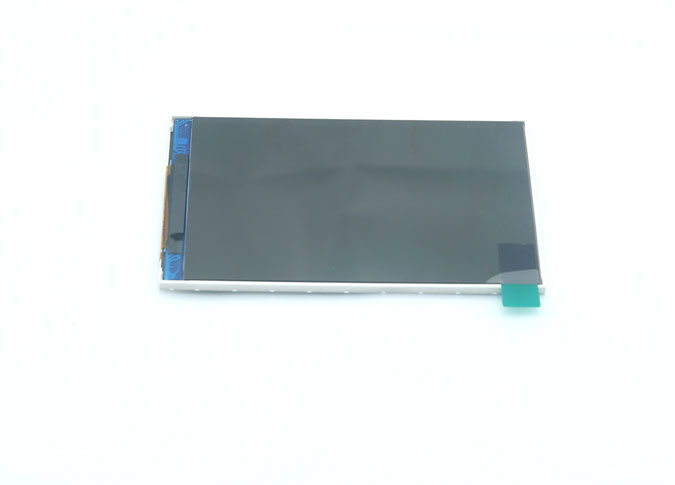

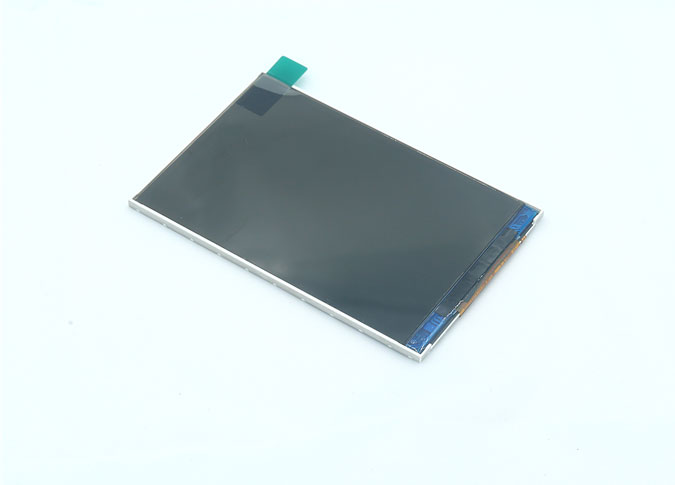

Z35011 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 480 320 *. Cet écran LCD est intégré au pilote ILI9488 IC. Ce module LCD TFT a-Si est doté d'une interface MIPI, d'un angle de vue 12 heures 350 cd/m².
Si vous avez la condition spéciale, comme l'interface de lecteur IC, FPC, panneau tactile, rétro-éclairage, etc., nous pouvons fournirAffichage TFT taille personnaliséePour vous.
En tant queUsine d'affichage LCD TFT, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD 3.5 poucesÉcran LCD TFT en grosEst oxymètre médical, instrument cosmétique, appareil électroménager, traducteur, lecteur de musique, maison intelligente, industrie, thermomètre infrarouge, hématomètre, échelle numérique, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.5 | inch |
2 | Display Resolution | 320 (H) × RGB × 480 (V) | pixels |
3 | Pixel Pitch | 153 (H) × 153 (V) | um |

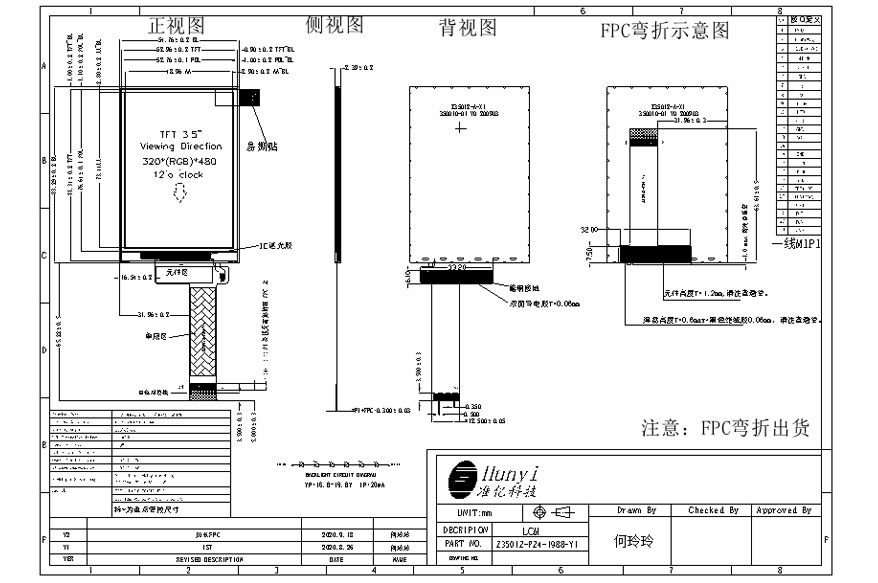

4 | LCM Outline Dimension (Without FPC） | 54.76 (W) × 83.29 (H) × 2.39 (T) | mm |
5 | LCD Outline Dimension | 52.96 (W) × 81.34 (H) × 0.8 (T) | mm |
6 | LCD Active Area | 48.96 (W) × 73.44 (H) | mm |
7 | View Direction (Gray Inversion) | 12'clock | - |
8 | Driver IC | ILI9488 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel Driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 5.50% | - |
13 | LCD Contrast Ratio | Typ.: 500 | - |
14 | FPC Version | Z35012-P24 V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -30°C~ 70°C | - |
17 | Storage Temperature | -40°C~ 85°C | - |
18 | Backlight Arrangement | LED/6 Series 1 Parallel (6 lights in total) | - |
19 | Luminance | 340 | nit |
20 | Weight | 0.020 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | IM0/NC | LCM IM PIN/No Connection |
2 | DVDD | POWER SUPPLY (2.8V） |
3 | IOVDD | I/O POWER SUPPLY (1.8V） |
4 | IM1/NC | LCM IM PIN/No Connection |
5 | RESET | LCM RESET PIN |
6 | GND | Ground |
7-8 | NC | No Connection |
9 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
10 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
11-12 | GND | Ground |
13-14 | NC | No Connection |
15 | GND | Ground |
16 | TDP0 | Positive MIPI differential data input |
17 | TDN0 | Negative MIPI differential data input |
18 | GND | Ground |
19 | TDP1 (NC) | Positive MIPI differential data input (No Connection) |
20 | TDN1 (NC) | Negative MIPI differential data input (No Connection) |
21 | GND | Ground |
22 | TCP | Positive MIPI differential CLOCK input |
23 | TCN | Negative MIPI differential CLOCK input |
24 | GND | Ground |
RESET voltage should be consistent with IOVDD voltage, or there probably is black screen fault when power on. | ||
