Taille: 3.71 pouce
Résolution: 240*960
Interface: SPI RGB
Angle de vue: IPS
Luminosité: 300 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

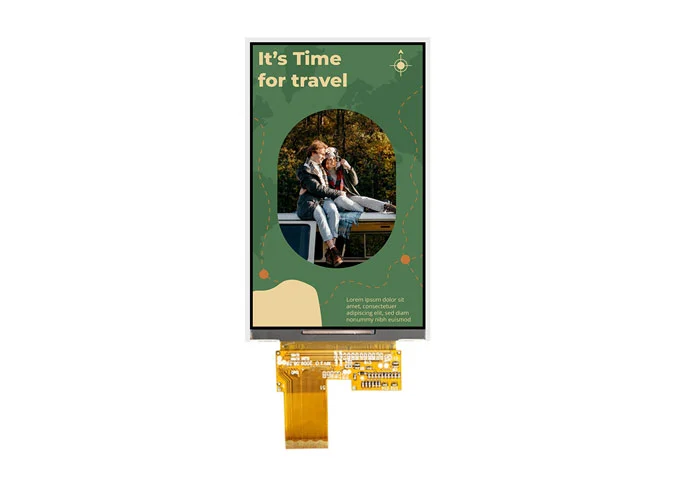

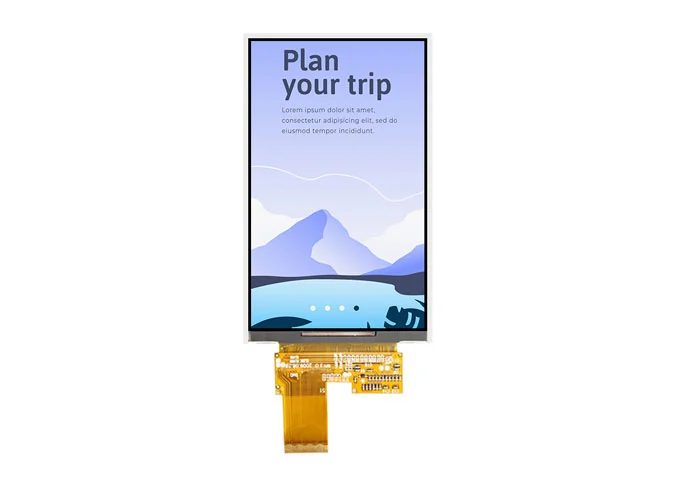

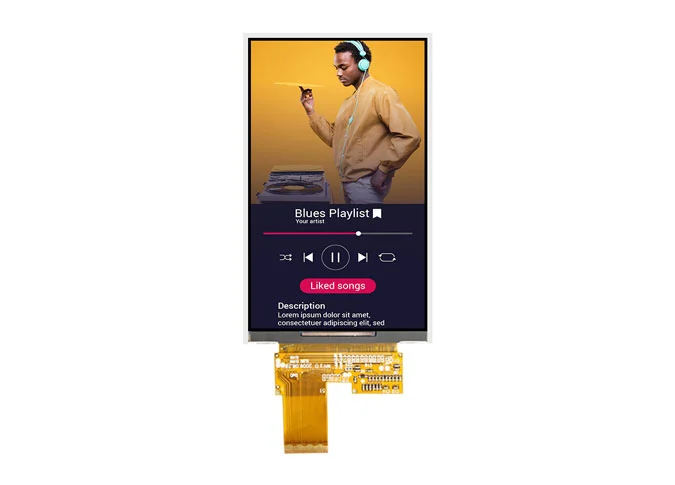

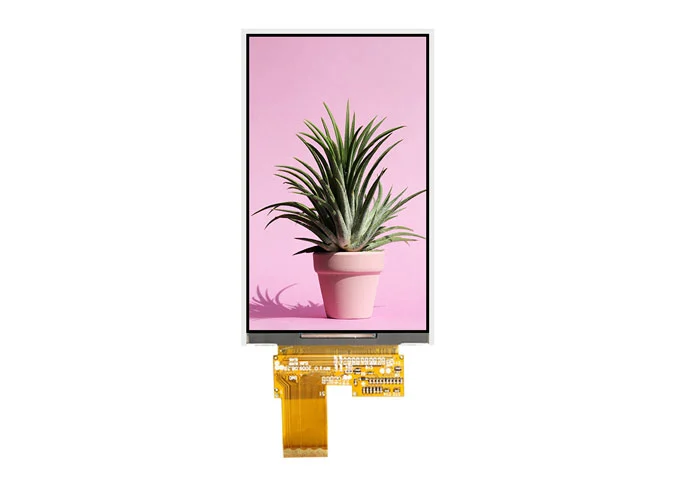

Z37001 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 960 240 *. La technique IPS (In-plan Switching) fait que ce module LCD de 3.71 "a un angle de vue plus large. Cet écran LCD est intégré ST7701S-G5 pilote IC. Cet écran LCD a-Si TFTModule amoléViennent avec l'interface SPI RGB, 300 luminosité cd/m².
Si vous avez des exigences spéciales, comme l'interface IC du lecteur, FPC, panneau tactile, rétro-éclairage, etc., nous pouvons fournirModule LCD personnaliséPour vous.
Comme l'un des professionnelsChine LCD fabricantsNotre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD de style barre de 3.71 pouces est largement utilisé dans l'industrie, HMI, avion, tableau de bord de véhicule, hom intelligent, etc.

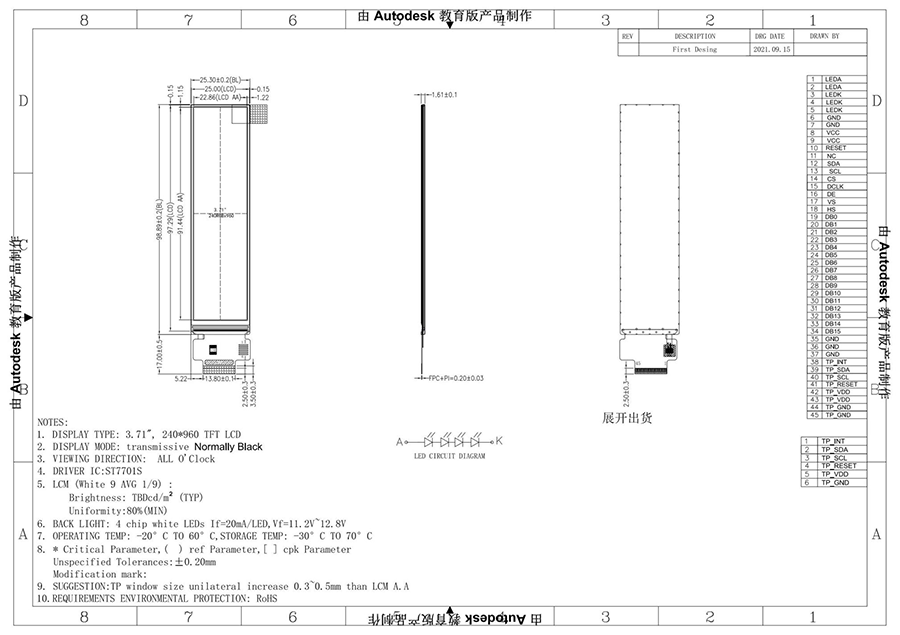

No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.71 | inch |
2 | Display Resolution | 240 (H) × RGB × 960 (V） | pixels |
3 | Pixel Pitch | 0.09525 (H) × 0.09525 (V） | Mm |
4 | LCM Outline Dimension (Without FPC） | 25.3 (W) × 98.89 (H) × 1.61 (T) | mm |
5 | LCD Outline Dimension | - | mm |
6 | LCD Active Area | 22.86 (W) × 91.44 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | ST7701S | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | - | - |
13 | LCD Contrast Ratio | - | - |
14 | FPC Version | Z37001-P45H V1 | - |
15 | Interface | 3SPI+16 bits RGB Interface | - |
16 | Operating Temperature | -20°C~ 60°C | - |
17 | Storage Temperature | -30°C~ 70°C | - |
18 | Backlight Arrangement | White LED 4 | - |
19 | Luminance | TBD | nit |
20 | Weight | - | kg |
Pin No. | Symbol | LCM Functional |
1~2 | LEDA | Power supply for backlight anode input terminal. |
3~5 | LEDK | Power supply for backlight cathode input terminal. |
6~7 | GND | Power Ground |
8~9 | VCC | Power supply: 2.6V ~ 3.3V |
10 | RESET | Reset signal input terminal. Active at 'L'. |
11 | NC | NC |
12 | SDA | Input/Output signal pin |
13 | SCL | Serial interface clock |
14 | CS | Chip select signal input pin |
15 | DCLK | Dot clock signal for RGB interface operation. |
16 | DE | Data enable signal for RGB interface operation. |
17 | VSYNC | Vertical (Frame) synchronizing input signal for RGB interface operation. |
18 | HSYNC | Horizontal (Line) synchronizing input signal for RGB interface |
19~34 | DB0~DB15 | RGB interface data bus. DB(0~4): B0~B4, DB(5~10): G0~G5, DB(11~15): R0~R4 |
35~37 | GND | Power Ground |
38 | CTP_INT3.3V | Touch panel interrupt output |
39 | CTP_SDA3.3V | Touch panel I2C data |
40 | CTP_SCL3.3V | Touch panel I2C clock |
41 | CTP_RST3.3V | Touch panel reset |
42~43 | CTP_VDD3.3V | Touch panel Power supply 2.8~3.3V |
44~45 | CTP_GND | Power Ground |
