Taille: 4 pouce
Résolution: 480*800
Interface: SPI RGB
Angle de vue: IPS
Luminosité: 300 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

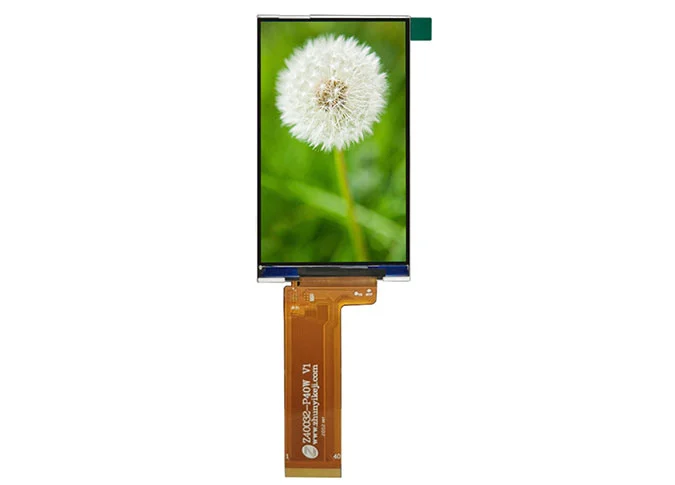

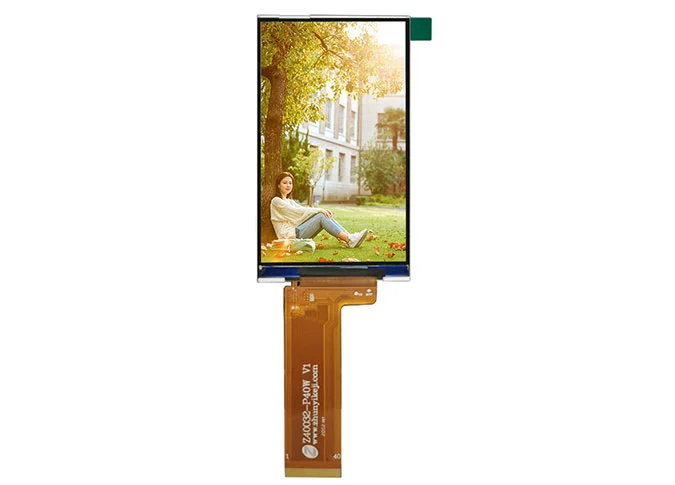

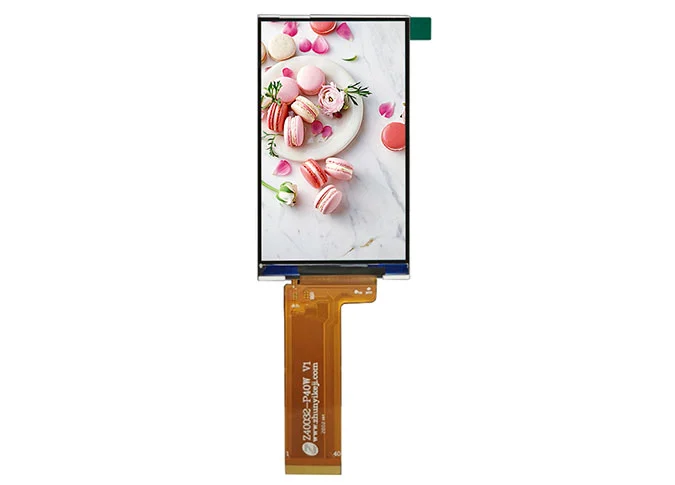

Z40032 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 800 480 *. La technique IPS (In-plan Switching) permet à ce module LCD 4 "d'avoir un angle de vue plus large. CeciModule LCD TFT carréEst pilote intégré ST7701S IC. Ce module LCD TFT a-Si est doté d'une interface RGB SPI, d'une luminosité 300 cd/m².
Si vous avez des exigences particulières, comme l'interface IC du lecteur, FPC, écran tactile, rétroéclairage, etc., comme unFabricant LCD personnalisé, Nous pouvons également personnaliser pour vous.
Comme l'un desFabricants de modules LCD TFT, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD de 4 pouces est largement utilisé dans la sonnette visuelle, le portefeuille électronique, le point de vente, le lecteur de jeu, l'instrument cosmétique, l'appareil électroménager, le scanner QRcode, la température infrarouge, le traducteur, la maison intelligente, industrie portable, extérieur, HMI, etc.
Article | Affichage principal | Unité |
Nombre de pixels | 480 * RGB * 800 | Pixel |

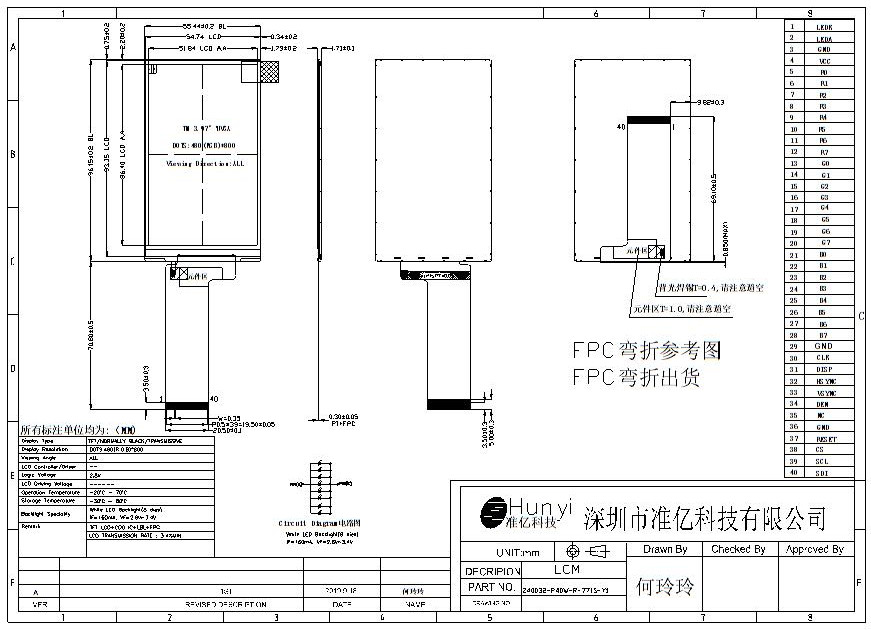

Dimension de contour LCM | 55.44 (W) * 96.15 (H) * 1.71 (T) | Mm |
Dimension de contour LCD | 54.74 (W) * 93.35 (H) * 0.4 (T) | Mm |
Zone active | 51.84*86.4 | Mm |
Pitch Pixel | 108*108 | Um |
Mode d'affichage | Noir normal | |
Arrangement des pixels | R.G.B. Rayure verticale | |
Direction de visionnement | Gratuit | |
Configuration de couleur | RGB | |
Transmittance LCD | Typ: 4.03%; Min: 3.4% | |
Rapport de contraste LCD | Typ: 800; Min: 600 | |

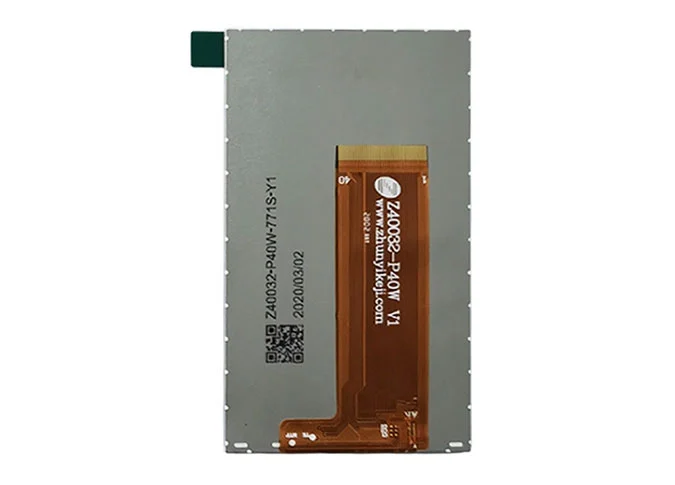

Version FPC | Z40032-P40W V1 | |
Interface | RGB + SPI | |
Température de fonctionnement | -20 ℃ ~ 70 ℃ | |
Température de stockage | -30 ℃ ~ 80 ℃ | |
Arrangement de rétroéclairage | LED / 8 parallèle | |
Luminance | - | |
Poids | - |
NON DE PIN. | PIN DEF. | FONCTION DESC. |
1 | LED-K | ALIMENTATION D'ALIMENTATION-POUR CATHODE DE SOL |
2 | LED-A | ALIMENTATION D'ALIMENTATION + POUR L'ANODE DE SOL |
3 | GND | Sol |
4 | VCI | ALIMENTATION (3.3V) |
5-12 | R0-R7 | Bus de données |
13-20 | G0-G7 | Bus de données |
21-28 | B0-B7 | Bus de données |
29 | GND | Sol |
30 | CLK | Signal d'horloge de pixel en RGB I/F |
31 | DISP | NC |
32 | HSYNC | Synchronisation horizontale. Signal en RGB I/F. |
33 | VSYNC | Synchronisation verticale. Signal en RGB I/F. |
34 | DEN | Les données activent le signal en mode RGB I/F DE. |
35 | NC | NC |
36 | GND | Sol |
37 | RÉINITIALISER | Broche de réinitialisation du signal (3.3V) |
38 | CS | Puce Sélectionnez la broche d'entrée. (Faible actif) |
39 | SCL | Un signal d'horloge synchrone dans SPI I/F |
40 | SDI | Signal d'entrée série dans SPI I/F |
