Taille: 4 pouce
Résolution: 480*800
Interface: MIPI
Angle de vue: IPS
Luminosité: 350 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

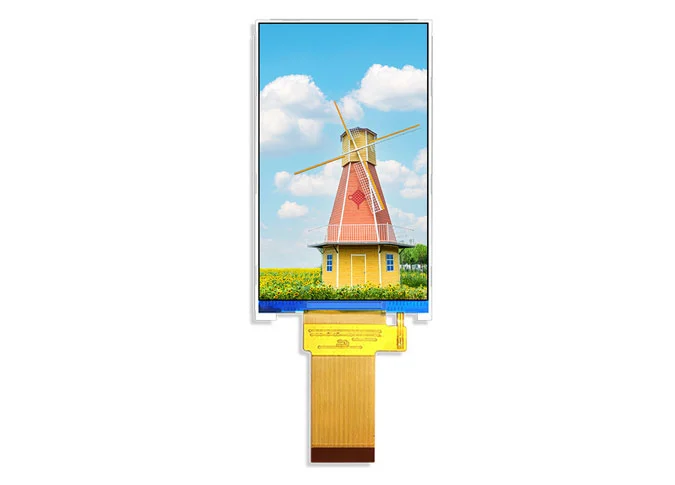

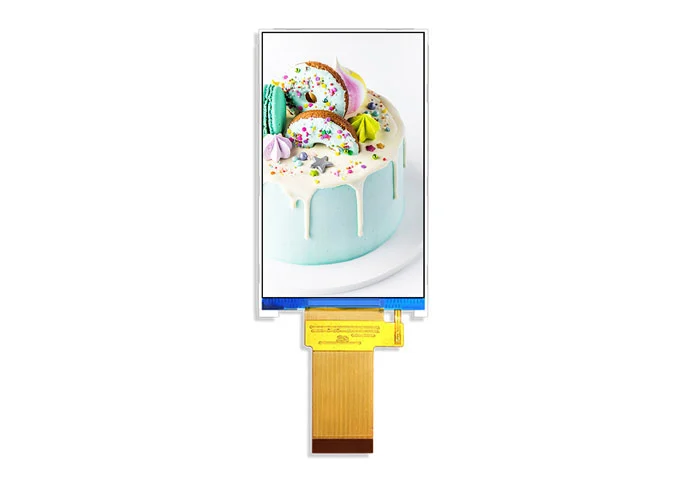

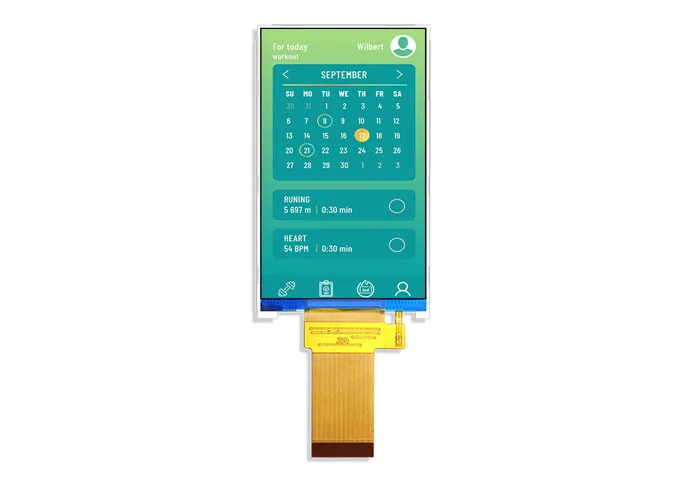

Z40032 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 800 480 *. La technique IPS (In-plan Switching) permet à ce module LCD 4 "d'avoir un angle de vue plus large. CeciÉcran LCD carréEst pilote intégré ST7701S IC. Ce module LCD TFT a-Si est doté d'une interface MIPI, d'une luminosité 350 cd/m².
Si vous avez des exigences particulières, comme l'interface IC du lecteur, FPC, écran tactile, rétroéclairage, etc., comme unFabricant d'écran LCD personnalisé, Nous pouvons également personnaliser pour vous.
Comme l'un desUsines à écran tactile en gros, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD de 4 pouces est largement utilisé dans la sonnette visuelle, le portefeuille électronique, le point de vente, le lecteur de jeu, l'instrument cosmétique, l'appareil électroménager, le scanner QRcode, la température infrarouge, le traducteur, la maison intelligente, industrie portable, extérieur, HMI, etc.

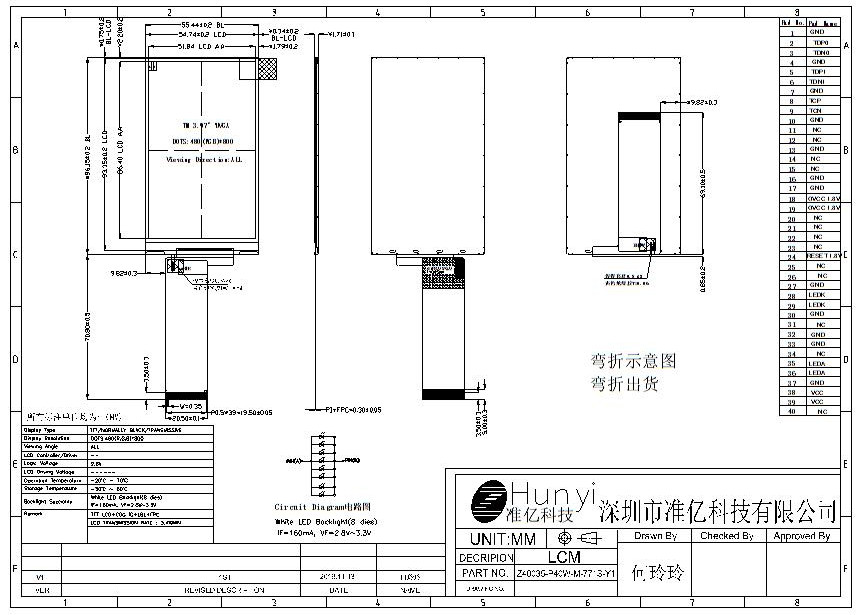

Item | Main Display | Unit |
Number of Pixels | 480 * RGB * 800 | Pixel |
LCM Outline Dimension | 55.44 (W) * 96.15 (H) * 1.71 (T) | mm |
LCD Outline Dimension | 54.74 (W) * 93.35 (H) * 0.4 (T) | mm |
Active Area | 51.84 * 86.4 | mm |
Pixel Pitch | 108 *108 | um |
Display Mode | Normal Black | |
Pixel Arrangement | R.G.B. Vertical Stripe | |
Viewing Direction | Free | |
Color Configuration | RGB | |
LCD Transmittance | Typ: 4.03%; Min: 3.4% | |
LCD Contrast Ratio | Typ: 800; Min: 600 | |
FPC Version | Z40035-P40W-M V1 | |
Interface | MIPI | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight arrangement | LED / 8 parallel | |
Luminance | - | |
Weight | - |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | D0P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
3 | D0N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
4 | GND | Ground |
5 | D1P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
6 | D1N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
7 | GND | Ground |
8 | CLKP | MIPI-DSI CLOCK differential signal input pin |
9 | CLKN | MIPI-DSI CLOCK differential signal input pin |
10 | GND | Ground |
11 | NC | NC |
12 | NC | NC |
13 | GND | Ground |
14 | NC | NC |
15 | NC | NC |
16 | GND | Ground |
17 | GND | Ground |
18 | IOVCC | I/O POWER SUPPLY（1.8V） |
19 | IOVCC | I/O POWER SUPPLY（1.8V） |
20-23 | NC | NC |
24 | RES | Reset pin（1.8V） |
25 | NC | NC |
26 | NC | NC |
27 | GND | Ground |
28 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
29 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
30 | GND | Ground |
31 | NC | NC |
32 | GND | Ground |
33 | GND | Ground |
34 | NC | NC |
35 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
36 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
37 | GND | Ground |
38 | VCC | POWER SUPPLY（2.8V） |
39 | VCC | POWER SUPPLY（2.8V） |
40 | NC | NC |
