Z40050 4 pouces Panneau LCD personnalisé 720*720 MIPI Interface Carré Style ST7703 Contrôleur

  • Taille: 4 pouce

  • Résolution: 720*720

  • Interface: MIPI

  • Conducteur IC: ST7701S

  • Angle de vue: IPS

  • Luminosité: 400 cd/m²

  • Panneau tactile: soutien CTP/RTP

  • Type d'approvisionnement: Usine/fabricant

  • Certification: ISO9001, IATF16949, ROHS, REACH

Demander un devis

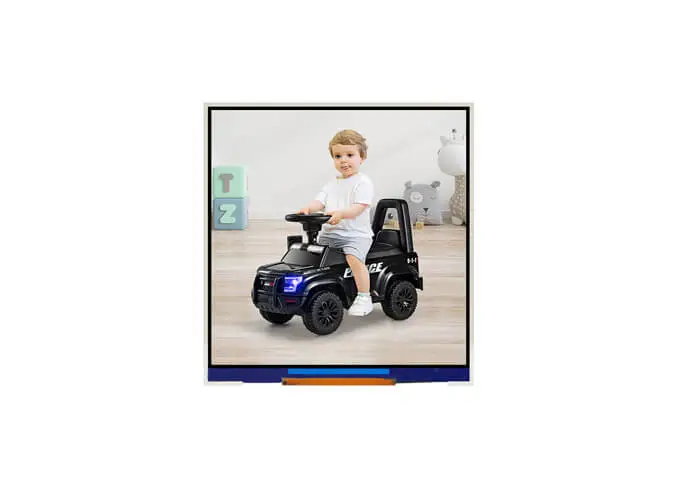

st7703
st7703

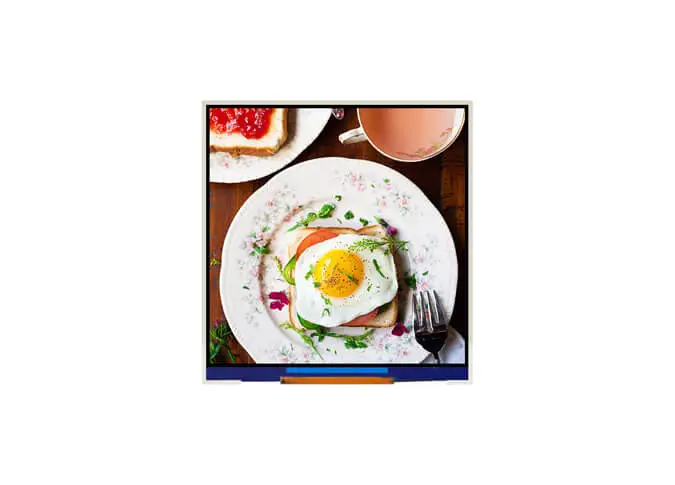

4 inch 720 720 lcd

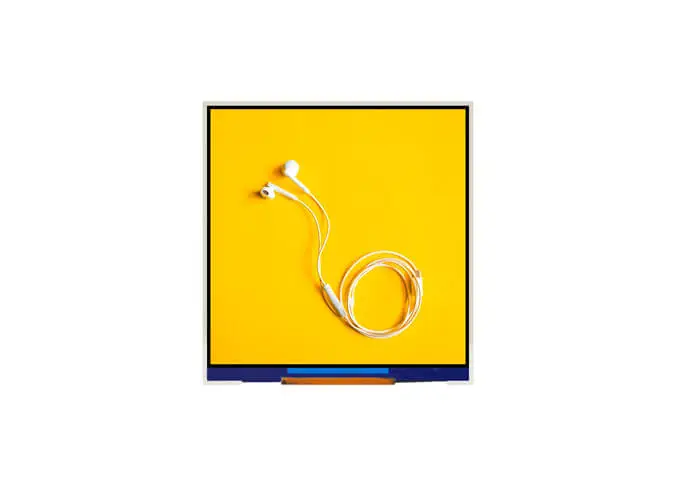

4 inch square lcd panel

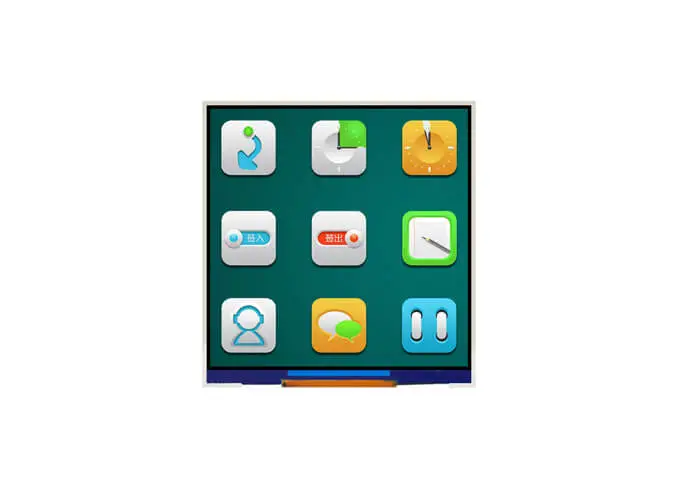

4 inch square lcd

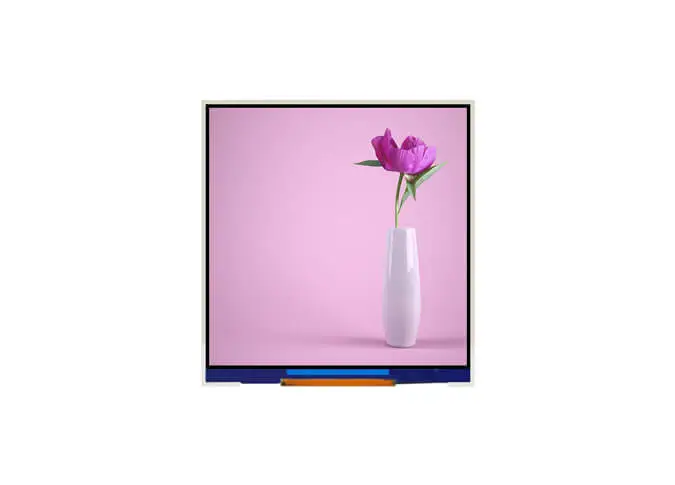

4 inch custom lcd

Aperçu de Z40040 4 pouces Panneau LCD personnalisé 720*720 MIPI Interface Carré Style ST7703 Contrôleur

1

Z40040 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 720 720 *. La technique IPS (In-plan Switching) permet à ce module LCD 4 "d'avoir un angle de vue plus large. Cet écran LCD est intégré au pilote IC ST7701S. Cet écran LCD a-Si TFTModule amoléViennent avec l'interface MIPI, 350 luminosité cd/m².

2

Si vous avez des exigences spéciales, comme l'interface IC du lecteur, FPC, panneau tactile, rétro-éclairage, etc., nous pouvons fournirModule LCD personnaliséPour vous.

3

Comme l'un des professionnelsChine LCD fabricants, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.

4

L'écran LCD de 4 pouces est largement utilisé dans le commutateur intelligent visuel, le portefeuille électronique, le point de vente, le lecteur de jeu, l'instrument cosmétique, l'appareil électroménager, le scanner QRcode, la maison intelligente, l'industrie portable, l'extérieur, HMI, tableau de bord du véhicule, etc.

Specifications of Z40050 4 Inch Custom LCD Panel 720*720 MIPI Interface Square Style ST7703 Controller


Item

Main Display

Unit

Number of Pixels

720 * RGB * 720

Pixel

LCM Outline Dimension

74.83 (W) * 78.98 (H) * 2.14 (T)

mm

LCD Outline Dimension

73.93 (W) * 78.03 (H) * 0.8 (T)

mm

Active Area

71.93* 71.93

mm

Pixel Pitch

0.0999 *0.0999

mm

Display Mode

Normally Black


Pixel Arrangement

RGB vertical stripe


Viewing Direction

Free


Color Configuration

RGB


LCD Transmittance

Typ: 4.8%; Min: 4.2%


LCD Contrast Ratio

Typ: 1000; Min: 800


FPC Version

Z40040-P40 V1


Interface

MIPI


Operating Temperature

-30℃ ~ 80℃


Storage Temperature

-30℃ ~ 85℃


Backlight arrangement

LED /2 series 5 parallel


Luminance

-


Luminance Uniformity

-


Color chromaticity

-



LCM-Pin Assignments of Z40050 4 Inch Custom LCD Panel 720*720 MIPI Interface Square Style ST7703 Controller


PIN NO.

PIN DEF.

FUNCTION DESC.

1

GND

Ground

2

D0P

MIPI-DSI Data differential signal input pins. (Data lane 0)

3

D0N

MIPI-DSI Data differential signal input pins. (Data lane 0)

4

GND

Ground

5

D1P

MIPI-DSI Data differential signal input pins. (Data lane 1)

6

D1N

MIPI-DSI Data differential signal input pins. (Data lane 1)

7

GND

Ground

8

CLKP

MIPI-DSI CLOCK differential signal input pin

9

CLKN

MIPI-DSI CLOCK differential signal input pin

10

GND

Ground

11

D2P

MIPI-DSI Data differential signal input pins. (Data lane 2)

12

D2N

MIPI-DSI Data differential signal input pins. (Data lane 2)

13

GND

Ground

14

NC

NC

15

NC

NC

16

GND

Ground

17

GND

Ground

18

IOVCC

I/O POWER SUPPLY (1.8V）

19

IOVCC

I/O POWER SUPPLY (1.8V）

20

ID0

LCM ID

21

ID1

LCM ID

22

NC

NC

23

NC

NC

24

RES

Reset pin (1.8V）

25

NC

NC

26

NC

NC

27

GND

Ground

28-29

LEDK

POWER SUPPLY- FOR BACKLIGHT CATHODE

30

GND

Ground

31

NC

NC

32

GND

Ground

33

GND

Ground

34

NC

NC

35-36

LEDA

POWER SUPPLY+ FOR BACKLIGHT

37

GND

Ground

38

VCC

POWER SUPPLY (3.3V）

39

VCC

POWER SUPPLY (3.3V）

40

NC

NC


Popular Topics You May Be Interested in:


Produits
Contactez-nous

La technologie Zhunyi fait attention à la qualité et au service. Bienvenue à nous rendre visite et à joindre les mains pour un avenir prospère.

Contact Info
Nous envoyer un courriel
sales@zhunyikeji.com
Appelez-nous
+86-0755-2790-3035
Adresse
2nd, 3rd and 8th Floor, Dongshan plant, Huafeng First Science Park, Sanwei, Bao'an District, Shenzhen, China
Demander un devis

RELATED Affichage LCD IPS TFT

DM49417 Écran LCD 5 pouces 480*854 TFT Type MIPI Interface JD9161Z-JN Contrôleur DM49417 Écran LCD 5 pouces 480*854 TFT Type MIPI Interface JD9161Z-JN Contrôleur

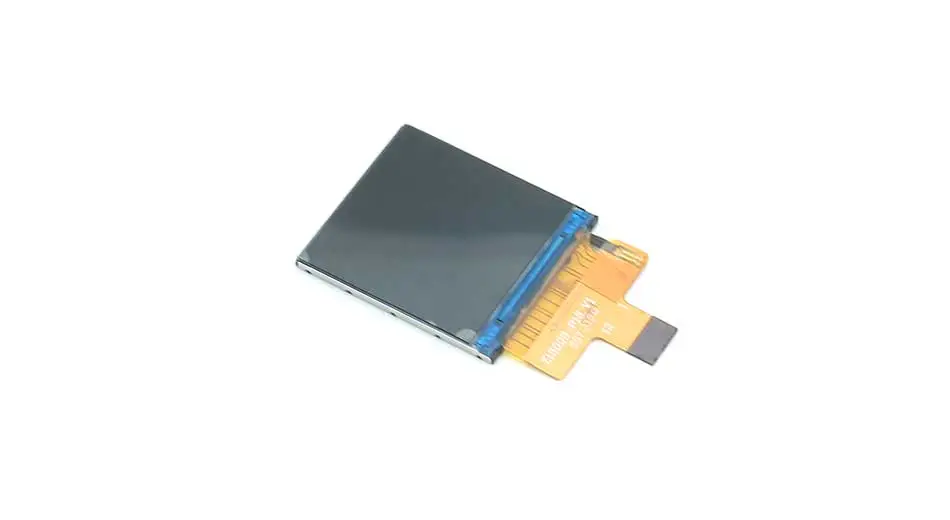

Z13001-P24 écran LCD 1.3 pouces 240x240 Interface MCU 8 bits Z13001-P24 écran LCD 1.3 pouces 240x240 Interface MCU 8 bits
