Taille: 4 pouce
Résolution: 480*800
Zone active: 51.84*86.40mm
Interface: MIPI
Angle de vue: IPS
Luminosité: 320 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

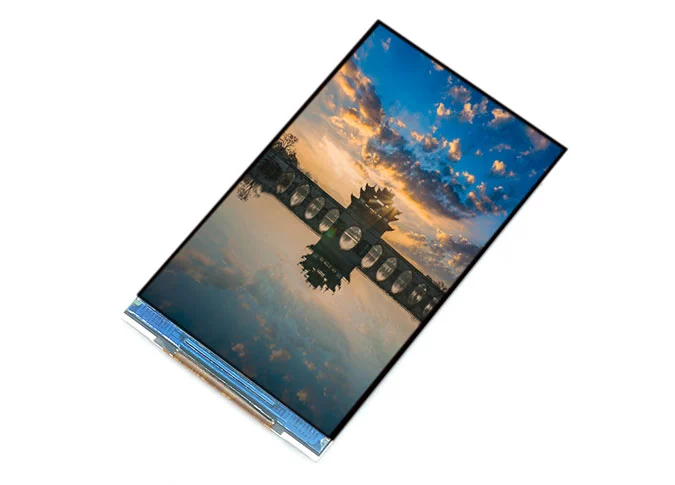

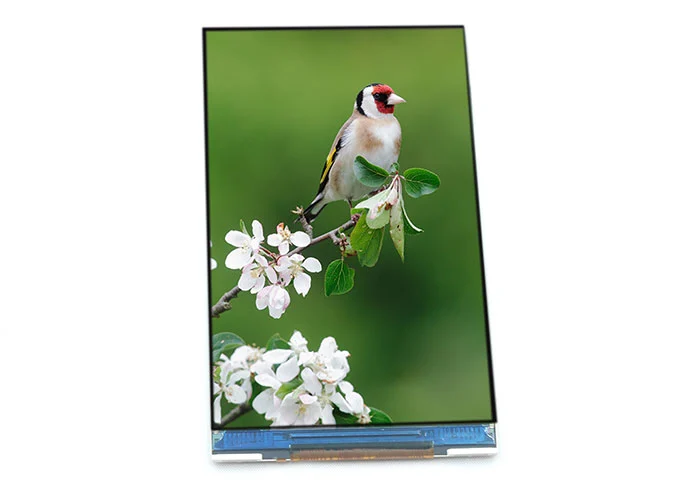

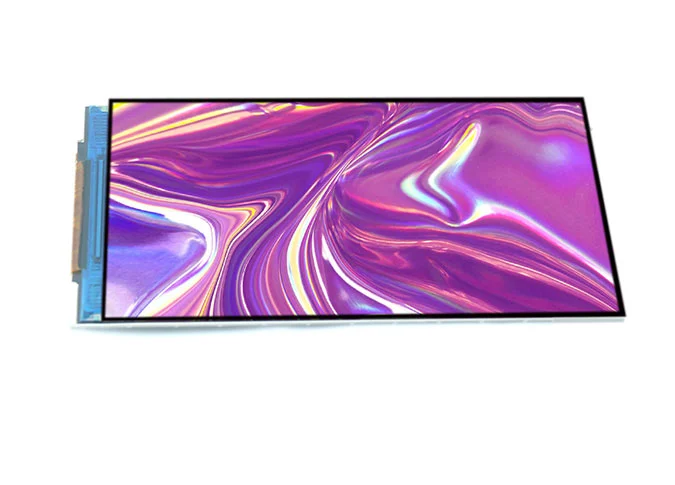

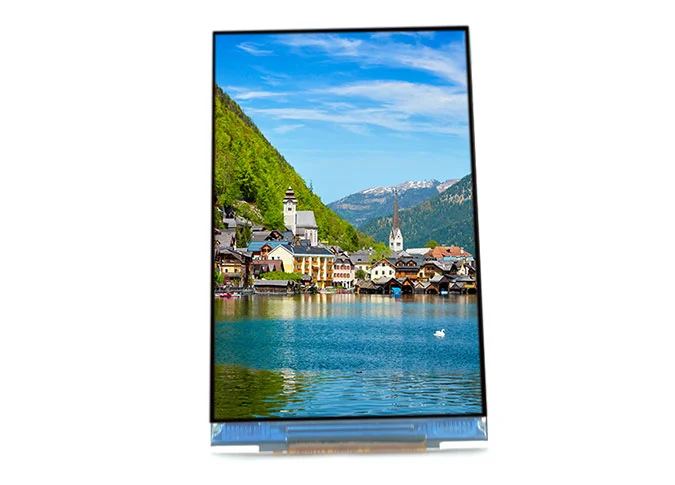

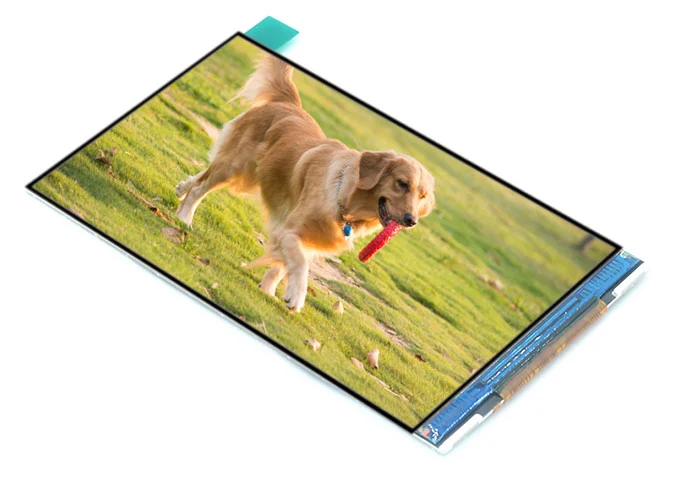

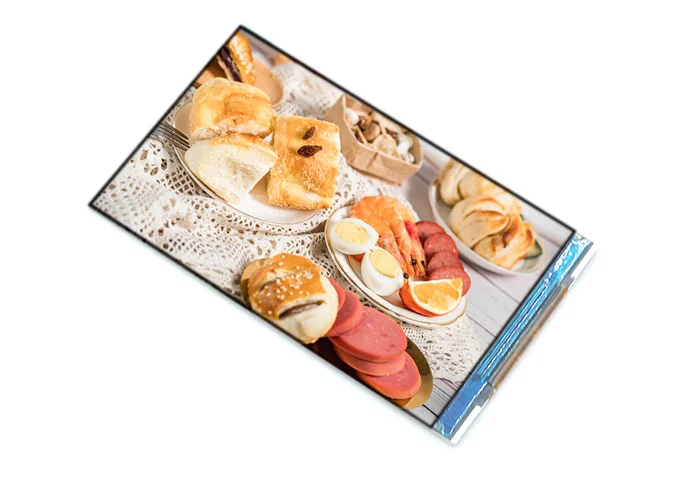

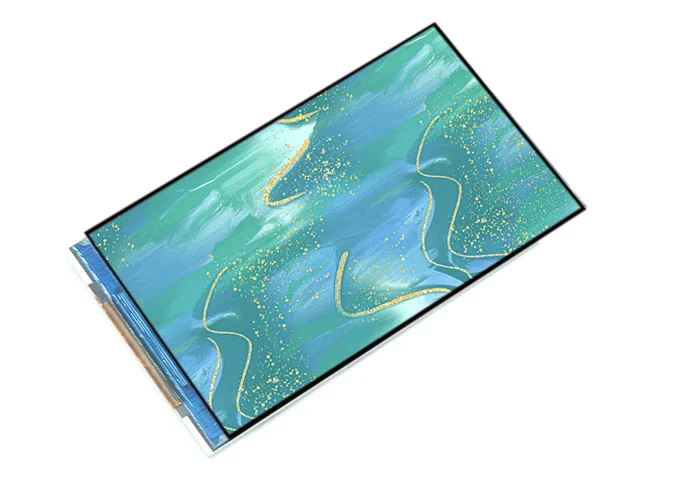

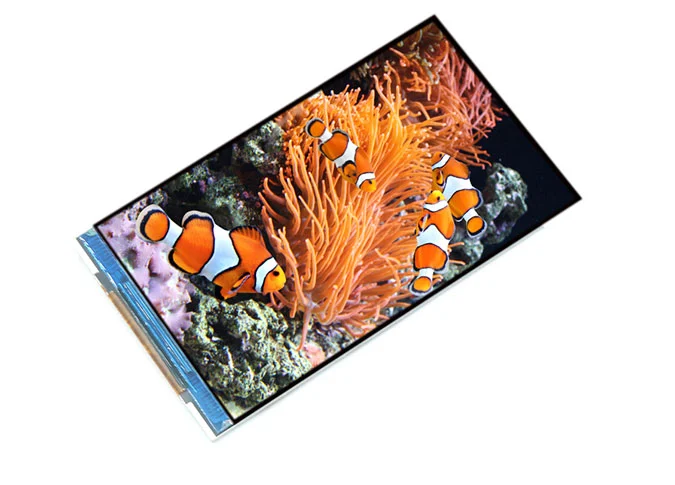

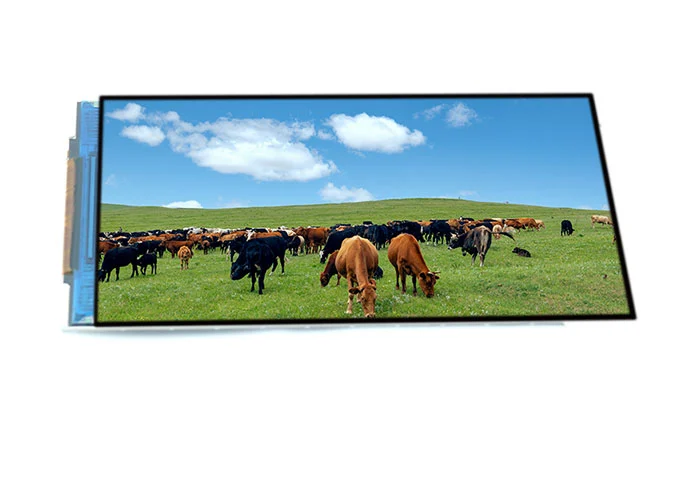

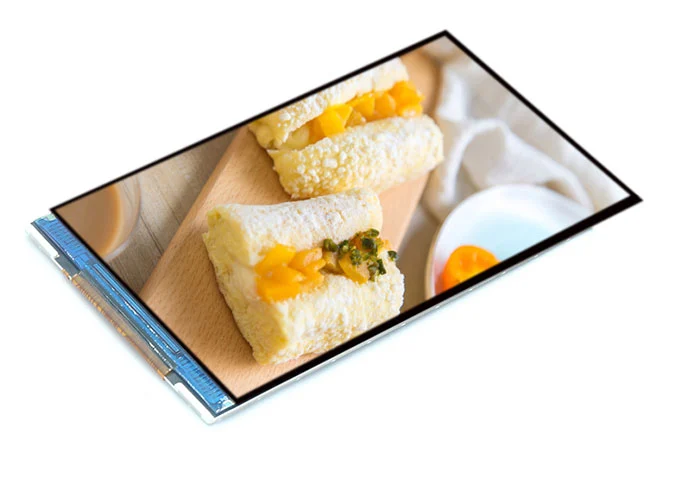

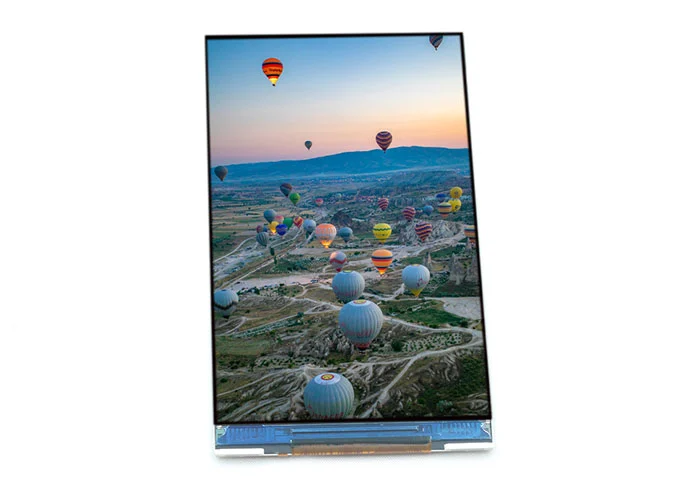

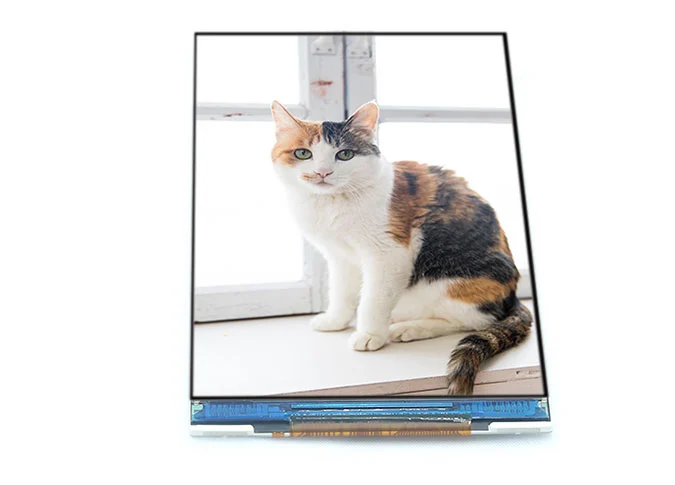

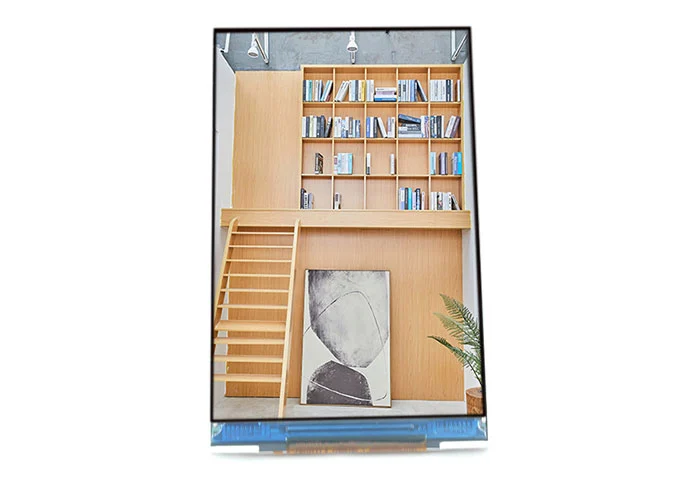

Z40045 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 800 480 *. La technique IPS (In-plan Switching) permet à ce module LCD 4 "d'avoir un angle de vue plus large. Cet écran LCD est intégré au pilote IC ST7701S. Cet écran LCD a-Si TFTModule amoléViennent avec l'interface MIPI, 320 luminosité cd/m².
Si vous avez des exigences spéciales, comme l'interface IC du lecteur, FPC, panneau tactile, rétro-éclairage, etc., nous pouvons fournirModule LCD personnaliséPour vous.
Comme l'un des professionnelsChine LCD fabricants, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD de 4 pouces est largement utilisé dans la sonnette visuelle, le portefeuille électronique, le point de vente, le lecteur de jeu, l'instrument cosmétique, l'appareil électroménager, le scanner QRcode, la température infrarouge, le traducteur, la maison intelligente, industrie portable, extérieur, HMI, etc.

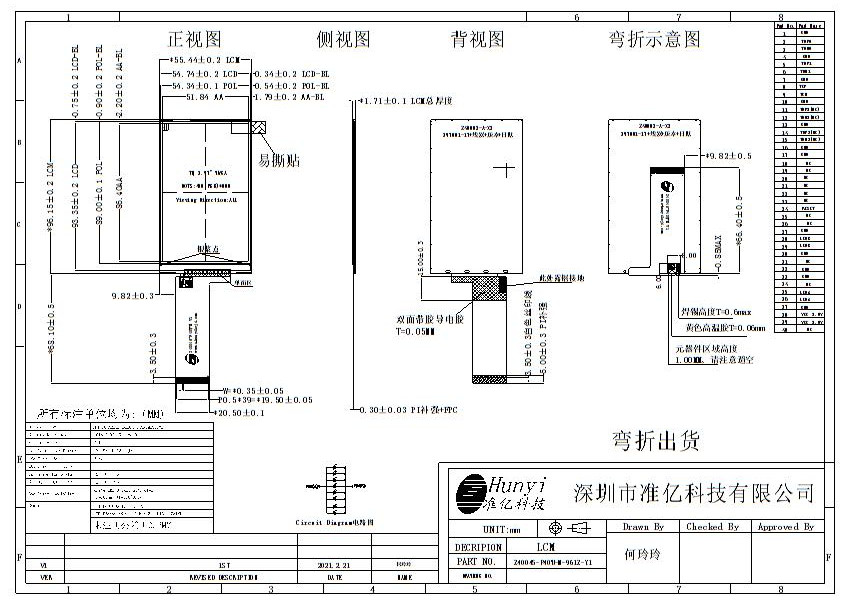

No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.0 | inch |
2 | Display Resolution | 480 (H) × RGB × 800 (V） | pixels |
3 | Pixel Pitch | 108 (H) × 108 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 55.44 (W) × 96.15 (H) ×1.71 (T) | mm |
5 | LCD Outline Dimension | 54.74 (W) × 9335 (H) × 0.4 (T) | mm |
6 | LCD Active Area | 51.84 (W) × 86.40 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9161Z-JN | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.03% Min: 3.4% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |
14 | FPC Version | Z40045-P40W-M V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/1 Series 8 Parallel (8 lights in total) | - |
19 | Luminance | 320 | nit |
20 | Weight | 0.018 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | TDP0 | Positive MIPI differential data input |
3 | TDN0 | Negative MIPI differential data input |
4 | GND | Ground |
5 | TDP1 | Positive MIPI differential data input |
6 | TDN1 | Negative MIPI differential data input |
7 | GND | Ground |
8 | TCP | Positive MIPI differential CLOCK input |
9 | TCN | Negative MIPI differential CLOCK input |
10 | GND | Ground |
11 | TDP2(NC) | Positive MIPI differential data input (No Connection) |
12 | TDN2(NC) | Negative MIPI differential data input (No Connection) |
13 | GND | Ground |
14 | TDP3(NC) | Positive MIPI differential data input (No Connection) |
15 | TDN3(NC) | Negative MIPI differential data input (No Connection) |
16-17 | GND | Ground |
18-23 | NC | No Connection |
24 | RESET | LCM RESET PIN |
25-26 | NC | No Connection |
27 | GND | Ground |
28-29 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
30 | GND | Ground |
31 | NC | No Connection |
32-33 | GND | Ground |
34 | NC | No Connection |
35-36 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
37 | GND | Ground |
38-39 | VCC | POWER SUPPLY (2.8V） |
40 | NC | No Connection |
