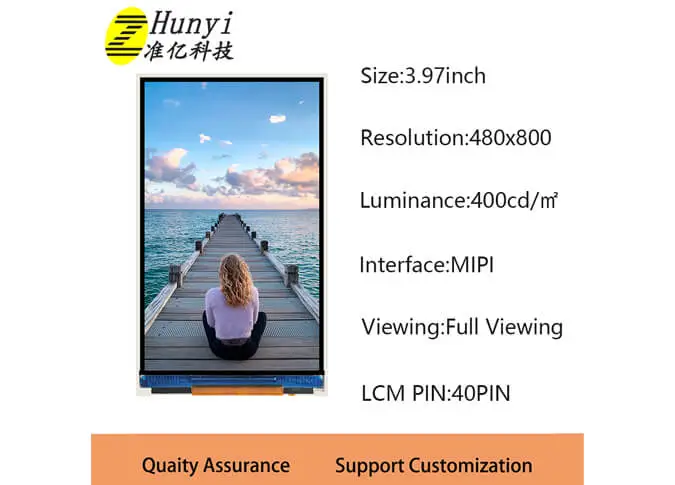

Taille: 4 pouce
Résolution: 480*800
Zone active: 51.84*86.40mm
Interface: MIPI
Angle de vue: IPS
Luminosité: 400 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

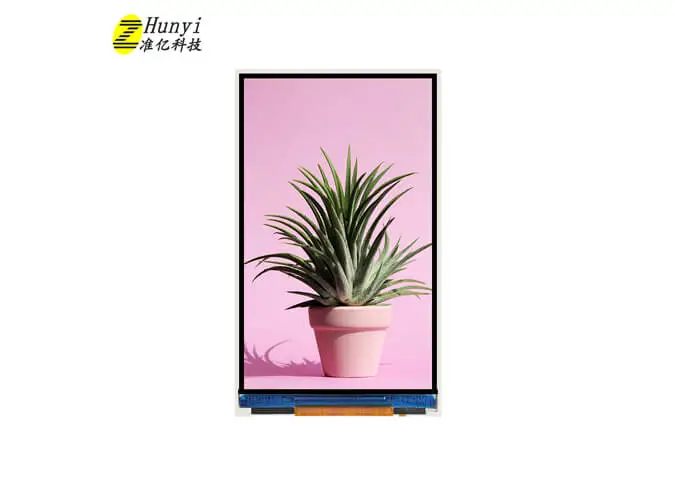

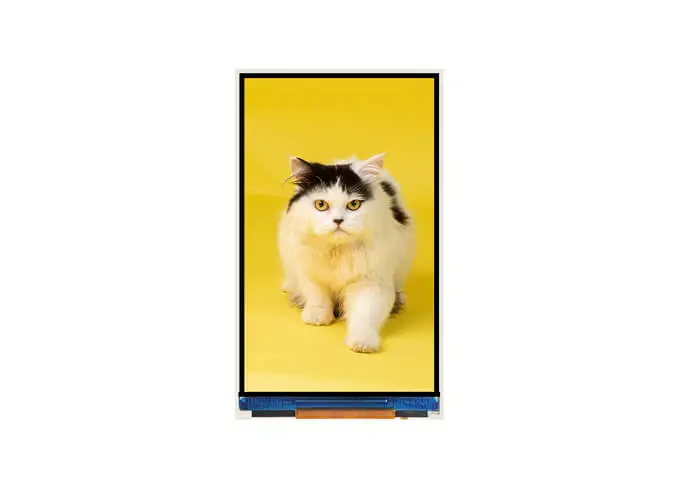

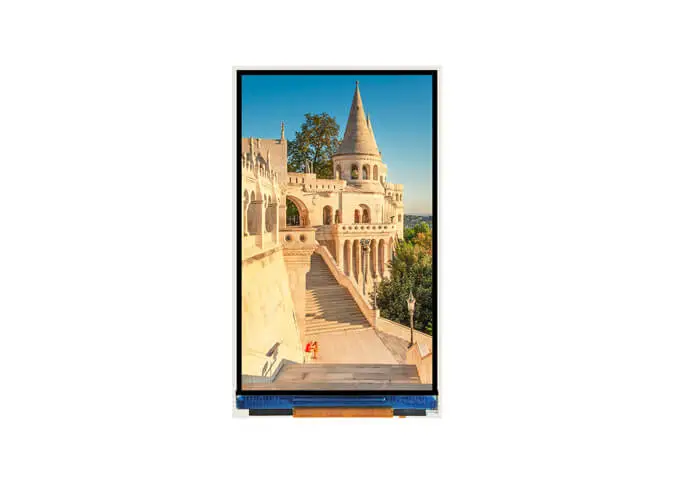

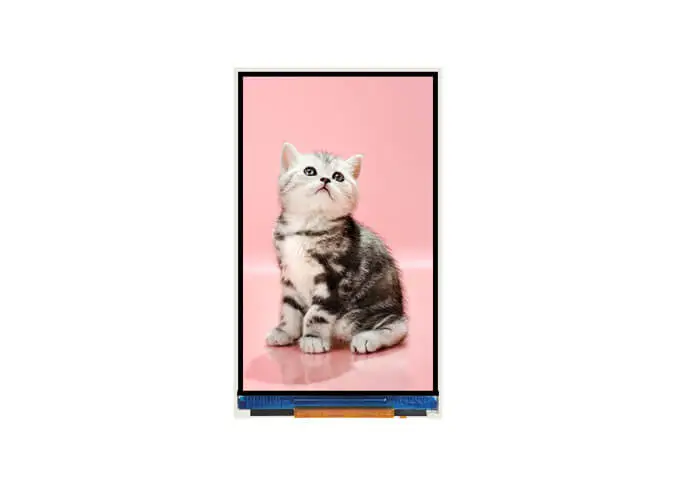

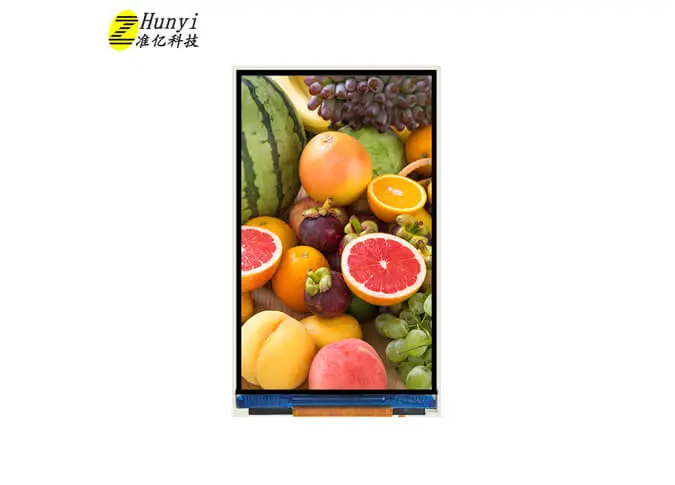

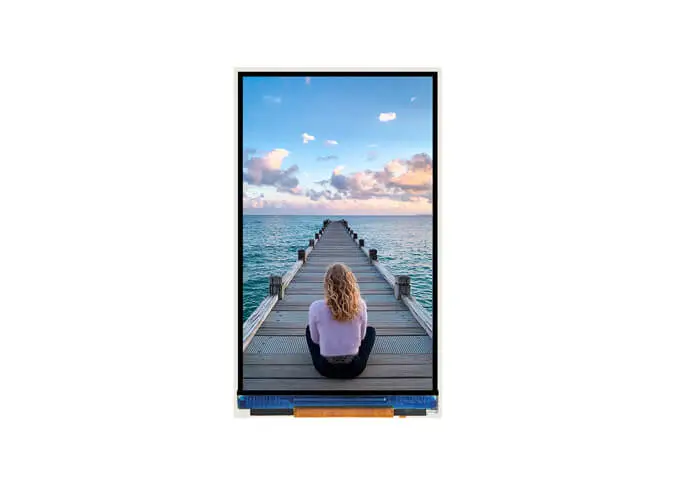

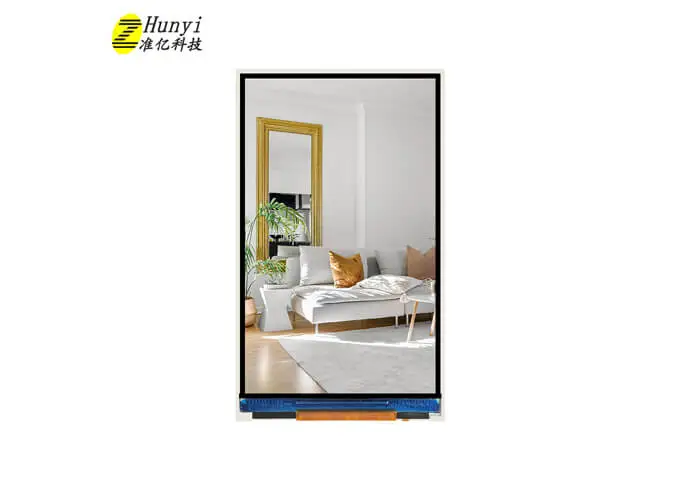

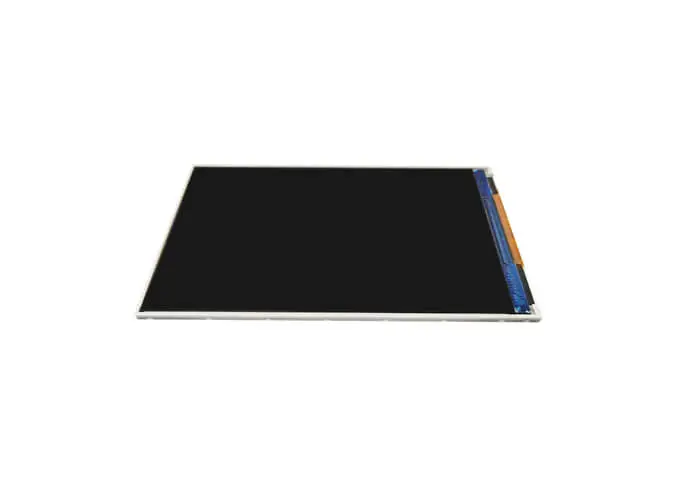

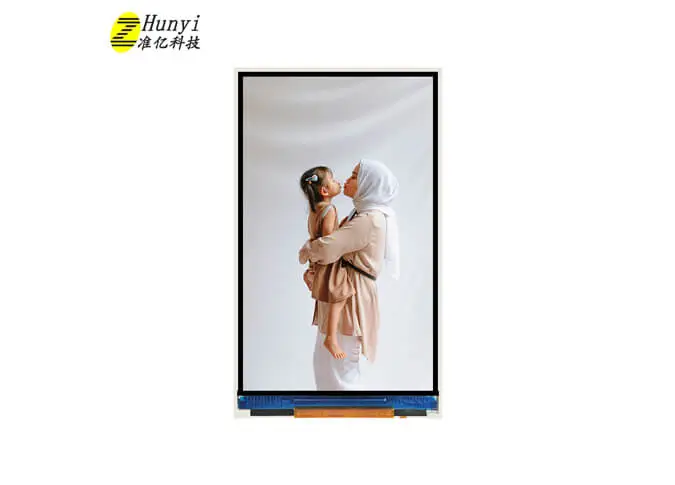

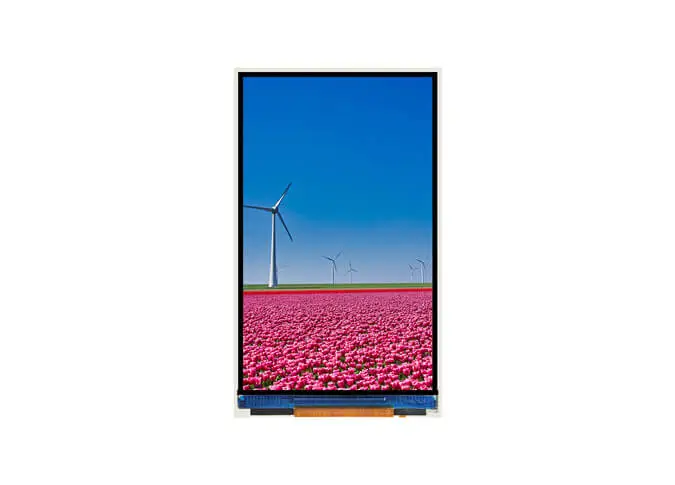

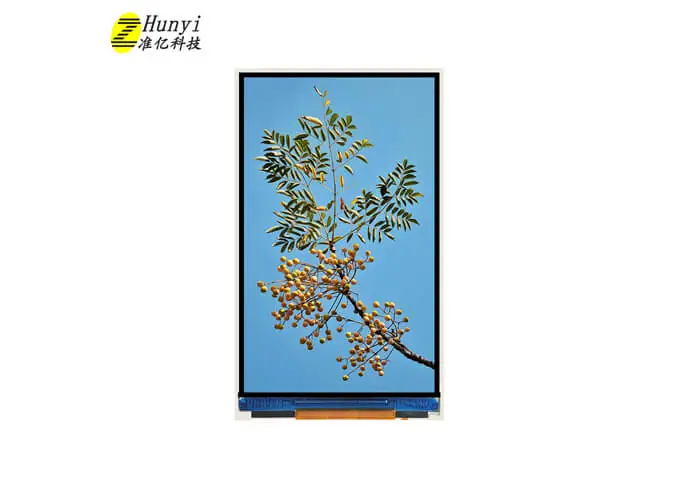

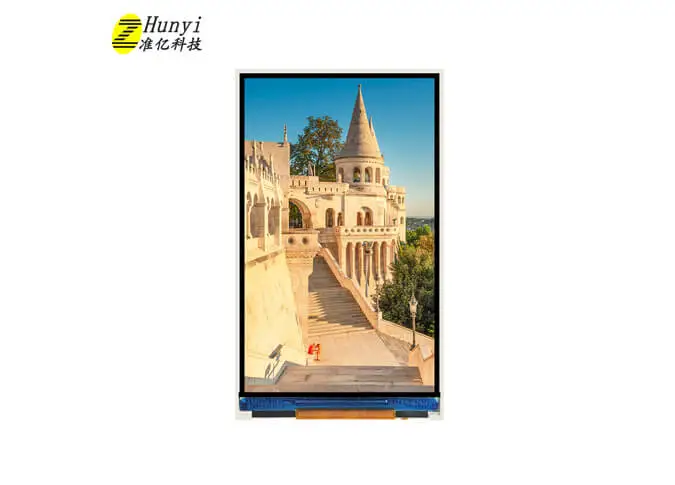

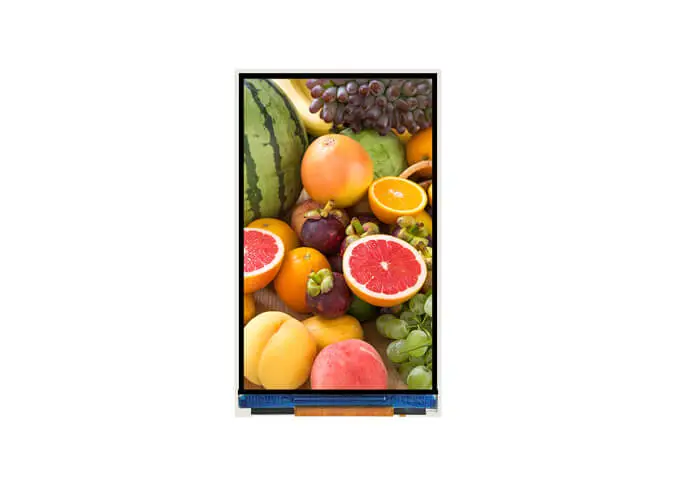

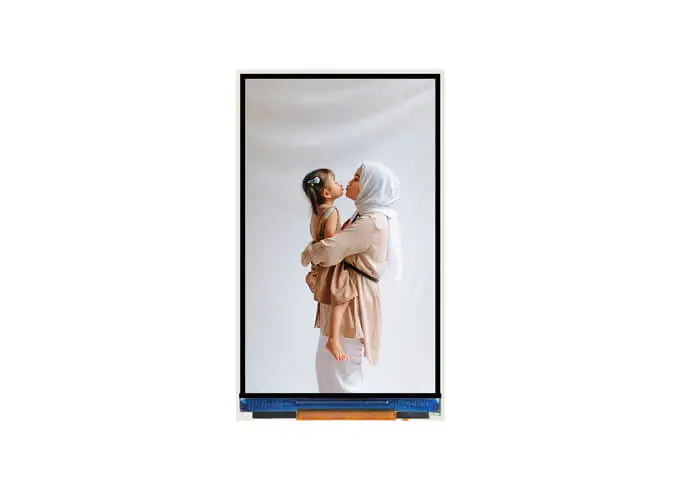

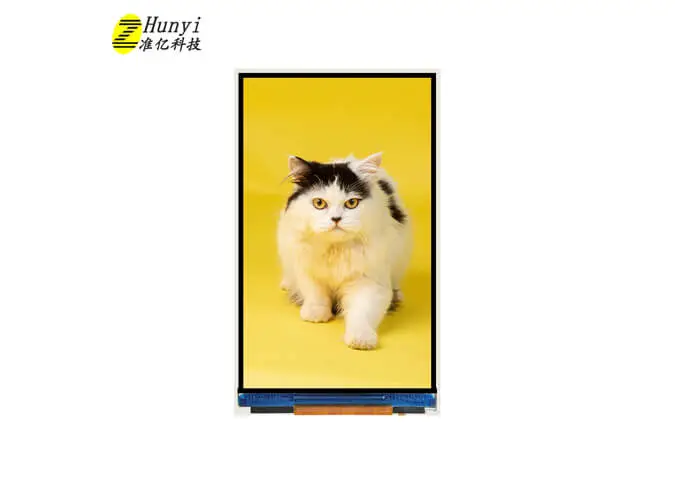

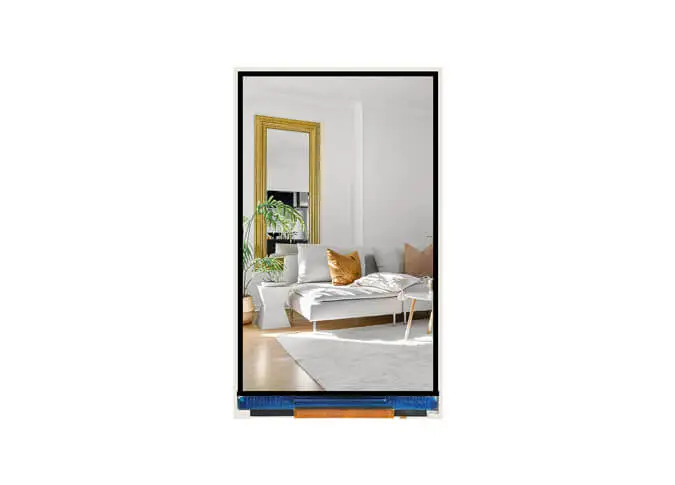

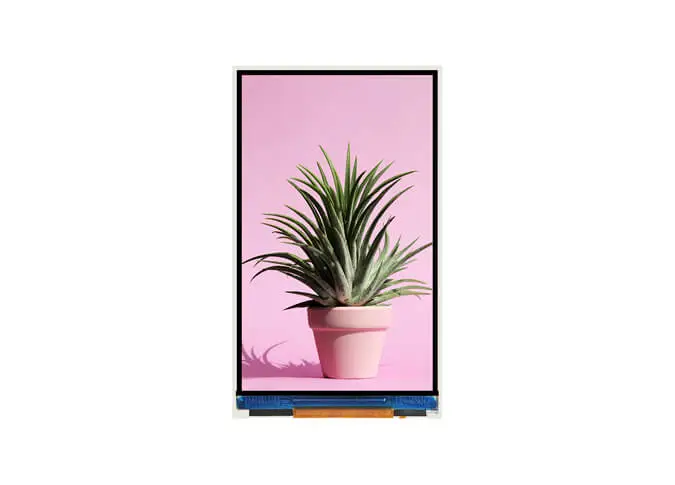

Z40046 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 800 480 *. La technique IPS (In-plan Switching) permet à ce module LCD 4 "d'avoir un angle de vue plus large. CeciÉcran LCD carréEst intégré JD9161Z-JN pilote IC. Ce module LCD TFT a-Si est doté d'une interface MIPI, d'une luminosité 400 cd/m².
Si vous avez des exigences particulières, comme l'interface IC du lecteur, FPC, écran tactile, rétroéclairage, etc., comme unFabricant d'écran LCD personnalisé, Nous pouvons également personnaliser pour vous.
Comme l'un desUsines à écran tactile en gros, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'écran LCD de 4 pouces est largement utilisé dans la sonnette visuelle, le portefeuille électronique, le point de vente, le lecteur de jeu, l'instrument cosmétique, l'appareil électroménager, le scanner QRcode, la température infrarouge, le traducteur, la maison intelligente, industrie portable, extérieur, HMI, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 3.97 | inch |
2 | Display Resolution | 480 (H) × RGB × 800 (V） | pixels |
3 | Pixel Pitch | 108 (H) × 108 (V） | um |

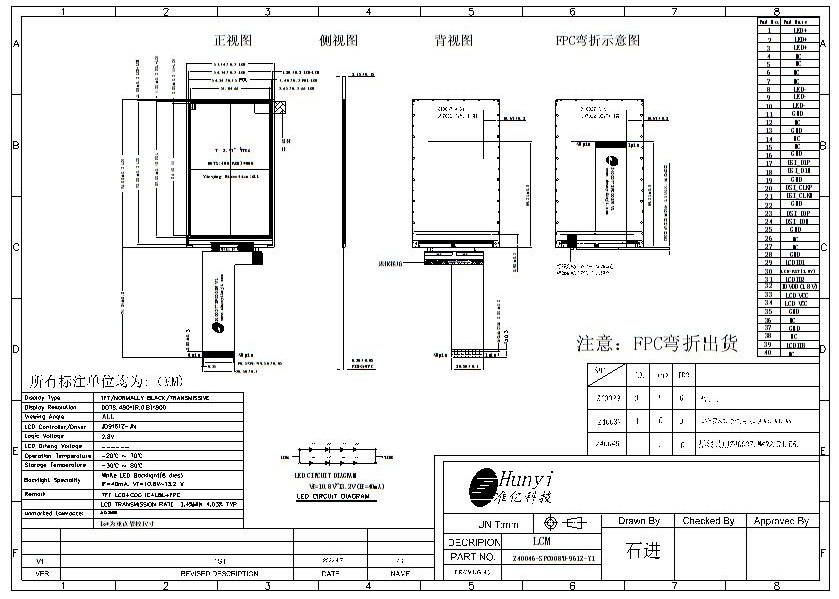

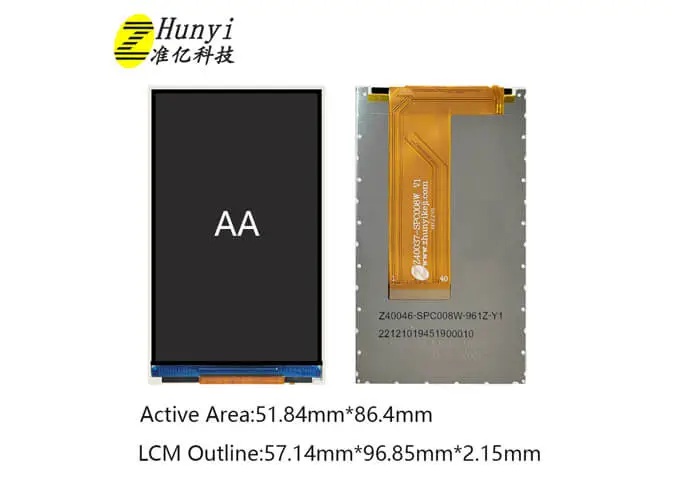

4 | LCM Outline Dimension (Without FPC） | 57.14 (W) × 96.85 (H) ×2.15 (T) | mm |
5 | LCD Outline Dimension | 54.74 (W) × 93.35 (H) × 0.4 (T) | mm |
6 | LCD Active Area | 51.84 (W) × 86.40 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9161Z-JN | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 4.03% Min: 3.4% | - |
13 | LCD Contrast Ratio | Typ.: 800 Min: 600 | - |

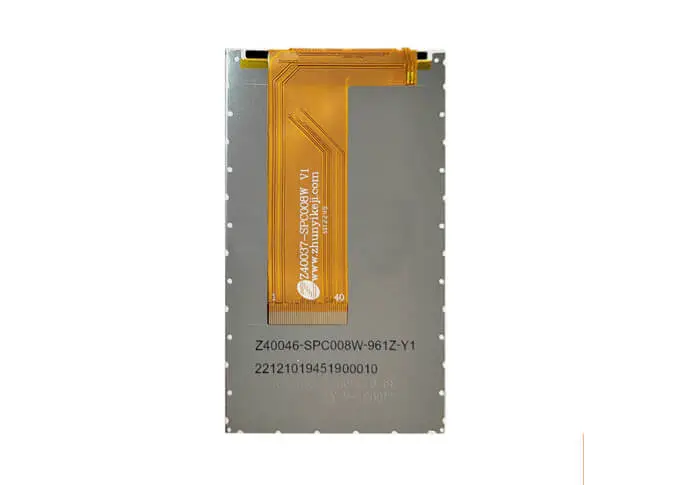

14 | FPC Version | Z40037-SPC008W V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/4 Series 2 Parallel (8 lights in total) | - |
19 | Luminance | 400 | nit |
20 | Weight | 0.019 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-3 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
4-7 | NC | No Connection |
8-10 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
11 | GND | Ground |
12 | NC | No Connection |
13 | GND | Ground |
14-15 | NC | No Connection |
16 | GND | Ground |
17 | DSI_D1P | Positive MIPI differential data input |
18 | DSI_D1N | Negative MIPI differential data input |
19 | GND | Ground |
20 | DSI_CLKP | Positive MIPI differential CLOCK input |
21 | DSI_CLKN | Negative MIPI differential CLOCK input |
22 | GND | Ground |
23 | DSI_D0P | Positive MIPI differential data input |
24 | DSI_D0N | Negative MIPI differential data input |
25 | GND | Ground |
26-27 | NC | No Connection |
28 | GND | Ground |
29 | LCDID1 | LCM ID PIN |
30 | LCD_RST | LCM RESET PIN (1.8V) |
31 | LCDID2 | LCM ID PIN |
32 | IOVDD | I/O POWER SUPPLY (1.8V） |
33-34 | LCD_VCC | POWER SUPPLY (2.8V) |
35 | GND | Ground |
36 | NC | No Connection |
37 | GND | Ground |
38 | NC | No Connection |
39 | LCDID3 | LCM ID PIN |
40 | NC | No Connection |
