Taille: 4.3 pouce
Résolution: 480*272
Interface LCD: RGB
Interface tactile: IIC
Panneau tactile: capacitif
Conducteur IC: ST7283
Contrôleur tactile: GT911
Angle de vue: IPS
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

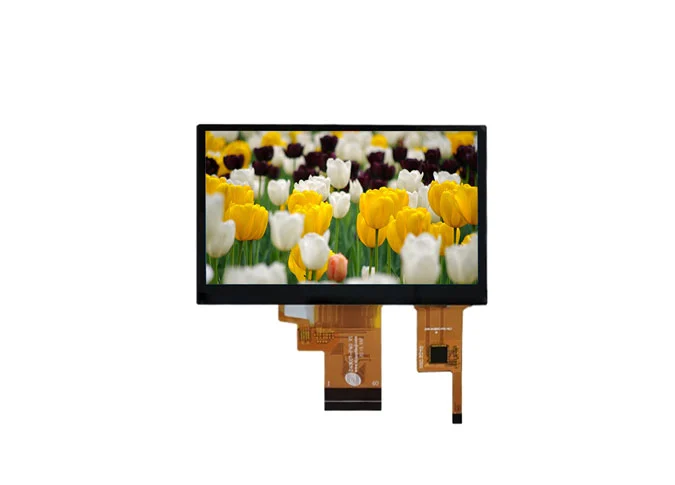

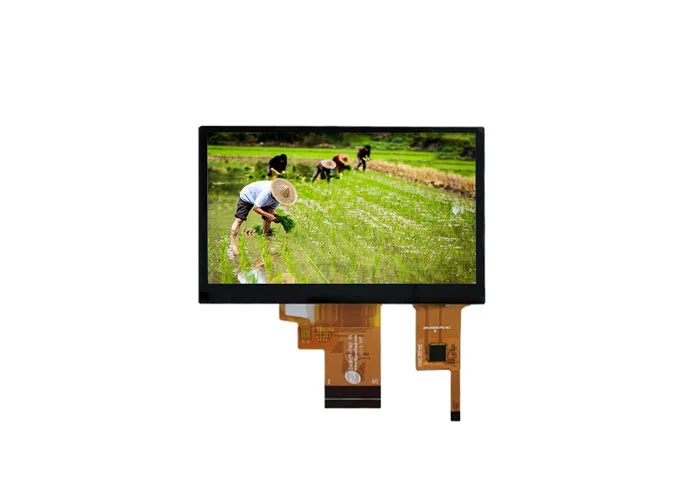

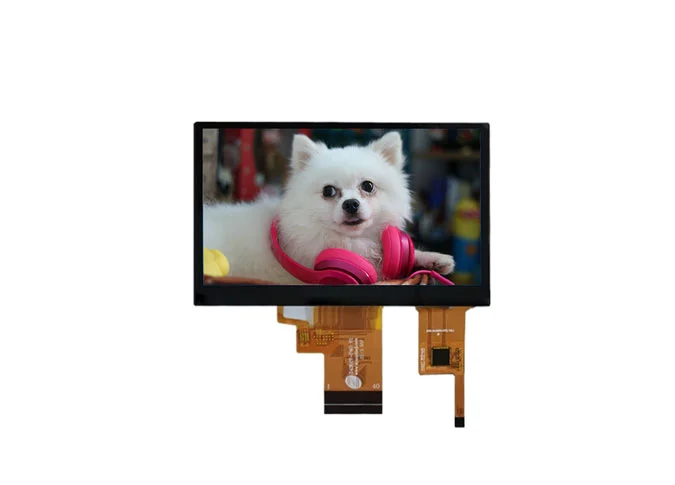

Z43016-ZC1 s'agit d'un écran à cristaux liquides (LCD) à transistor à matrice active couleur (TFT) avec écran tactile capacitif, QVGA 480*272. Cette toucheÉcran LCD TFT rondEst intégré au pilote LCD ST7283 et au contrôleur tactile GT911. Ce module tactile LCD TFT a-Si est doté d'une interface RGB et I2C. Touche multipoint. G G structionnaire.
Si vous avez des exigences spéciales, comme le lecteur IC, l'interface, le FPC, le panneau tactile, le rétroéclairage, la luminosité, la couleur, etc., comme l'un desUsines de module d'affichage LCD TFT, Nous pouvons également personnaliser pour vous.
En tant queChine écran LCD usineNotre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
Cet écran tactile LCD de 4.3 pouces est largement utilisé dans la sonnette visuelle, le portefeuille électronique, le point de vente, le joueur de jeu, l'instrument cosmétique, l'appareil électroménager, le scanner QRcode, la maison intelligente, l'industrie portable, l'extérieur, HMI, E-bike, véhicule électrique, tableau de bord, compteur de vitesse, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.3 | inch |
2 | Display Resolution | 480 (H) × RGB × 272 (V） | pixels |
3 | Pixel Pitch | 198 (H) × 198 (V） | um |

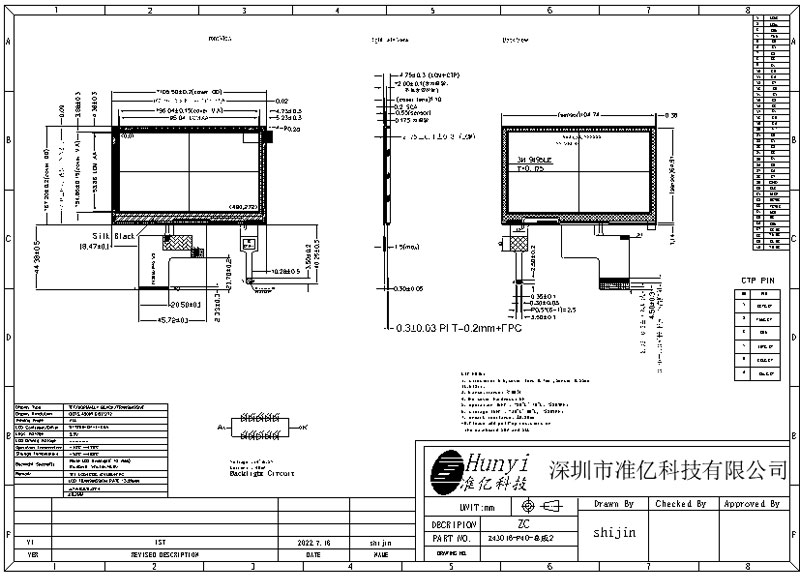

4 | LCM Outline Dimension (Without FPC） | 105.46 (W) × 67.16 (H) × 2.75 (T) | mm |
5 | LCD Outline Dimension | 100.16 (W) × 61.86 (H) × 0.8 (T) | mm |
6 | CG Outline Dimension (Without FPC） | 105.50 (W) × 67.20 (H) × 0.70 (T) | mm |
7 | LCD Active Area | 95.04 (W) × 53.86 (H) | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | ST7283-G4-1-E | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 5.8% Min: 5.2% | - |
14 | LCD Contrast Ratio | Typ.: 1000 Min: 800 | - |
15 | FPC Version | Z43016-P40 V3 | - |
16 | Interface | RGB | - |
17 | TP Interface | I2C | |
18 | Operating Temperature | -30°C~ 85°C | - |
19 | Storage Temperature | -30°C~ 85°C | - |
20 | Backlight Arrangement | LED/5 Series 2 Parallel (10 lights in total) | - |
21 | Luminance(LCM) | 450(TYP) | nit |
22 | Weight | 0.040 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
3 | GND | Ground |
4 | VDD | POWER SUPPLY (3.3V) |
5-12 | R0-R7 | DATA BUS |
13-20 | G0-G7 | DATA BUS |
21-28 | B0-B7 | DATA BUS |
29 | GND | Ground |
30 | CLK | Pixel clock signal in RGB I/F |
31 | DISP | Display on/off |
32 | HSYNC | Horizontal sync. Signal in RGB I/F. |
33 | VSYNC | Vertical sync. Signal in RGB I/F. |
34 | DEN | Data enable |
35 | NC | No Connection |
36 | GND | Ground |
37 | XR/NC | LCM XR PIN/No Connection |
38 | YD/NC | LCM YD PIN/No Connection |
39 | XL/NC | LCM XL PIN/No Connection |
40 | YU/NC | LCM YU PIN/No Connection |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | RST3.3V | TP RESET PIN (3.3V) |
2 | VDD3.3V | TP Input Power voltage (3.3V) |
3 | GND | Ground |
4 | INT3.3V | TP Interrupt PIN (3.3V) |
5 | SCL3.3V | TP I2C clock (SCL) clock (SCLK)(3.3V) |
6 | SDA3.3V | TP I2C data (SDA) data input (MOSI)(3.3V) |
