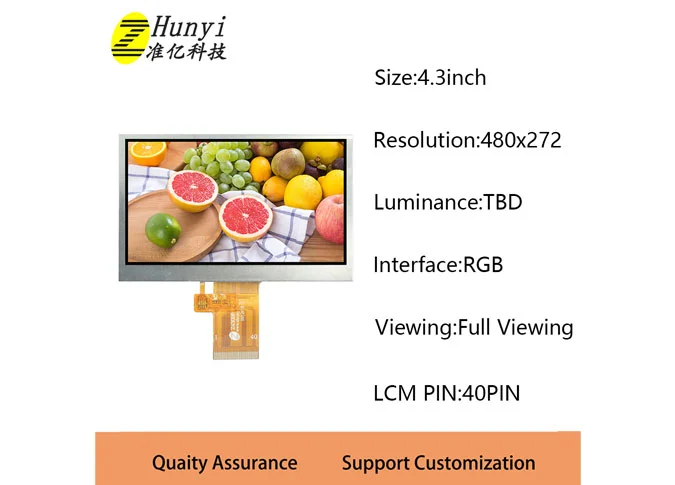

Taille: 4.3 pouce
Résolution: 480*272
Interface LCD: RGB
Interface tactile: IIC
Panneau tactile: capacitif
Conducteur IC: SC7283
Contrôleur tactile: GT911
Angle de vue: IPS
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

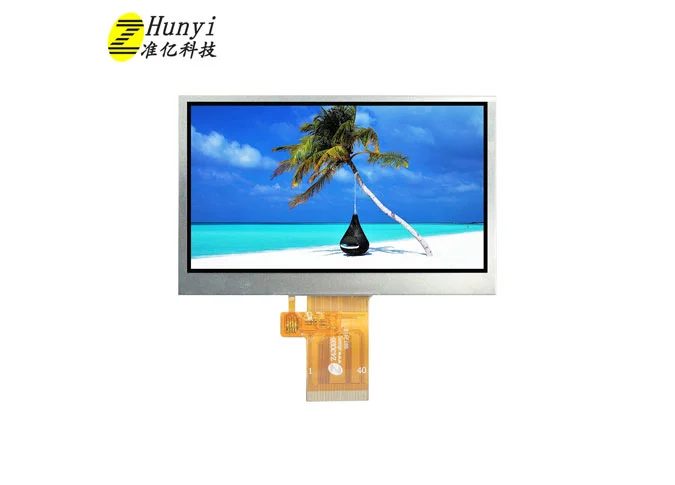

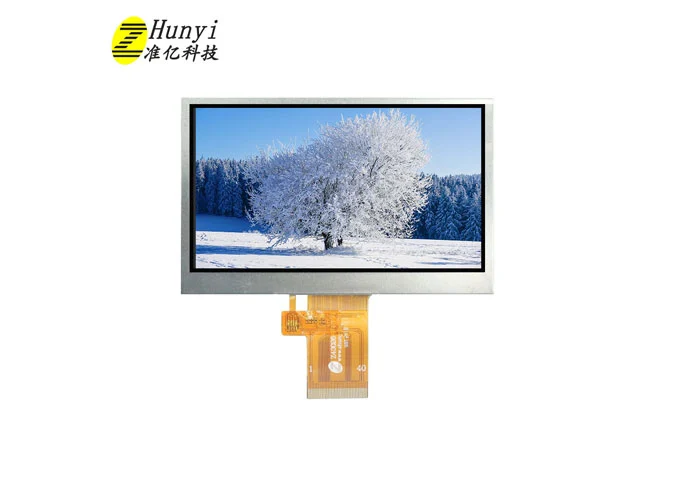

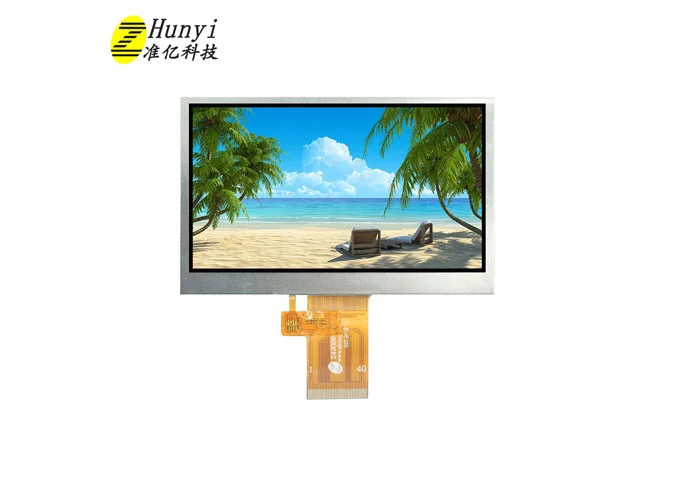

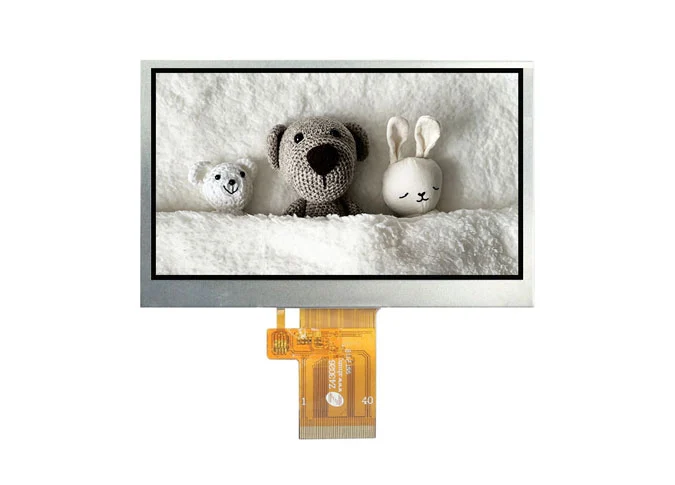

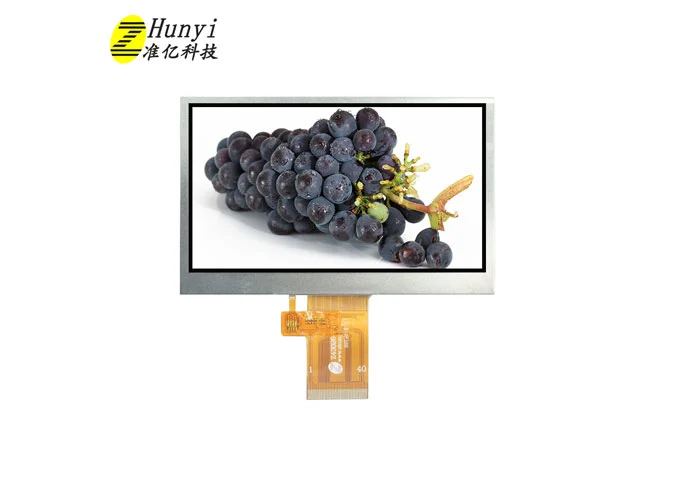

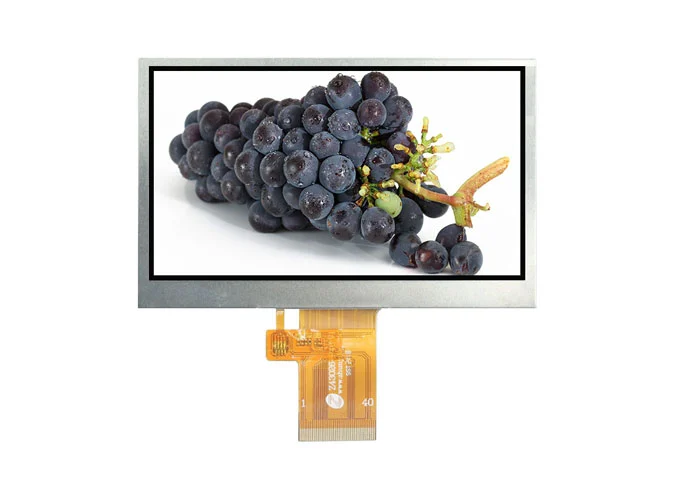

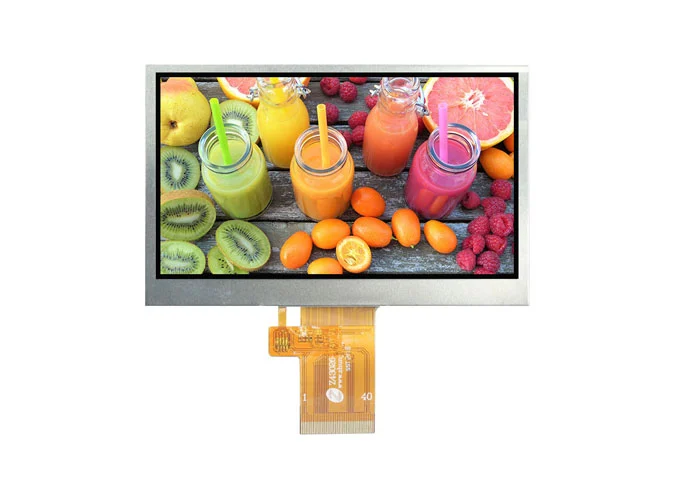

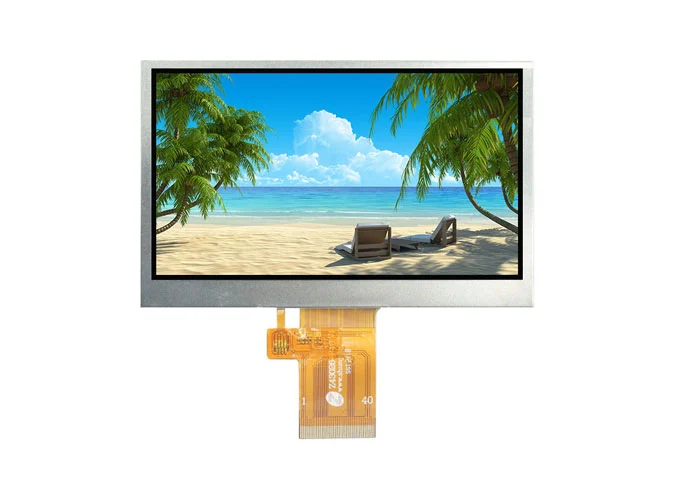

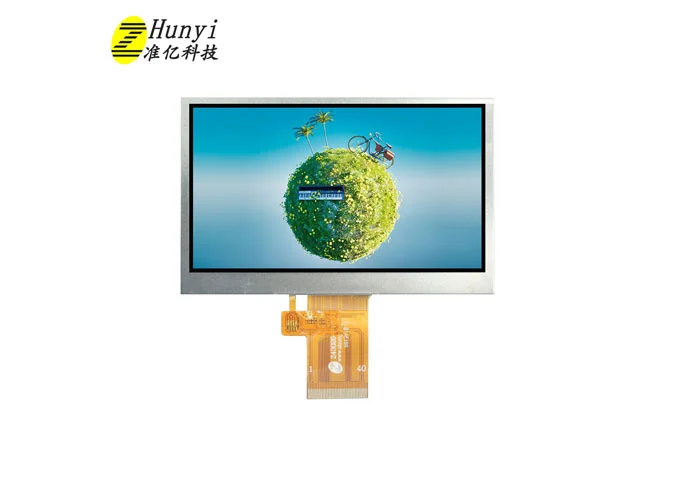

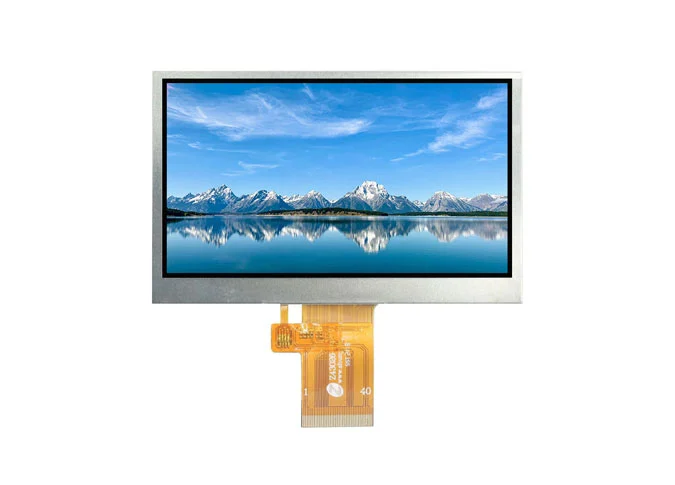

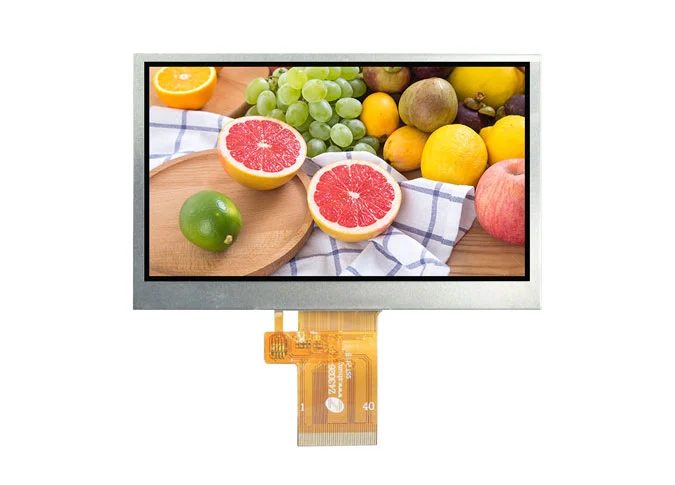

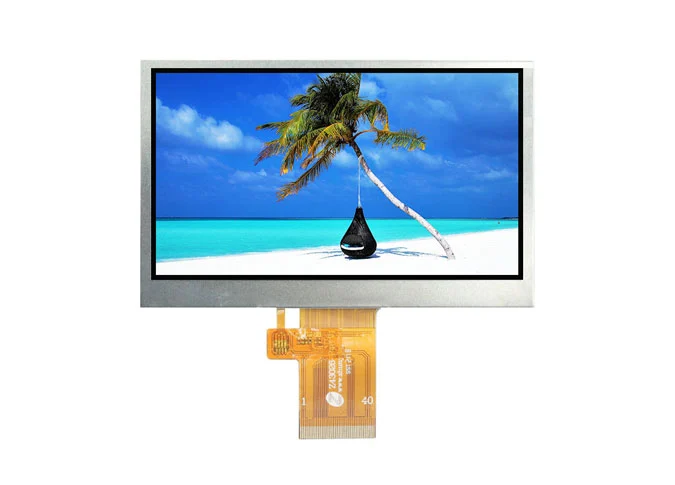

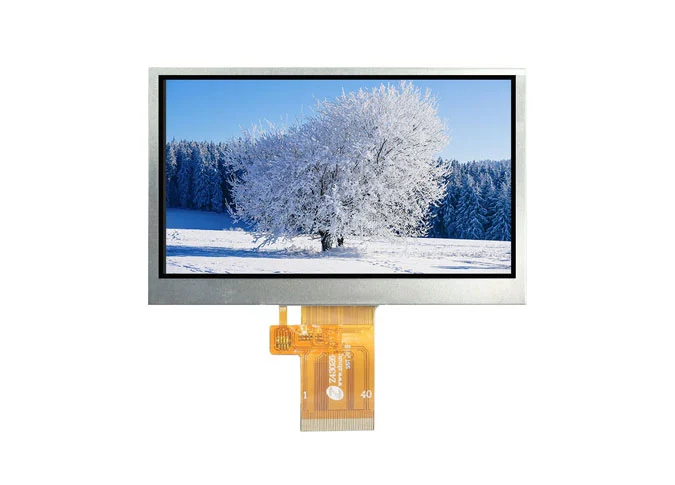

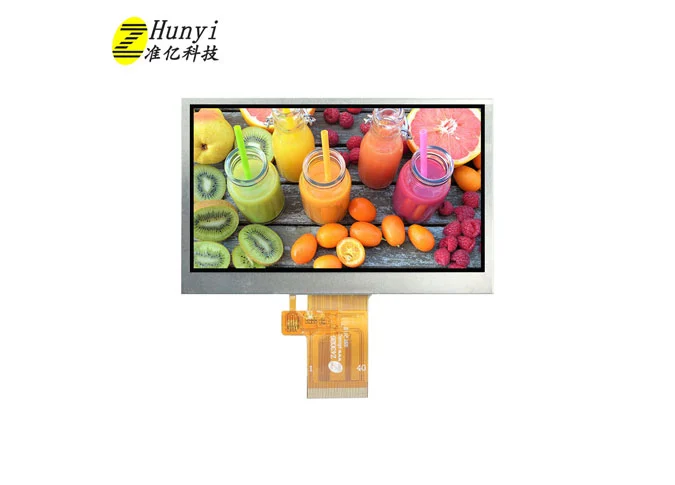

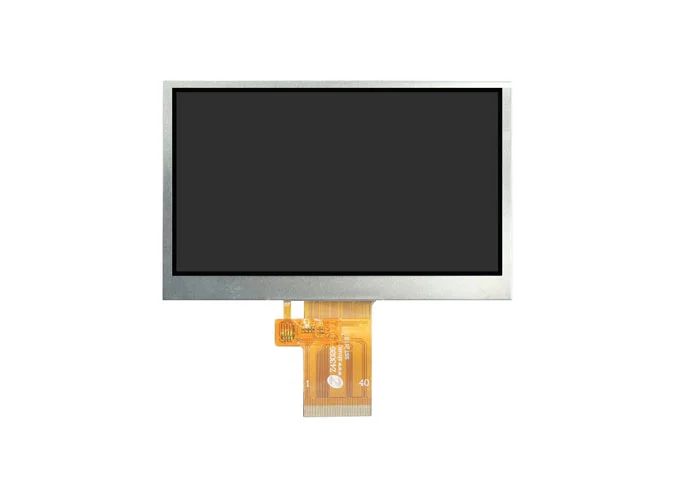

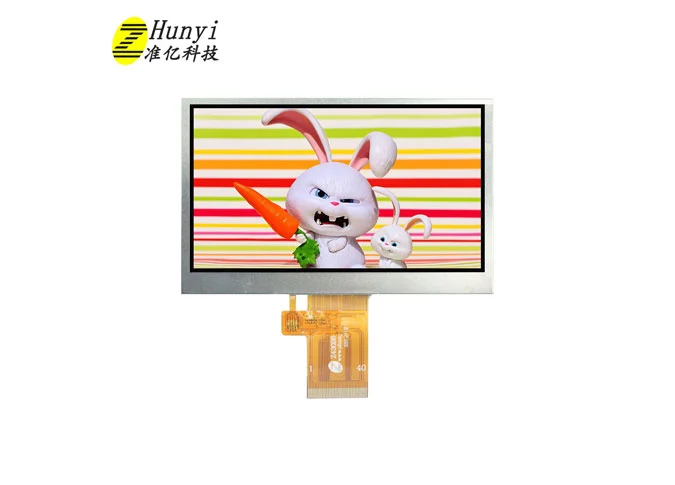

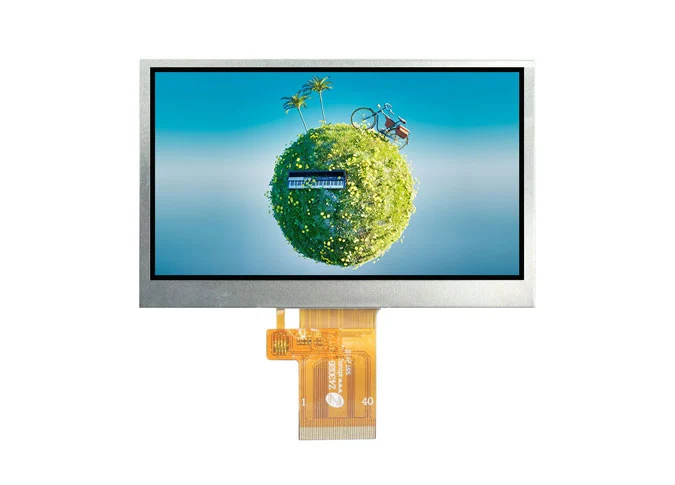

Z43026-ZC s'agit d'un écran à cristaux liquides (LCD) à transistor à matrice active couleur (TFT) avec écran tactile capacitif, QVGA 480*272. CeciAffichage LCD TFT en grosEst intégré au pilote LCD SC7283 et contrôleur tactile GT911. Ce module tactile LCD TFT a-Si est doté d'une interface RGB et I2C. Touche multipoint.
Si vous avez la condition spéciale, comme le lecteur IC, l'interface, FPC, panneau tactile, rétroéclairage, luminosité, couleur, etc., comme unFournisseur d'affichage LCD personnalisé, Nous pouvons également personnaliser pour vous.
En tant queModule d'affichage LCD usine, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
Cet écran tactile LCD de 4.3 pouces est largement utilisé dans la sonnette visuelle, le portefeuille électronique, le point de vente, le joueur de jeu, l'instrument cosmétique, l'appareil électroménager, le scanner QRcode, la maison intelligente, l'industrie portable, l'extérieur, HMI, E-bike, véhicule électrique, tableau de bord, compteur de vitesse, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.3 | inch |
2 | Display Resolution | 480 (H) × RGB × 272 (V) | pixels |
3 | Pixel Pitch | 198 (H) × 198 (V) | um |
4 | LCM Outline Dimension (Without FPC） | 105.46 (W) × 67.16 (H) × 2.75 (T) | mm |
5 | LCD Outline Dimension | 100.16 (W) × 61.86 (H) × 0.8 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 126.04 (W) × 84.86 (H) × 6.75 (T) | mm |

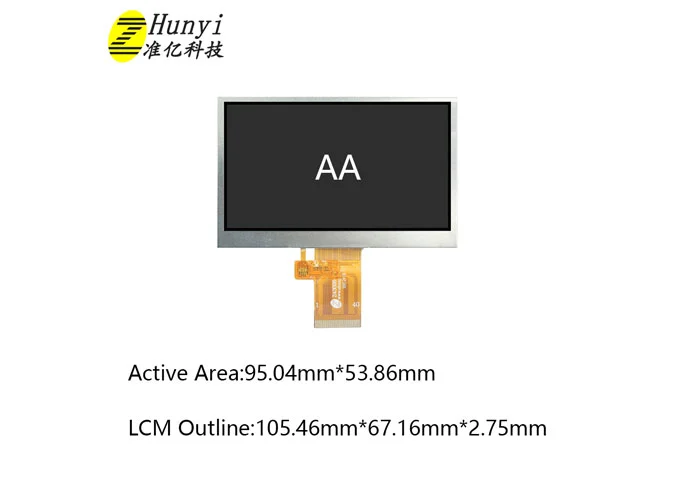

7 | LCD Active Area | 95.04 (W) × 53.86 (H) | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | SC7283-G4 | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 6.9% Min: 6.2% | - |
14 | LCD Contrast Ratio | Typ.: 800 Min: 640 | - |
15 | FPC Version | Z43026-P40 V1 | - |
16 | Interface | RGB | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/5 Series 2 Parallel (10 lights in total) | - |
20 | Luminance | TBD | nit |
21 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | GND | Ground |
2 | DISP | Display on/off |
3 | VCI | POWER SUPPLY (3.3V) |
4 | IOVCC | I/O POWER SUPPLY (1.8V) |
5-7 | GND | Ground |
8-15 | D0-D7 | BLUE DATA |
16-25 | NC | No Connection |
26 | DEN | Data enable signal in RGB I/F DE mode. |
27 | CLK | Pixel clock signal in RGB I/F |
28 | HSYNC | Horizontal sync. Signal in RGB I/F. |
29 | VSYNC | Vertical sync. Signal in RGB I/F. |
30-34 | NC | No Connection |
35-36 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
37-38 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
39-40 | GND | Ground |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | TP_VDD | TP POWER SUPPLY |
2 | TP_SDA | TP I2C data (SDA) data input (MOSI) |
3 | TP_SCL | TP I2C clock (SCL) clock (SCLK) |
4 | TP_INT | TP Interrupt PIN |
5 | TP_RST | TP Reset PIN |
6 | GND | Ground |

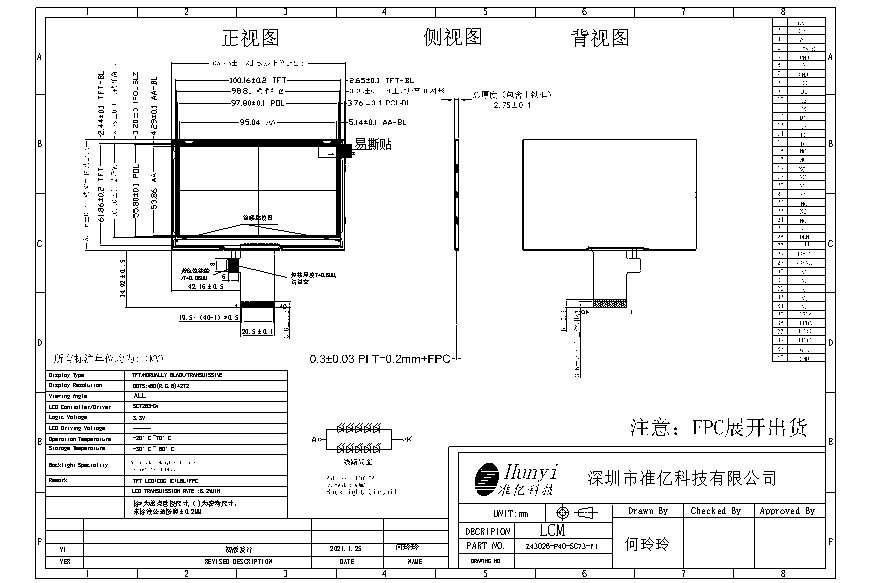

3.1 LCM
La technologie Zhunyi fait attention à la qualité et au service. Bienvenue à nous rendre visite et à joindre les mains pour un avenir prospère.
