Taille: affichage LCD 4.5 pouces
Résolution: 480*854
Zone active: 55.44*98.64mm
Interface: MIPI
Angle de vue: IPS
Luminosité: 400 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

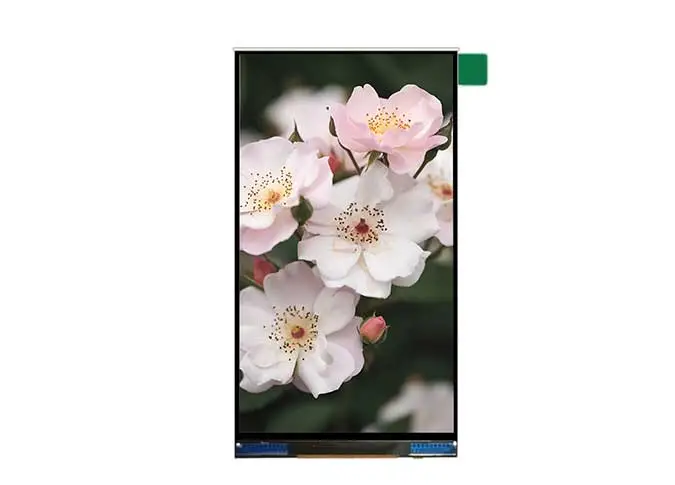

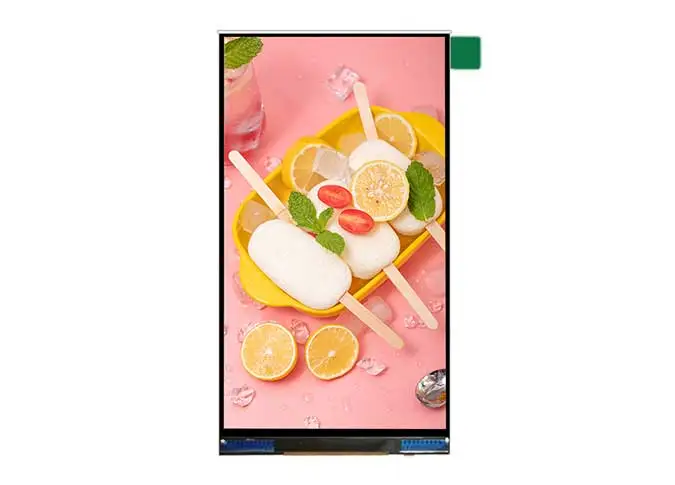

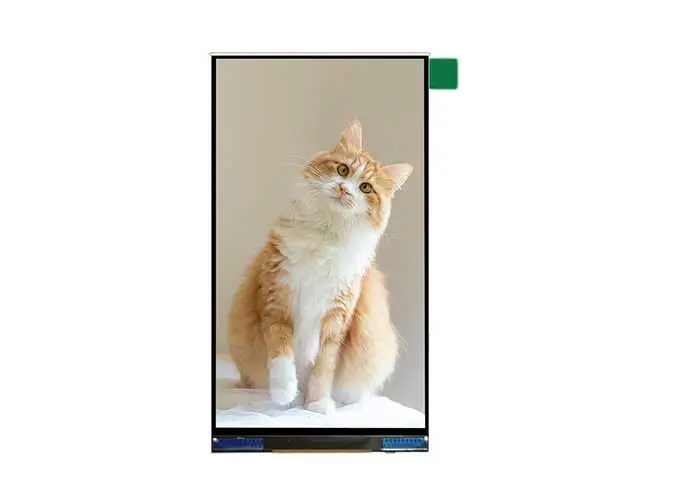

Z45059 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 854 480 *. La technique IPS (In-plan Switching) permet à cet écran LCD de 4.5 pouces d'avoir un angle de vue plus large. Cet écran LCD à 20 broches est intégré au pilote IC JD9161Z. Ce module LCD TFT a-Si est doté d'une interface RVB, d'une luminosité 400 cd/m².
Si vous avez des exigences particulières, comme l'interface IC du lecteur, FPC, panneau tactile, rétro-éclairage, etc, leFabricant d'affichage LCD personnaliséPeut également personnaliser pour vous.
Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous lesAffichage LCD en grosModule passé ROHS, REACH Certification.
L'écran LCD de 4.5 pouces est largement utilisé dans la sonnette visuelle, le portefeuille électronique, le point de vente, le lecteur de jeu, l'instrument cosmétique, l'appareil électroménager, le scanner QRcode, la température infrarouge, le traducteur, la maison intelligente, industrie portable, extérieur, HMI, etc.
Item | Main Display | Unit |
Number of Pixels | 480 * RGB * 854 | Pixel |

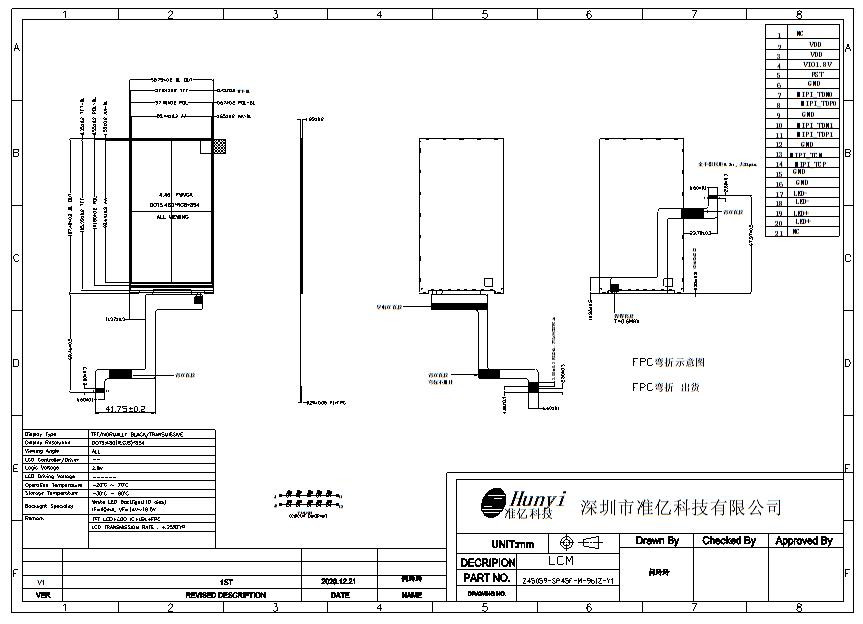

LCM Outline Dimension | 58.75 (W) * 107.40 (H) * 1.89 (T) | mm |
LCD Outline Dimension | 57.84 (W) * 105.39 (H) * 0.5 (T) | mm |
Active Area | 55.44 * 98.64 | mm |
Pixel Pitch | 0.1155 * 0.1155 | mm |
Display Mode | Normal Black | |
Pixel Arrangement | R.G.B Vertical Stripe | |
Viewing Direction | Free | |
Color Configuration | RGB | |
LCD Transmittance | 4.25% (TYP） | |
LCD Contrast Ratio | Typ: 1000; Min: 800 | |
FPC Version | Z45059-SP45F-M V1 | |
Interface | MIPI | |
Operating Temperature | -20℃ ~ 70℃ | |
Storage Temperature | -30℃ ~ 80℃ | |
Backlight arrangement | LED / 2 parallel 5 series | |
Luminance | - | |
Weight | - |
PIN | PIN DEF. | FUNCTION DESC. |
1 | NC | NC |
2 | VDD | POWER SUPPLY（2.8V） |
3 | VDD | POWER SUPPLY（2.8V） |
4 | IOVCC | I/O POWER SUPPLY（1.8V） |
5 | RESET | RESET PIN（1.8V） |
6 | GND | Ground |
7 | D0N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
8 | D0P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
9 | GND | Ground |
10 | D1N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
11 | D1P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
12 | GND | Ground |
13 | CLKN | MIPI-DSI CLOCK differential signal input pin |
14 | CLKP | MIPI-DSI CLOCK differential signal input pin |
15 | GND | Ground |
16 | GND | Ground |
17 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
18 | LED-K | POWER SUPPLY- FOR BACKLIGHT CATHODE |
19 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
20 | LED-A | POWER SUPPLY+ FOR BACKLIGHT |
21 | NC | NC |
