Taille: 4.9 pouce
Résolution: 720*1280
Interface LCD: MIPI
Interface tactile: IIC
Panneau tactile: capacitif
Conducteur IC: GH1001
Contrôleur tactile: GT911
Angle de vue: IPS
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

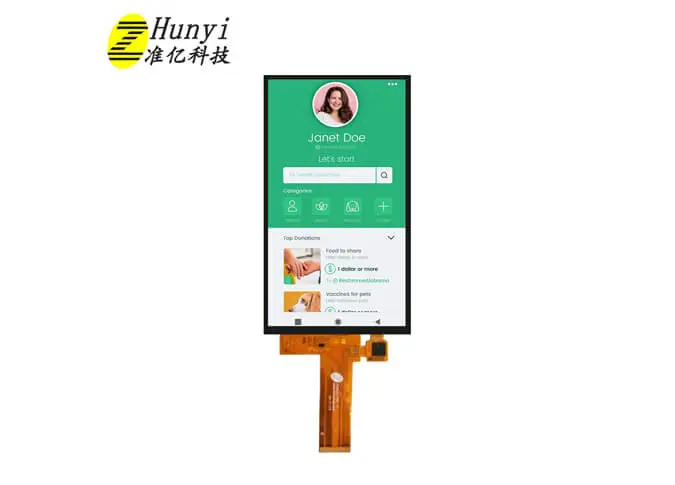

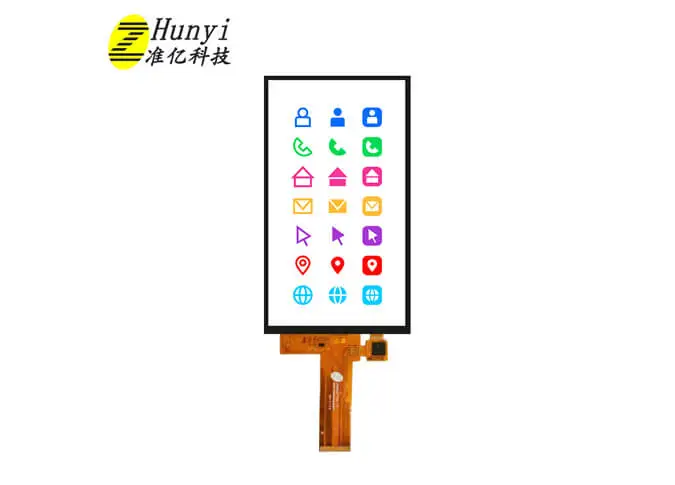

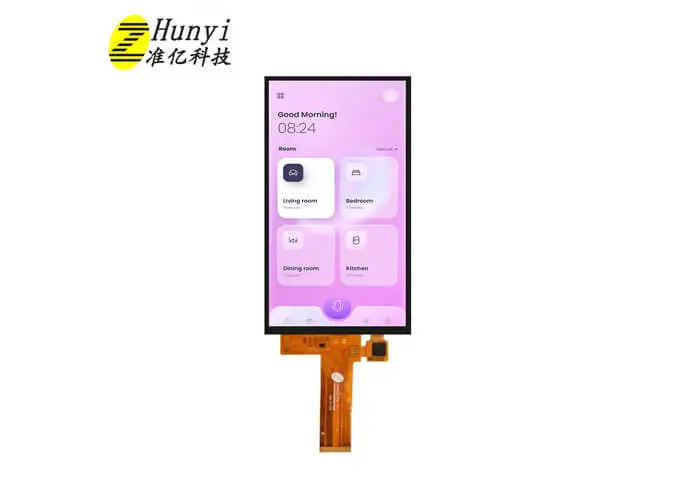

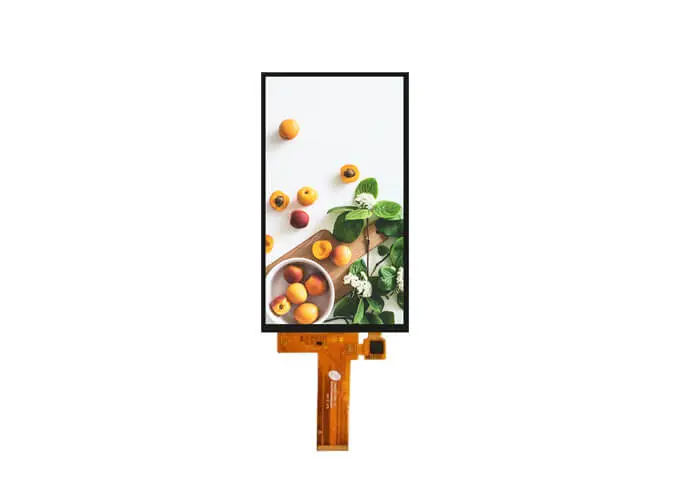

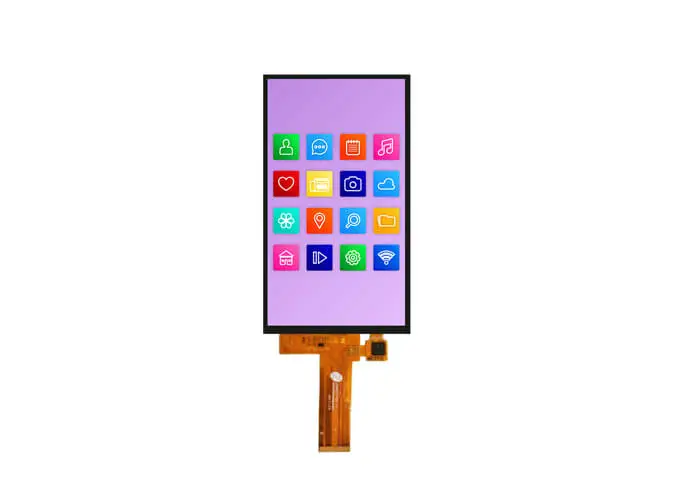

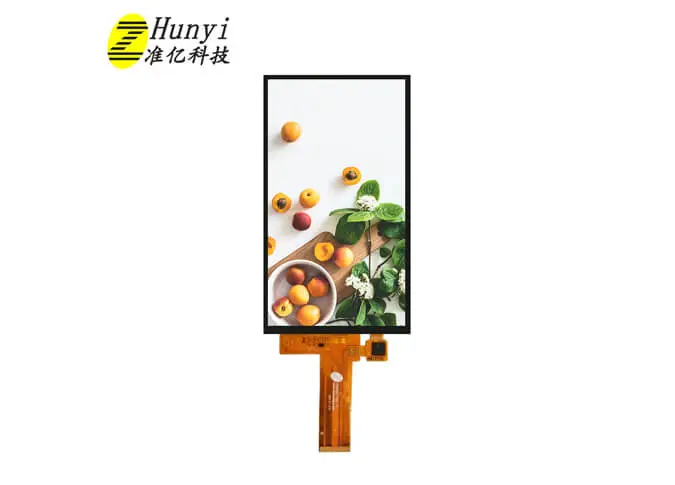

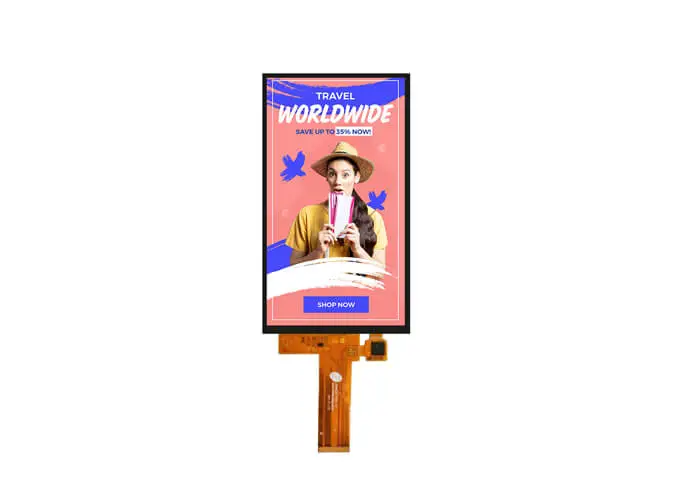

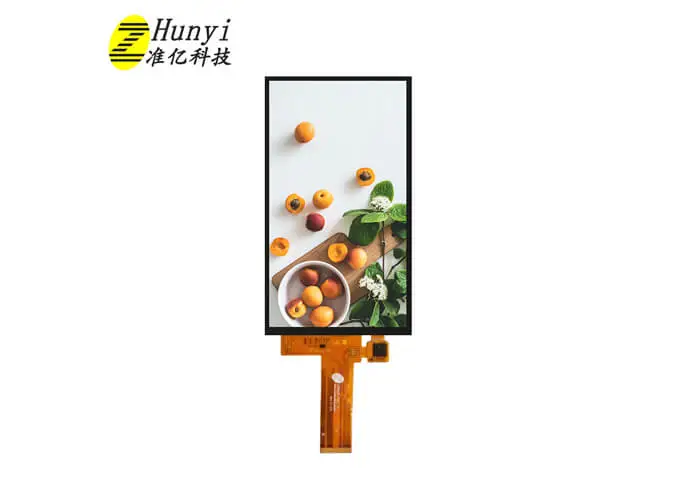

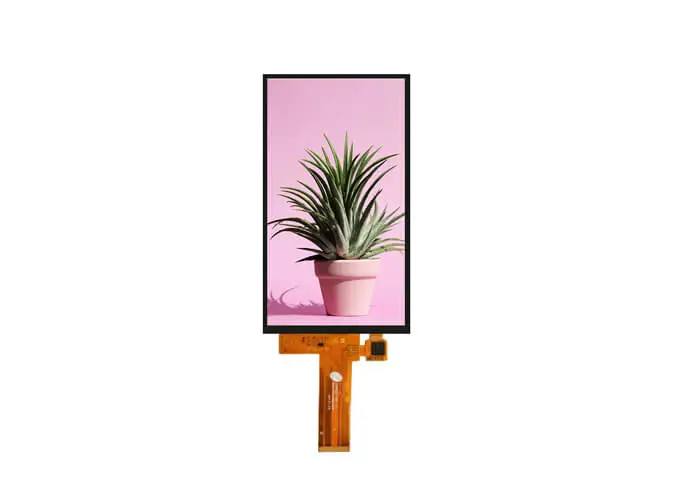

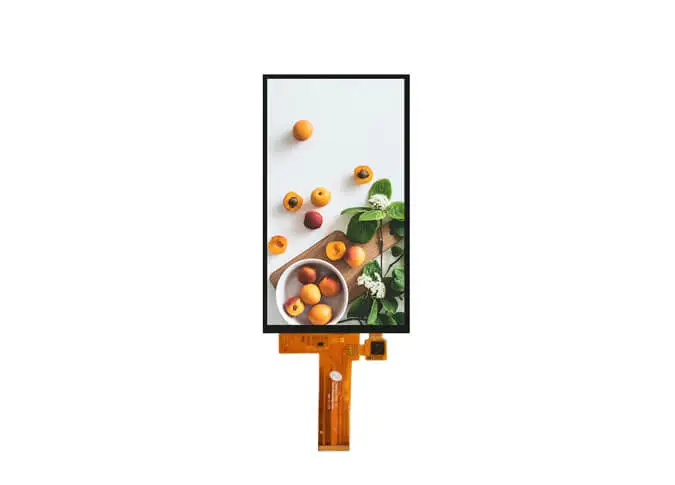

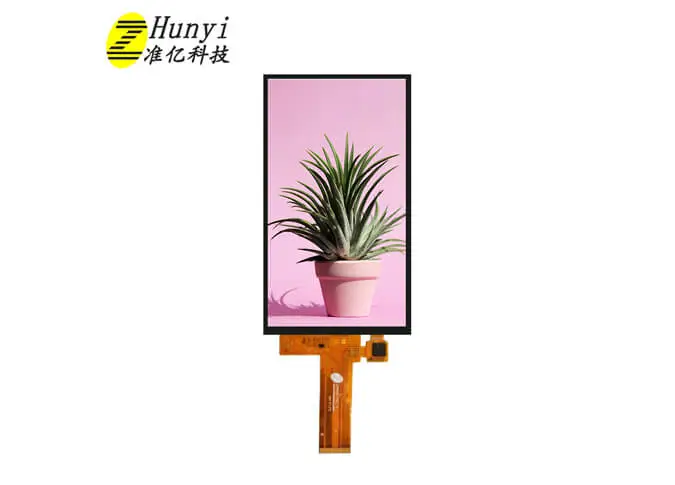

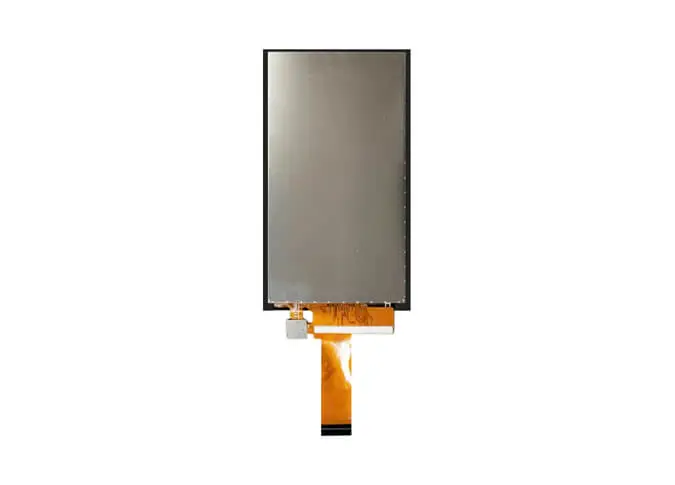

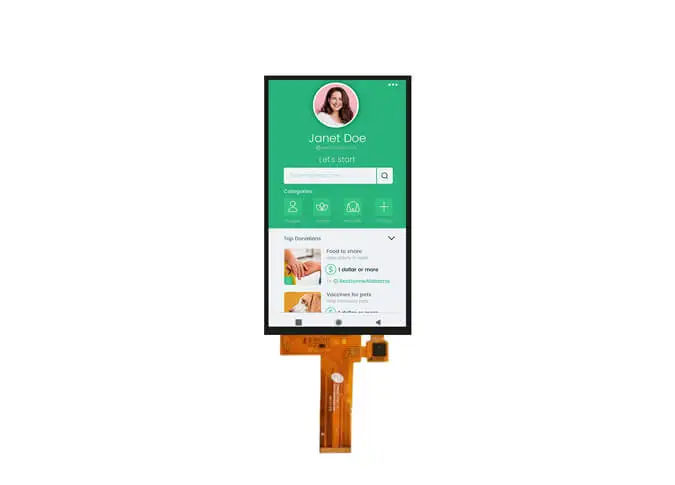

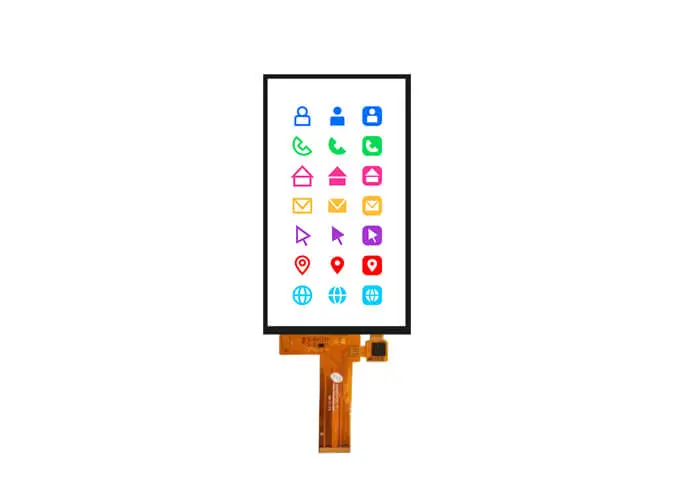

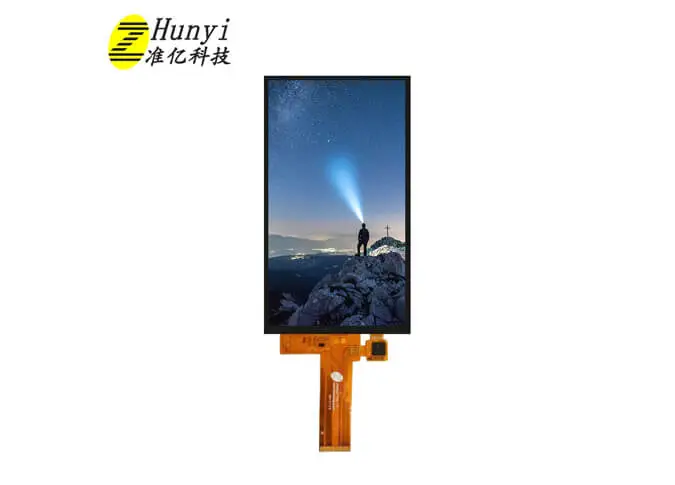

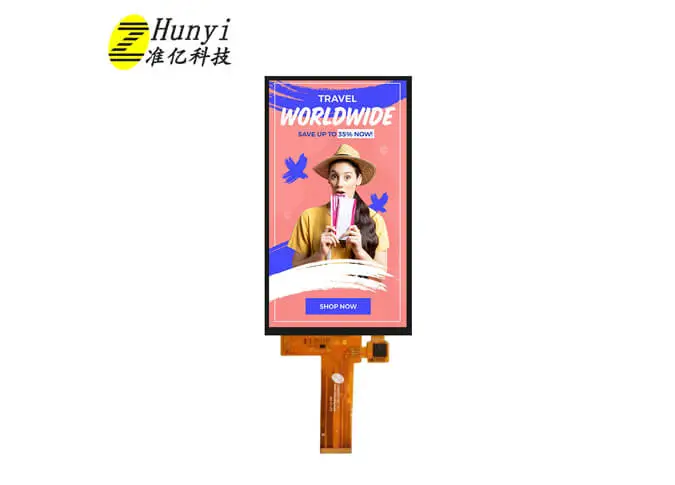

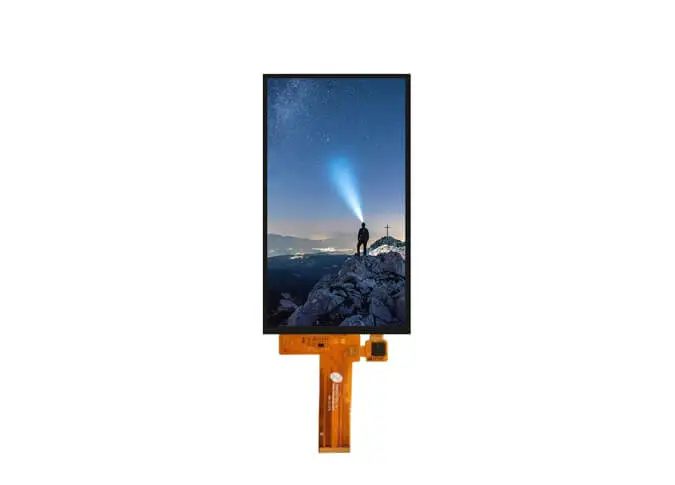

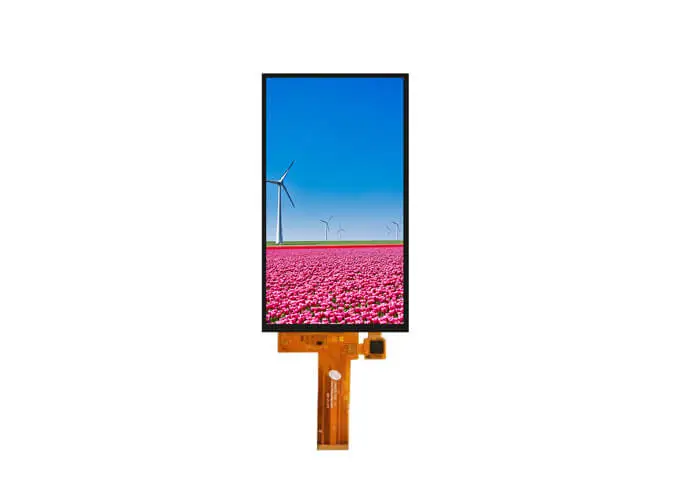

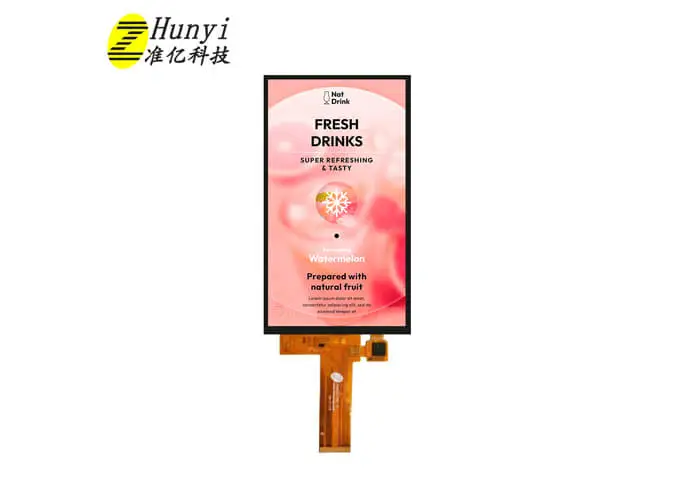

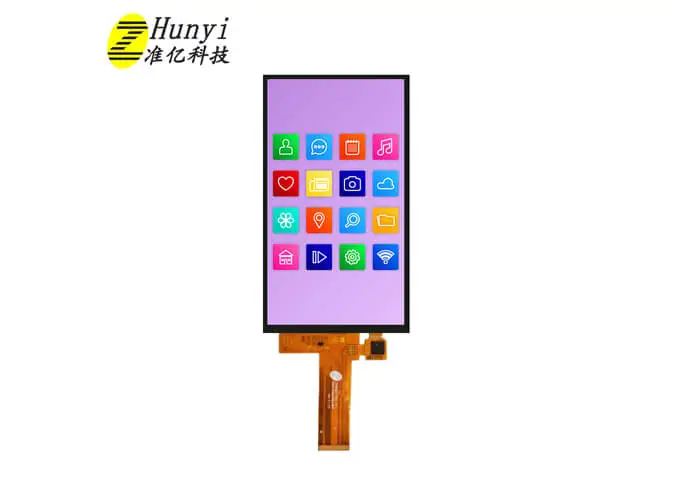

Z49420-ZC s'agit d'un écran à cristaux liquides (LCD) à transistor à matrice active couleur (TFT) avec écran tactile capacitif, QVGA 720*1280. Cette touche TFTÉcran LCD TFT carréEst intégré au pilote LCD GH1001 et au contrôleur tactile GT911. Ce module tactile LCD TFT a-Si est fourni avec une interface MIPI et I2C. Touche multipoint.
Si vous avez la condition spéciale, comme le lecteur IC, l'interface, le FPC, le panneau tactile, le rétroéclairage, la luminosité, la couleur, etc, nous pouvons fournirTFT LCD personnaliséPour vous.
Comme l'un desUsines à écran tactile en gros, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
Cet écran tactile LCD de 4.9 pouces est largement utilisé dans la sonnette visuelle, le portefeuille électronique, le point de vente, le joueur de jeu, l'instrument cosmétique, l'appareil électroménager, le scanner QRcode, la maison intelligente, l'industrie portable, l'extérieur, HMI, E-bike, véhicule électrique, tableau de bord, compteur de vitesse, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 4.9 | inch |
2 | Display Resolution | 720 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 29.5 (H) × 88.5 (V) | um |
4 | LCM Outline Dimension (Without FPC） | 65.89 (W) × 119.91 (H) × 1.65 (T) | mm |
5 | LCD Outline Dimension | 65.692 (W) × 119.608 (H) × 0.4 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | 69.74 (W) × 125.53 (H) × 3.18 (T) | mm |
7 | LCD Active Area | 63.72 (W) × 113.28 (H） | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | GH1001 | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 3.2% Min: 2.72% | - |
14 | LCD Contrast Ratio | Typ.: 1200 Min: 1000 | - |
15 | FPC Version | Z49420-P30H V1 | - |
16 | Interface | MIPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/6 Series 2 Parallel (10 lights in total) | - |
20 | Luminance | 320 | nit |
21 | Weight | 0.053 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | VDD_5V | POWER SUPPLY (5V） |
2 | VDD_LCD | POWER SUPPLY |
3 | LCD_BL_PWM | Connecting with the external BL driver |
4 | LCD_RST | LCM RESET PIN |
5 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
6 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
7 | TOUCH_RST_L | TP RESET PIN |
8 | TOUCH_INT_H | TP Interrupt PIN |
9 | VCC3V0_TOUCH | TP POWER SUPPLY (3V) |
10 | GND | Ground |
11 | I2C4_SCL | TP I2C clock (SCL) clock (SCLK) |
12 | I2C4_SDA | TP I2C data (SDA) data input (MOSI) |
13-14 | NC | No Connection |
15-17 | GND | Ground |
18 | LCD_EN | LCM Data enable signal |
19 | CLKP | Positive MIPI differential CLOCK input |
20 | CLKN | Negative MIPI differential CLOCK input |
21 | DSI_D0P | Positive MIPI differential data input |
22 | DSI_D0N | Negative MIPI differential data input |
23 | DSI_D1P | Positive MIPI differential data input |
24 | DSI_D1N | Negative MIPI differential data input |
25-26 | NC | No Connection |
27 | DSI_D2P | Positive MIPI differential data input |
28 | DSI_D2N | Negative MIPI differential data input |
29 | DSI_D3P | Positive MIPI differential data input |
30 | DSI_D3N | Negative MIPI differential data input |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | TOUCH_RST_L | TP RESET PIN |
2 | TOUCH_INT_H | TP Interrupt PIN |
3 | VCC3V0_TOUCH | TP POWER SUPPLY (3V) |
4 | GND | Ground |
5 | I2C4_SCL | TP I2C clock (SCL) clock (SCLK) |
6 | I2C4_SDA | TP I2C data (SDA) data input (MOSI) |

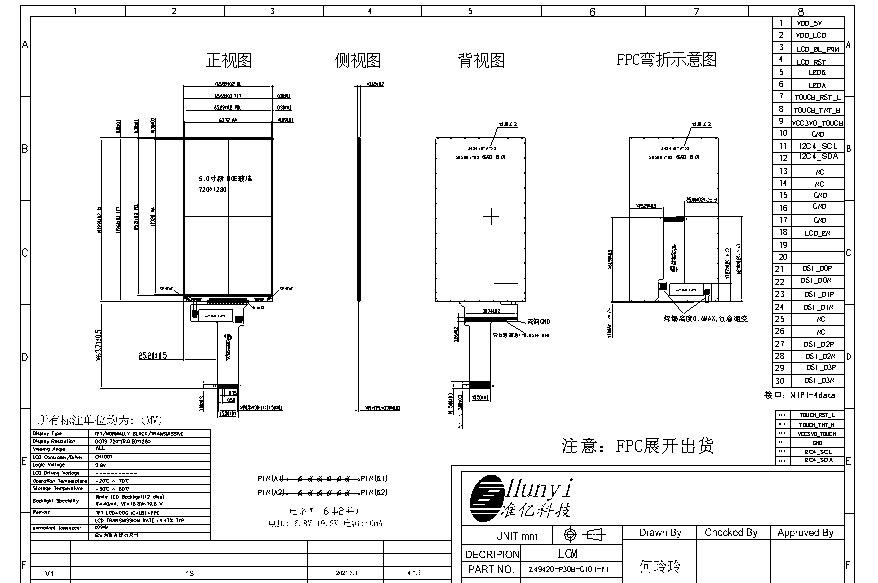

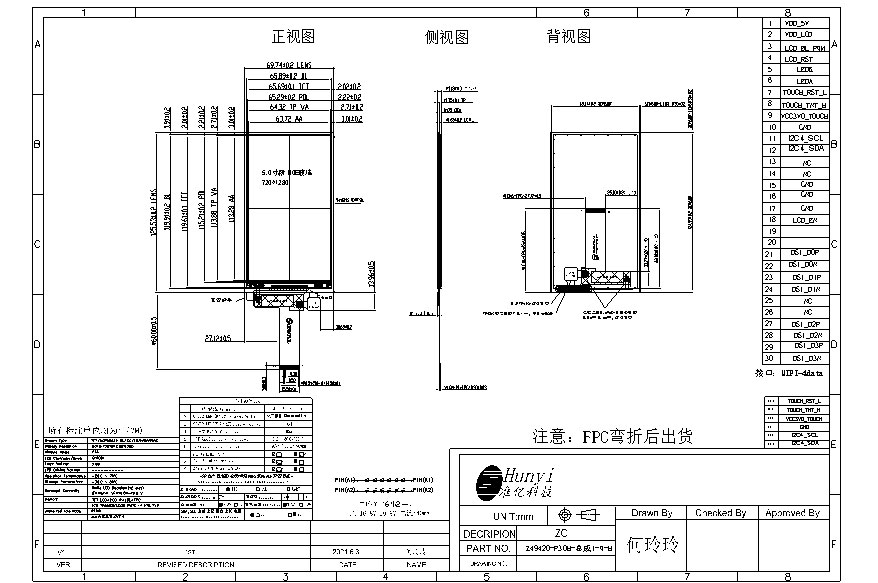

3.1 LCM
3.2 TLCM
