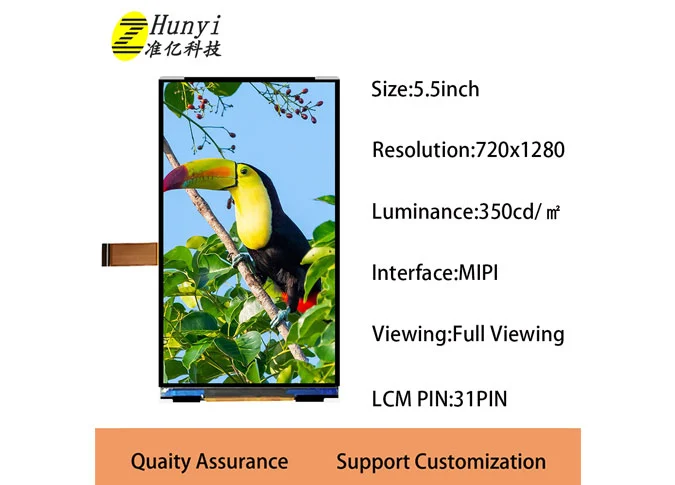

Taille: 5.5 pouce
Résolution: 720*1280
Zone active: 68.04*120.96mm
Interface: MIPI
Angle de vue: IPS
Luminosité: 350 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

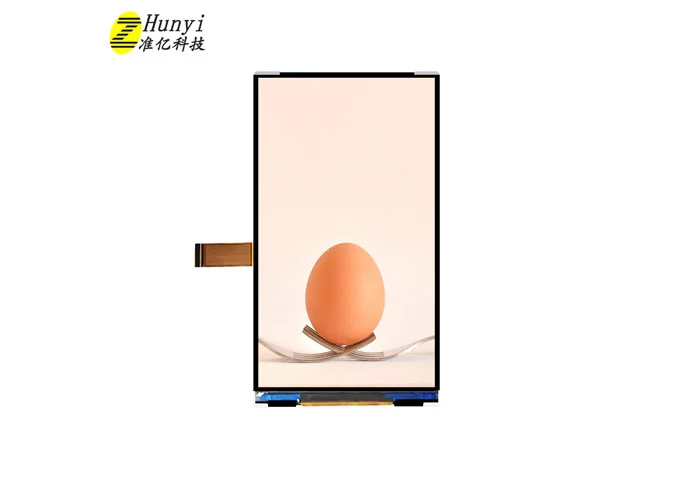

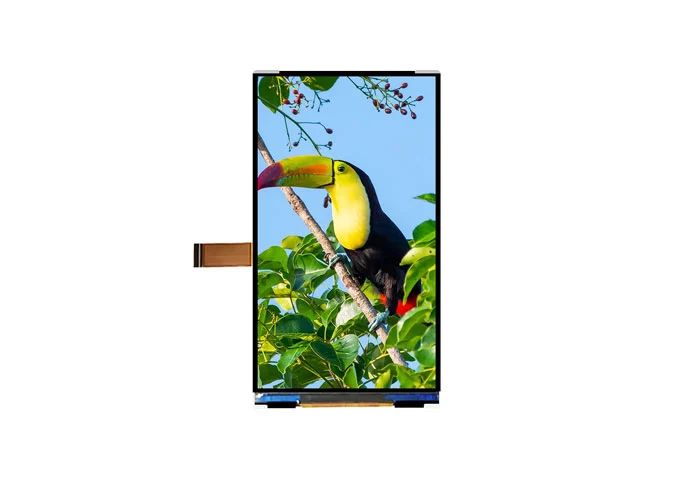

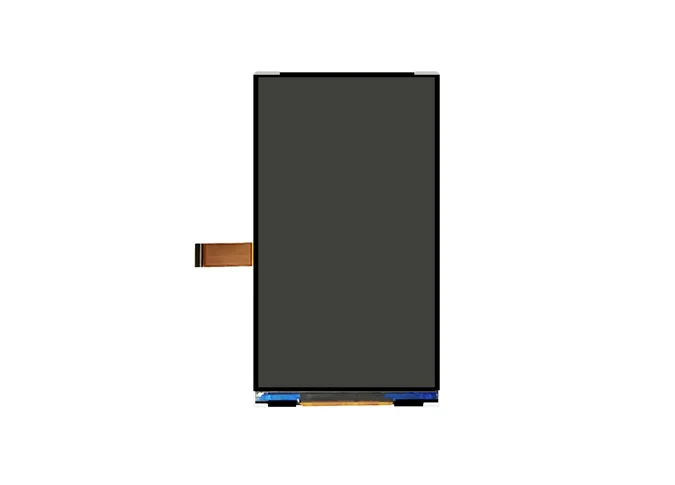

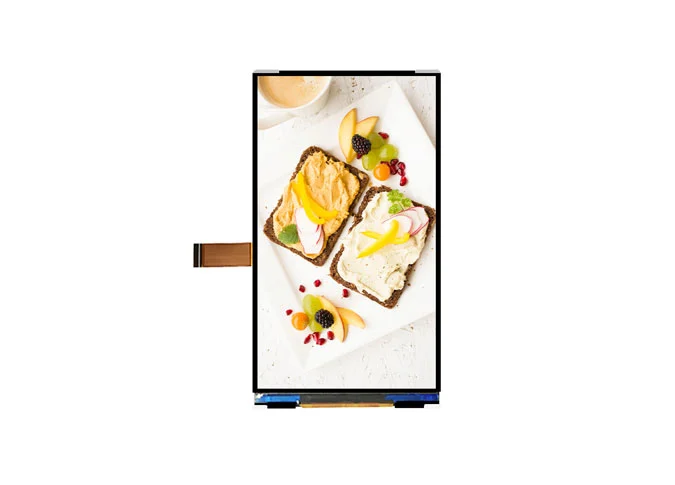

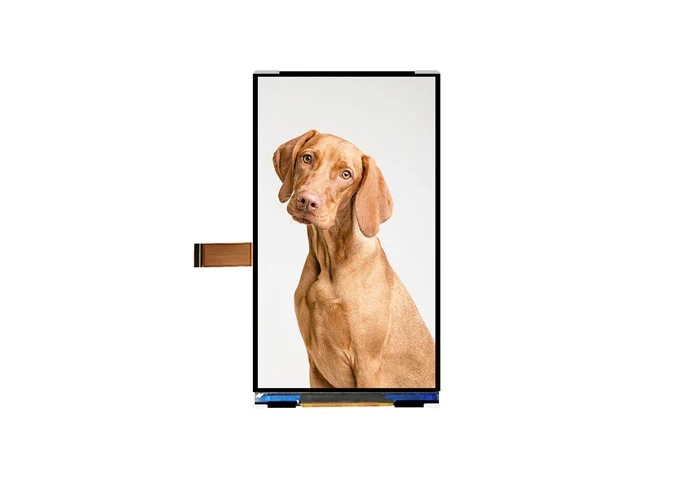

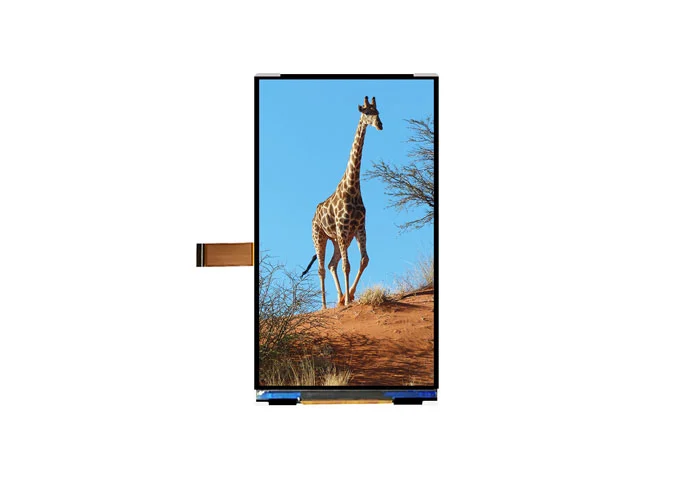

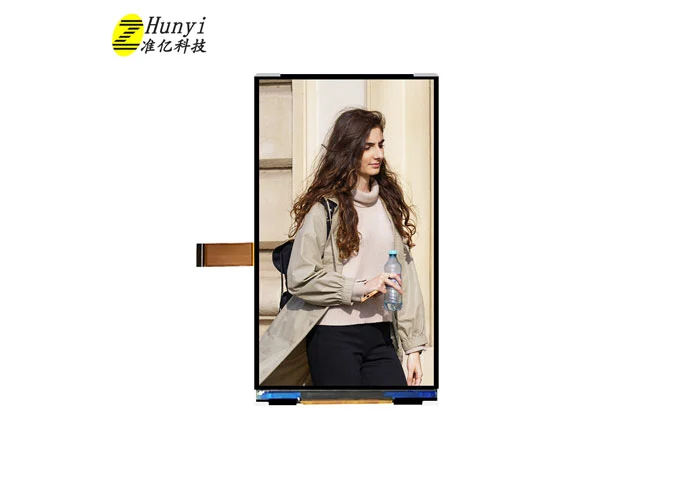

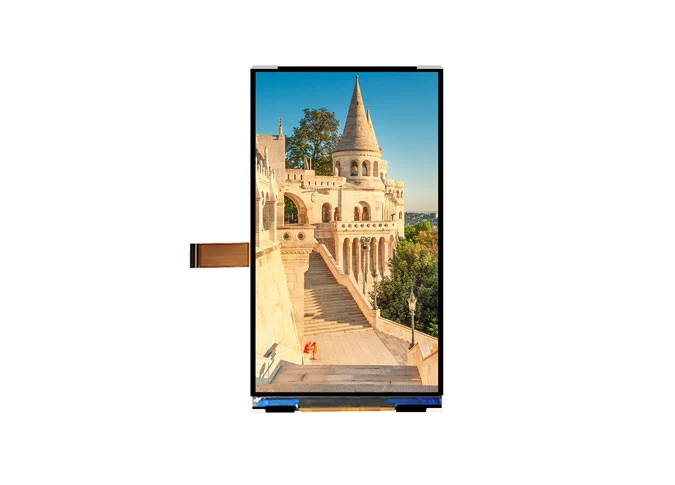

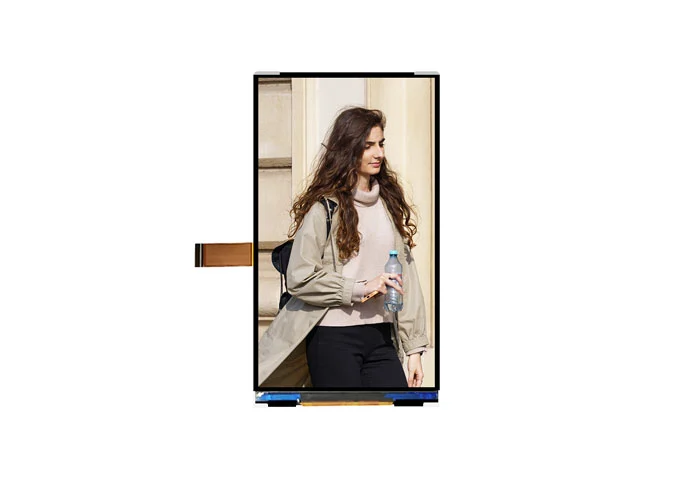

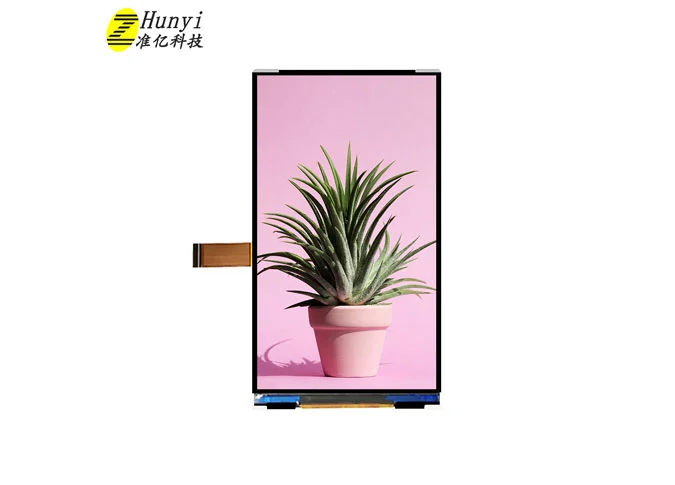

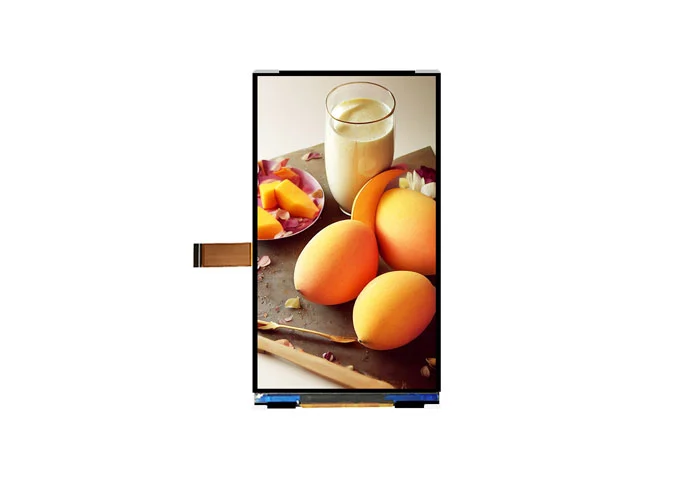

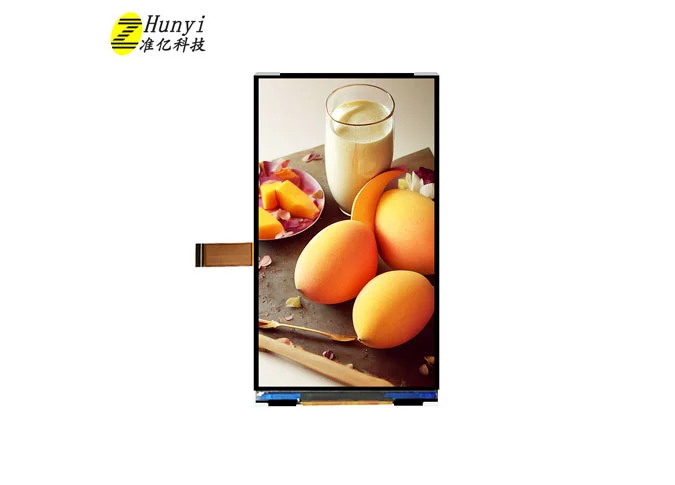

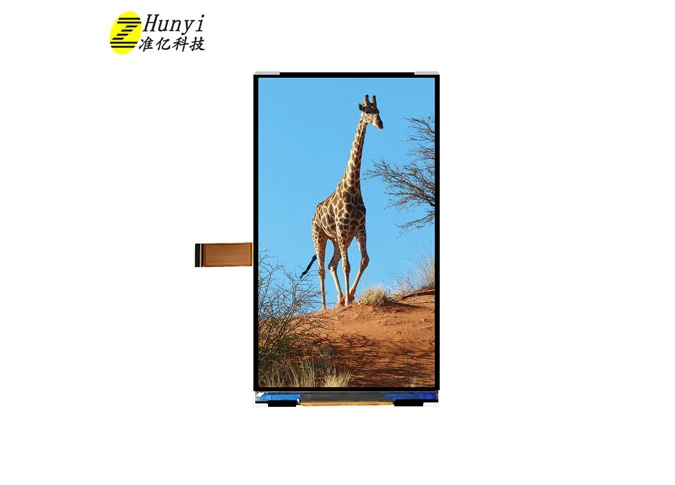

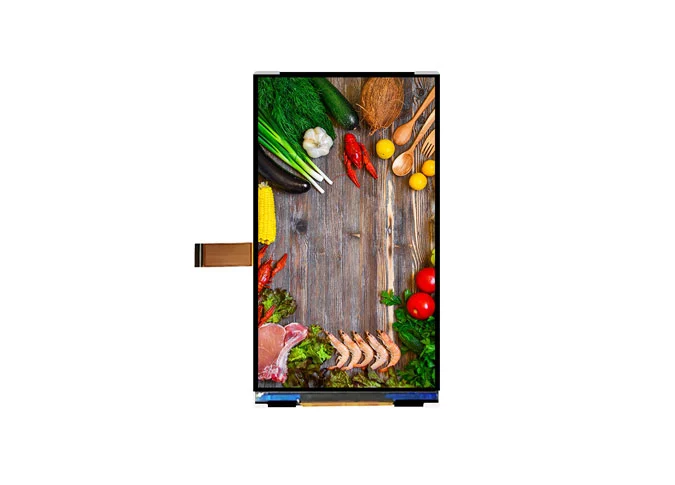

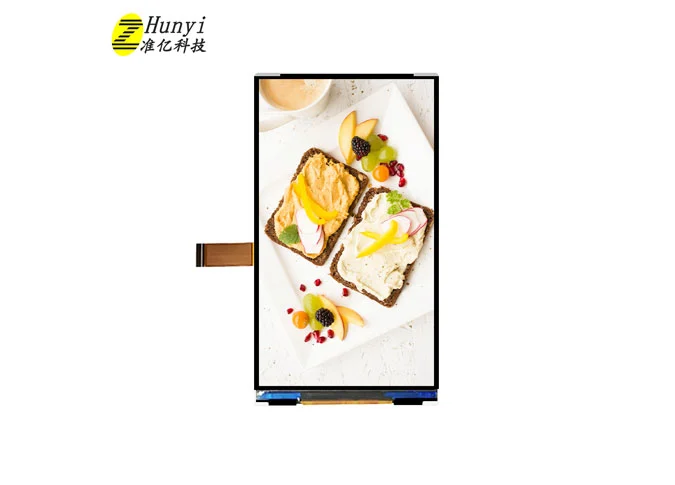

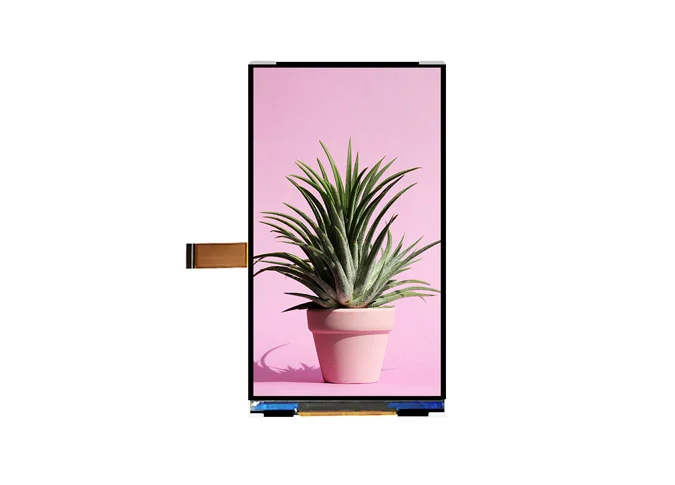

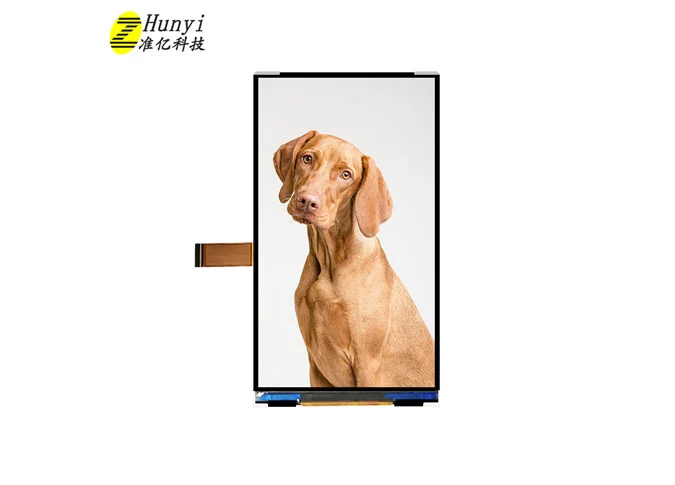

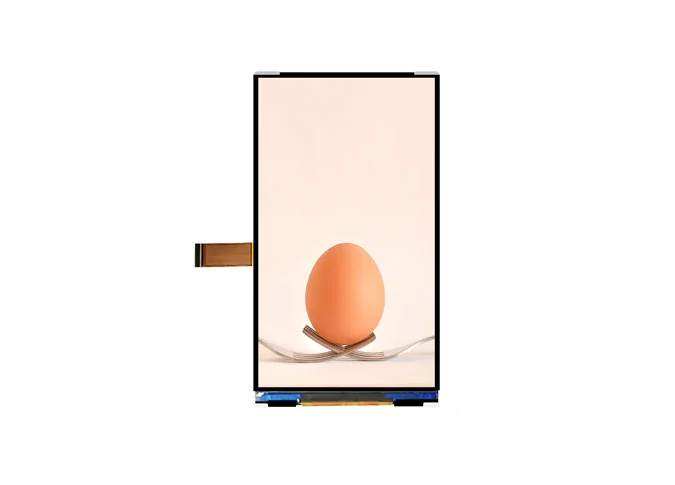

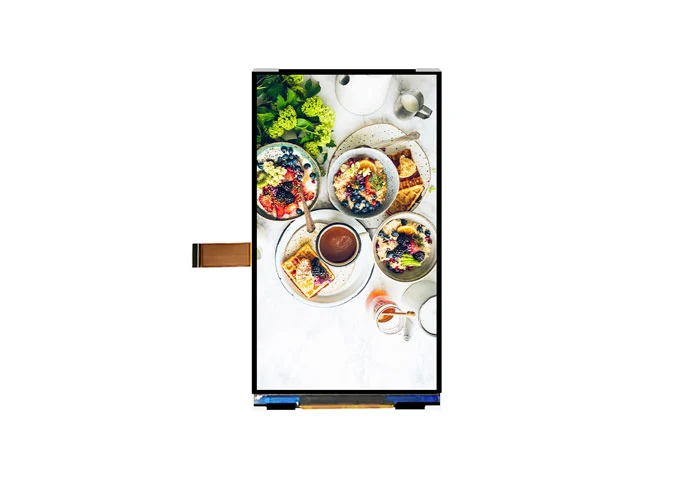

Z55290 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 1280 720 *. La technique IPS (In-plan Switching) fait que ce module LCD de 5.5 "a un angle de vue plus large. CeciAffichage LCD en ChineEst intégré JD9365DA-H3 pilote IC. Ce module LCD TFT a-Si est doté d'une interface MIPI, d'une luminosité de 350cd/m².
Si vous avez des exigences spéciales, comme l'interface IC du lecteur, FPC, panneau tactile, rétroéclairage, etc., nous pouvons fournirChine TFT LCD module d'affichagePour vous.
Notre usine réalise ISO 9001:2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
La haute résolution 5.5 pouceChine TFT écran tactileEst largement utilisé en médecine, sonnette visuelle, porte-monnaie électronique, point de vente, joueur de jeu, appareil électroménager, scanner QRcode, maison intelligente, industrie, portable, extérieur, HMI, E-bike, véhicule, projecteur, imprimante 3D, appareil audio, robot, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 5.5inch | - |
2 | Display Resolution | 720 × RGB × 1280 | pixels |
3 | Pixel Pitch | 31.5 (H) × 94.5 (V） | um |

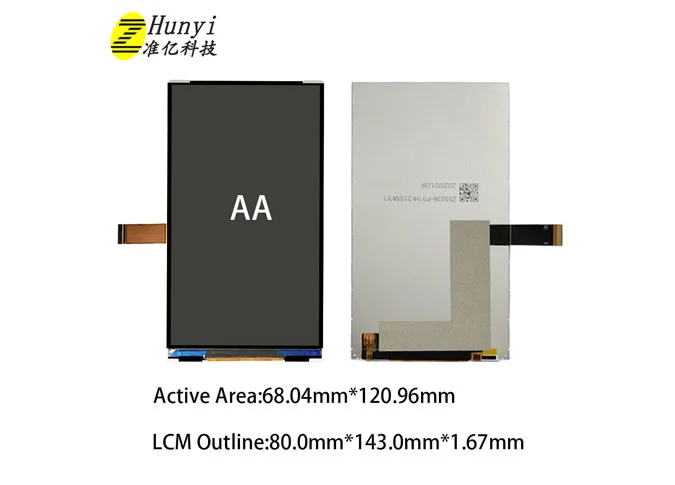

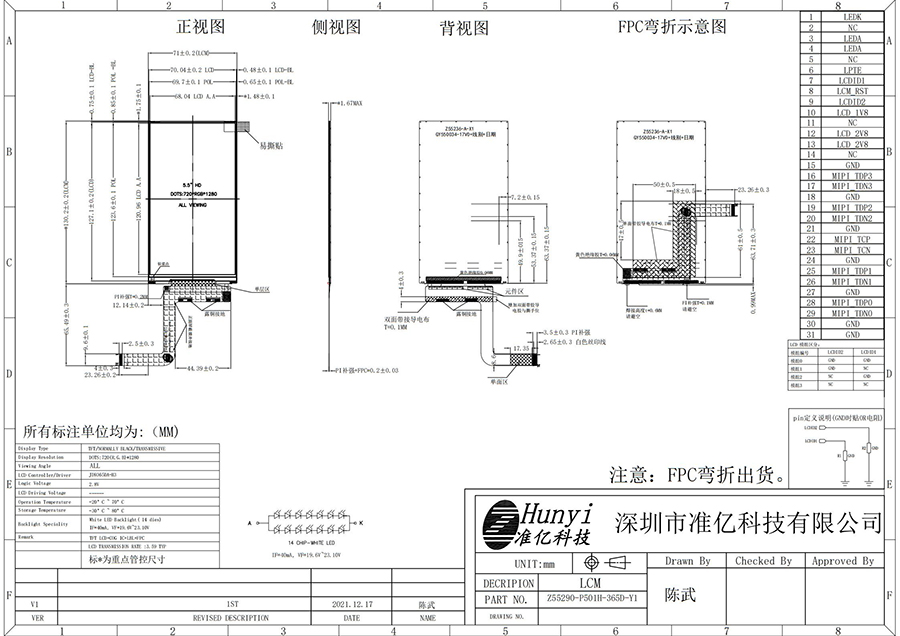

4 | LCM Outline Dimension (Without FPC） | 80 (W) ×143 (H) × 1.67 (T) | mm |
5 | LCD Outline Dimension | 70.04 (W) × 127.1 (H) × 0.4 (T) | mm |
6 | LCD Active Area | 68.04 (W) × 120.96 (H) | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9365DA-H3 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.47% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 600 | - |
14 | FPC Version | Z55290-P501H V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/7 Series 2 Parallel (14 lights in total) | - |
19 | Luminance | 350 | nit |
20 | Weight | 0.031 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | NC | NC |
3-4 | LEDA | POWER SUPPLY+ FOR BACKLIGHT |
5 | NC | NC |
6 | TE | Serves TE pin on MPU interface |
7 | ID1 | LCD module's manufacture ID. |
8 | RESET | POWER SUPPLY- FOR BACKLIGHT CATHODE |
9 | ID2 | LCD module's manufacture ID. |
10 | IOVCC | POWER SUPPLY（1.8V) |
11 | NC | NC |
12-13 | VDD | POWER SUPPLY（2.8V) |
14 | NC | NC |
15 | GND | Ground |
16 | D3P | MIPI-DSI Data differential signal input pins. (Data lane 3) |
17 | D3N | MIPI-DSI Data differential signal input pins. (Data lane 3) |
18 | GND | Ground |
19 | D2P | MIPI-DSI Data differential signal input pins. (Data lane 2) |
20 | D2N | MIPI-DSI Data differential signal input pins. (Data lane 2) |
21 | GND | Ground |
22 | DCLKP | MIPI-DSI CLOCK differential signal input pin |
23 | DCLKN | MIPI-DSI CLOCK differential signal input pin |
24 | GND | Ground |
25 | D1P | MIPI-DSI Data differential signal input pins. (Data lane 1) |
26 | D1N | MIPI-DSI Data differential signal input pins. (Data lane 1) |
27 | GND | Ground |
28 | D0P | MIPI-DSI Data differential signal input pins. (Data lane 0) |
29 | D0N | MIPI-DSI Data differential signal input pins. (Data lane 0) |
30-31 | GND | Ground |
La technologie Zhunyi fait attention à la qualité et au service. Bienvenue à nous rendre visite et à joindre les mains pour un avenir prospère.
