Taille: 5.5 pouce
Résolution: 720*1280
Interface LCD: MIPI
Interface tactile: IIC
Panneau tactile: capacitif
Conducteur IC: JD9365DA-H3
Contrôleur tactile: GSL3670
Angle de vue: IPS
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

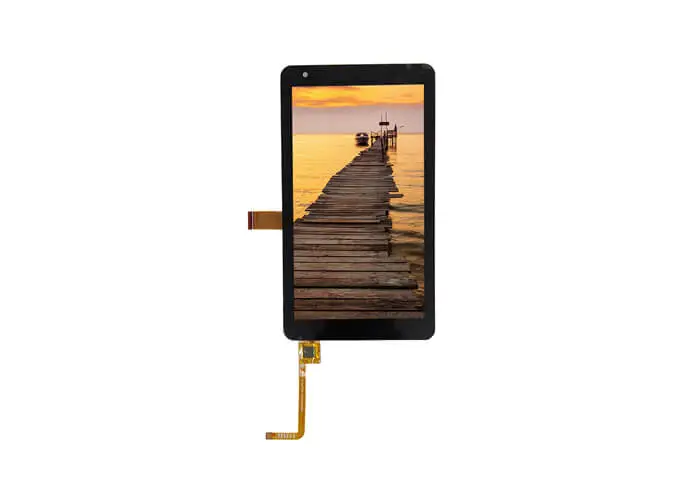

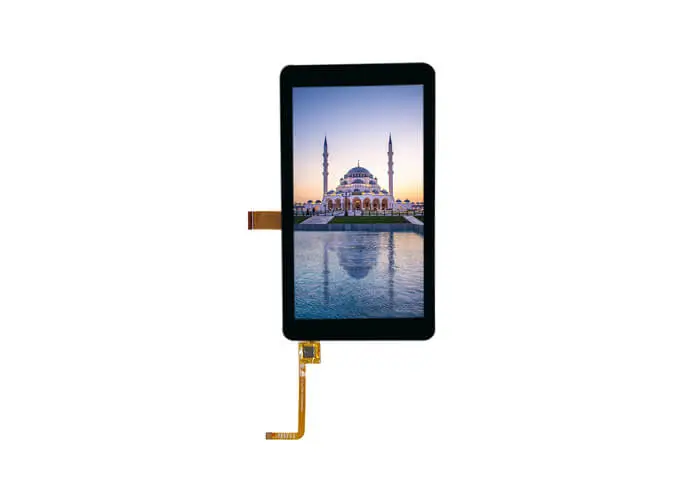

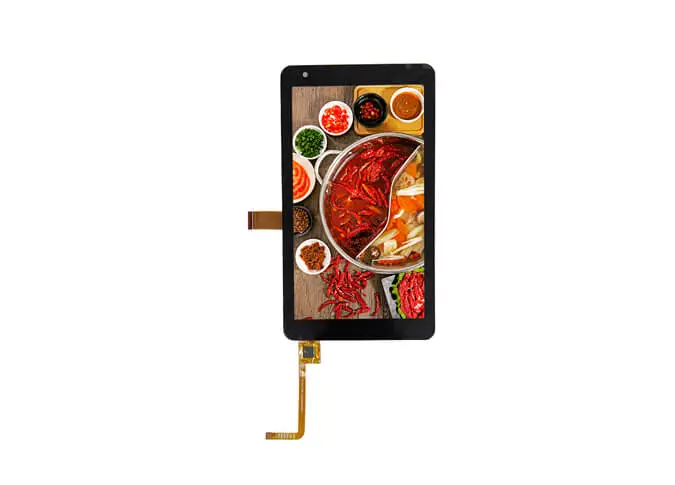

Z55292-ZC s'agit d'un écran à cristaux liquides (LCD) à transistor à matrice active couleur (TFT) avec écran tactile capacitif, QVGA 720*1280. Cet affichage tactile TFT est intégré JD9365DA-H3LCD portablePilote IC et contrôleur tactile CST3670. Ce module tactile LCD TFT a-Si est fourni avec une interface MIPI et I2C. Touche multipoint. G G structionnaire.
Si vous avez la condition spéciale, comme le lecteur IC, l'interface, FPC, panneau tactile, rétroéclairage, luminosité, couleur, etc., comme unTFT LCD module fournisseur, Nous pouvons également personnaliser pour vous.
En tant queFabricant d'affichage LCD en Chine, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
Cet écran tactile LCD de 5.5 pouces est largement utilisé en médecine, sonnette visuelle, porte-monnaie électronique, point de vente, lecteur de jeu, appareil électroménager, scanner QRcode, maison intelligente, industrie, portable, extérieur, HMI, E-bike, véhicule, projecteur, imprimante 3D, appareil audio, robot, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 5.5 | inch |
2 | Display Resolution | 720 (H) × RGB × 1280 (V) | pixels |
3 | Pixel Pitch | 31.5 (H) × 94.5 (V） | um |
4 | LCM Outline Dimension (Without FPC） | 71 (W) ×130 (H) ×1.67 (T) | mm |
5 | LCD Outline Dimension | 70.04 (W) × 127.1 (H) × 0.4 (T) | mm |
6 | LCD Active Area | 68.04 (W) ×120.96 (H） | mm |
7 | View Direction (Gray Inversion) | FULL VIEW | - |
8 | Driver IC | JD9365DA-H3 | - |
9 | Pixel Arrangement | RGB-Stripe | - |
10 | Display Mode | Normal Black | - |
11 | Pixel driving Element | a-Si TFT | - |
12 | LCD Transmittance | Typ.: 3.47% | - |
13 | LCD Contrast Ratio | Typ.: 1000 Min: 600 | - |
14 | FPC Version | Z55290-P501H V1 | - |
15 | Interface | MIPI | - |
16 | Operating Temperature | -20°C~ 70°C | - |
17 | Storage Temperature | -30°C~ 80°C | - |
18 | Backlight Arrangement | LED/7 Series 2 Parallel (14 lights in total) | - |
19 | Luminance | 420 | nit |
20 | Weight | 0.065 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
2 | NC | No Connection |
3-4 | LEDA | POWER SUPPLY+ FOR BACKLIGHT ANODE |
5 | NC | No Connection |
6 | LPTE | Serves TE (Tearing Effect) PIN |
7 | LCDID1 | LCD ID PIN |
8 | LCM_RST | LCM RESET PIN |
9 | LCDID2 | LCD ID PIN |
10 | LCD_1V8 | I/O POWER SUPPLY (1.8V） |
11 | NC | No Connection |
12-13 | LCD_2V8 | POWER SUPPLY (2.8V） |
14 | NC | No Connection |
15 | GND | Ground |
16 | MIPI_TDP3 | Positive MIPI differential data input |
17 | MIPI_TDN3 | Negative MIPI differential data input |
18 | GND | Ground |
19 | MIPI_TDP2 | Positive MIPI differential data input |
20 | MIPI_TDN2 | Negative MIPI differential data input |
21 | GND | Ground |
22 | MIPI_TCP | Positive MIPI differential CLOCK input |
23 | MIPI_TCN | Negative MIPI differential CLOCK input |
24 | GND | Ground |
25 | MIPI_TDP1 | Positive MIPI differential data input |
26 | MIPI_TDN1 | Negative MIPI differential data input |
27 | GND | Ground |
28 | MIPI_TDP0 | Positive MIPI differential data input |
29 | MIPI_TDN0 | Negative MIPI differential data input |
30-31 | GND | Ground |
RST voltage should be consistent with LCD_1V8 voltage, or there probably is black screen fault when power on. | ||
PIN NO. | PIN DEF. | FUNCTION DESC. |
1 | AVDD | POWER SUPPLY |
2 | GND | Ground |
3 | SDA | TP I2C data (SDA) data input (MOSI) |
4 | SCL | TP I2C clock (SCL) clock (SCLK) |
5 | INT | TP Interrupt PIN |
6 | RST | TP Reset PIN |

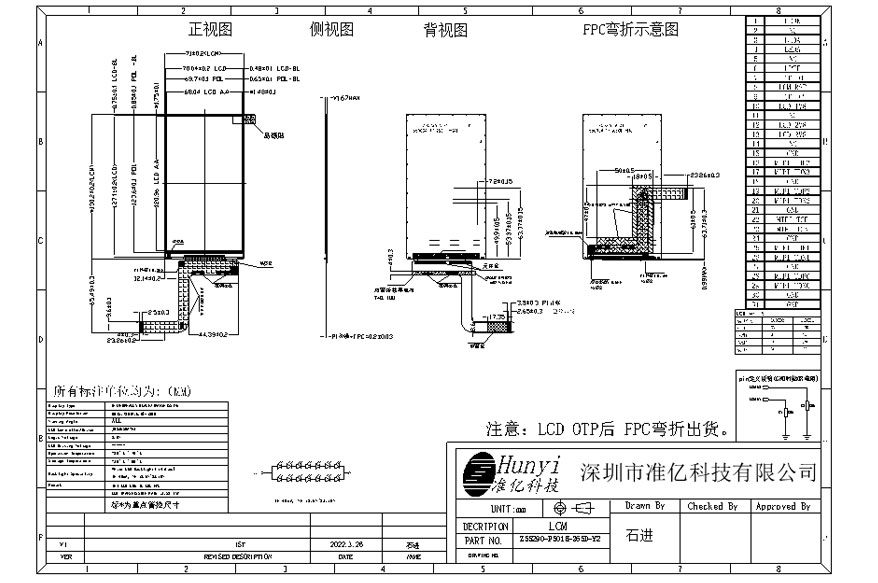

3.1 LCM
3.2 TP
