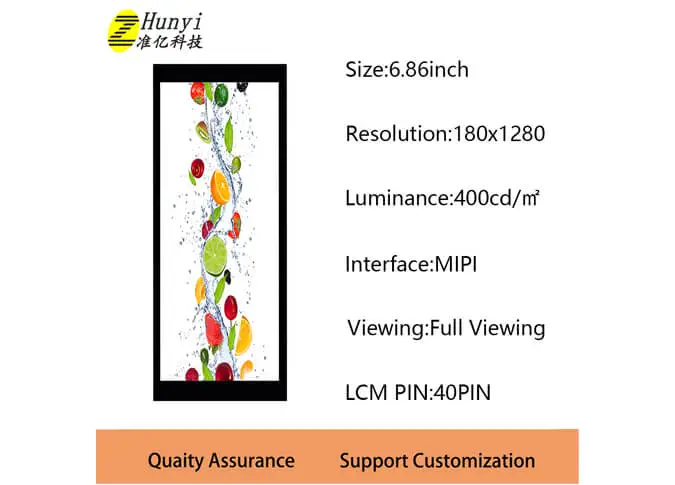

Taille: écran LCD 6.86 pouces
Résolution: 480*1280
Zone active: 60.22*160.59mm
Interface: MIPI
Angle de vue: IPS
Luminosité: 500 cd/m²
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

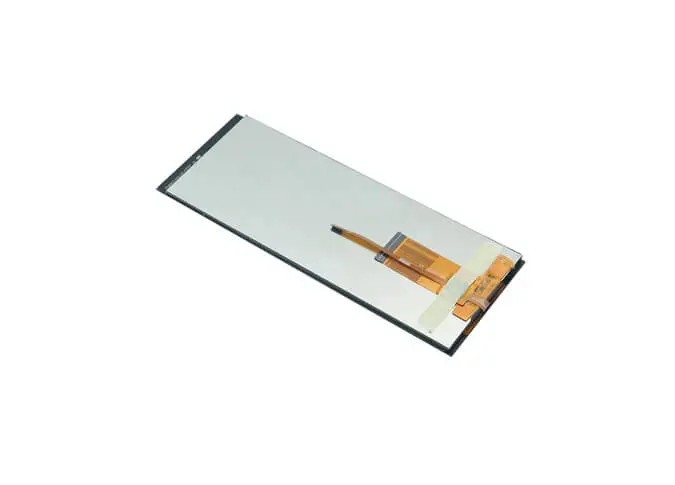

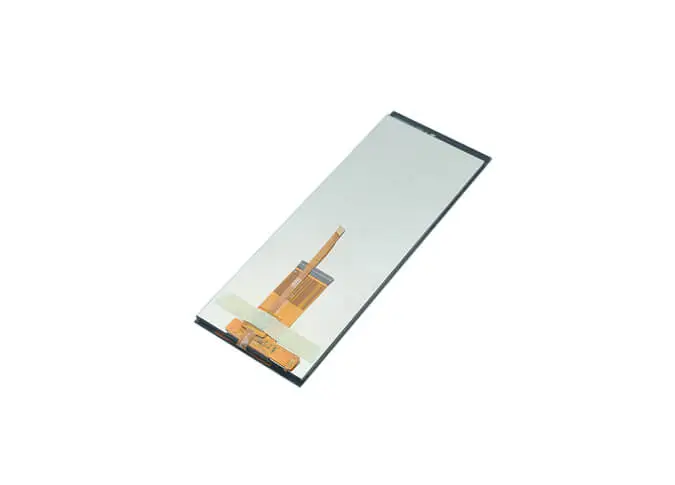

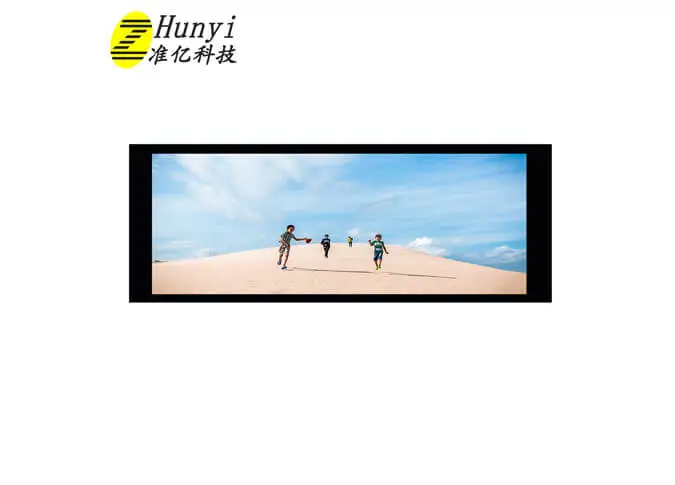

Z686006 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 1280 480 *. La technique IPS (In-plan Switching) fait de cette 6.86 "China IPS LCD a un angle de vue plus large. Ce panneau IPS TFT est intégré au pilote HICNL9707 IC. Ce module LCD TFT a-Si est doté d'une interface MIPI, d'une luminosité de 500cd/m².
Si vous avez des exigences spéciales, comme l'interface IC du lecteur, FPC, panneau tactile, luminosité, couleur, rétroéclairage, etc., nous pouvons également fournirModule d'affichage LCD personnaliséPour vous.
NotreUsine de modules LCDEffectuer ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous lesType de barre TFT LCDPassé ROHS, REACH Certification.
L'écran LCD de 6.86 pouces est largement utilisé dans la sonnette médicale, visuelle, joueur de jeu, appareil électroménager, scanner QRcode, maison intelligente, industrie, ordinateur de poche, extérieur, HMI, E-bike, véhicule, projecteur, imprimante 3D, appareil audio, robot, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 6.86 | inch |
2 | Display Resolution | 480 (H) × RGB × 1280 (V） | pixels |
3 | Pixel Pitch | 41.8 (H) × 125.4 (V） | um |

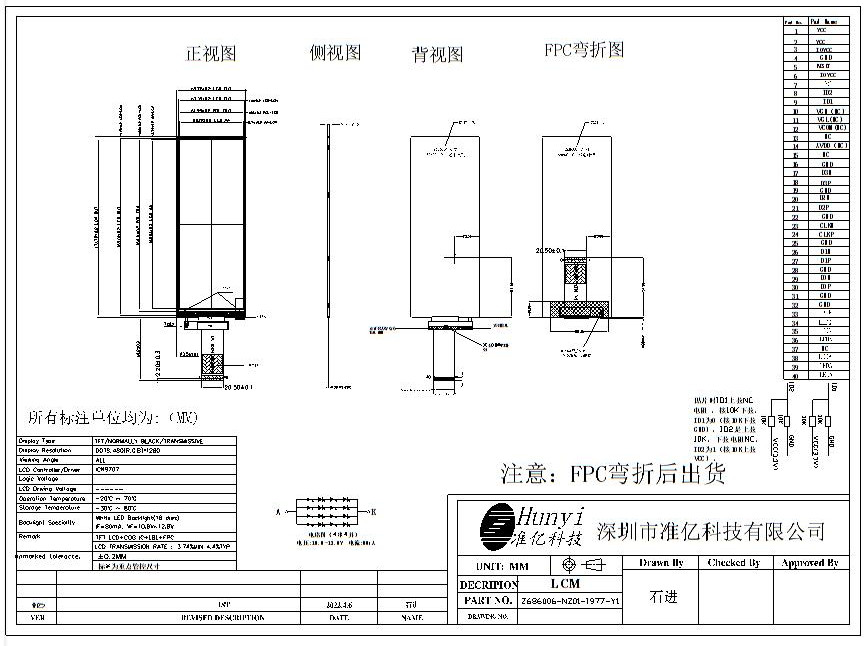

4 | LCM Outline Dimension (Without FPC） | 171.79 (W) × 65.72 (H) × 2.6 (T) | mm |
5 | LCD Outline Dimension | 169.01 (W) × 63.39 (H) × 0.8 (T) | mm |
6 | TLCM Outline Dimension (Without FPC） | N/A | mm |
7 | LCD Active Area | 160.51 (W) × 60.19 (H) | mm |
8 | View Direction (Gray Inversion) | FULL VIEW | - |
9 | Driver IC | ICNL9707 | - |
10 | Pixel Arrangement | RGB-Stripe | - |
11 | Display Mode | Normal Black | - |
12 | Pixel driving Element | a-Si TFT | - |
13 | LCD Transmittance | Typ.: 4.4% Min: 3.74% | - |
14 | LCD Contrast Ratio | Typ.: 1500 Min: 1000 | - |
15 | FPC Version | Z686006-NZ01-I977-Y1 | - |
16 | Interface | MIPI | - |
17 | Operating Temperature | -20°C~ 70°C | - |
18 | Storage Temperature | -30°C~ 80°C | - |
19 | Backlight Arrangement | LED/4 Series 4 Parallel (16 lights in total) | - |
20 | Luminance | 500 | nit |
21 | Weight | 0.105 | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | VCC | POWER SUPPLY（3.3V） |
3 | IOVCC | I/O POWER SUPPLY（1.8V） |
4 | GND | Ground |
5 | RESET | LCM RESET PIN |
6 | IOVCC | I/O POWER SUPPLY（1.8V） |
7 | NC | No Connection |
8 | ID2 | LCM ID PIN |
9 | ID1 | LCM ID PIN |
10-15 | NC | No Connection |
16 | GND | Ground |
17 | D3N | Negative MIPI differential data input |
18 | D3P | Positive MIPI differential data input |
19 | GND | Ground |
20 | D2N | Negative MIPI differential data input |
21 | D2P | Positive MIPI differential data input |
22 | GND | Ground |
23 | CLKN | Negative MIPI differential CLOCK input |
24 | CLKP | Positive MIPI differential CLOCK input |
25 | GND | Ground |
26 | D1N | Negative MIPI differential data input |
27 | D1P | Positive MIPI differential data input |
28 | GND | Ground |
29 | D0N | Negative MIPI differential data input |
30 | D0P | Positive MIPI differential data input |
31-32 | GND | Ground |
33-36 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
37 | NC | No Connection |
38-40 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on. | ||
