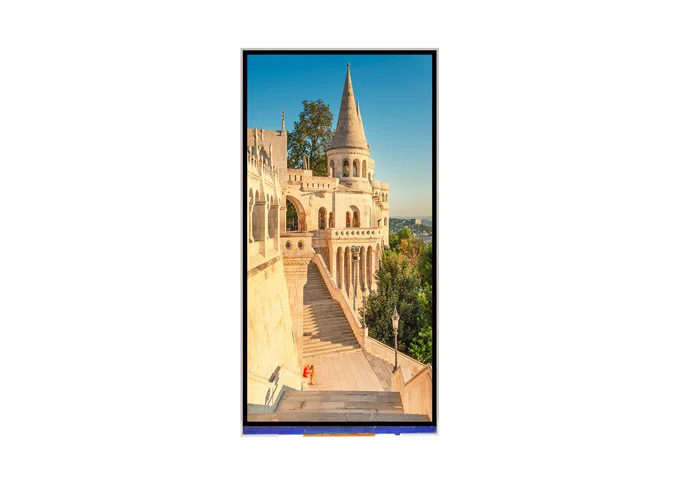

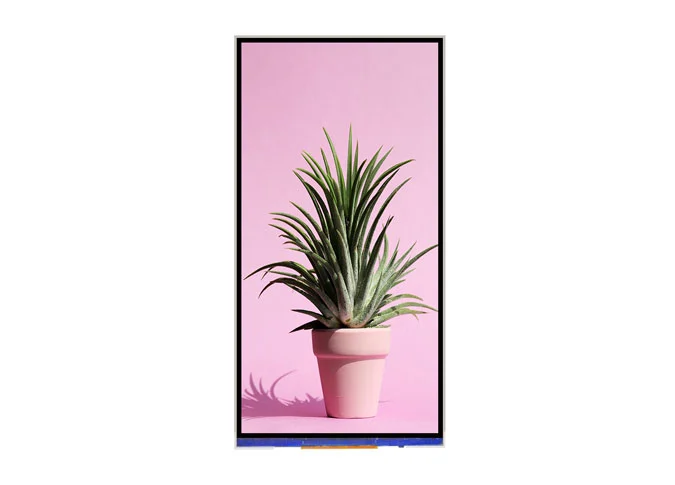

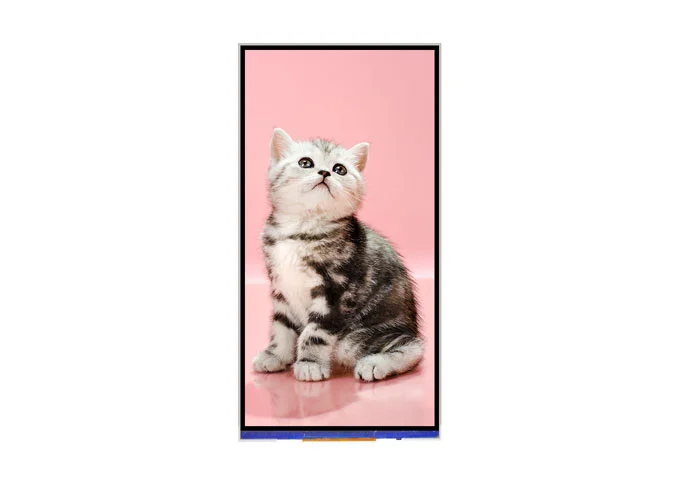

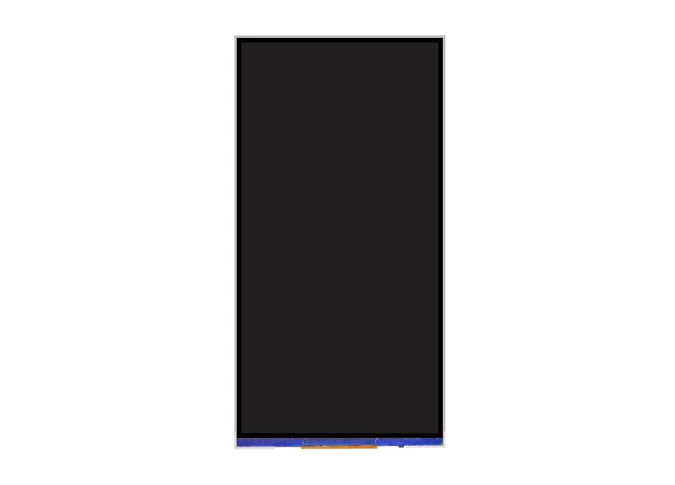

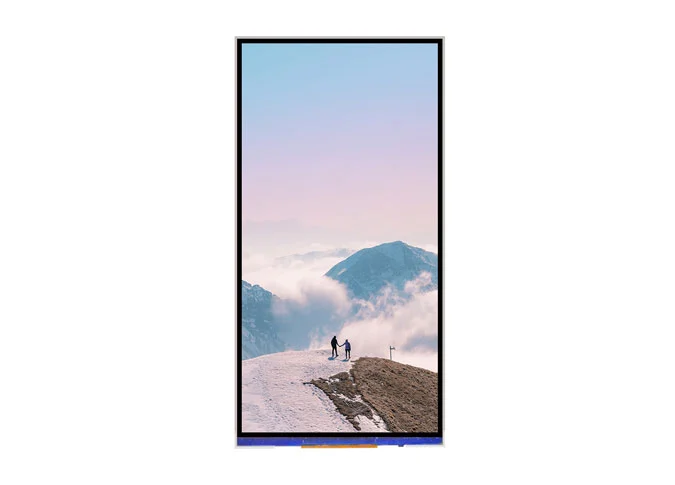

Z69001 écran vertical 6.9 pouces 720*1440 IPS écran LCD interface MIPI JD9168S

  • Résolution: 720*1440

  • Interface: MIPI

  • Angle de vue: IPS

  • Luminosité: 350 lentes

  • Panneau tactile: soutien CTP/RTP

  • Type d'approvisionnement: Usine/fabricant

  • Certification:ISO9001,IATF16949,ROHS,REACH

Demander un devis
z69001 vertical screen 6
z69001 vertical screen 6
z69001 vertical screen 6
z69001 vertical screen 6
z69001 vertical screen 6
z69001 vertical screen 6

Aperçu de l'écran vertical Z69001 6.9 pouces 720*1440 IPS écran LCD interface MIPI JD9168S

1

Z69001 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 1440 720 *. La technique IPS(In-plan Switching) fait que ce module LCD de 6.9 "a un angle de vue plus large. Cet écran LCD est intégré au pilote IC JD9168S. Cet écran LCD TFT a-Si est fourni avec une interface MIPI.

2

Si vous avez des exigences spéciales, comme l'interface IC du lecteur, FPC, panneau tactile, luminosité, couleur, rétroéclairage, etc., nous pouvons fournirAffichages TFT personnalisésPour vous.

3

Comme l'un desFabricants d'affichage LCD en Chine, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.

4

Les "6.9"Écran LCD POSEst largement utilisé sur l'automobile, le manuel électronique, la sonnette vidéo, le système domestique, l'assistant personnel, le contrôle industriel, le tracker de fitness, le point de vente électronique, le code QR, la maison intelligente, les kiosques de vente au détail, l'affichage numérique, ect d'électronique grand public

General Specifications of Vertical Screen 6.9 inch 720*1440 IPS LCD Display MIPI Interface JD9168S


No.

Item

Specification

Unit

1

Display Size (Diagonal)

6.9

inch

2

Display Resolution

720(H） × RGB × 1440（V）

pixels

3

Pixel Pitch

36.12(H）× 108.36（V）

um

4

LENS Outline Dimension

(Without FPC）

-

mm

5

LCD Outline Dimension

80.008 (W) × 161.5384 (H) × 0.8 (T)

mm

6

LCD Active Area

78.02（W） ×156.04（H）

mm

7

View Direction (Gray Inversion)

FULL VIEW

-

8

Driver IC

GC9702P

-

9

Pixel Arrangement

RGB-Stripe

-

10

Display Mode

Normal Black

-

11

Pixel driving Element

a-Si TFT

-

12

LCD Transmittance

Typ.: 4.0%  Min:3.6%

-

13

LCD Contrast Ratio

Typ.: 1200  Min:1000

-

14

FPC Version

Z69001-LC V5

-

15

Interface

MIPI

-

16

Operating Temperature

-10°C~ 60°C

-

17

Storage Temperature

-20°C~ 70°C

-

18

Backlight Arrangement

LED/7 Series 3 Parallel (21 lights in total)

-

19

Luminance

Typ.:350

nit

20

Weight

0.118

kg


Interface Definition Description of Vertical Screen 6.9 inch 720*1440 IPS LCD Display MIPI Interface JD9168S


PIN NO.

PIN DEF.

FUNCTION DESC.

1

GND

Ground

2

D0_P

Positive MIPI differential data input

3

D0_N

Negative MIPI differential data input

4

GND

Ground

5

D1_P

Positive MIPI differential data input

6

D1_N

Negative MIPI differential data input

7

GND

Ground

8

CLK_P

Positive MIPI differential CLOCK input

9

CLK_N

Negative MIPI differential CLOCK input

10

GND

Ground

11

D2_P

Positive MIPI differential data input

12

D2_N

Negative MIPI differential data input

13

GND

Ground

14

D3_P

Positive MIPI differential data input

15

D3_N

Negative MIPI differential data input

16

GND

Ground

17

TP_VCC

TP  POWER SUPPLY(2.8V/3.3V)

18

TP_RESET

TP  Reset  PIN(1.8V)

19

TP_SDA

TP  I2C data (SDA) data input (MOSI)(1.8V)

20

TP_SCL

TP  I2C clock (SCL) clock (SCLK)(1.8V)

21

TP_INT

TP  Interrupt  PIN(1.8V)

22

GND

Ground

23

PWM

LCM  PWM  PIN

24

RESET

LCM  RESET  PIN

25

TE

Tearing  Effect  pin

26

IOVCC

I/O  POWER SUPPLY(1.8V)

27

VCI

POWER SUPPLY(2.8V)

28-29

LEDK

POWER SUPPLY- FOR BACKLIGHT CATHODE

30

LEDA

POWER SUPPLY- FOR BACKLIGHT ANODE

RESET voltage should be consistent with IOVCC voltage, or there probably is black screen fault when power on.
