Taille: 7 pouce
Résolution: 800*480
Interface: RGB
Angle de vue: 12 heures
Luminosité: 320 lentes
Panneau tactile: soutien CTP/RTP
Type d'approvisionnement: Usine/fabricant
Certification: ISO9001, IATF16949, ROHS, REACH

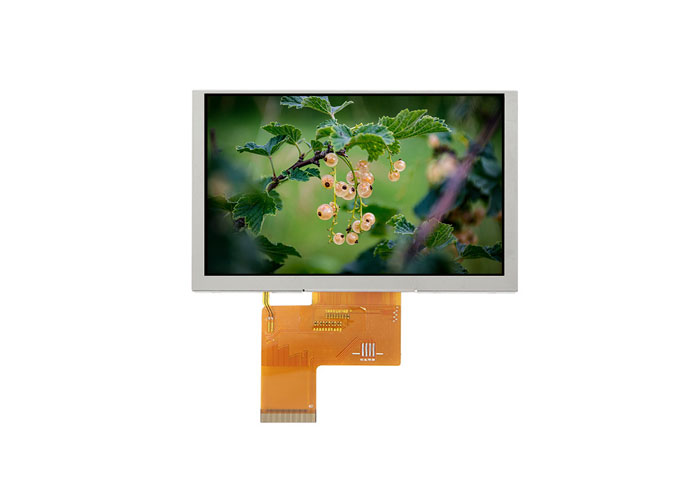

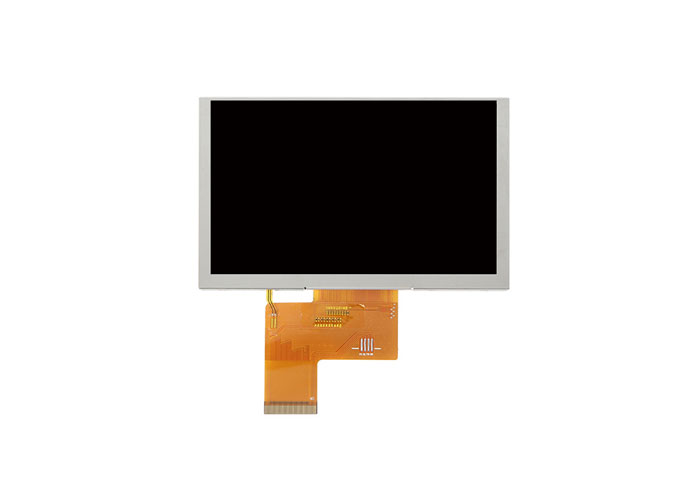

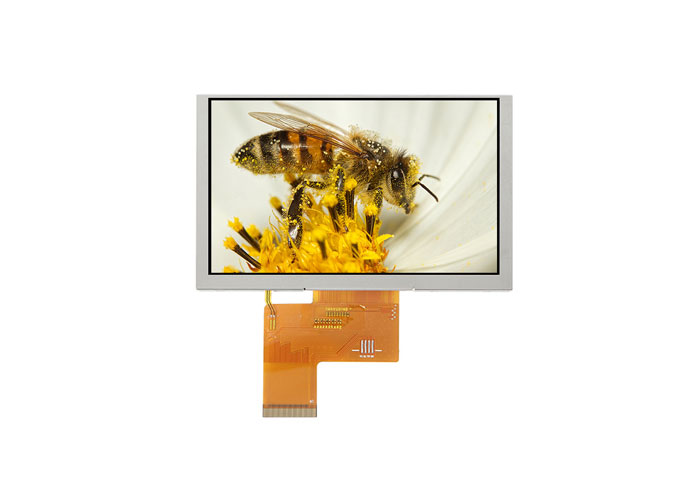

Z70015 est un écran à cristaux liquides (LCD) à transistor à couche mince à matrice active de couleur (TFT) avec une résolution 480 800 *. Ce module LCD TFT a-Si est doté d'une interface RVB, d'un angle de vision de 320cd/m² à 12 heures.
Si vous avez des exigences spéciales, comme l'interface IC du lecteur, FPC, panneau tactile, luminosité, couleur, rétroéclairage, etc., nous pouvons fournirForme personnalisée LCDPour vous.
En tant queFournisseur d'écran LCD carré, Notre usine réalise ISO 9001: 2015 et IATF16949: 2016 système standard de qualité strictement, tous les écrans LCD ont passé ROHS, REACH Certification.
L'horizontal 7 poucesÉcran LCD TFT en grosEst largement utilisé en médecine, sonnette visuelle, vente, mechine d'apprentissage, ventilateur, oscilloscope, cuisine, appareil ménager, scanner QRcode, maison intelligente, industrie, portable, extérieur, HMI, e-bike, véhicule, projecteur, imprimante 3D, appareil audio, robot, échelle électrique, navigation, publicité d'ascenseur, etc.
No. | Item | Specification | Unit |
1 | Display Size (Diagonal) | 7.0 | inch |
2 | Display Resolution | 800 (H） × RGB × 480 (V） | pixels |
3 | Pixel Pitch | 64.2 (H）× 179 (V） | um |

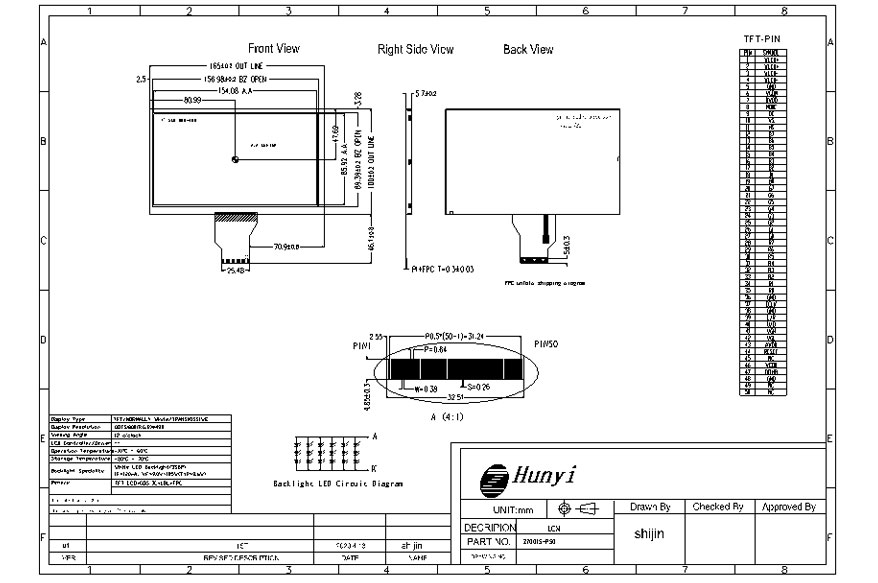

4 | LCM Outline Dimension (Without FPC） | 165 (W) × 100 (H) × 5.7 (T) | mm |
5 | LCD Active Area | 154.08 (W） × 85.92 (H） | mm |
6 | View Direction (Gray Inversion) | 12 o'clock | - |
7 | Driver IC | / | - |
8 | Pixel Arrangement | RGB-Stripe | - |
9 | Display Mode | Normal White | - |
10 | Pixel driving Element | a-Si TFT | - |
11 | LCD Transmittance | Typ.: TBD | - |
12 | LCD Contrast Ratio | Typ.: 500 Min: 400 | - |
13 | FPC Version | Z70015-P50 V1 | - |
14 | Interface | RGB | - |
15 | Operating Temperature | -10°C~ 60°C | - |
16 | Storage Temperature | -20°C~ 70°C | - |
17 | Backlight Arrangement | LED/3 Series 6 Parallel (18 lights in total) | - |
18 | Luminance | Typ.:320 | nit |
19 | Weight | TBD | kg |
PIN NO. | PIN DEF. | FUNCTION DESC. |
1-2 | LEDA | POWER SUPPLY- FOR BACKLIGHT ANODE |
3-4 | LEDK | POWER SUPPLY- FOR BACKLIGHT CATHODE |
5 | GND | Ground |
6 | VCOM | Common Voltage |
7 | DVDD | POWER SUPPLY |
8 | MODE | DE/SYNC MODE SELECT |
9 | DE | DATA INPUT ENABLE |
10 | VS | Vertical Sync Input |
11 | HS | Horizontal Sync Input |
12-19 | B7-B0 | Blue DATA |
20-27 | G7-G0 | Green DATA |
28-35 | R7-R0 | Red DATA |
36 | GND | Ground |
37 | DCLK | Sample Clock |
38 | GND | Ground |
39 | L/R | Left/Right Selection |
40 | U/D | Up/Down Selection |
41 | VGH | Gate ON Voltage |
42 | VGL | Gate OFF Voltage |
43 | AVDD | Power For Analog Circuit |
44 | RESET | Global Reset pin |
45 | NC | No Connection |
46 | VCOM | Common Voltage |
47 | DITHB | Dithering Function |
48 | GND | Ground |
49-50 | NC | No Connection |
RESET voltage should be consistent with VDDI voltage, or there probably is black screen fault when power on. | ||
